人防套管一般在什么图纸里体现

人防套管通常在以下类型的图纸中体现:

1. 人防工程电气大样图集:

这类图集包含了人防工程中电气相关的大样图,其中会详细展示插接式母线槽穿人防墙安装示意图、多根电缆穿人防墙示意图等,这些图纸中会体现人防套管的安装和使用情况。

2. 建筑刚性防水套管标准图集:

在这类图集中,会包含有关刚性防水套管的标准设计和尺寸信息,这些套管用于人防工程中以确保防护密闭性。

3. 人防交底资料:

在各专业人防施工要点的交底资料中,会提到所有穿入人防围护结构的战时和平时使用的水电管线,都应在穿围护结构位置预埋密闭套管,这些资料中会详细说明人防套管的预埋情况。

4. 防空地下室预留、预埋孔况图:

这类图纸中会标识战时和平时使用的管线预埋情况,包括人防套管的预埋位置和数量,供施工时参考。

5. 人防工程穿墙管线密闭处理大样图:

这些图纸专门展示穿墙管线的密闭处理方式,包括人防套管的详细构造和安装要求。

6. 人防区域电源引入用防爆电缆井资料图及电缆穿人防墙密闭管示意图:

这类图纸提供了电源引入用防爆电缆井和电缆穿人防墙密闭管的详细资料,其中包含了人防套管的布置和安装细节。

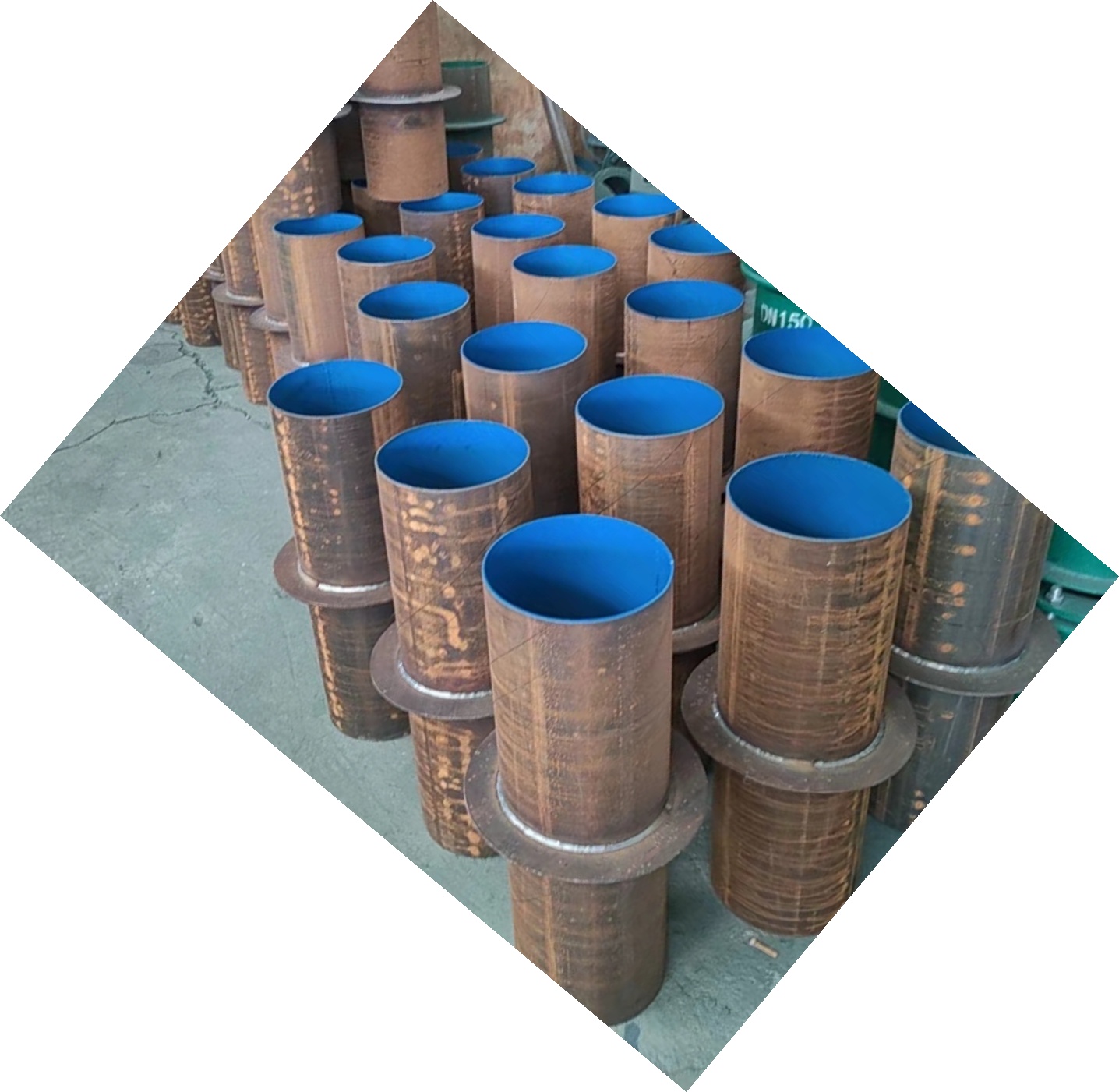

人防套管
