人防预埋电气套管

地下人防工程中,人防电气套管的预埋是确保工程防护密闭性能和电气系统安全运行的关键环节。人防预埋电气套管不仅需要满足电气系统的穿线需求,还要保障在特殊情况下(如战时)的防护功能。

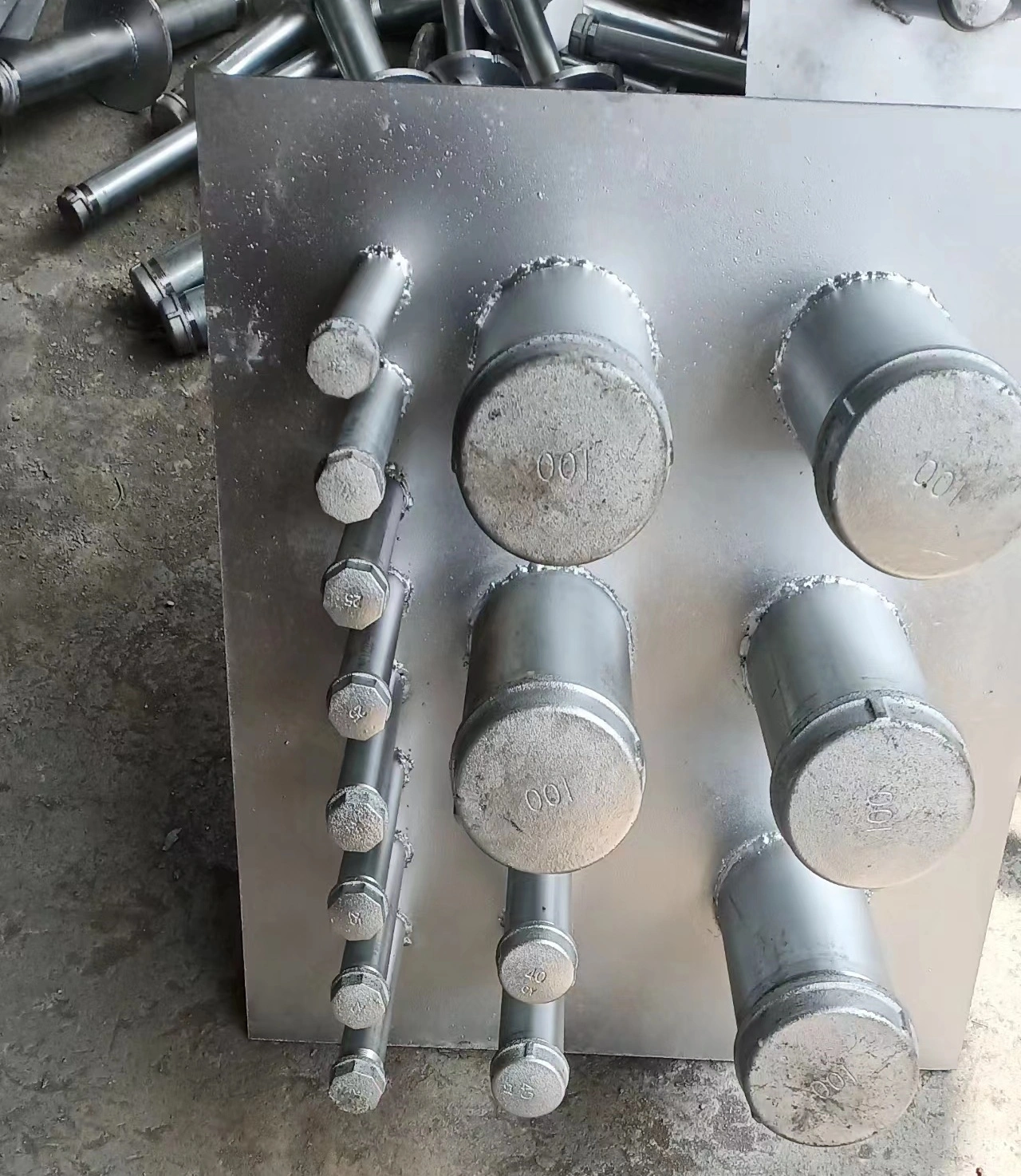

人防预埋电气套管

一、人防预埋电气套管的技术规范

(一)人防预埋电气套管材质与尺寸

1. 人防预埋电气套管材质:

人防预埋电气套管通常采用热镀锌钢管,这种材质具有良好的耐腐蚀性和机械强度,能够满足人防工程的防护要求。

2. 人防预埋电气套管尺寸:

人防预埋电气套管的管径应根据所穿电缆或电线的规格来确定,一般为50-80mm。管壁厚度不小于2.5mm,以确保人防预埋电气套管的结构强度和防护性能。

(二)人防预埋电气套管长度要求

1. 人防预埋电气套管伸出墙面长度:

电气穿墙套管伸出墙面的长度应符合人防验收规范,一般要求为30-50mm。这样的长度既能保障电气系统的正常运行,又便于后续的维护和检修。

2. 人防预埋电气套管特殊情况:

一些特殊情况下,如需要与墙平齐做密闭肋时,人防预埋电气套管可与墙平齐;若需要出墙,则可出墙10cm。具体长度应根据工程设计和实际施工情况进行调整。

(三)人防预埋电气套管安装位置与数量

1. 人防预埋电气套管安装位置:

预埋电气套管应安装在人防工程的墙体、楼板等结构中,且应随土建施工一起捣浇在墙内。安装位置应根据电气系统的设计布局和实际情况进行确定,避免与结构和机械设备的冲突。

2. 人防预埋电气套管数量:

在各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4-6根备用管。这些备用管可用于平时和战时可能增加的动力、照明、通讯等线路。

二、人防预埋电气套管的安装要点

(一)人防预埋电气套管安装方式

1. 人防预埋电气套管预埋施工:

电气套管的安装应采取适当的方式,房屋建筑、人防工程、市政工程中较常用的安装方式是和主体一起施工,工人在浇筑混凝土时进行预埋。安装过程中应保持人防预埋电气套管的各个段之间的对齐和匹配,并确保人防预埋电气套管的连接紧固和固定。

2. 人防预埋电气套管焊接要求:

防护密闭穿墙管需另加抗力片,密闭肋A、B、C、D、E型为3-10mm厚的热镀锌钢板,与热镀锌钢管双面焊接,同时应与结构钢筋焊牢。

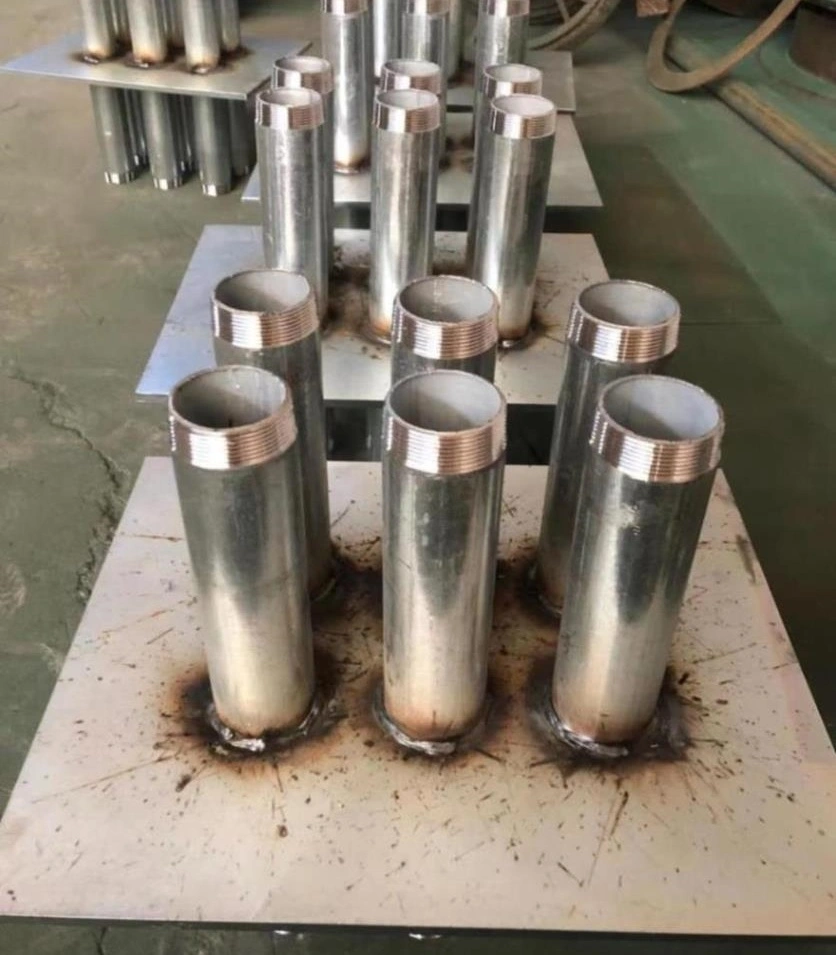

人防预埋电气套管焊接(未除焊渣)

(二)人防预埋电气套管密封与防腐

1. 人防预埋电气套管密封措施:

电气套管的连接处应采取密封措施,以防止灰尘、水分或其他杂物进入人防电气套管内部。可以使用人防电气套管丝帽等材料对干接头进行密封处理。

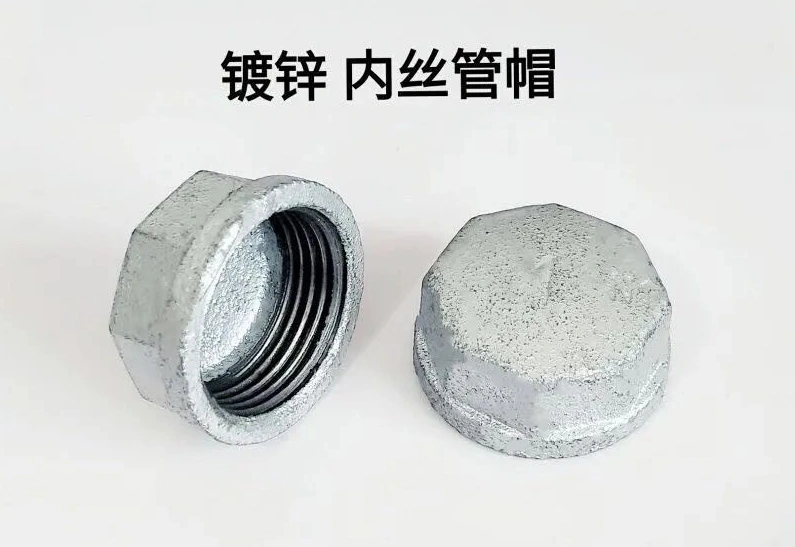

人防密闭电气套管镀锌内丝管帽实拍图片

2. 人防预埋电气套管防腐处理:

所有人防预埋套管里面要求要做防腐处理。这包括人防预埋电气套管内外侧除锈,内侧刷防锈漆两道。模板拆除后,外露的人防预埋电气套管要刷防锈漆保护。

(三)人防预埋电气套管标识与检测

1. 人防预埋电气套管标识要求:

安装完毕的电气套管应进行标识,以便于后续的维护和检修工作。标识应清晰可见,包括人防预埋电气套管的用途、尺寸、线缆信息等。

2. 人防预埋电气套管检测与测试:

焊工在进行焊接加长或安装完成后,需要进行严密的气密性测试,确保焊接点或连接处的气密性。如果焊接点存在漏气或松动,就会使战时工程外的染毒空气通过缝隙渗入工程内,危及工程内部人员的安全。

三、人防预埋电气套管特殊情况处理

(一)人防预埋电气套管长度不足的处理

1. 人防预埋电气套管焊接加长:

当人防穿墙密闭套管的长度不够时,可以考虑进行焊接加长。通过焊接将两段人防电气套管连接在一起,以满足长度的要求。

2. 人防预埋电气套管预埋安装注意事项:

焊工在进行焊接加长之前,需要注意控制焊接质量,采用合适的焊接工艺和材料。焊接后要进行严密的气密性测试,确保焊接点的气密性。同时,焊接加长应遵循相关安全规定和标准。

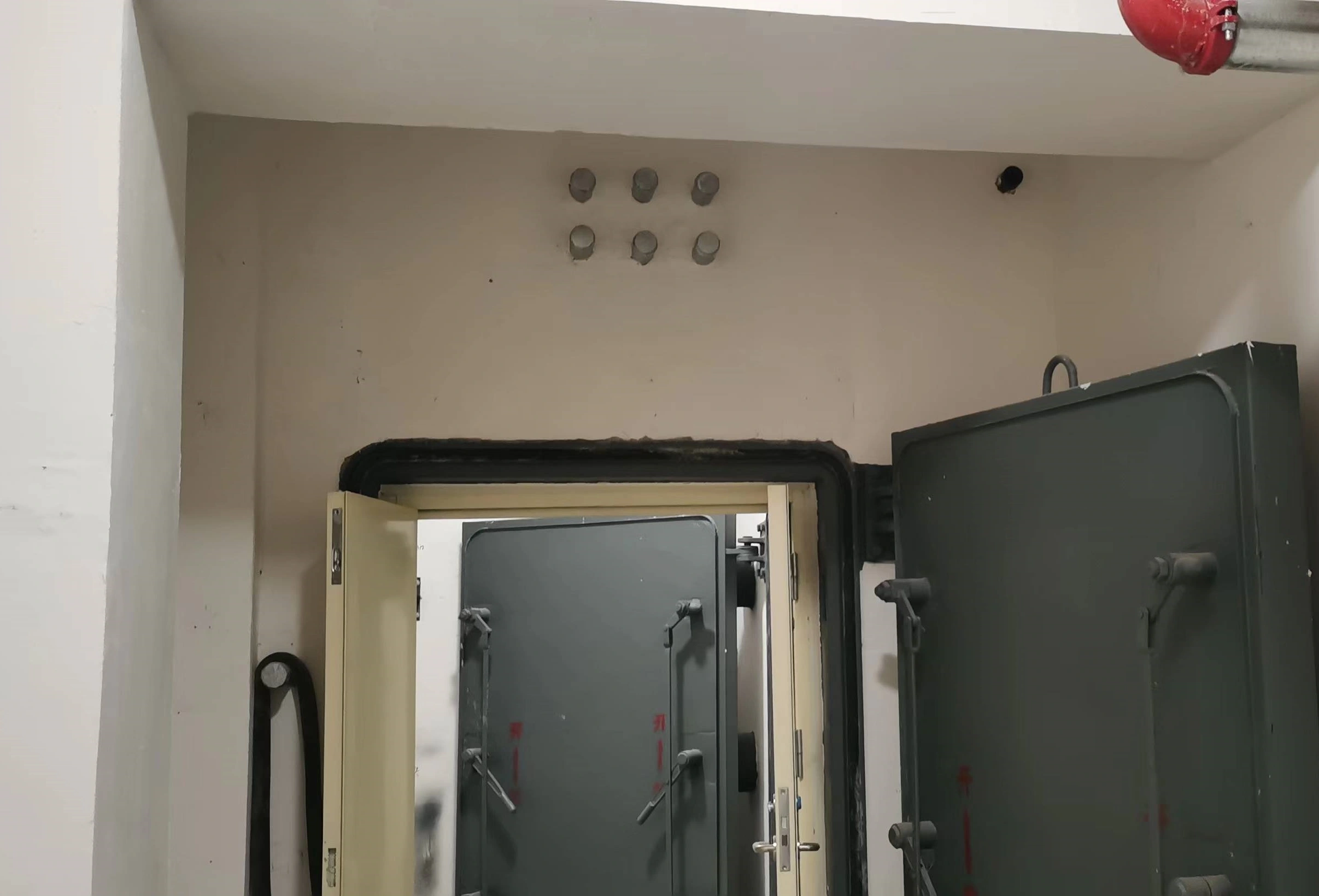

人防地下室密闭门预埋电气套管预埋安装后效果图片

(二)人防预埋电气套管特殊环境下的安装

1. 防爆波电缆井:

室外进线应设置防爆波电缆井,防爆波电缆井宜设置在紧靠外墙外侧。除留设计需要的穿墙管数量外,还应留4-6根备用管,以备扩展。

2. 通风系统:

人防工程的通风系统中,穿墙通风管应采用2-3mm后的钢板焊接成型。人防预埋电气套管可出墙10cm,也可与墙平齐做密闭肋。

人防预埋电气套管实际施工中,我们常常会遇到各种复杂的情况。例如,您是否曾经遇到过人防预埋电气套管长度不足或者安装位置不准确的问题?这些问题是如何解决的?欢迎在评论区分享您的经验,让我们一起探讨如何更好地应对这些挑战。

人防预埋电气套管的安装是一个复杂而精细的过程,需要严格遵循相关的技术规范和安装要点。从材质选择到尺寸确定,从安装位置到密封防腐,每一个环节都至关重要。只有这样,才能确保人防工程的防护密闭性能和电气系统的安全运行。人防预埋电气套管实际施工中,我们还需要根据具体情况进行灵活调整,以应对各种特殊情况。
