人防电气套管穿顶板做法

在人防工程中,人防电气套管穿顶板做法是一项关键且复杂的施工环节,其直接关系到人防工程的防护密闭性能以及战时和平时的使用安全,以下是对其详细做法的介绍。

一、人防电气套管材料要求

  1.1、人防电气套管管材 :

人防电气套管材质应选用壁厚≥2.5mm 的热镀锌钢管,这样的管材强度高且耐腐蚀性强,其管壁要无砂眼、裂纹,内外光滑整洁,确保电气线路穿设顺畅和长期使用的**性。

  1.2、人防电气套管密闭肋 :

人防电气套管密闭肋使用 5mm 厚镀锌钢板制作密闭肋,与电气套管双面满焊,焊缝需饱满无缺陷,翼高宜为 30-50mm,以达到良好的密封和防护效果。

  1.3、人防电气套管密封材料 :

人防电气套管与管道之间的间隙要填充沥青麻丝、聚苯乙烯板等柔性材料,两端则用密封胶等密闭材料封堵密实,确保无渗漏隐患。

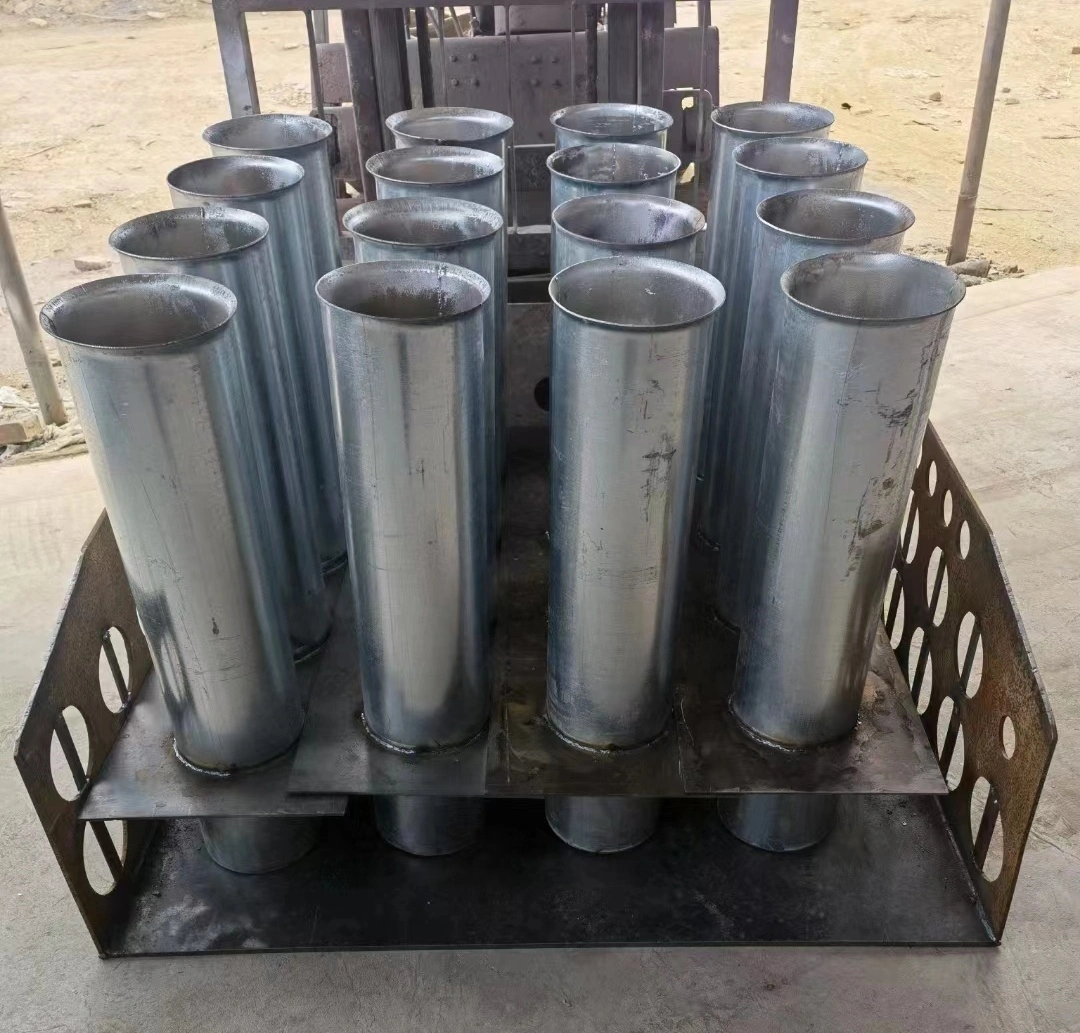

人防电气套管图片

二、人防电气套管施工流程

  2.1、人防电气套管预制加工 :

依据设计尺寸切割钢管,并将管口用磨光机打磨平齐,以方便后续管道的穿设。接着焊接人防电气套管密闭肋,将其居中焊接于人防电气套管中部,双面施焊,确保焊缝的严密性,*后对电气套管内外壁刷防锈漆两道,焊接部位补刷防锈漆。

  2.2、人防电气套管定位安装 :

按照图纸标记人防电气套管位置,与顶板钢筋网片固定。注意电气套管不得与主筋直接焊接,应通过附加钢筋绑扎或点焊固定,以免破坏主筋的结构性能。同时,人防电气套管出墙长度应控制在 30-50mm,便于后期封堵操作。

 2.3、人防电气套管处的混凝土浇筑 :

浇筑前要仔细检查套管位置及固定情况,管内填充木屑或纤维防止堵塞。浇筑过程中要派专人看护,避免人防电气套管移位,确保位置准确。

2.4、人防电气套管密封处理 :

拆模后清理人防电气套管内杂物,管道穿入后,用柔性材料填充电气套管与管道间隙,两端用密封胶或沥青麻丝分层捣实。管口采用钢板焊接或密封盖封闭,确保防护密闭性能。

三、人防电气套管关键技术要点

 3.1、人防电气套管防护密闭要求 :

所有穿越顶板的电气套管都须预埋,严禁后期开洞,以确保顶板的防护密闭性。备用人防电气套管要按设计预留,间距≥200mm,管口套丝并加装密封盖,满足随时使用的需要。

  3.2、人防电气套管处的钢筋处理 :

人防电气套管周边钢筋需绕过电气套管,不得截断。若因特殊情况需断筋,应按规范加固并经设计确认,以确保结构的整体性和稳定性。顶板钢筋与预埋电气套管固定时,采用附加钢筋绑扎,避免影响结构强度。

  3.3、人防电气套管验收标准:

人防电气套管标高及定位偏差要符合设计要求,垂直度用线坠校验,确保安装精度。人防电气套管密闭肋焊接质量需经探伤检查,焊缝无夹渣、气孔等缺陷。密封材料填充要密实,管口封堵严密,杜绝渗漏现象。

四、人防电气套管预埋安装注意事项

 4.1、人防电气套管地方规范 :

不同地区可能有其特殊的地方规范和图集,如南阳地区需参考河南省人防办发布的 FD01-02 图集及地方标准,在施工时要严格遵守这些规范要求。

  4.2、防火防爆:

对于消防线路电气套管,要采用阻燃材料制作,并且人防电气套管两端需做防火封堵,以确保在火灾等紧急情况下的安全。

  4.3、成品保护 :

人防电气套管安装后要及时封堵管口,防止混凝土污染或杂物进入,影响后续的电气线路安装和使用。

五、常见问题处理

  5.1、人防电气套管偏移 :

如果在浇筑过程中发现人防电气套管移位,须拆除并重新安装,以免影响防护性能,确保人防工程的质量和安全性。

 5.2、人防电气套管密封不严 :

若出现渗漏问题,要清除原有的密封材料,然后重新填充并加强封堵,经过严格检查合格后才能投入使用。

  5.3钢筋截断 :

未经允许截断钢筋时,应按设计要求增设附加钢筋并报监理验收,确保结构的安全**。

注意：人防电气套管穿顶板示意图
