“人防电气套管到底要不要套丝?”*近在多个施工群里,这个问题被反复提及。作为奥凡环保科技的技术员,我接触过数十个省级人防项目,发现不少施工方因对规范理解偏差,导致电气套管安装返工、密封失效,甚至影响工程验收。今天,我将结合较新的规范和实际案例,用4个核心依据彻底讲清这个问题,帮大家避开“白干活”的坑。
一、人防电气套管套丝争议的根源:规范未明确,但场景有要求
人防电气套管的核心作用是抵御冲击波、防止毒剂渗透,其设计需满足《人民防空地下室设计规范》(GB50038-2005)和《人民防空工程施工及验收规范》(GB50134-2017)。但规范中并未直接说明“人防电气套管是否一定要套丝”,这导致两种常见做法:
不套丝派:认为人防电气套管两端用混凝土浇筑固定即可,套丝增加成本且无*要;
套丝派:坚持电气套管套丝能安装金属锁紧螺母,确保电气套管与墙体刚性连接,提升气密性。
关键矛盾点:规范未强制要求,但实际场景对密封性、安装方式的需求不同,导致执行差异。

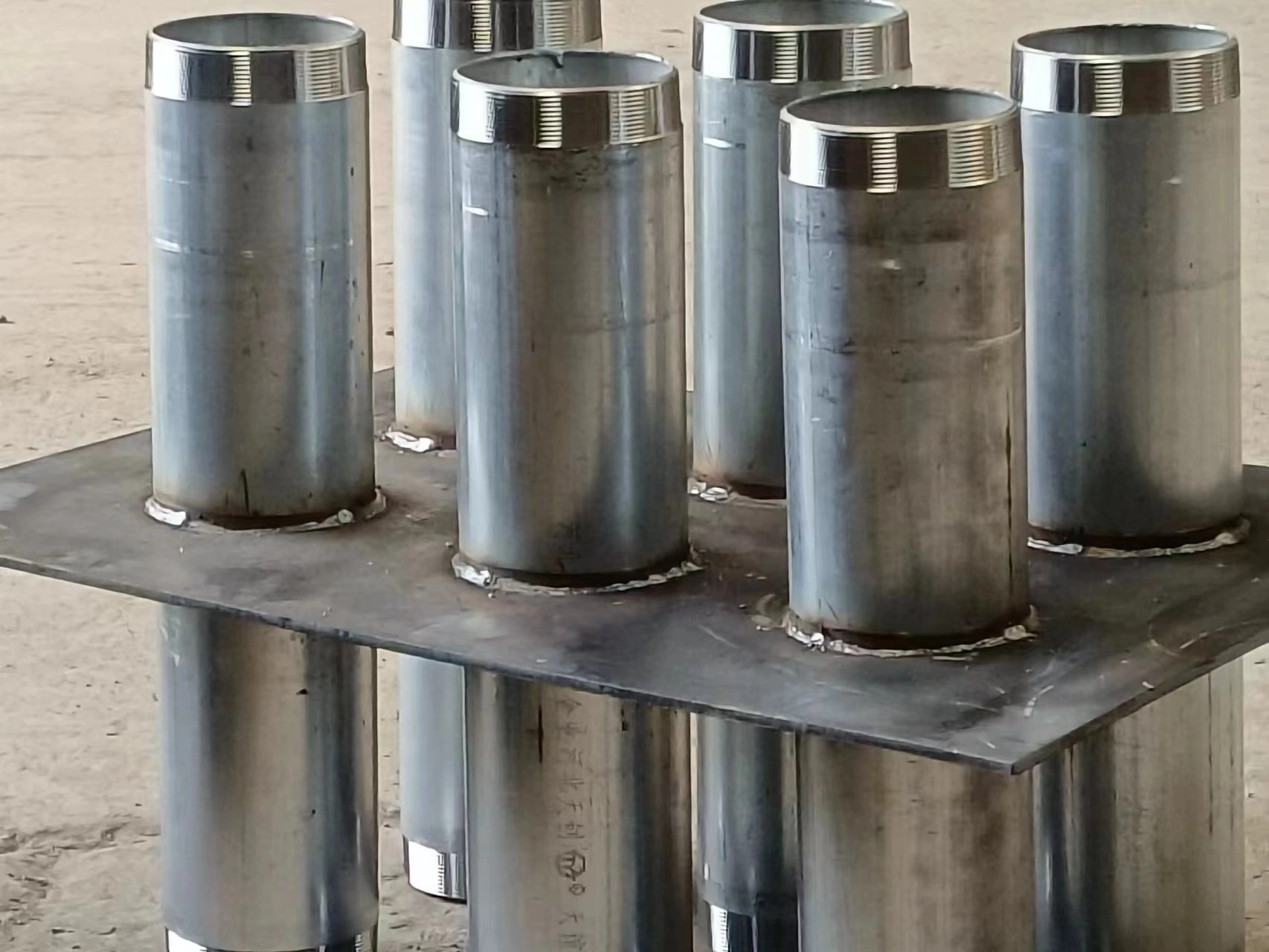

人防电气套管套丝真实图片
二、4个核心依据,帮你准确判断是否需要套丝
1、是否穿越防护密闭隔墙或临空墙?
根据GB50038-2005,穿越人防顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时,须预埋带有密闭翼环和防护抗力片的密闭穿墙短管(详见国标07FS02-B型)。
实际场景:若电气套管需穿越这类墙体,两端需要套丝,用于安装金属锁紧螺母和密封件。
2、是否需要与管道、设备连接?
若人防电气套管需与其他管道(如通风管、给水管)或设备(如配电箱)连接,套丝是*要的步骤。
3、是否涉及平时封堵需求?
部分省份(如江苏、山东)的人防办要求:预留的电气套管平时需封堵,防止杂物进入。此时人防电气套管套丝可安装堵头,便于临时封闭。例如,某商业综合体人防区,施工方在套管两端套丝后,用M12螺母+橡胶垫片封堵,既满足平时管理需求,又避免战时二次处理。
数据支撑:据统计,未套丝的人防电气套管在平时封堵时,需额外焊接钢板,成本增加15%-20%,且易破坏电气套管结构。
4、是否涉及多根电缆共管敷设?
若人防电气套管内需穿多根电缆(如4根RVSP-2×1.5mm²屏蔽通讯电缆),需计算总截面积并确保不超过电气套管截面积的40%。此时电气套丝可安装分线盒,便于电缆固定和后期维护。
三、用户较关心的3个问题,一次性说清
1、人防电气套管套丝会增加多少成本?
以SC-DN50X500人防电气套管为例,镀锌管套丝费用约5-8元/个(含人工和材料),若项目需100个人防电气套管,总成本增加500-800元。但相比因密封失效导致的返工成本(通常数千元起),套丝的投入性价比极高。
2、人防电气套管不套丝能否通过验收?
若人防电气套管不穿越防护密闭隔墙、不连接管道、无需平时封堵,且满足气密性要求,可不套丝。但需提供设计变更单,并经人防质监站确认。风险提示:未经确认擅自不套丝,可能导致验收不通过,延误工期。
3、人防电气套管套丝后如何确保密封性?
人防电气套管套丝后需安装金属锁紧螺母+橡胶密封圈,并在螺母与墙体接触面涂抹密封胶。
四、人防电气套管套丝不是“一定要做”,而是“按需做”
人防电气套管是否需要套丝,核心取决于场景需求:穿越防护密闭墙、连接管道、平时封堵或多根电缆共管时,套丝是*要步骤;其他场景可结合成本和验收要求灵活选择。
奥凡环保科技建议:施工前对照GB50038-2005和GB50134-2017,明确套管用途,与设计、监理单位确认套丝需求,避免“一刀切”导致成本浪费或质量隐患。
