人防工程施工中,不少技术人员都会遇到这样的困惑:图纸设计的2排电气组合套管在实际穿线时却发现空间不足,强行增加排数又担心不符合规范。其实,电气组合套管的排数并非由单一标准决定,而是需要结合结构条件、防护性能和规范要求综合确定。作为奥凡环保科技有限公司的技术与销售负责人,我们将结合新版规范和工程实践,为你详解电气组合套管的排数上限、人防定制要点及07FD02规范选型指南。
一、电气组合套管排数上限的双重约束
1.规范未设"一刀切"上限,实际由两大因素决定
根据国家建筑标准设计网发布的07FD02图集新版修订版,其中并未直接规定电气组合套管的*大排数,仅对单根管径、壁厚、翼环尺寸及焊接做法做出明确要求。这意味着排数上限本质上由结构条件与防护性能反推而来,需要结合具体工程情况确定。
2.水平与垂直方向的排数限制
在水平方向(穿墙电气套管),普通项目较常见的"通关"配置是2排×每排4～6根电气套管。这个配置既满足了电缆敷设需求,又能确保墙体结构的稳定性。但具体排数还需受电气套管截面积限制——根据规范要求,电缆总截面积不得超过电气套管截面积的40%。例如DN80电气组合套管(内径76mm)可容纳2根YJV-3×120mm²电缆(总外径约56mm),若要增加电缆数量,就需要相应增加排数或电气套管规格。
垂直方向(穿楼板电气套管)的限制则更为严格。某些地区明确规定垂直方向不超过2排,超过14根需改为方沟敷设;其他地区虽无统一规定,但受楼板厚度和穿缆操作空间限制,通常也不超过2排。
二、3大人防定制因素:决定电气组合套管排数的核心变量
1.电缆规格适配:排数设计的基础参数
电气组合套管排数首先要满足电缆敷设的物理需求。核心原则是:电气套管内径≥电缆总外径+20mm;多根电缆共管时,总截面积不得超过电气套管截面积的40%。例如4根RVSP-2×1.5mm²通讯电缆(总外径约24mm)需选用DN50电气套管(内径50mm),若这类电缆数量达到8根,就需要设计2排DN50电气套管。
奥凡环保建议施工前制作"电缆-电气套管匹配表",用游标卡尺实测电缆外径,结合07FD02图集要求确定每排电气套管数量,再根据总数量反推所需排数,避免因估算失误导致的返工。
2.人防规范约束:电气组合套管材质与尺寸的硬性要求
《人民防空工程施工及验收规范》(GB50134-2017)对电气组合套管有明确的材质和尺寸要求:DN50~DN100电气套管壁厚≥3.5mm,材质需为Q235以上碳钢或镀锌钢;电气套管长度需与楼板厚度一致,且两端超出50mm~100mm。这些要求直接影响电气套管的排列密度——壁厚增加会减小电气套管间距,从而限制每排的管数。
奥凡环保的热镀锌人防密闭肋套管采用3.8mm加厚管壁,比规范要求高出10%,在满足防护强度的同时,通过准确的间距设计(中心距保持3倍管径以上),确保了2排布置的可行性。
3.防护等级场景:不同等级的差异化需求
防护等级直接决定电气组合套管的结构设计,进而影响排数上限。4级及以上人防工程要求电气套管采用密闭肋加固(宽度≥50mm,厚度≥5mm),这种加固结构会占用更多空间,导致每排可容纳的电气套管数量减少。穿越临空墙等特殊部位时,需使用D型防护密闭套管,其法兰结构进一步限制了排列密度。
与之相对,低等级防护场景可采用简化设计。例如普通地下车库的电气套管,在满足基本壁厚要求(≥2.5mm)的前提下,可适当增加每排管数,减少总排数。奥凡环保可根据项目防护等级提供定制方案,在保障安全的前提下优化排数设计。

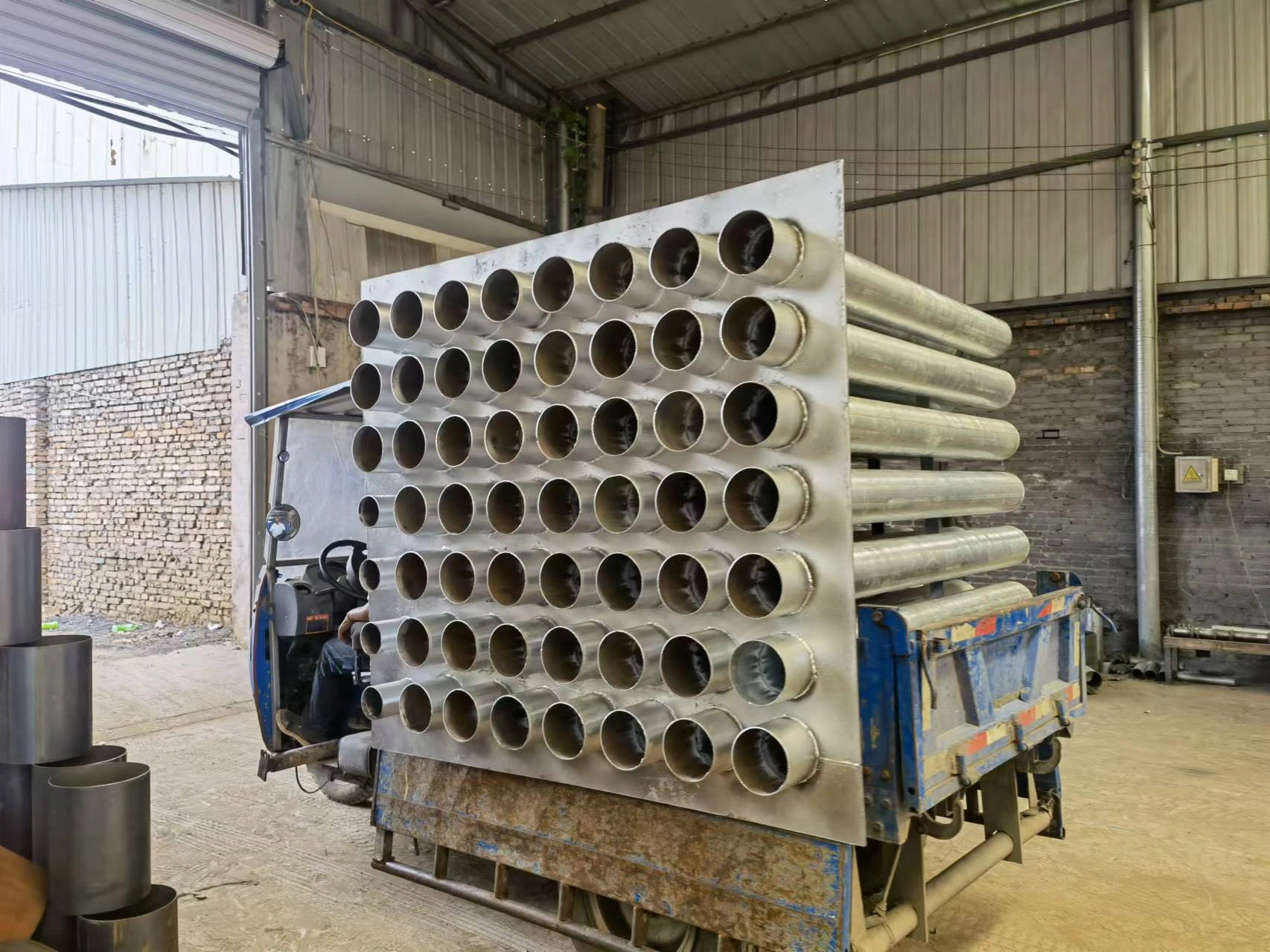

定制电气组合套管图片-奥凡环保
三、07FD02规范选型指南:电气组合套管排数设计的实操要点
1.电气组合套管类型选择与排数适配
07FD02图集明确了不同敷设方式的电气组合套管选型标准:电气线路明敷应选用热镀锌钢管(管壁厚度≥2.5mm),暗敷可适当放宽但需满足防腐要求。明敷电气组合套管因需考虑检修空间,排数通常比暗敷少1排;采用桥架穿越围护结构时,需改为热镀锌钢管并做防护密闭处理,这种转换处建议控制在2排以内。
奥凡环保的热镀锌人防密闭肋套管完全符合图集要求,其特殊的密闭设计能有效隔离水分和尘土,在多排布置时仍能确保防护性能。
2.电气套管安装工艺对排数的影响
规范要求电气套管预埋需与墙体同步施工,密闭肋与钢筋焊接牢固。多排电气套管的安装精度要求更高,建议采用"激光定位三步法":**步定位电气套管中心轴线,第二步校准垂直度(偏差≤2mm/m),第三步固定密闭肋与钢筋的焊接点。多数项目施工人员常通过这种方法安装2排×6根电气套管,验收一次性通过,较传统方法节省30%工期。
3.战时转换的预留设计
平战结合工程需预留备用电气套管(管径50~80mm),这也会影响排数设计。建议在常规排数基础上增加1排备用管,或在每排中预留1~2个空位。临战时需在30天内完成密闭封堵,因此备用管与工作管的间距应≥100mm,方便后期操作。
四、奥凡环保的专业支持:从电气组合套管排数设计到验收通过
确定电气组合套管的合理排数需要综合考虑规范要求、工程实际和防护需求。奥凡环保作为专业厂家,能为客户提供全流程支持:
1、电气组合套管排数优化设计:编制专项施工方案模拟不同排数的布置方案,结合电缆规格和墙体结构确定较合适的排数;
2、合规材料供应:所有电气组合套管产品均符合07FD02图集和GB50134-2017要求,提供完整的材质证明和检测报告;
3、安装技术指导:可派遣技术员现场指导多排电气套管的定位、焊接和密封工艺,确保施工质量;
4、验收资料准备:提供符合规范的隐蔽工程记录模板和验收清单,助力项目顺利通过验收。
电气组合套管的排数没有**上限,但有科学合理的选择。遵循"规范为基、需求为本、防护优先"的原则,结合专业厂家的技术支持,才能既满足功能需求,又避免后期整改风险。奥凡环保愿以10年的人防套管生产经验,为你的项目提供从选型到验收的一站式服务,让每一排电气组合套管都经得起规范和时间的检验。
