电气套管与绝缘套管区别在哪？3分钟讲透，工程选型不再混淆

在工程项目现场,一个看似简单的套管选择,往往决定着整个电力系统的安全性与**性。

在建筑工程与电力系统设计中,电气套管与绝缘套管常被非专业人士混淆使用。这种概念混淆可能导致选型错误、功能不匹配,甚至埋下安全隐患。

作为奥凡环保科技的技术行家,我将结合多年现场经验,彻底解析这两种电气套管的核心差异,帮助您在3分钟内建立清晰的认知框架,让工程选型不再迷茫。

01 深电气套管,工程的防护铠甲

电气套管,特别是人防电气套管,在工程体系中承担着物理防护与密闭保障的双重使命。它的核心价值体现在**条件下的防护能力。

1.1 电气套管防护机制详解

电气套管的防护功能主要体现在三个方面:

- 冲击波防护:当外部发生爆炸时,电气套管通过其坚固的钢结构体系将冲击波能量进行有效分散和缓冲。其奥秘在于力学传导设计 - 冲击波能量通过电气套管壳体、密闭肋传导至混凝土墙体,*终被建筑结构吸收。

- 密闭防护:通过多级密封系统(电气套管与墙体间的密封、电气套管与电缆间的密封)构建完整防护屏障。合格的人防电气套管采用双密封设计:结构性密封(密闭肋与混凝土结合)与柔性密封(密封胶圈与防火泥填充)。

- 环境防护:日常环境下,它能有效阻隔地下水、潮湿气体、灰尘及腐蚀性介质的侵入,为电气线路创造干燥、清洁的运行环境。

1.2 电气套管材质与结构特点

电气套管通常采用Q235B碳钢(壁厚≥3.0mm)或更高级别的镀锌钢制造,特别是镀锌钢材质电气套管表面进行热镀锌处理(锌层厚度≥65μm)以确保耐腐蚀性。其结构上较显著的特征是环形密闭肋设计,这些均匀分布的钢板条在混凝土浇筑后形成"锚固点",确保电气套管与墙体成为整体。

1.3 电气套管实际应用场景

- 人防工程:指挥所、医疗救护站、人员掩蔽部等

- 地下空间:地铁隧道、地下综合管廊、地下室

- 特殊工业环境:化工园区、核电站辅助设施、高洁净度厂房

在选择电气套管时,须严格遵循《人民防空工程设计规范》(GB50225)和《人民防空工程质量验收规范》(GB50134)的相关规定。

02 多角度剖析:绝缘电气套管,电力系统的绝缘专家

绝缘电气套管的核心功能是电绝缘与机械支撑,它在带电导体与接地部件之间建立**绝缘屏障,防止电流异常泄漏或击穿事故。

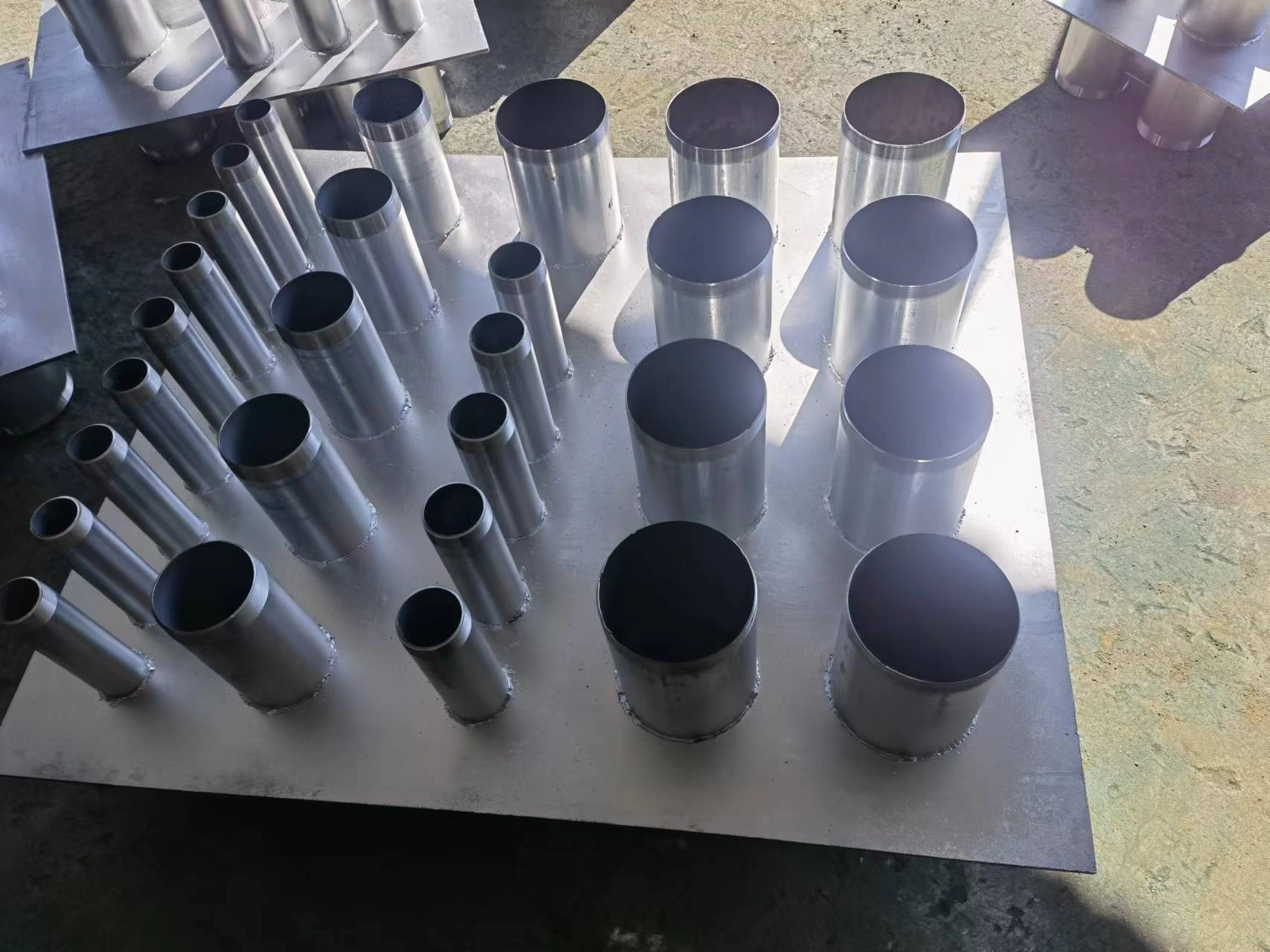

定制电气套管图片

2.1 绝缘电气套管绝缘原理深度解析

绝缘电气套管通过介质强度与爬电距离的双重设计实现绝缘保护:

- 介质强度:绝缘电气套管内部绝缘材料能承受特定电场强度而不被击穿。例如,35kV瓷绝缘套管的介质强度通常不低于30kV/mm。

- 爬电距离设计:户外绝缘电气套管表面设有伞裙结构,通过增加表面泄漏距离,防止在污秽、潮湿环境下形成导电通路。户内绝缘电气套管则采用瓷棱设计,在有限空间内实现足够的爬电距离。

2.2 主要类型与技术特点

电容式套管是技术较复杂的一类,其内部电容芯子通过一系列同轴电容屏,使径向和轴向电场分布趋于均匀,这对超高压系统至关重要。

2.3 电气套管关键选型参数

选择绝缘套管时需重点考虑以下参数:

- 额定电压:决定电气绝缘套管的基本绝缘水平

- 额定电流:影响导体截面积和散热设计

- 环境条件:户内/户外、环境温度、污秽等级

- 安装方式:垂直/水平安装、墙体厚度

- 抗震要求:地震烈度7度及以上地区需特殊考虑

03 核心区别:系统性对比分析

为帮助您建立清晰的选择框架,我们通过以下多维对比,彻底解析两类电气套管的本质区别:

3.1 功能定位对比

电气套管的心使命是防护,它主要应对的是物理冲击与环境侵入;而绝缘电气套管的核心使命是绝缘,它主要解决的是电气隔离与电位控制问题。

可以将电气套管理解为"工程的物理铠甲",而绝缘套管则是"电路的绝缘卫士"。

3.2 设计理念差异

- 电气套管:设计重点在于结构强度(抗冲击、抗压扁)、密闭性能(气密性、水密性)和耐久性(耐腐蚀、使用寿命)

- 绝缘套管:设计重点在于介电性能(绝缘强度、介质损耗)、热稳定性(温度循环下的性能稳定)和机械支撑(导体的固定与支撑)

3.3 选型决策流程图

面对具体工程需求,可遵循以下决策路径:

工程需求

    │

    ├── 是否需要防护冲击波、毒气、水尘?

    │       │

    │       ├── 是 → 选择电气套管

    │       │        ├── 人防工程 → 人防电气套管

    │       │        ├── 地下空间 → 防水型电气套管

    │       │        └── 化工环境 → 防腐蚀电气套管

    │       │

    │       └── 否 →

    │               ├── 是否需要带电导体对地绝缘?

    │               │        ├── 是 → 选择绝缘套管

    │               │        │        ├── 电压≤35kV → 单一绝缘套管

    │               │        │        ├── 35kV-110kV → 复合绝缘套管

    │               │        │        └── ≥220kV → 电容式套管

    │               │        │

    │               │        └── 否 → 考虑普通穿线管

    │               │

这一决策流程能帮助工程技术人员在复杂场景下做出准确选择。

04 工程选型实战指南

4.1 电气套管选型要点

在人防工程中,电气套管选型*须考虑以下细节:

- 密闭肋要求:厚度不应小于3mm,高度不应小于30mm,间距根据电气套管直径确定(通常为200-300mm)

- 材质验证:要求供应商提供材质单,确保Q235B钢材或镀锌钢质量;检查镀锌层均匀性,无漏镀、起皮现象

- 焊接质量:电气套管与密闭肋间的焊缝应连续均匀,无夹渣、气孔等缺陷

- 安装配合:确保电气套管内外壁在混凝土浇筑前做好防堵塞措施,避免后期穿线困难

4.2 绝缘套管选型要点

在变电站设计中,绝缘电气套管选型需重点关注:

- 电压匹配:不仅考虑系统额定电压,还需考虑过电压情况(如雷电冲击、操作冲击)

- 环境适应性:户外设备需考虑当地污秽等级(Ⅰ-Ⅳ级),选择相应爬电比距的套管

- 热稳定校验:通过系统短路电流和持续时间,校验电气绝缘套管的热稳定容量

- 安装维护:考虑后期维护便利性,特别是复合绝缘套管的污秽清洗和检测

5.1 技术咨询阶段

我们的专家团队会深入了解您的工程背景:

- 工程类型(民用建筑/工业设施/电力工程)

- 使用环境(地下/地上、干燥/潮湿、常温/高温)

- 功能需求(防护等级、绝缘等级、使用寿命)

- 预算与时间约束

5.2 产品定制方案

根据项目具体需求,我们提供:

- 电气套管系列:标准人防套管、加强型防护套管、耐腐蚀特种电气套管

- 绝缘套管系列:户内普通型、户外防污型、高抗震特种型

- 混合解决方案:对于特殊场景,可提供兼顾防护与绝缘的定制化产品

5.3 全程技术服务

从设计咨询到现场指导,我们提供全流程支持:

- 设计阶段:协助确定技术参数,提供安装详图

- 施工阶段:指导安装工艺,确保施工质量

- 验收阶段:协助测试密封性能或绝缘性能

在选择套管时,不妨问自己两个关键问题:"我需要防护什么?" 和 "我需要绝缘什么?"。回答这两个问题,就能找到正确方向。

一位资深工程师的见解颇为深刻:"电气套管是工程的铠甲,抵御外敌入侵;绝缘套管是电路的守护者,防止内部叛乱。它们各司其职,共同构筑起现代建筑的安全屏障。"
