一站式采购：人防电气套管+柔性防水套管+人防通风管_厂家配套供应

一、产品配套概览与技术深度解析

产品类型	执行图集	核心用途	关键技术参数	深度说明
人防电气套管	07FD02 07FS02	人防工程电气线路穿墙防护密闭	① 材质:Q235B热镀锌(镀层≥70μm) ② 结构:管壁+密闭肋+抗力片+封堵盖 ③ 组合方式:A/B/C/D/E型(2~6管) ④ 抗力等级:核5级/6级	密闭肋宽度≥50mm,厚度≥3mm;穿线后需用防火泥或环氧树脂进行气密封堵,确保0.05MPa气压下无泄漏
柔性防水套管	02S404 (A型/B型)	有振动或沉降的管道穿墙(水泵、水池、人防外墙)	① 材质:Q235B,外表面防腐处理 ② 密封圈:三元乙丙橡胶(EPDM) ③ 调节量:轴向±10mm,径向±5mm ④ 工作压力:≤1.0MPa	适用于穿墙管与套管之间有相对位移的场景;B型用于有保温管道;安装时法兰压盖螺栓需对角均匀紧固
人防通风套管	07FK02	通风管道穿人防围护结构(密闭通道、滤毒室等)	① 结构:带密闭肋的短管+管箍+密闭盖板 ② 管壁厚度:≥3mm(DN≤300) ③ 密闭肋厚度:≥5mm,宽度≥80mm ④ 与管道连接方式:法兰连接或焊接	平时不使用的通风管口需安装密闭盖板并加橡胶垫;战时使用的需配合密闭阀门;气密性检测压力≥0.05MPa

二、配套选型对照表(按工程部位推荐)

安装部位	推荐产品组合	备注
人防外墙(进出工程管线)	柔性防水套管 + 人防电气套管	外墙受冲击波和地下水压,柔性防水套管可适应沉降;电气套管需与墙体平齐并设抗力片
防护密闭隔墙	人防电气套管 + 人防通风套管	两类套管均需设置密闭肋,且管口出墙长度满足阀门安装(一般≥150mm)
水池侧壁/顶板	柔性防水套管(A型)	仅需防水,不涉及人防气密要求
滤毒室穿墙管	人防通风套管 + 压差测量管	需预留DN15~20的热镀锌测压管,配合套管一起预埋

三、厂家配套供应深度承诺

1. 材料可追溯

   提供原材料质保书(钢板、焊管、镀锌检测报告)

   密闭肋焊缝100%煤油渗漏检测

   热镀锌第三方盐雾试验报告(≥500h无红锈)

2. 非标定制能力

   电气套管组合管数:2/3/4/5/6管(管中心距按图集或定制)

   长度调节:墙体厚度200~800mm均可加工

   通风套管可配套生产密闭阀门、测压管、气密测量管

3. 现场技术支撑

   提供预埋定位图及安装技术交底

   协助人防专项验收(提供检测报告、合格证、隐蔽记录模板)

   质量问题24小时响应,免费补发

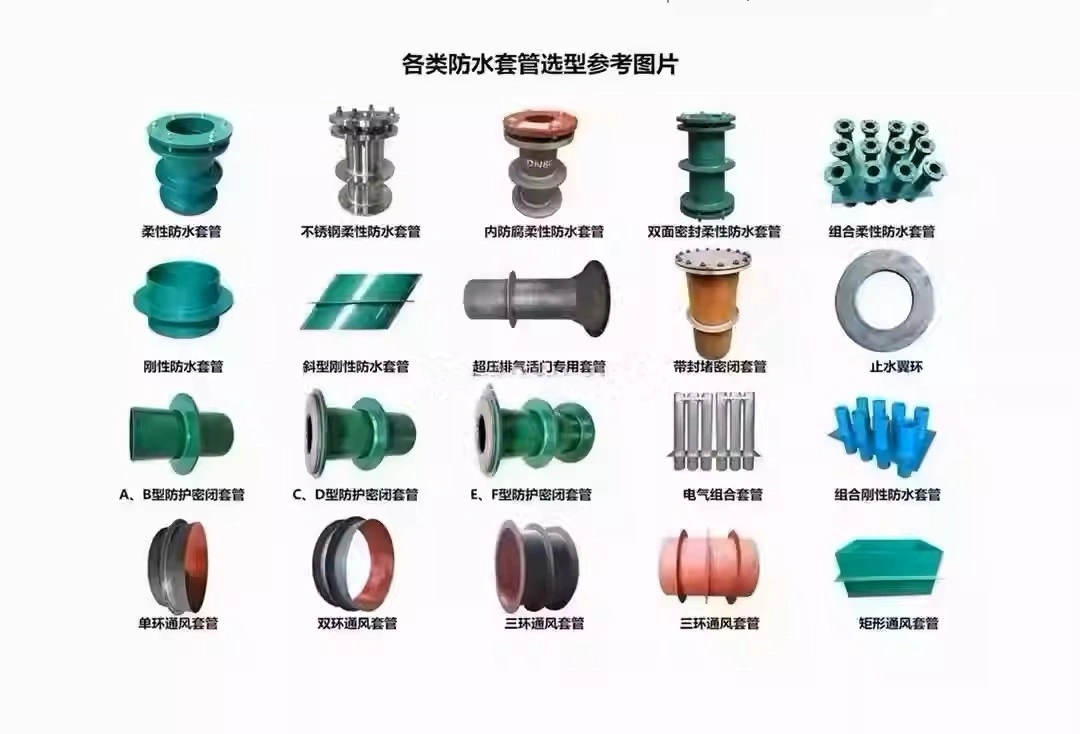

   各类防水套管选型参考图片

四、为什么选择配套采购?(深度版)

优势	普通分散采购	一站式配套采购
规格匹配	不同厂家尺寸公差不同,法兰孔距不匹配	同一标准(国标图集),配合公差一致
材质一致性	可能混用冷镀锌/热镀锌,防腐寿命差异大	全部热镀锌,寿命≥20年
验收资料	多厂家资料格式不统一,验收易卡	统一资料包(合格证+报告+图集页码对照表)
物流与售后	多次发货,费用高;出问题责任推诿	一次性发货,厂家统一售后兜底
成本	单价可能低,但总成本(物流+管理+风险)高	总成本降低约15~20%

五、采购前需确认的5个深度参数

1. 人防抗力等级:核5级、核6级?(影响密闭肋尺寸)

2. 墙体厚度:≥250mm的人防墙体需加长套管

3. 防腐要求:是否沿海或化工厂?需加厚镀层或环氧涂层

4. 穿越管线性质:电缆/母线槽/光缆?(影响管径及组合形式)

5. 是否配合预留气密测量管:通风套管附近应预留DN15测压管

六、 技术选型支持

如需针对具体项目的套管清单及安装详图,可提供设计图纸,厂家技术人员免费为您配单并出具预埋件大样图。
