热镀锌Q235人防单排电气组合套管 07FD02穿墙防水密闭预埋管 DN25-DN200现货

一、人防单排电气组合套管产品概述

本产品严格按照国家建筑标准设计图集07FD02(GJBT-1003,代替04FD02)《防空地下室电气设备安装》设计制造,专用于人防工程(防空地下室)中电缆穿墙部位的防水、防毒、防爆波密闭预埋。采用Q235碳钢管体与热镀锌防腐工艺,适用于核5级、核6级等人防抗力等级工程,是确保人防工程气密性与结构完整性的关键防护设备。

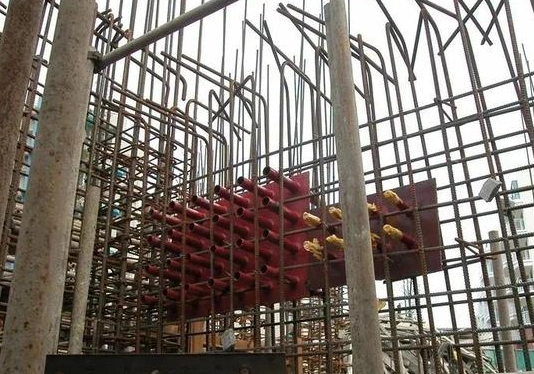

适用场景:人防地下室、地下指挥所、地下医院、人防物资库、地铁人防段、地下综合管廊等需要防护密闭的电缆穿越墙体处。

二、人防单排电气组合套管产品特点

• 三重防护,国标保障
  满足防爆波冲击、防毒气渗透、防地下水渗漏三大核心防护要求,完全符合GB 50038-2005《人民防空地下室设计规范》及07FD02图集。

• 热镀锌工艺,长效防腐
  采用热浸镀锌(符合GB/T 13912),锌层厚度严格按国标执行:管壁厚度≥6mm时平均厚度≥85μm;管壁厚度3-6mm时平均厚度≥70μm;管壁厚度<3mm时平均厚度≥55μm。盐雾试验≥500h无红锈,在地下高湿环境中使用寿命远超冷镀锌或刷漆产品。

• Q235**碳钢,壁厚超国标底线
  管材选用Q235-A碳素结构钢,抗拉强度370-500MPa,屈服强度≥235MPa。标配壁厚≥2.5mm(核5级及以上可选≥3mm),密闭翼环钢板厚度5.5-10mm,杜绝偷工减料。

• 组合灵活,DN25-DN200全覆盖
  支持单排单根、单排多根组合,管径范围DN25 – DN200,可按图纸定制任意孔数、孔径及管心距。常用规格备有原材料,交货快至3-7天。

• 出厂配齐,现场即装
  成套提供:热镀锌钢管 + 密闭翼环(密闭肋)+ 防护抗力片(按等级配置)+ 过线盒(可选)。所有焊缝均经气密性检查,翼环与管体双面满焊,无漏焊、夹渣。

三、人防单排电气组合套管技术参数(参考)

注:特殊墙体厚度、非标管心距、大直径组合(DN200以上)均可来图定制。

四、人防单排电气组合套管结构组成(按07FD02图集)

1. 热镀锌钢管 – 电缆穿越通道,承受外部荷载。

2. 密闭翼环(密闭肋) – 与结构钢筋焊接,阻断水、气沿管壁渗入。

3. 防护抗力片 – 仅核5级及以上人防工程需要配置。安装在冲击波来向一侧,保护电缆。

4. 过线盒(可选) – 墙体两侧预留,方便穿线及后续密封(严禁盒内接线)。

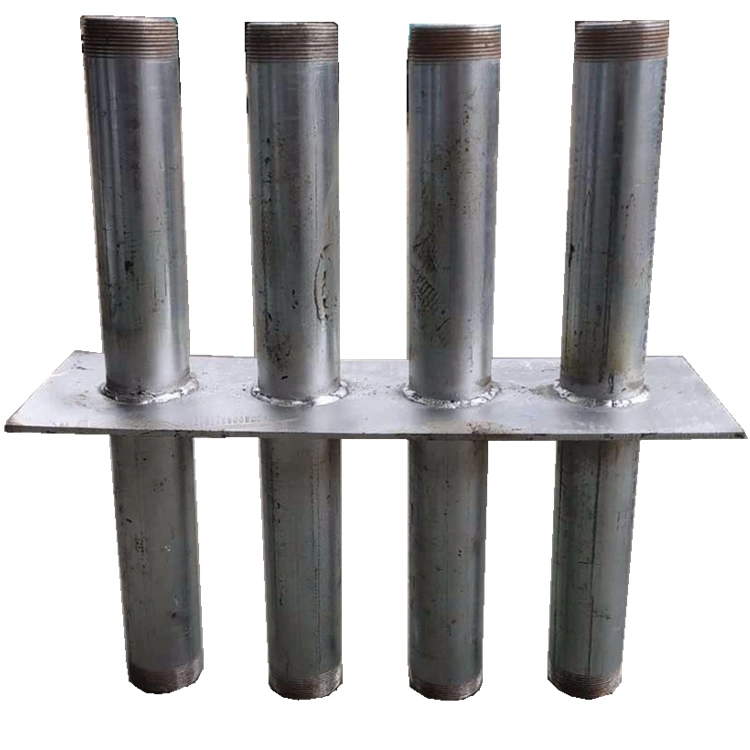

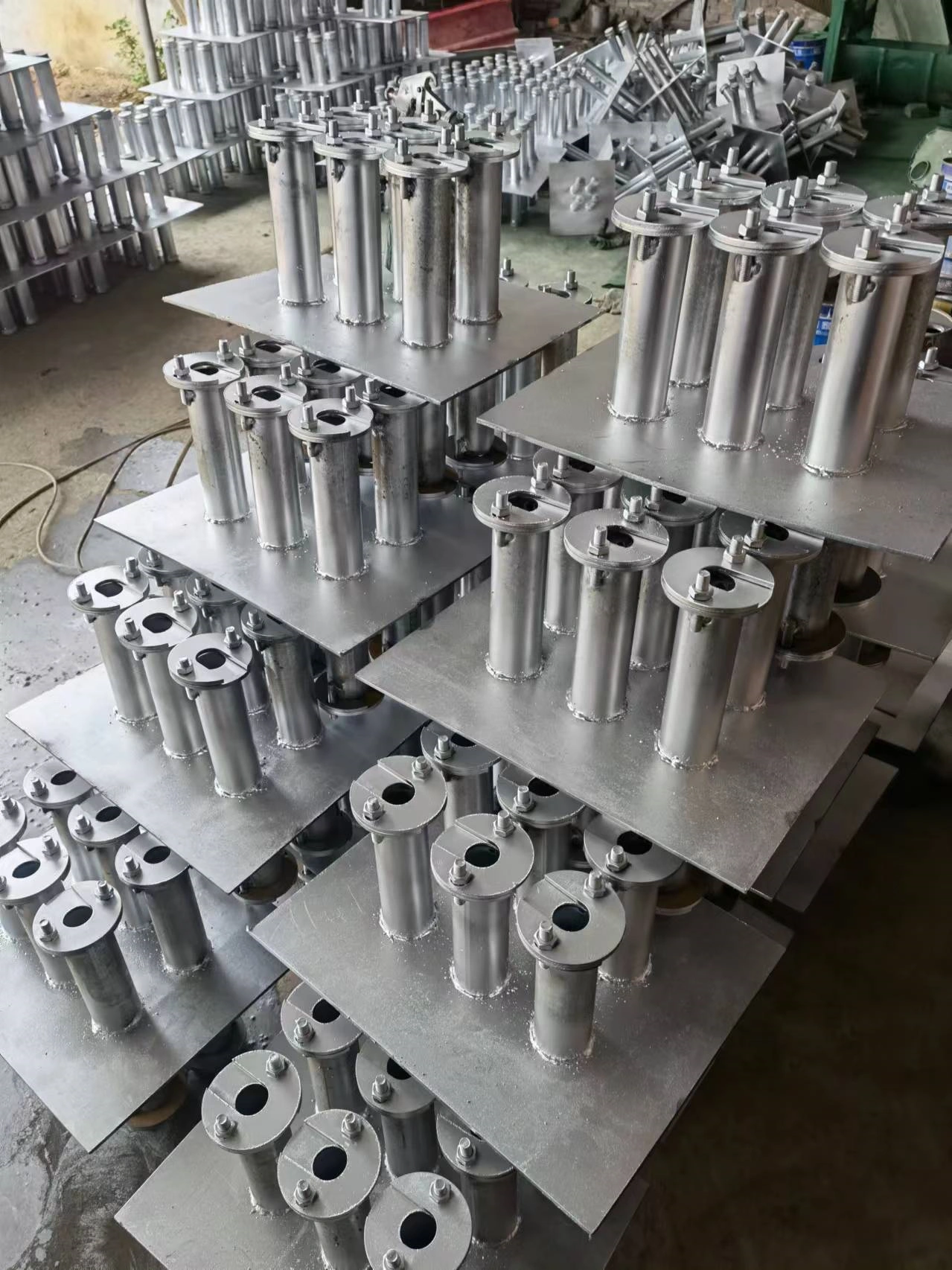

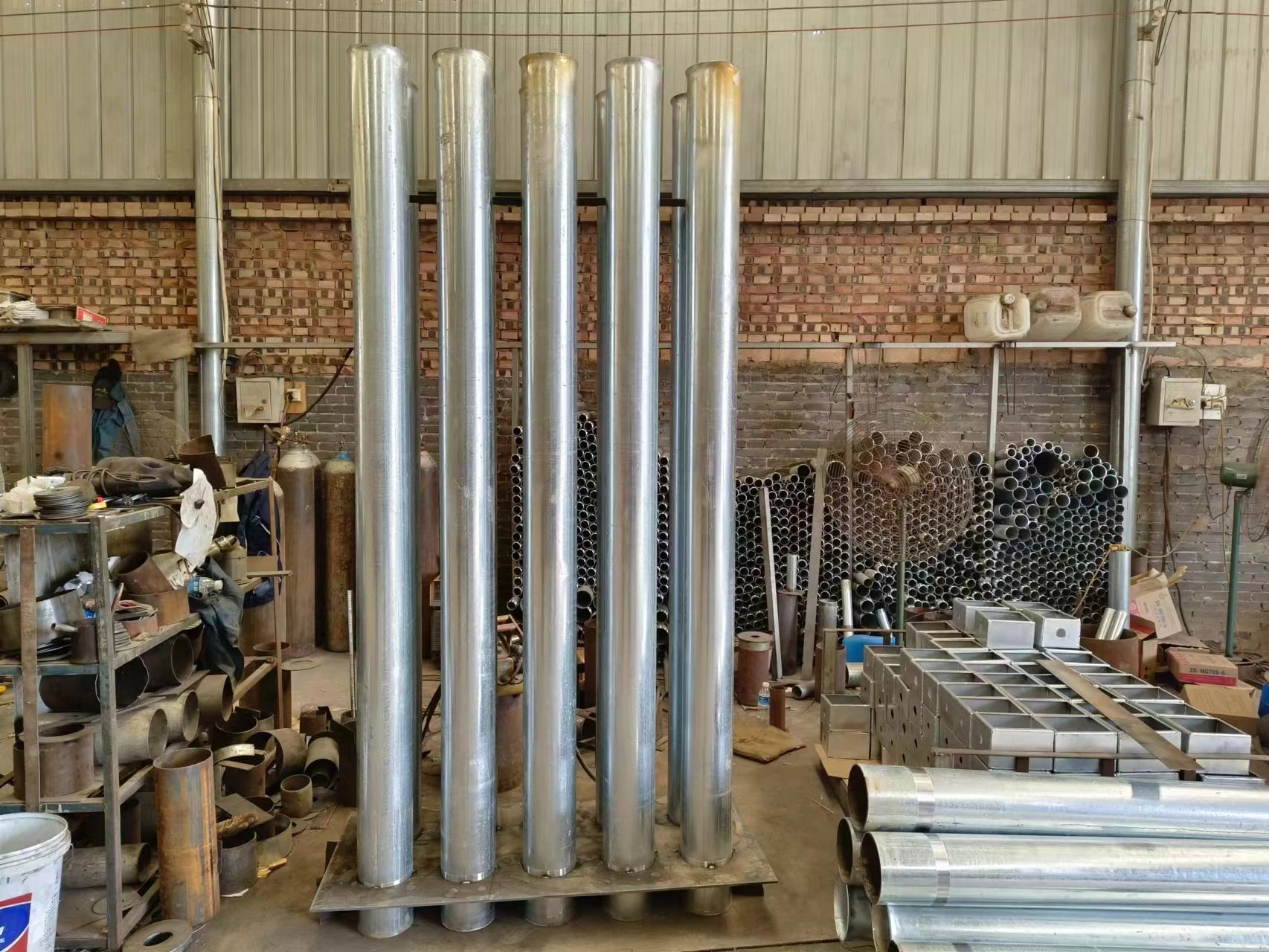

   人防单排电气组合套管图片


五、人防单排电气组合套管产品执行标准与质量承诺

• 设计依据:国家建筑标准设计图集 07FD02(GJBT-1003,代替04FD02)、GB 50038-2005《人民防空地下室设计规范》

• 材料标准:GB/T 700(Q235)、GB/T 13912(热镀锌)

• 施工验收:GB 50134-2004、RFJ01-2015

• 质保承诺:所有产品出厂前均经过尺寸、焊缝、镀锌层附着力三重检验。提供原材料质保书及镀锌层检测报告。质保期12个月,因产品质量问题无条件退换。

六、为什么选择我们?

• 现货备料,快速响应 – DN25-DN200常用管材及镀锌钢板常备库存,急单可3天内发货。

• 非标定制,图纸深化 – 提供来图加工服务,可按07FD02图集或客户特殊要求定制孔数、管径、长度、翼环尺寸。

• 全流程服务 – 从图纸确认→生产→热镀锌→质检→物流,一站式交付,并提供现场安装技术指导。

• 资质齐全,工程可溯 – 产品可追溯至原材料批次,提供完整的合格证、检测报告、图集页码对照说明,满足人防工程专项验收要求。

七、订货须知(请提供以下参数)

为快速准确报价及生产,请在咨询时明确:

1. 墙体厚度(mm) – 决定人防电气组合套管长度。

2. 管径与孔数 – 例:DN100 × 3孔,或DN50×2孔 + DN80×1孔。

3. 是否需要防护抗力片及过线盒。

4. 数量(套)。

5. 抗力等级(核5级/核6级等,以便确定壁厚及翼环厚度)。
