07FD02 人防电气密闭套管 Q235 碳钢热镀锌 防空地下室专用

地下工程建设中,电气线路穿越防护结构需特殊处理。防空地下室作为重要防护设施,电气系统防护直接影响整体防护性能。07FD02 人防电气密闭套管专为这类特殊需求设计,采用 Q235 碳钢热镀锌工艺制造。

一、人防电气密闭套管产品概述

人防电气密闭套管是穿越防空地下室围护结构的电气线路保护装置。主要功能包括防爆波冲击、防毒气渗透、防潮密闭三重防护。产品严格按照国家建筑标准设计研究院 07FD02 图集标准生产制造。

人防电气密闭套管主体采用 Q235 碳钢材质,经过热浸镀锌处理。锌层厚度≥85μm,符合 GB/T 13912 标准要求。这种处理工艺大幅提升材料耐腐蚀性能,在地下潮湿环境中保持长期稳定。

二、人防电气密闭套管技术规格

2.1 人防电气密闭套管结构组成

人防电气密闭套管系统包含套管主体、密闭翼环、防护抗力片等关键部件。人防电气密闭套管主体壁厚≥2.5mm,密闭翼环采用厚度≥3mm 的 Q235B 钢板加工,翼高控制在 30-50mm 范围。穿越防护密闭隔墙时加装厚度≥6mm 的防护抗力片。

人防电气密闭套管内径比穿越管线外径大 30-40mm,两端伸出墙面长度 30-50mm。密闭翼环位于墙体厚度中间位置,与周围结构钢筋焊牢固定。

人防电气套管图片

2.2 人防电气密闭套管性能参数

抗拉强度 370-500MPa,屈服强度≥235MPa,伸长率≥25%。这些力学性能确保人防电气密闭套管在爆炸冲击波作用下保持结构完整。热镀锌处理使产品在 3% NaCl 盐雾环境中耐受 1000 小时无红锈。

工作温度范围 - 20℃~+80℃,适用于大多数地下工程环境。防护等级达到核 5 级常 5 级、核 6 级常 6 级防护要求。

三、 人防电气密闭套管应用场景

3.2 防护结构穿越

适用于穿越防空地下室外墙、临空墙、防护密闭隔墙、密闭隔墙的电气线路防护。这些部位是防护系统关键节点,电气线路穿越处理不当会导致防护失效。

3.2 预埋安装位置

防护密闭门门框墙预埋 4-6 根备用人防电气密闭套管,管径 50-80mm。这些备用电气套管为战时通信、报警线路预留通道,避免后期开墙破坏防护结构。

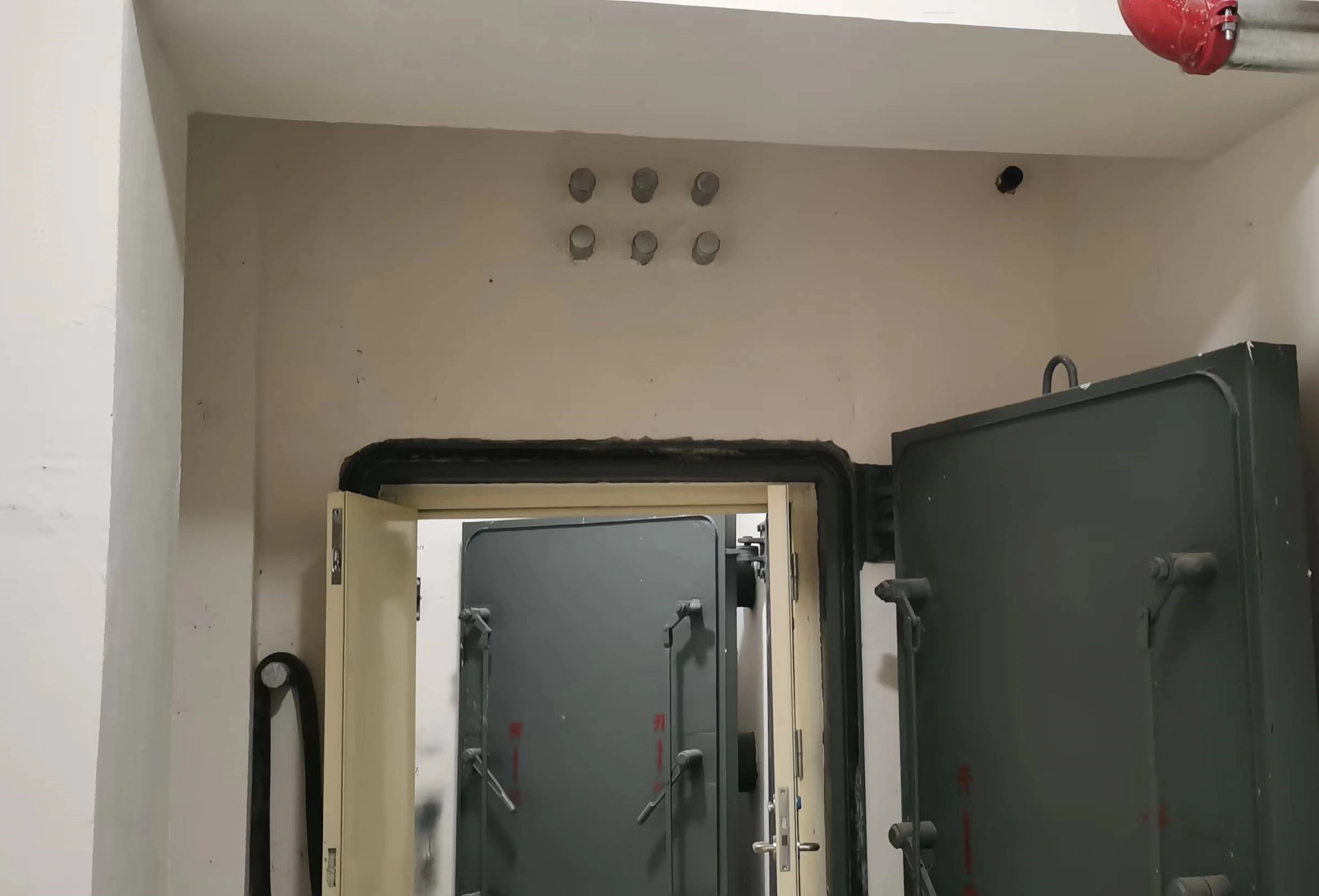

防护密闭门门框墙预埋 4-6 根备用人防电气套管

3.3 多管组合应用

多根电气线路可采用组合电气套管方式穿越同一防护结构。组合电气套管密闭肋边到电气套管边距离可根据现场需求设计为 50mm 或 100mm。

四、人防电气密闭套管安装要求

4.1 人防电气密闭套管预埋施工要点

测量定位使用全站仪进行三维坐标放样,误差控制在 ±5mm 以内。人防电气密闭套管轴线与墙面垂直,垂直度偏差≤1°。密闭翼环与墙体钢筋网片焊接固定,防止混凝土浇筑时位移。

4.2 人防电气密闭套管密封处理工艺

人防电气密闭套管与电缆间隙采用分层密封处理。**层填塞防火岩棉至 1/3 深度,密度≥180kg/m³;第二层灌注防水油膏至 2/3 深度;第三层填塞阻燃密实材料至与端面齐平。这种处理确保密封性能达到设计要求。

4.3 人防电气密闭套管质量验收标准

安装完成后进行气密性试验,压力≥0.05MPa,稳压 30 分钟压降≤5%。焊缝质量需通过渗透检测,确保无气孔、夹渣等缺陷。

五、人防电气密闭套管材料优势

5.1 Q235 碳钢特性

Q235 碳钢具有良好的强度和加工性能,适合制造结构件。经过热镀锌处理后,耐腐蚀性能显著提升。这种材料组合在防护工程中应用广泛,技术成熟可靠。

5.2 热镀锌工艺

热浸镀锌工艺形成的锌层与钢基体结合牢固,不会在运输和安装过程中脱落。锌层厚度均匀,覆盖所有表面,包括焊缝和边角部位。这种**防护确保产品在恶劣环境中保持长期性能稳定。

六、质量保证

产品出厂前经过严格质量检验,包括尺寸检查、外观检查、力学性能测试等。提供完整的质量证明文件,包括材质证明书、镀锌层检测报告、力学性能检测报告等。

安装指导服务确保施工质量。技术人员可提供现场指导,解答施工中的技术问题。产品质量保证期为 3 年,在保证期内出现质量问题免费维修或更换。
