热镀锌钢管单排电气组合套管 密闭肋穿墙防水预埋件 07FD02国标图集 附检测报告

       产品名称:热镀锌钢管单排电气组合套管(人防密闭肋穿墙防水预埋件)

       执行图集:07FD02《防空地下室电气设备安装》

       附带文件:热镀锌钢管单排电气组合套管检测报告

一、应用定位

热镀锌钢管单排电气组合套管系人防工程电缆穿越围护结构专用密闭肋穿墙防水预埋件。产品依据07FD02国标图集制造,防护抗力等级覆盖核5级、核6级、常5级、常6级。此款热镀锌钢管单排电气组合套管承担战时隔断毒气渗透、抵御冲击波荷载、日常阻隔地下水渗漏三重功能。工程现场预埋定位后浇筑墙体混凝土,套管管体与密闭肋钢板构成**性气密屏障。热镀锌钢管单排电气组合套管出厂附检测报告,材料力学指标与防腐层数据均可溯源验证。

       二、图集依据与代号释义

07FD02图集(防空地下室电气设备安装)由中国建筑标准设计研究院编制。图集第23页“穿墙管密闭肋详图”明确密闭肋穿墙防水预埋件构造尺寸。本产品对应图集代号FCZ——防护密闭穿墙套管(单排组合型)。

三、图集规定下列技术要求:

• 套管材质:焊接钢管(Q235-A)热浸镀锌处理

• 密闭肋钢板:Q235-A碳素结构钢,厚度≥5.5mm(核5级及以上≥10mm)

• 双面满焊:钢管与密闭肋接触面实施连续角焊缝,焊脚高度不小于较薄焊件厚度

• 翼环高度:30～50mm,翼环边缘与墙体钢筋焊接锚固

• 电气组合套管两端伸出墙面长度:≥50mm

四、结构构成

热镀锌钢管管体
管径范围DN25～DN200,壁厚2.5mm～6.0mm(依管径与抗力等级选定)。管体经热浸镀锌工艺处理,锌层平均厚度≥70μm(壁厚<3mm)至≥85μm(壁厚≥6mm)。管口预设螺纹丝扣或光圆形态,适配抗力片装配。

五、密闭肋钢板
单块钢板对应一排管孔,孔径与管体外径匹配(间隙≤2mm)。钢板四边预留锚固筋焊接位置,便于现场与墙体钢筋网片连接固定。密闭肋尺寸根据管束数量与管心距定制计算。

六、防护抗力片(选配)
核5级/核6级工程须在套管外侧增设防护抗力片。抗力片采用与管体同材质钢板加工,内径略大于电缆护套外径,战时冲击波作用时抗力片轴向限位,防止电缆与电气套管相对位移造成气密失效。

七、技术参数速查表

八、出厂检测报告涵盖项目

每批次热镀锌钢管单排电气组合套管随货附送第三方检测报告一份。报告封页载明委托单位、产品名称、检测机构CMA/CNAS印章。报告内列检测项目:

• 外观检查:管体无裂纹、无夹渣、无毛刺、镀锌层光滑无瘤

• 尺寸测量:管径、壁厚、密闭肋厚度、翼环高度、管心距、总长度

• 材料拉伸试验:抗拉强度、屈服强度、断后伸长率

• 焊缝气密试验:1.5倍设计压力下持压120分钟无渗漏

• 锌层附着量测定:磁性法测量锌层局部厚度与平均厚度

• 盐雾加速腐蚀试验:参照GB/T 10125标准判定耐蚀等级

报告结论页标注检测结果合格与否判定,并附检测设备编号与校准有效期。工程验收环节可凭报告编号向检测机构申请核验。

九、适用场景

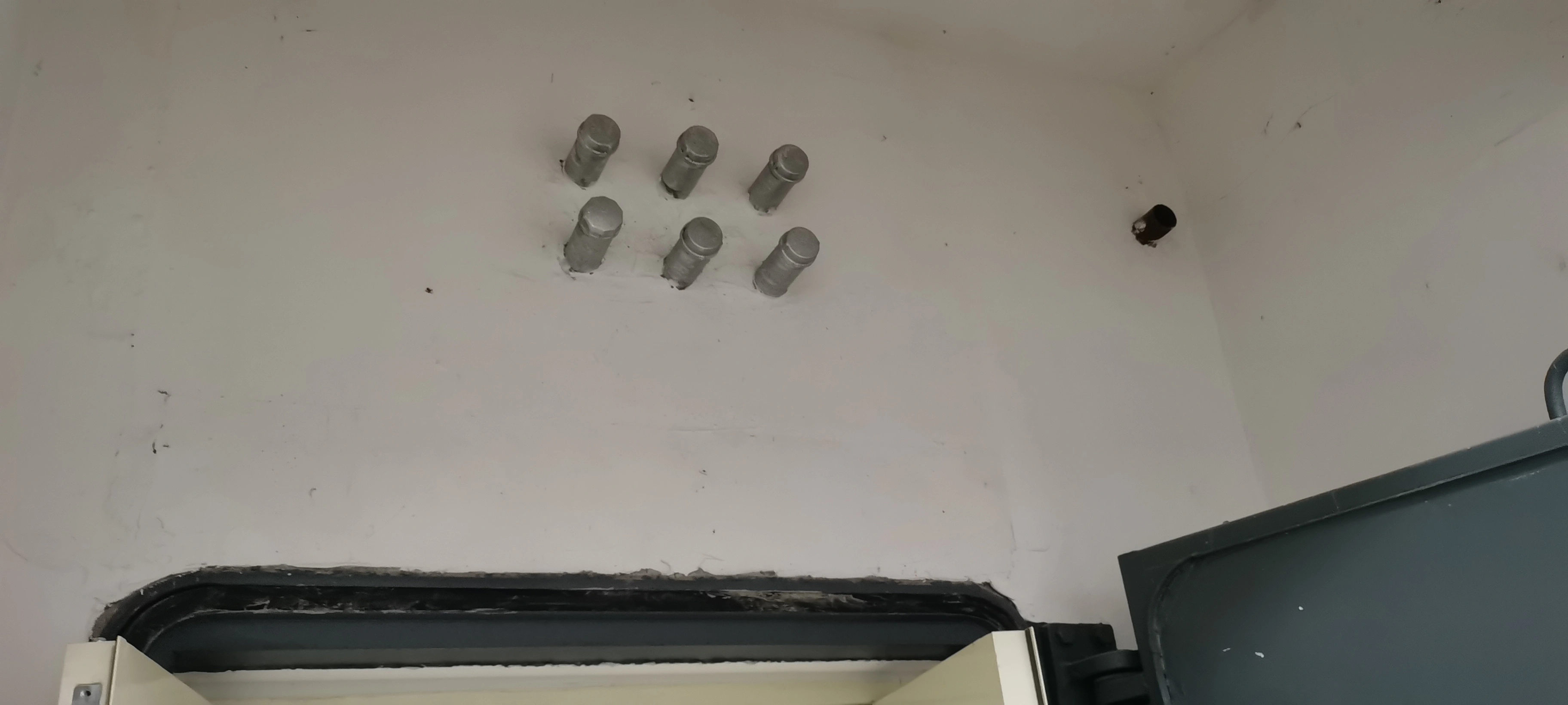

热镀锌钢管单排电气组合套管广泛运用于下列人防工程部位:

• 防化值班室电源电缆穿越防护密闭墙

• 滤毒室风机动力电缆穿越密闭隔墙

• 移动电站进线间电缆引入口部

• 人防地下室主干线桥架穿墙节点

• 地下指挥所通信线缆穿防护单元隔墙

单排组合结构特别适宜穿管数量3～8根、空间净宽受限的墙段。若管线数量较多,可拆分为多个单排电气组合套管并置使用,减少混凝土浇筑时钢筋避让难度。

十、预埋施工要点

混凝土浇筑前完成热镀锌钢管单排电气组合套管定位绑扎。密闭肋钢板四角与墙体双层钢筋网实施交叉点焊固定。电气组合套管两端管口采用胶带临时封堵,避免浇筑料浆溅入管内。振捣作业时振捣棒避开组合套管周边200mm范围,以防密闭肋位移偏斜。拆模后清理管口余浆,测量管口中心坐标偏差值——偏差量不得超出±5mm。

电缆穿管后管口缝隙须填塞油麻沥青麻丝并挤压环氧密封胶,管口加装防护抗力片(设计要求时)。套管内外两侧管口均完成密封处理后,密闭肋穿墙防水预埋件方才形成完整气密防线。

十一、定制说明与交货周期

奥凡环保科技作为防水套管源头制造厂商,热镀锌钢管单排电气组合套管接受非标定制:

• 提供图纸或管径/管心距/管数数据,绘制生产详图回传确认

• 单根电气套管或多根组合任选,管径可混排(例:3×DN50+2×DN80)

• 密闭肋钢板边缘增开锚固孔(按需)

• 管口端面加工螺纹、坡口或保持光圆

现货规格(DN50～DN100常规壁厚)当日可发货;定制尺寸生产周期3～7天。批量订单享物流直达服务。

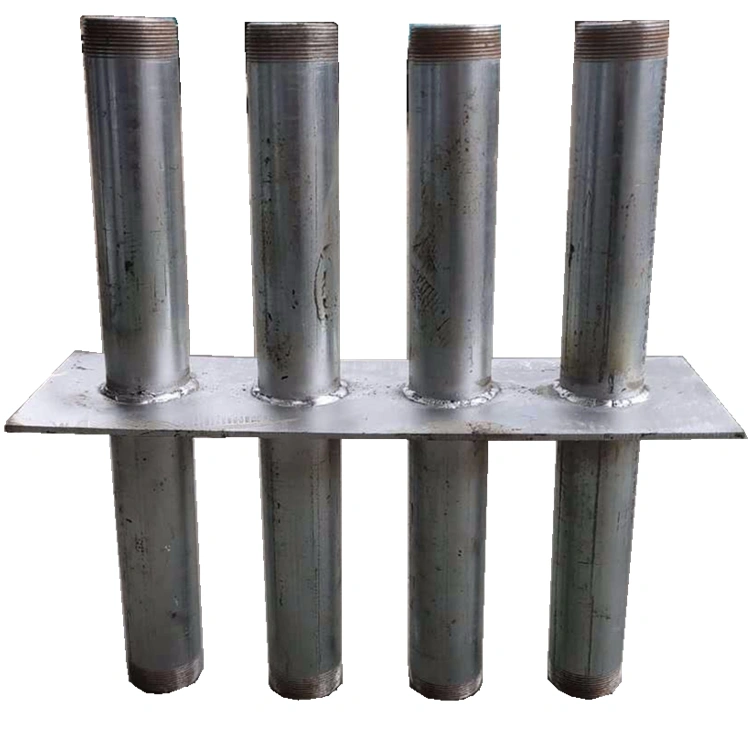

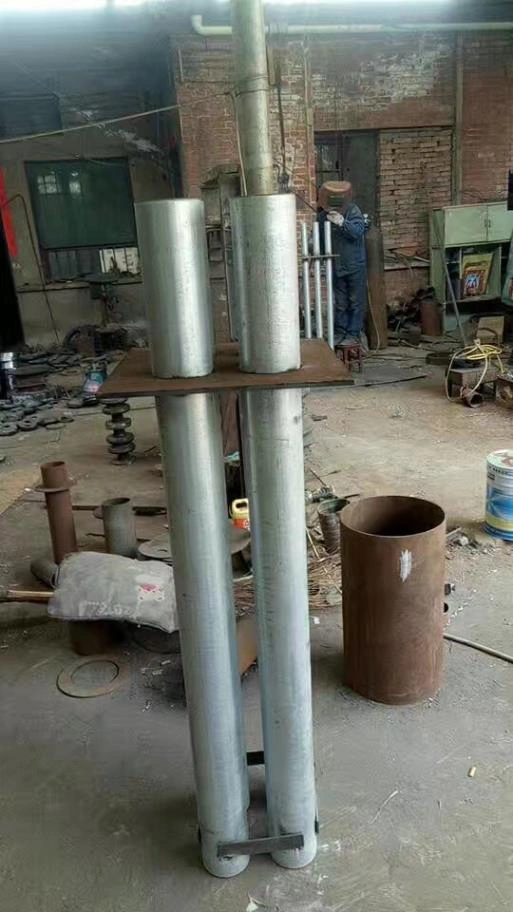

热镀锌钢管单排电气组合套管成品外观、密闭肋双面满焊细节展示

热镀锌钢管单排电气组合套管以07FD02国标图集为设计母本,Q235热浸镀锌管体搭配全焊透密闭肋构造,出厂附带可追溯检测报告。从图纸参数确认到预埋浇筑成型,从管口密封处理到抗力片装配就位,热镀锌钢管单排电气组合套管始终为防空地下室构筑不可妥协的密闭边界。选择奥凡环保科技制造的密闭肋穿墙防水预埋件,便是选择人防规范执行的严谨态度与长期气密屏障的可靠依托。
