人防电气密闭组合套管,是穿越防空地下室围护结构的电气线路防护装置,由密闭肋与热镀锌钢管焊接集成,构成“预埋刚性防水套管系统”。产品严格遵循《人民防空地下室设计规范》(GB 50038-2005)及国家建筑标准设计图集 07FD02《防空地下室电气设备安装》 生产制造,是核5级/常5级、核6级/常6级等各类人防工程中电气管线穿越防护密闭墙、临空墙、门框墙的关键防护部件。
一、三重核心防护
防爆波冲击:
密闭肋与防护抗力片协同承压,有效抵御爆炸冲击波
防毒气渗透:
穿墙后分层密封,阻绝毒气经管道缝隙侵入人防区域
防潮密闭:
热镀锌防腐+密封处理,确保地下潮湿环境长期稳定运行
产品别名:
防护密闭肋、刚性组合套管、电气组合套管、连排密闭套管——均为同一类产品。
二、产品技术参数表
| 参数项 | 技术指标 | 标准依据 |
|---|---|---|
| 材质 | Q235碳钢 | GB/T 700 |
| 钢管壁厚 | ≥2.5mm(核5级及以上人防工程≥3mm) | 07FD02 |
| 密闭肋厚度 | 3-10mm(常用5.5mm) | 07FD02 |
| 防护抗力片厚度 | ≥6mm(穿越防护密闭隔墙时配置) | 07FD02 第22页 |
| 防腐工艺 | 热浸镀锌(锌层≥85μm) | GB/T 13912 |
| 抗拉强度 | 370-500MPa | GB/T 700 |
| 屈服强度 | ≥235MPa | GB/T 700 |
| 伸长率 | ≥25% | GB/T 700 |
| 盐雾耐受 | 3% NaCl环境1000小时无红锈 | 实测 |
| 适用管径 | DN25-DN400(支持更大规格定制) | 07FD02 |
| 长度规格 | 350mm、400mm等(支持定制) | 据工程需求 |
| 防护等级 | 核5级/常5级、核6级/常6级、核6B级/常4.3级 | GB 50038-2005 |
三、结构组成与工作原理
产品由三大核心部件构成:
1、电气组合套管主体:
采用热镀锌钢管,壁厚≥2.5mm,两端伸出墙面30-50mm,为电缆穿墙提供通道。
2、密闭翼环(密闭肋) :
焊接于电气套管中部、埋入墙体的Q235B钢板(厚3-10mm),翼高30-50mm,浇筑时与墙体钢筋网片焊接固定,形成**道抗爆、密闭防线。翼环设计使其与混凝土紧密结合,有效阻隔冲击波与毒气传播路径。
3、防护抗力片:
当穿越防护密闭隔墙时,在受冲击波方向加装厚度≥6mm的钢板,进一步提升抗冲击性能。
工作原理:人防电气组合套管在墙体浇筑前一次性预埋就位。密闭翼环浇筑于墙内,与混凝土形成刚性一体结构,从结构层阻断冲击波与毒气传播路径;电缆穿入后,套管内壁与电缆之间的环状间隙采用防火岩棉、防水油膏等材料分层密封,从填充层彻底切断渗漏通道,实现“结构密封+填充密封”双重防护。
四、产品型号分类

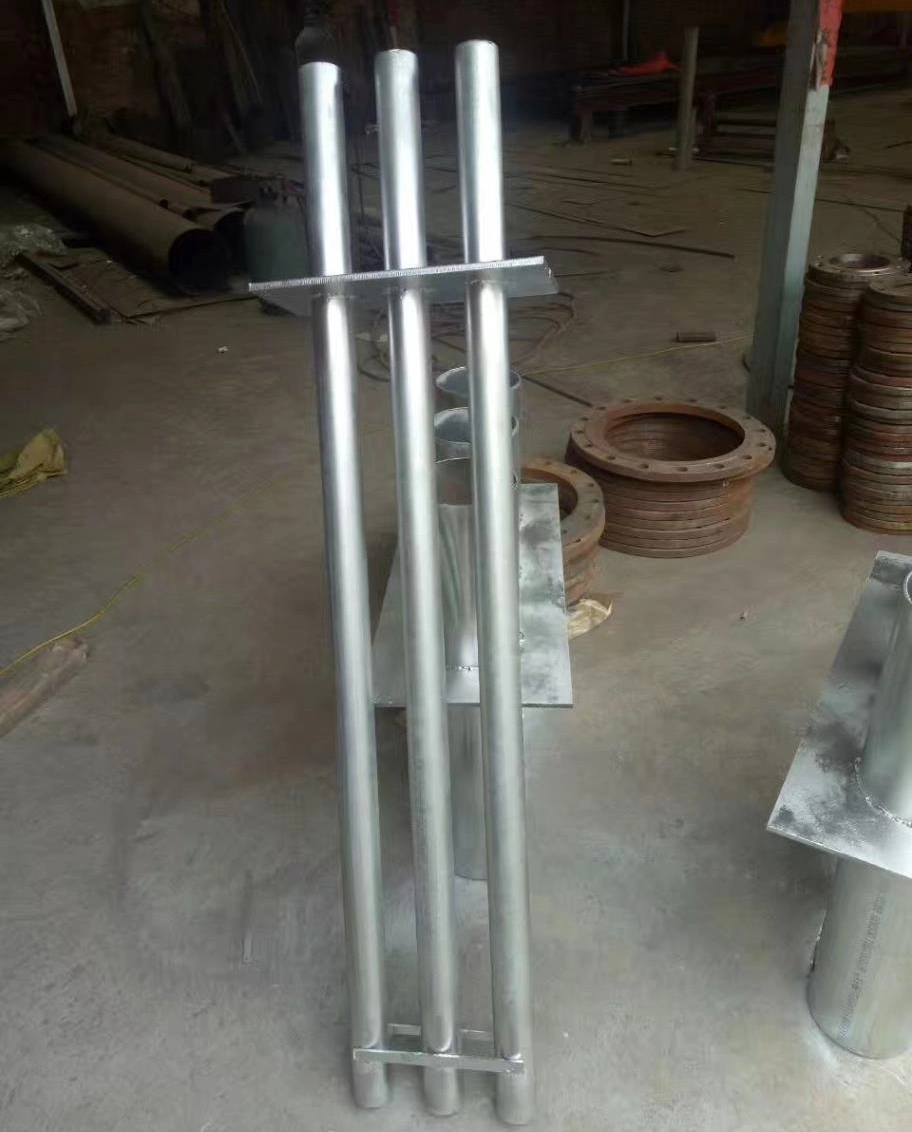

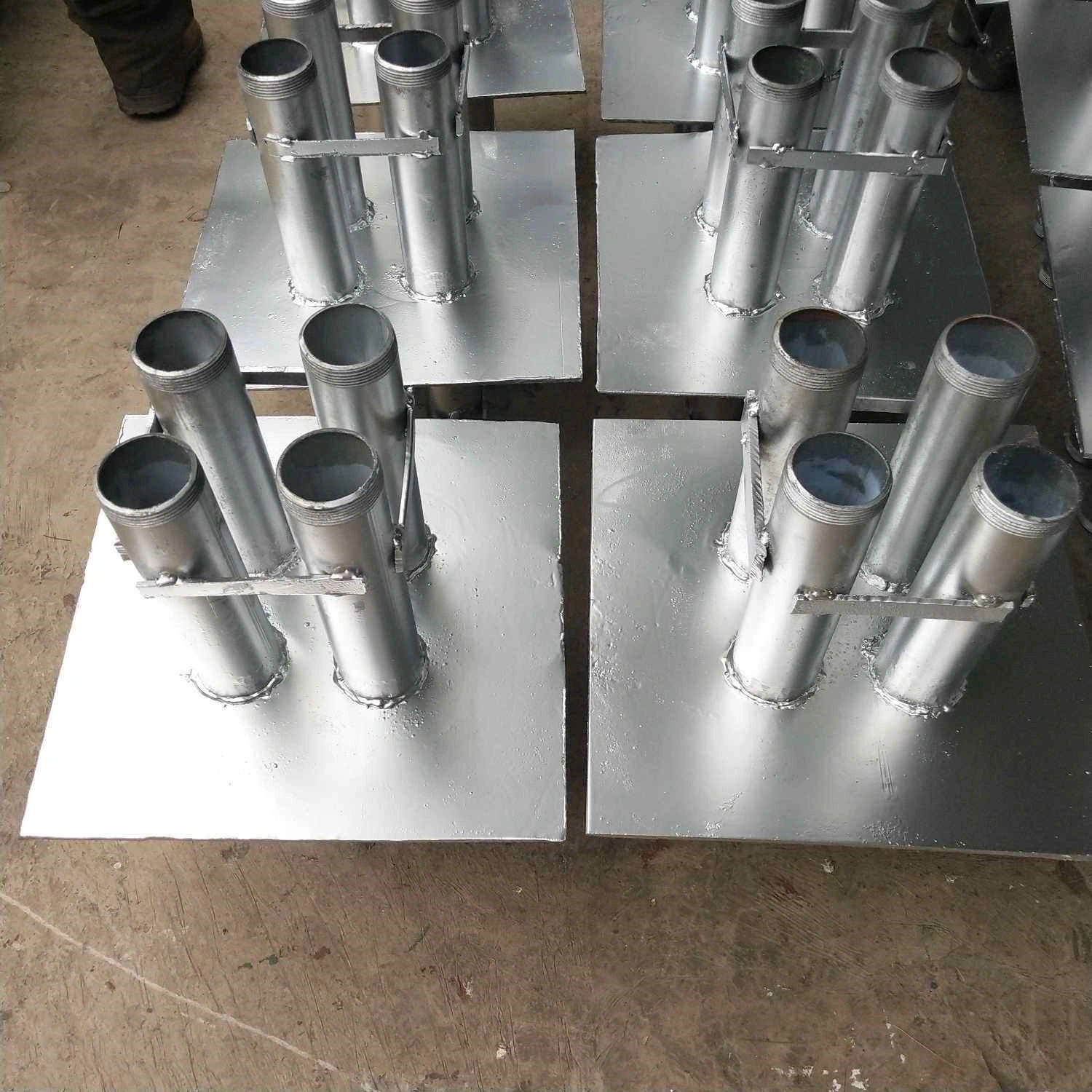

根据07FD02图集,防护密闭套管分为A、B、C、D、E型(单排/多管组合)及F型(通风专用):
| 型号 | 结构组成 | 适用场景 |
|---|---|---|
| A型 | 1块方形钢板 + 1根钢管 | 单根电缆穿墙 |
| B型 | 1块长方形钢板 + 2根钢管 | 双电缆穿墙 |
| C型 | 1块长方形钢板 + 3根钢管 | 三电缆穿墙 |
| D型 | 钢板 + 多根钢管 | 多电缆穿墙 |
| E型 | 钢板 + 多根钢管 | 多电缆穿墙 |
| F型 | 特殊结构 | 通风管道穿越 |

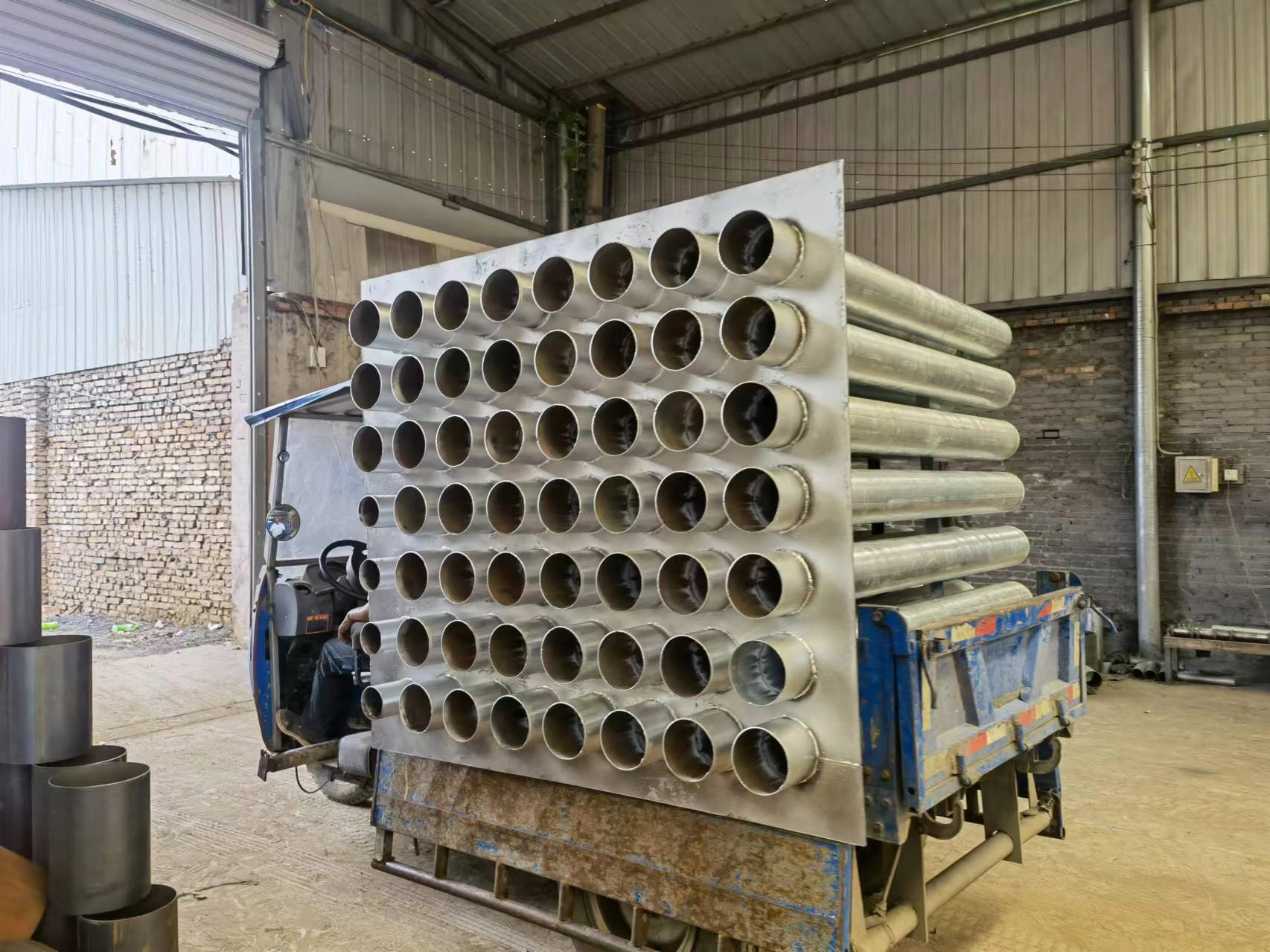

非标定制多根rc管组成的人防地下室电气组合套管实物图片
五、核心技术优势
1. 严选材料,源头保障
主体采用Q235碳钢,屈服强度≥235MPa,抗拉强度370-500MPa,伸长率≥25%,在爆炸冲击波作用下保持结构完整。
2. 热浸镀锌,长效防腐
采用热浸镀锌工艺,锌层厚度≥85μm,符合GB/T 13912标准。热镀锌使锌层与基材形成合金结合层,附着力远超冷镀锌(冷镀锌寿命可能缩短50%以上),在3% NaCl盐雾环境中耐受1000小时无红锈,适配地下潮湿环境长期使用。
3. 精密焊接,结构稳固
密闭肋与套管采用双面满焊工艺,焊缝饱满均匀,焊缝高度≥5mm,间隙≤0.5mm,确保密闭肋与墙体钢筋网片焊接固定时受力均匀、无虚焊。
4. 07FD02国标,品质对标
所有尺寸、壁厚、防腐要求严格遵循07FD02图集,出厂附带合格证及材质证明,满足人防工程验收标准。
5. 工厂直发,周期保障
常规型号现货供应,当日可发;非标定制生产周期短,支持来图加工,物流直达工地。
六、应用场景
| 场景类型 | 具体位置 | 技术要求 |
|---|---|---|
| 人防工程 | 防空地下室外墙、临空墙、防护密闭隔墙、密闭隔墙 | 预埋电气套管,加装抗力片 |
| 防护门框墙 | 出入口防护密闭门、密闭门门框墙 | 预留4-6根备用管,管径50-80mm |
| 电缆穿越 | 电缆桥架穿越人防围护结构 | 参照07FD02第21页 |
| 备用管线 | 移动电站口部预留备用穿墙管 | 参照07FD02第30页 |
| 电气线路敷设 | 明管敷设/暗管敷设防护密闭 | 参照07FD02第19-20页 |
| 多管组合穿越 | 多根电气管线同一位置穿墙 | 组合电气套管,密闭肋边距可定制(50mm/100mm) |

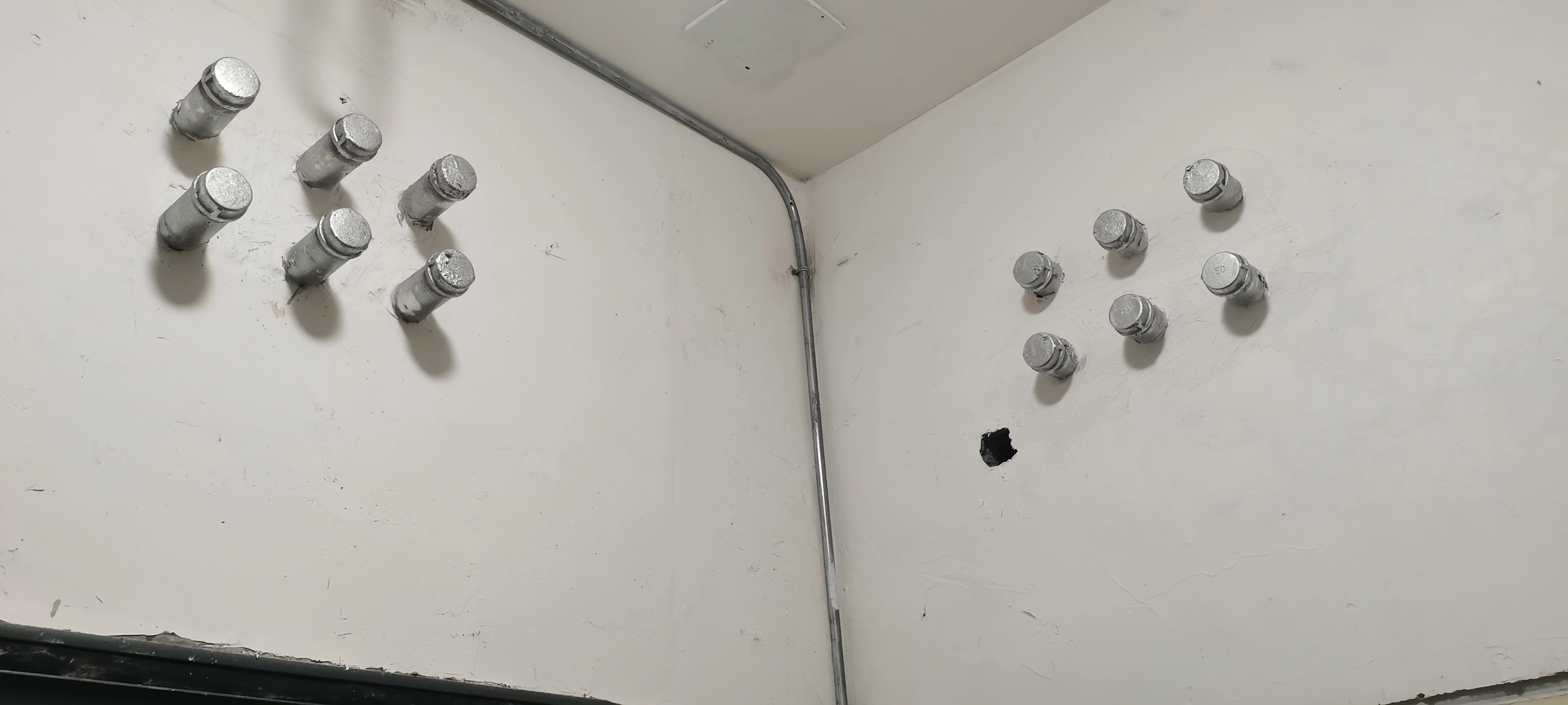

人防地下室防护密闭门2*3sc50电气密闭组合套管预埋效果图片
七、施工安装指南
**步:精准预埋
须在墙体混凝土浇筑前完成预埋,严禁后期开孔
使用全站仪三维坐标放样,误差控制在±5mm以内
电气组合套管轴线与墙面垂直,垂直度偏差≤1°
密闭翼环与墙体钢筋网片双面焊接固定,防止浇筑位移

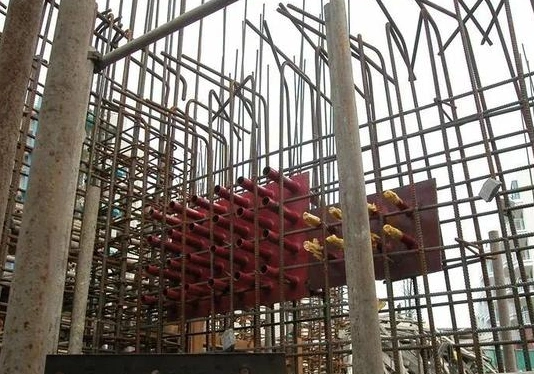

人防电气组合套管施工阶段预埋固定正确做法图片
第二步:穿线与密封
待混凝土强度达标后,将电缆逐一穿入电气组合套管
一管一线原则:严禁多根电缆共穿一管
间隙分层密封:底层填塞密度≥180kg/m³防火岩棉至1/3深度;中层灌注防水油膏至2/3深度;面层环氧树脂封口
第三步:端部处理
人防口部密闭套管两端套丝,配合厚度≥3mm的热镀锌钢制防护盖板密封
核5级、常5级工程电气管线明敷时,受冲击波方向加装抗力片
备用管平时不封堵,临战转换期内进行封堵
八、常见问题FAQ
Q1:如何选择正确的管径和壁厚?
A:管径根据所穿电缆总外径确定,需预留30-40mm间隙;壁厚基础要求≥2.5mm,核5级及以上工程建议选用≥3mm加厚型。消防线路、重要线路推荐加厚规格。
Q2:密闭肋厚度如何确定?
A:常用5.5mm,兼顾经济性与防护性能。可根据墙体厚度、防护等级及设计要求,在3-10mm范围内灵活定制。
Q3:能否多根电缆穿一根电气套管?
A:不可以。一根电缆穿一根电气套管是强制性要求。多根电缆穿越同一位置,应采用多管组合套管(B/C/D/E型),各电缆独立穿管。
Q4:人防密闭套管可以后期开孔安装吗?
A:不可以。应在墙体混凝土浇筑前预埋到位,后期开孔会严重破坏墙体防护结构,无法通过验收。
Q5:热镀锌与冷镀锌有什么区别?
A:热镀锌层厚度≥85μm,锌层与基材形成合金结合,附着力强,地下环境寿命可达20-30年;冷镀锌仅为表面附着,易脱落锈蚀,寿命可能缩短50%以上,不建议用于人防工程。
Q6:支持非标定制吗?
A:完全支持。奥凡科技可根据项目需求定制管径、长度、钢管数量、密闭肋尺寸等参数,提供来图加工服务。
九、公司实力展示区
巩义市奥凡环保科技有限公司
| 实力项 | 说明 |
|---|---|
| 专注领域 | 10年防水套管研发制造经验,专为特殊性能场所设计 |
| 产品矩阵 | 防水套管、防护密闭套管、电气组合套管、通风套管、人防密闭肋套管等全系列产品 |
| 质量标准 | 严格遵循02S404、07FD02等国家标准图集生产,出厂附带合格证、材质证明、第三方检测报告 |
| 服务能力 | 提供图纸深化、非标定制、现场技术支持、物流直发全流程服务 |
| 客户覆盖 | 产品遍及全国,广泛应用于人防工程、地下空间、市政管网、化工能源等领域 |
| 市场口碑 | 订单持续增长,以品质和服务赢得市场广泛认可 |
行业趋势洞察:当前人防密闭套管市场正从“单一产品采购”向“技术方案咨询+高标准产品供应”模式演进。具备深化设计能力、能提供非标定制与现场技术支持的厂家,更受大型总包单位青睐。奥凡科技以“精细、可靠、专业”为核心理念,正是您理想的合作伙伴。
