SC/RC单排电气组合套管 耐腐蚀穿墙预埋管 化工厂/地下隧道专用 支持非标定制

一、产品概述

本产品采用SC焊接钢管或RC镀锌管(水煤气管)为主材,经热浸镀锌工艺处理,专用于化工厂、地下隧道、综合管廊等工业及市政工程中电缆穿墙部位的预埋防护。产品具有良好的耐腐蚀性能、抗压强度和防水密闭性,可有效应对腐蚀性气体、地下水渗漏、机械冲击等复杂工况,支持按图纸非标定制。

适用场景:化工厂、地下隧道、地铁工程、综合管廊、污水处理厂、沿海建筑、矿山工程等需要耐腐蚀电缆穿墙防护的场所。

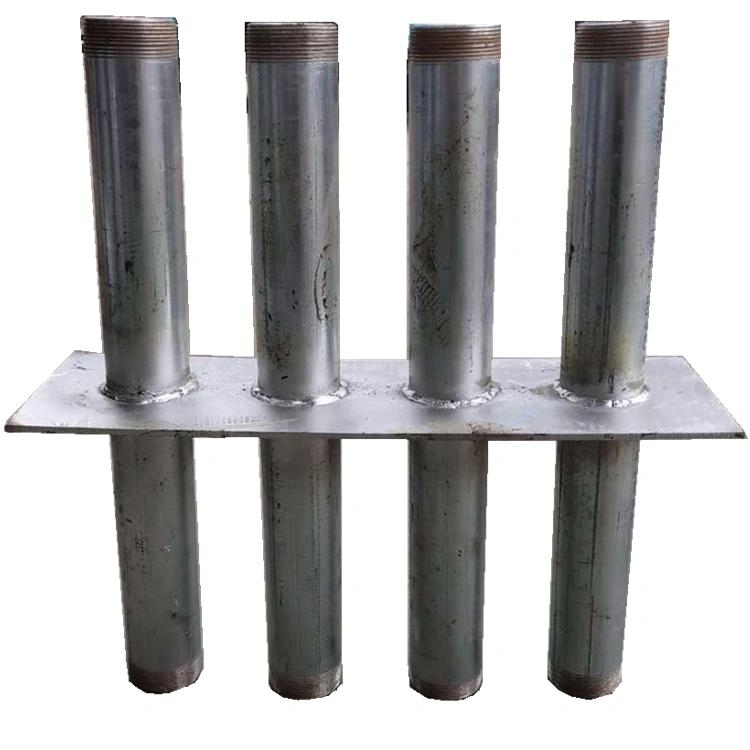

SC/RC单排电气组合套管图片

二、SC/RC管材说明

说明:根据HG-T 20666-1999《化工企业腐蚀环境电力设计规程》,腐蚀环境宜采用塑料穿线管,若须选用金属管,应采用热镀锌保护。本产品SC/RC系列均采用热浸镀锌工艺,满足化工及地下工程的耐腐蚀要求。

三、产品特点

• 耐腐蚀,适应严苛环境
  采用热浸镀锌工艺(符合GB/T 13912),内外表面锌层厚实均匀。SC/RC管本身具备一定的耐腐蚀性能,适用于化工厂、污水处理厂、沿海地区等腐蚀性环境。在腐蚀环境中,热镀锌层能有效保护金属材料,避免锈蚀和电化学腐蚀。

• 管壁厚实,抗压抗弯
  管壁厚度按GB/T3091标准执行,普通型与加厚型可选。超重型SC管壁厚可达3.2-4.2mm(DN25-DN125),机械力学性能强,抗压、抗弯性能优异,能承受施工及运行过程中的外部荷载。

• 内壁光滑,不伤电缆
  钢管内焊筋被拉除,内外表面光滑无毛刺,穿线时不划伤电线电缆绝缘层,确保电气安全。

• 单排组合,灵活定制
  支持单排多根组合,管径范围DN25-DN200,可按图纸定制任意孔数、孔径及管心距。非标尺寸、特殊长度、加厚壁厚均可来图加工。

• 预埋防水,密封可靠
  可加配密闭翼环(止水环),与结构钢筋焊接固定,阻断水、气沿管壁渗入。地下隧道工程中,穿墙管需满足GB 50108-2008《地下工程防水技术规范》一级防水要求。

四、技术参数(参考)

注:特殊墙体厚度、非标管心距、加厚壁厚、大直径组合(DN200以上)均可来图定制。

五、结构组成

1. SC/RC钢管主体 – 电缆穿越通道,承受外部荷载。

2. 密闭翼环(止水环) (可选) – 焊接于管身,与结构钢筋固定,阻断水、气渗入。止水环厚度3-14mm可选,翼环宽度40-50mm。

3. 防护抗力片(可选) – 安装于冲击波来向一侧,保护电缆(按工程等级配置)。

六、产品执行标准

• 管材标准:GB/T 3091-2015《低压流体输送用焊接钢管》

• 镀锌标准:GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》

• 防水标准:GB 50108-2008《地下工程防水技术规范》

• 化工规范:HG-T 20666-1999《化工企业腐蚀环境电力设计规程》

• 质保承诺:所有产品出厂前经过尺寸、焊缝、镀锌层附着力三重检验。提供原材料质保书及镀锌层检测报告。

七、为什么选择我们?

• 现货备料,快速响应 – DN25-DN200常用管材及镀锌钢板常备库存,急单可快速发货。

• 非标定制,图纸深化 – 提供来图加工服务,可按图纸定制孔数、管径、长度、壁厚、翼环尺寸。

• 全流程服务 – 从图纸确认→生产→热镀锌→质检→物流,一站式交付,并提供现场安装技术指导。

• 资质齐全,工程可溯 – 产品可追溯至原材料批次,提供完整的合格证、检测报告,满足工程验收要求。

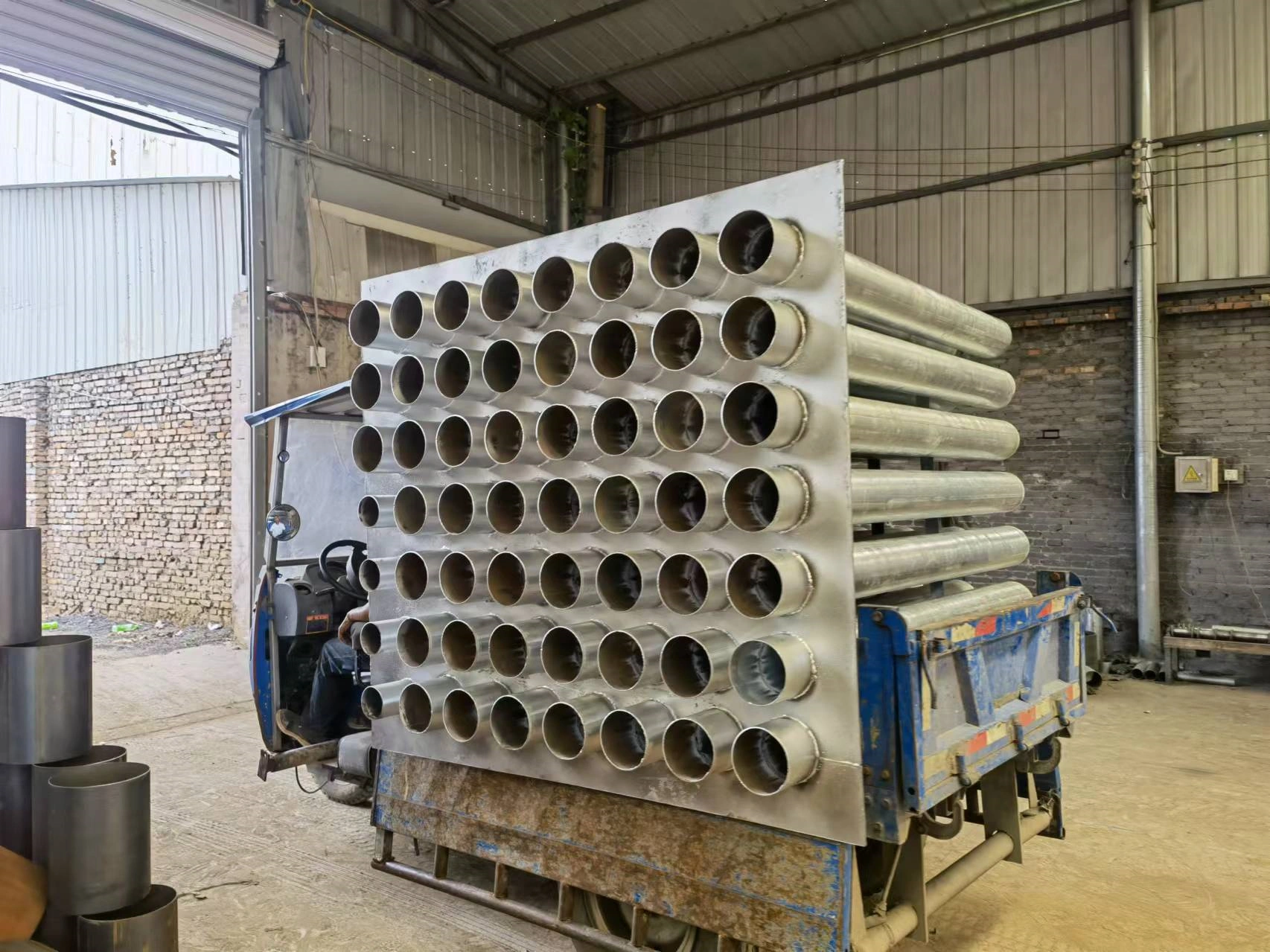

  人防区定制SC连排电气组合套管图片

八、订货须知(请提供以下参数)

为快速准确报价及生产,请在咨询时明确:

1. 管材类型 – SC(焊接钢管)还是RC(镀锌钢管/水煤气管)。

2. 墙体厚度(mm) – 决定电气组合套管长度。

3. 管径与孔数 – 例:DN100 × 3孔,或DN50×2孔 + DN80×1孔。

4. 壁厚要求 – 普通型/加厚型/超重型。

5. 是否需要密闭翼环及防护抗力片。

6. 数量(套)。
