地下室、电梯井等与水土日夜交锋的空间里,每一处管路穿墙接口都是建筑工程须严加防守的咽喉要道。建筑预埋单排电气组合套管(穿墙防水镀锌钢管)正是为这些关键部位量身定制的密闭防护组件。人防工程中,它被施工师傅称作“穿墙密闭肋”——如同给墙体加装一道金属肋骨,将水汽、毒气与冲击波死死挡在防护区之外。作为深耕行业十余年的防水套管源头工厂,奥凡环保科技专注为全国工程用户提供规格DN32-DN200的地下室/电梯井专用穿墙防水镀锌钢管组合套管。建筑预埋单排电气组合套管不是标准件,每一个项目都需要根据按需定制方案,从钢材选型、精密焊接到底座开孔,严格依照07FD02人防图集加工,确保每一根穿墙防水镀锌钢管都能与混凝土浇筑成牢不可破的整体。
一、产品介绍

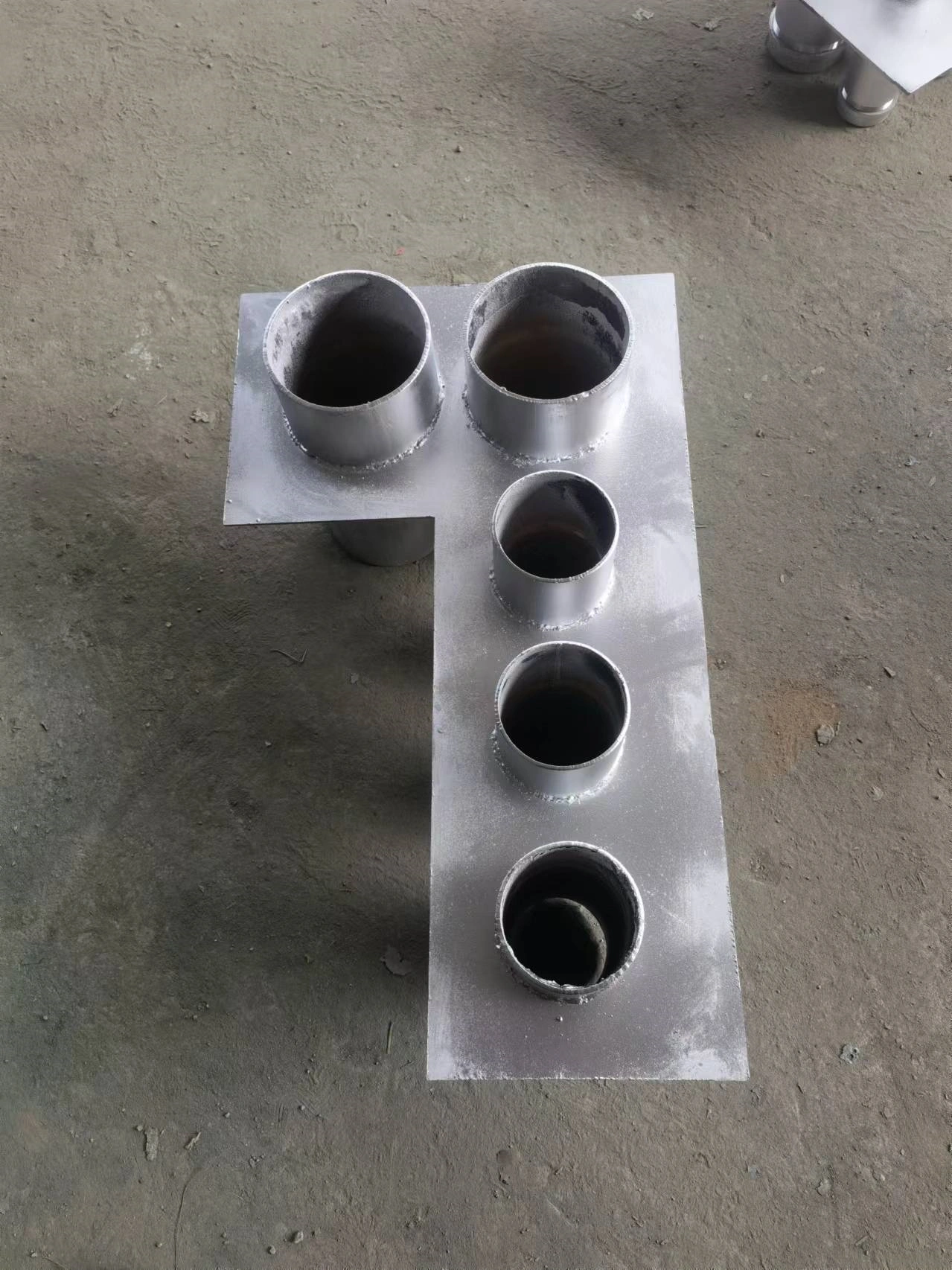

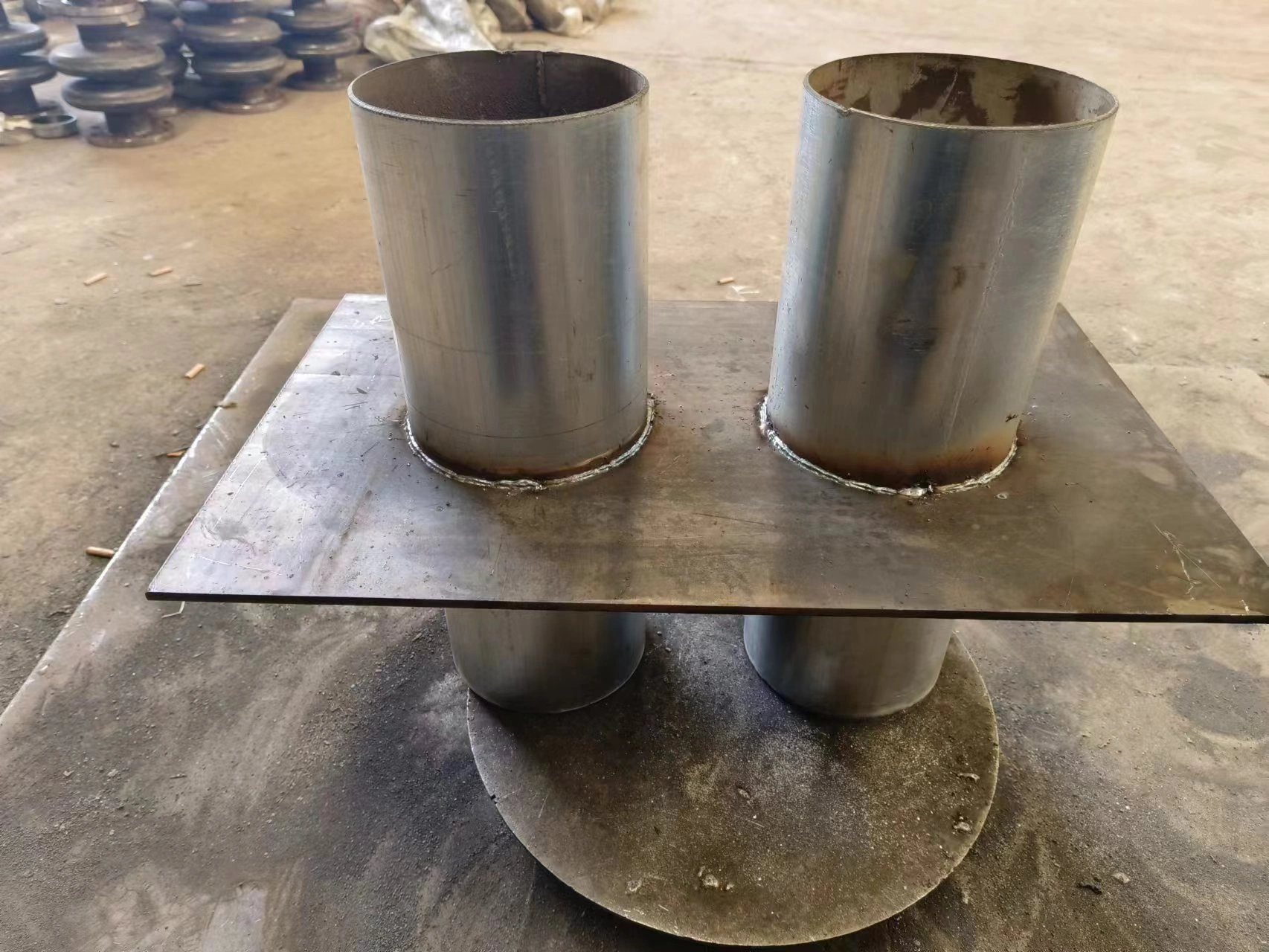

建筑预埋单排电气组合套管的核心结构并不复杂——由一块热镀锌钢板(密闭翼环)与数根穿墙防水镀锌钢管并排满焊组成。钢板负责在墙体内部形成阻水、阻气密闭面,钢管则为电缆电线提供专用穿越通道。单排设计的优势在于空间利用率高,特别适合地下室管线密集区域或电梯井狭窄墙面。

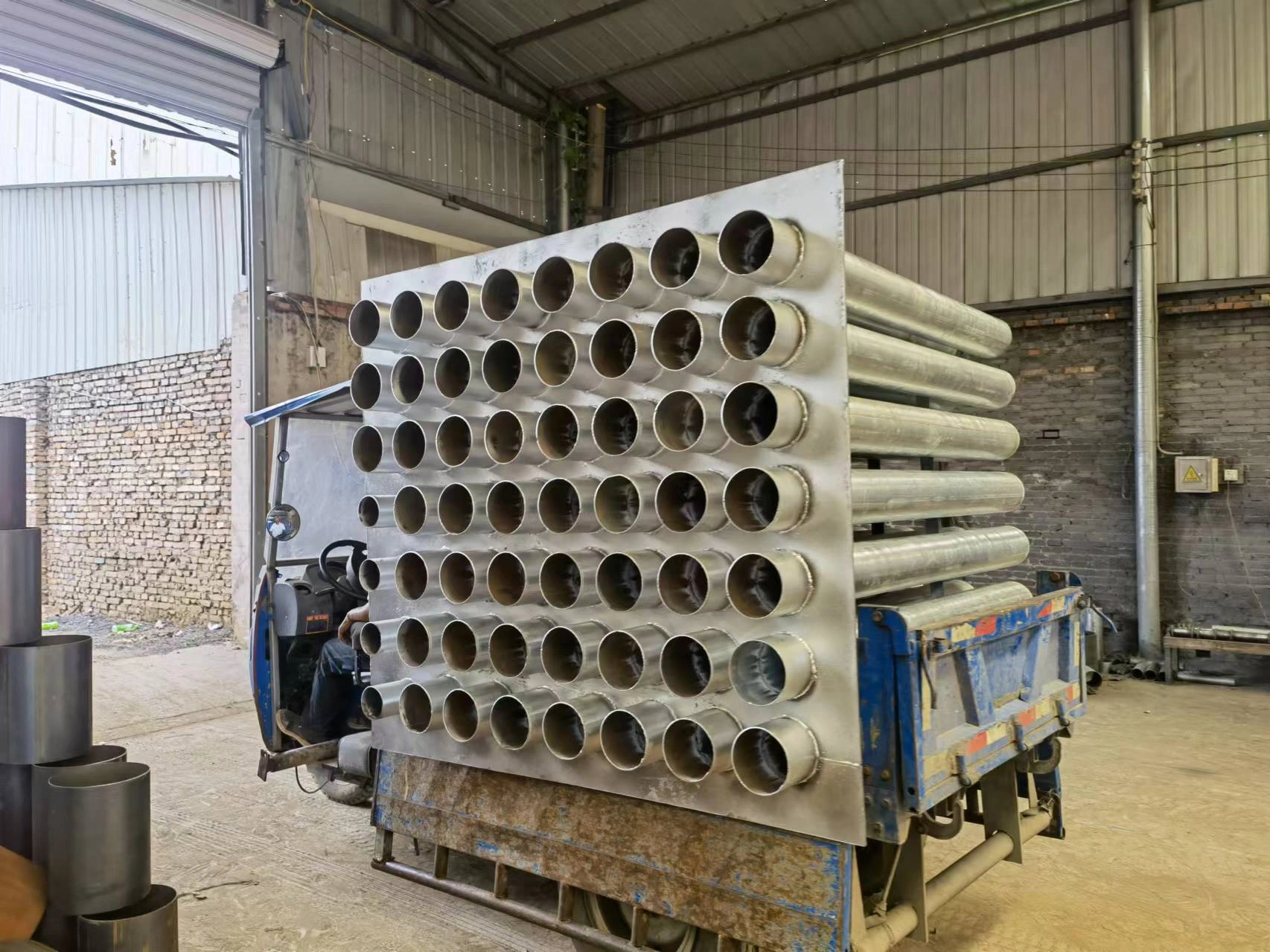

按需定制是这款地下室/电梯井专用穿墙防水镀锌钢管的核心特征。管径从规格DN32-DN200覆盖日常穿线需求,管子的数量完全由现场管线数量决定,可以是2根、3根、4根,甚至十余根整齐排布于同一块密闭翼环之上。管与管之间保持合理间距(一般100mm左右),既方便线缆分类穿越,又利于后期防火泥封堵操作。
材质上,奥凡环保科技选用壁厚不小于2.5mm的热镀锌钢管制作穿墙短管,人防等密闭要求严苛的部位则采用壁厚不小于3mm的钢管。密闭翼环钢板厚度为3-10mm,翼高(钢板伸出管壁的尺寸)为30-50mm。每根穿墙防水镀锌钢管与钢板之间的焊缝需饱满均匀,双面满焊,不得有夹渣或气孔,确保与混凝土墙体浇筑后浑然一体。
奥凡环保科技作为源头防水套管生产厂家,自有标准化生产基地,从钢材选型、模具开发到精密加工全链条自主完成,工程采购成本可降低15%-20%。2025年,公司引进数控激光切割机与全数控相贯线切割机,切割精度达±0.1mm,产品合格率提升至99.8%,为每一根穿墙防水镀锌钢管的精度与品质提供保障。
二、使用说明
建筑预埋单排电气组合套管须在混凝土浇筑前精准预埋,一旦浇筑完成便与墙体融为一体,不可更改。安装要点如下:
1. 定位放线。
根据设计图纸确定地下室/电梯井专用穿墙防水镀锌钢管的预埋位置,在钢筋绑扎阶段将密闭翼环焊接固定于墙体钢筋网片。密闭翼环应居中放置于墙体厚度中心,两端穿墙防水镀锌钢管伸出墙面50-100mm。
2. 焊接固定。
采用T42焊条将密闭翼环与结构钢筋点焊固定,焊点间距不超过500mm,防止混凝土浇筑振捣时产生位移。若为多管组合,需确保各管之间平行度误差不超过2mm/m,同心度误差不超过3mm。
3. 管口封堵。
浇筑前用管箍加堵头对穿墙防水镀锌钢管两端进行临时封堵,防止混凝土浆液倒灌入管内。DN80及以下管径可采用两端套丝加堵头封堵,DN100及以上管径采用沟槽盲板式封堵。
4. 浇筑与穿线。
混凝土浇筑时避开电气组合套管正上方直接冲击,振捣棒距电气组合套管保持合理距离。拆模后清理管内残留物,完成电缆穿线后,使用防火泥或聚氨酯发泡剂填充电缆与管壁之间的空隙,填充长度不小于管径的3倍且不小于100mm。
5. 密闭处理。
人防工程还需在电气套管两侧加装抗力片,以分散冲击波能量,提升抗爆性能。管口最终用密封胶或橡胶堵头封闭,防止异物侵入。
地下室与电梯井特殊注意:地下室处于高水位环境,建筑预埋单排电气组合套管的密闭翼环务*居中满焊,不得偏位;电梯井墙面空间狭窄,单排设计更显优势,预埋前需反复核对井道尺寸与管线走向,避免与导轨、层门装置位置冲突。
三、产品参数
以下为设计参数,实测参数以产品为准。
| 公称直径(DN) | 钢管外径(mm) | 管距尺寸(mm) | 适用墙体厚度 |
|---|---|---|---|
| 32 | 42.3 | 60 | ≥200mm |
| 40 | 48 | 75 | ≥200mm |
| 50 | 60 | 100 | ≥200mm |
| 70 | 75.5 | 125 | ≥250mm |
| 80 | 88.5 | 150 | ≥250mm |
| 100 | 114 | 200 | ≥250mm |
| 150 | 165 | 250 | ≥300mm |
| 200 | 219 | 300 | ≥300mm |
注:以上尺寸数据参照07FD02图集常规规格。
产品材质:Q235碳钢,热镀锌处理(符合GB/T 2518标准)
密闭翼环:
热镀锌钢板,厚度3-10mm,翼高30-50mm
密封性能:
耐受0.6MPa水压,气密泄漏量≤0.05L/(min·m)
抗冲击性能:
可承受核5级人防工程冲击波荷载(峰值压力≥0.3MPa)
防火等级:
符合GB/T 8624 B1级阻燃标准
执行标准:
国家标准图集《07FD02防空地下室电气设备安装》
根据客户施工现场环境不同,防水套管外观尺寸有所变化。 墙体厚度、管径组合、钢管数量、排列间距等参数均可按需定制。定制时请明确墙体实际厚度(决定电气组合套管总长度)、所需钢管数量与公称直径、翼环钢板厚度要求。
四、产品图片

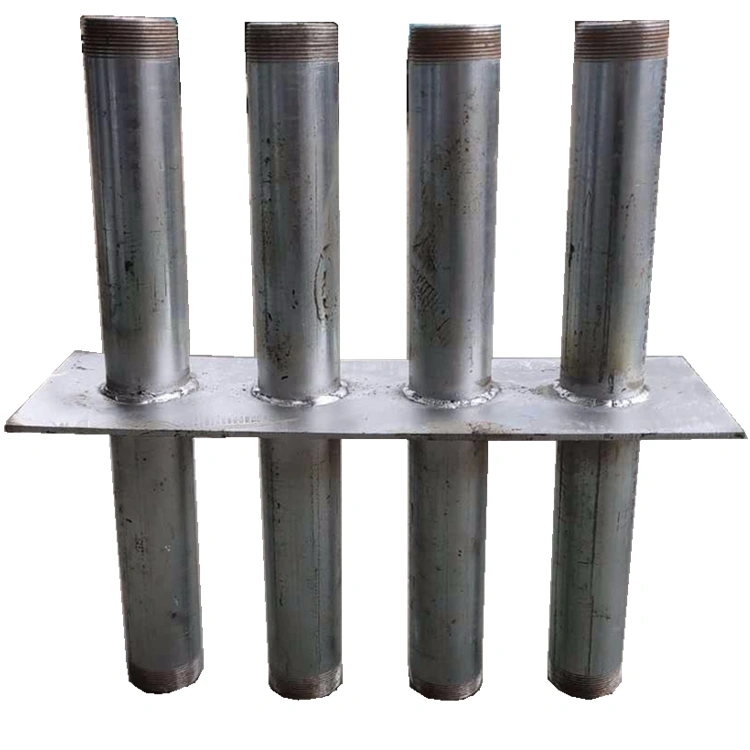

建筑预埋单排电气组合套管实拍图——热镀锌钢管与密闭翼环双面满焊成品展示

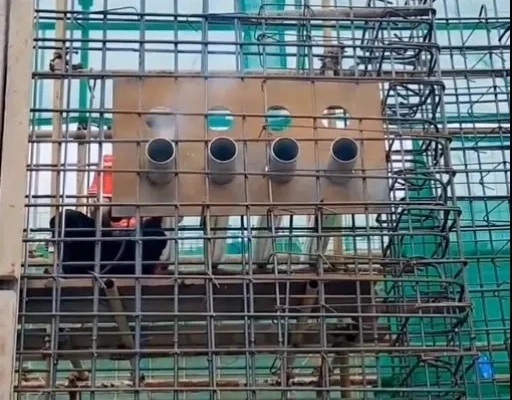

地下室/电梯井专用穿墙防水镀锌钢管现场预埋施工图——套管与墙体钢筋焊接固定示意

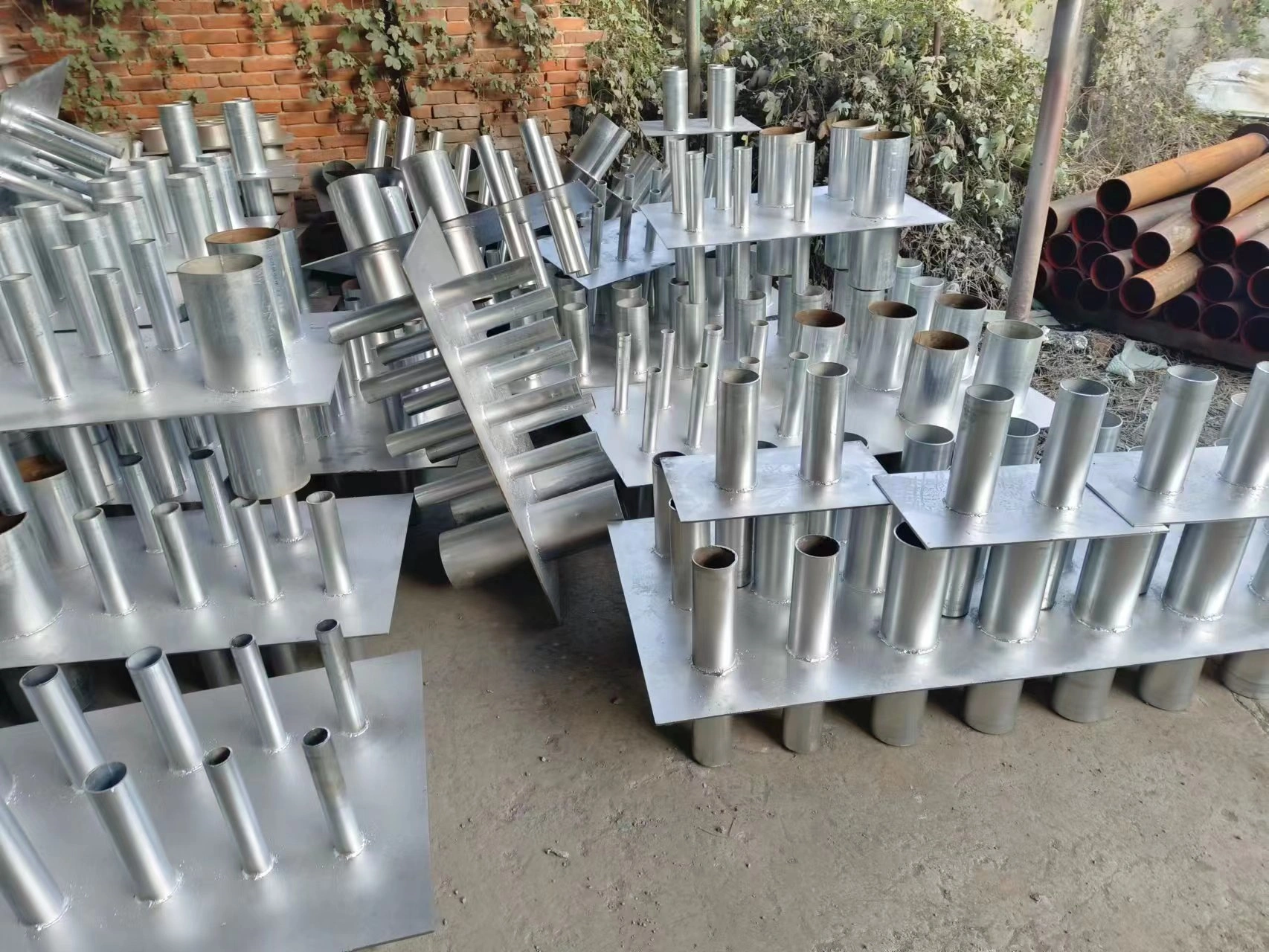

规格DN32-DN200按需定制组合套管成品库存图——多规格、多数量组合实拍
五、服务指南
1. 免费技术指导,免费**报价清单。 奥凡环保科技专业技术团队为您提供从选型、深化设计到安装指导的全流程技术支持。拨打咨询热线 150-9324-8915,免费**建筑预埋单排电气组合套管详细报价清单。
2. 产品如有质量问题,请与奥凡环保科技售后联系。 我们承诺每一根穿墙防水镀锌钢管出厂前均经过严格质检,如遇质量问题,及时响应处理。
3. 按国家“新三包法”规定,享受三包服务,整套设备享受免费保修一年。
4. 属于下列情况之一,不享受三包服务,但可付费维修,如需现场指导,需付差旅费:
4.1 消费者因使用、维护、保管不当造成损坏的;
4.2 非承担三包修理者拆动造成损坏的;
4.3 因不可抗力造成损坏的;
4.4 未按商家指导进行安装造成损坏的。
每一根建筑预埋单排电气组合套管,都是建筑工程地下防线中沉默的守护者。从地下室/电梯井专用穿墙防水镀锌钢管的材质甄选,到规格DN32-DN200的精密定制,奥凡环保科技始终以源头工厂的扎实工艺,为每一处管路穿墙节点撑起防水、防爆、防毒气的三重屏障。建筑预埋单排电气组合套管没有标准答案,每一个项目都需要量体裁衣的按需定制方案——这正是我们在数百个工地反复验证后得出的经验。如需了解更多关于建筑预埋单排电气组合套管、穿墙防水镀锌钢管、地下室/电梯井专用电气套管的按需定制方案,欢迎点击下方联系方式,与奥凡环保科技技术团队直接沟通。
