一、产品介绍
本产品为单排电气组合套管,专为现代建筑、通信基站、电力管廊及人防工程中的电线电缆穿墙、穿梁、穿楼板预埋保护而设计。
电气组合套管主体采用高强度Q235钢材或热镀锌无缝钢管制造,通过工厂预制工艺将多根单管按**间距焊接或卡接组合成一排。相较于传统现场单管绑扎的施工方式,本产品具有以下突出优势:
间距精准:工厂标准化焊接,孔距公差≤±0.5mm,有效避免混凝土振捣移位。
阻燃耐腐:热镀锌材质耐酸碱盐雾≥1000小时。
一体成型:自带止水钢板,兼具穿线与防水双重功能,节省现场加工工时。
超长质保:材料性能经加速老化试验验证,提供50年品质保证。
产品广泛应用于住宅楼板、人防地下室、地铁隧道、综合管廊、工矿企业及通信机房等场景,是电力与通信线路安全防护的理想选择。
二、使用说明
预埋定位:根据施工图纸,在墙体或楼板钢筋绑扎完成后、混凝土浇筑前,将组合电气套管放置于设计指定位置,并用扎丝或焊接方式与主体钢筋牢固固定。
间距确认:安装时应确保电气组合套管排面水平、孔位垂直于墙体表面。相邻两套电气组合套管并排使用时,边缘间距建议不小于10cm,以保障混凝土浇筑密实。
管口保护:混凝土浇筑前,务*用配套防尘盖或胶带封闭管口两端,防止水泥浆液流入堵塞管道。
浇筑振捣:浇筑混凝土时,振捣棒应避免直接触碰电气组合套管本体,防止位移或变形。
后期穿线:待混凝土强度达标、模板拆除后,清除管口临时封堵物,即可穿入电缆或光缆。穿线时建议使用引线器并涂抹专用润滑剂,防止划伤线缆绝缘层。
防火封堵:穿线完成后,按工程设计要求对管口与电缆间隙进行防火泥或防火包封堵,以实现整体防火阻燃。
三、产品参数
以下为设计参数,实测参数以产品为准。
根据客户施工现场环境不同,电气组合套管外观尺寸有所变化。
| 项目 | 参数详情 |
|---|---|
| 材质选项 | CPVC(氯化聚氯乙烯)/ 热镀锌钢管 / 304不锈钢 |
| 组合孔数 | 2孔 / 3孔 / 4孔 / 6孔 单排组合(支持非标定制) |
| 单管外径(mm) | Φ25 / Φ32 / Φ40 / Φ50 / Φ63 / Φ75 / Φ90 / Φ110 |
| 单管内径(mm) | 对应外径减壁厚(标准壁厚2.0-5.0mm) |
| 标准长度(mm) | 300 / 400 / 500 / 600 / 700 / 800 / 1000 (可按墙体厚度定制) |
| 中心距(mm) | 根据管径及工程要求定制,常规为管外径+20~30mm |
| 耐腐蚀性 | 耐酸碱盐雾试验≥1000小时(镀锌层≥85μm) |
| 抗压强度 | 扁平试验压至外径1/2无破裂 |
| 工作温度 | -30℃ ~ +105℃ |
| 连接方式 | 预埋固定,两端可用抗力片对电线电缆固定，内部填充 |
四、产品图片

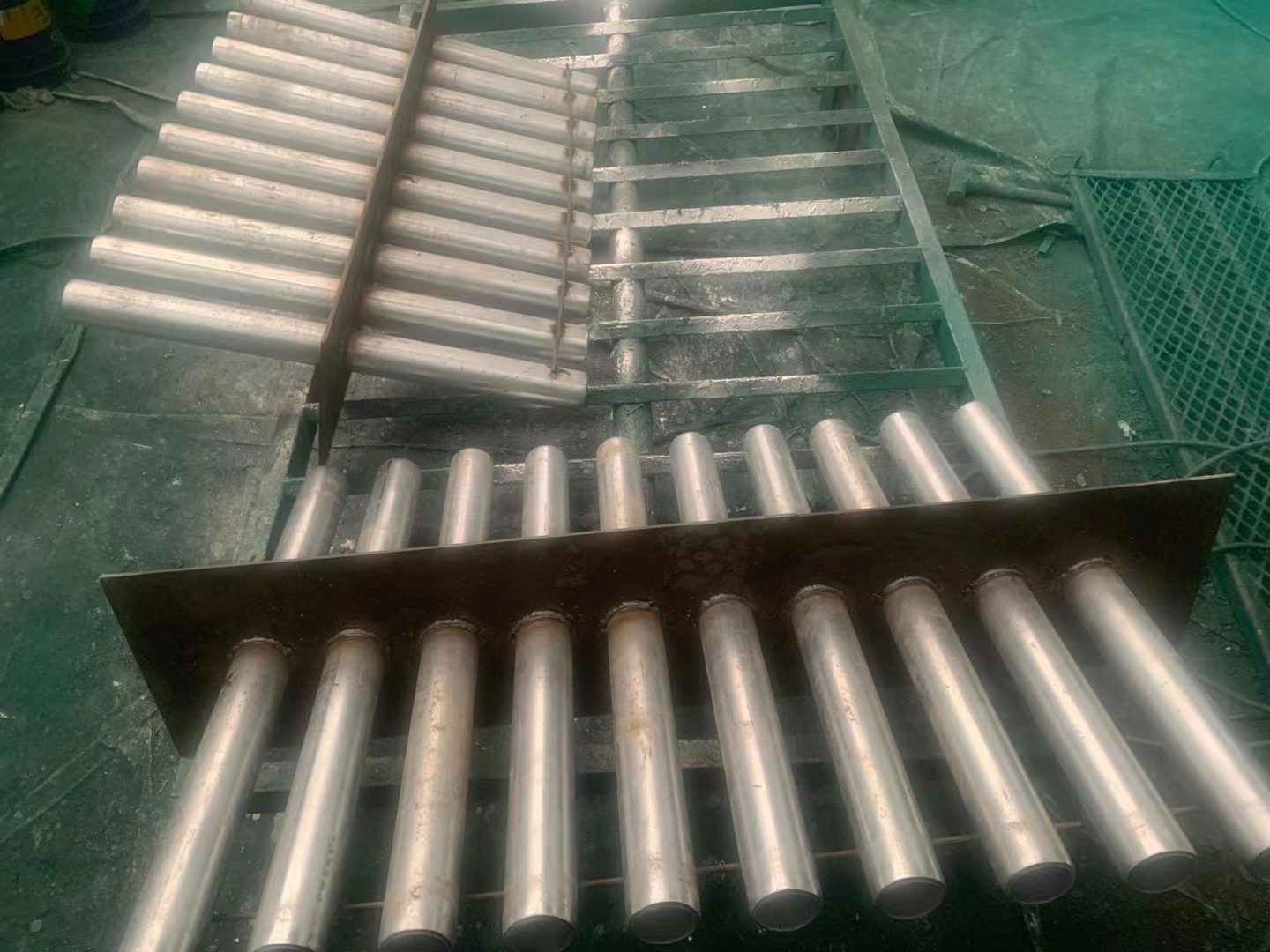

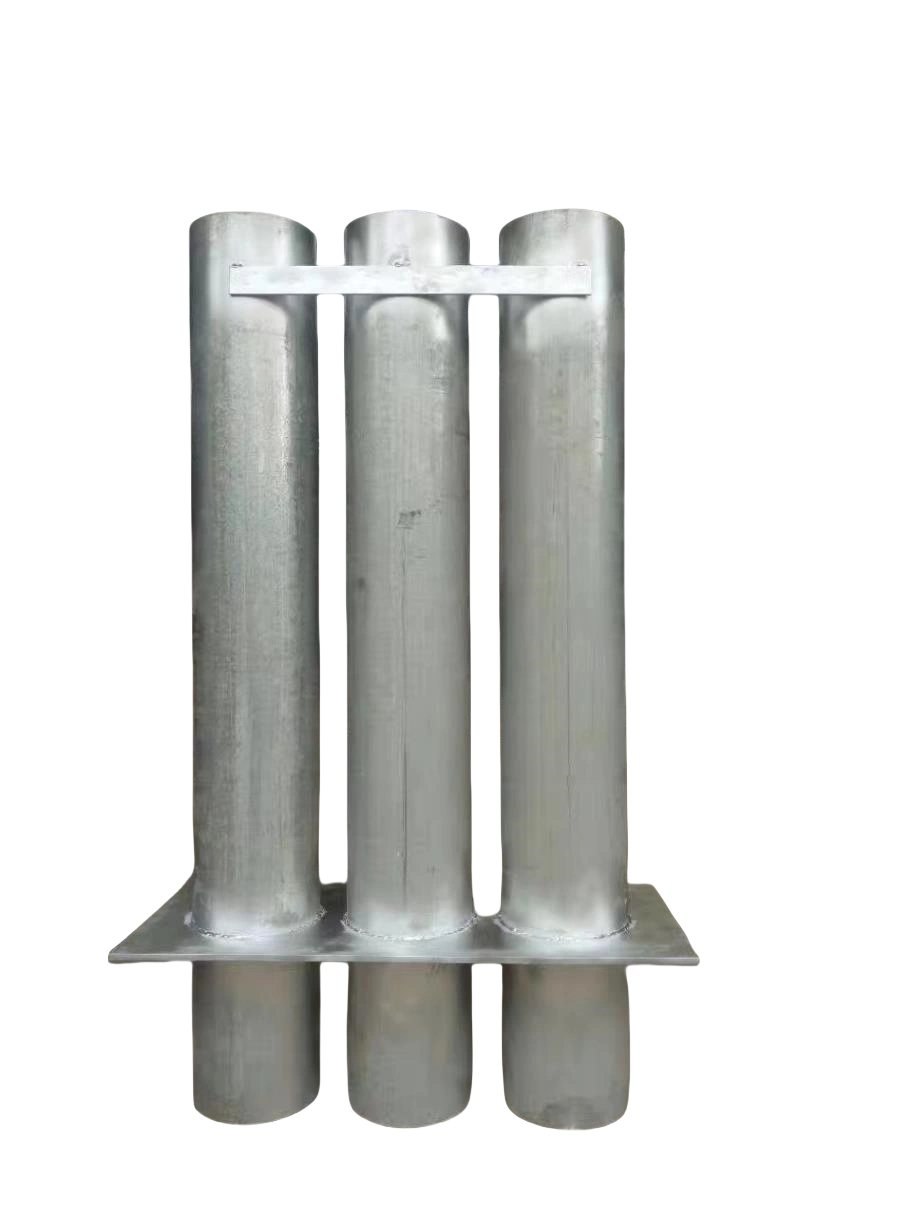

单排电气组合套管图片

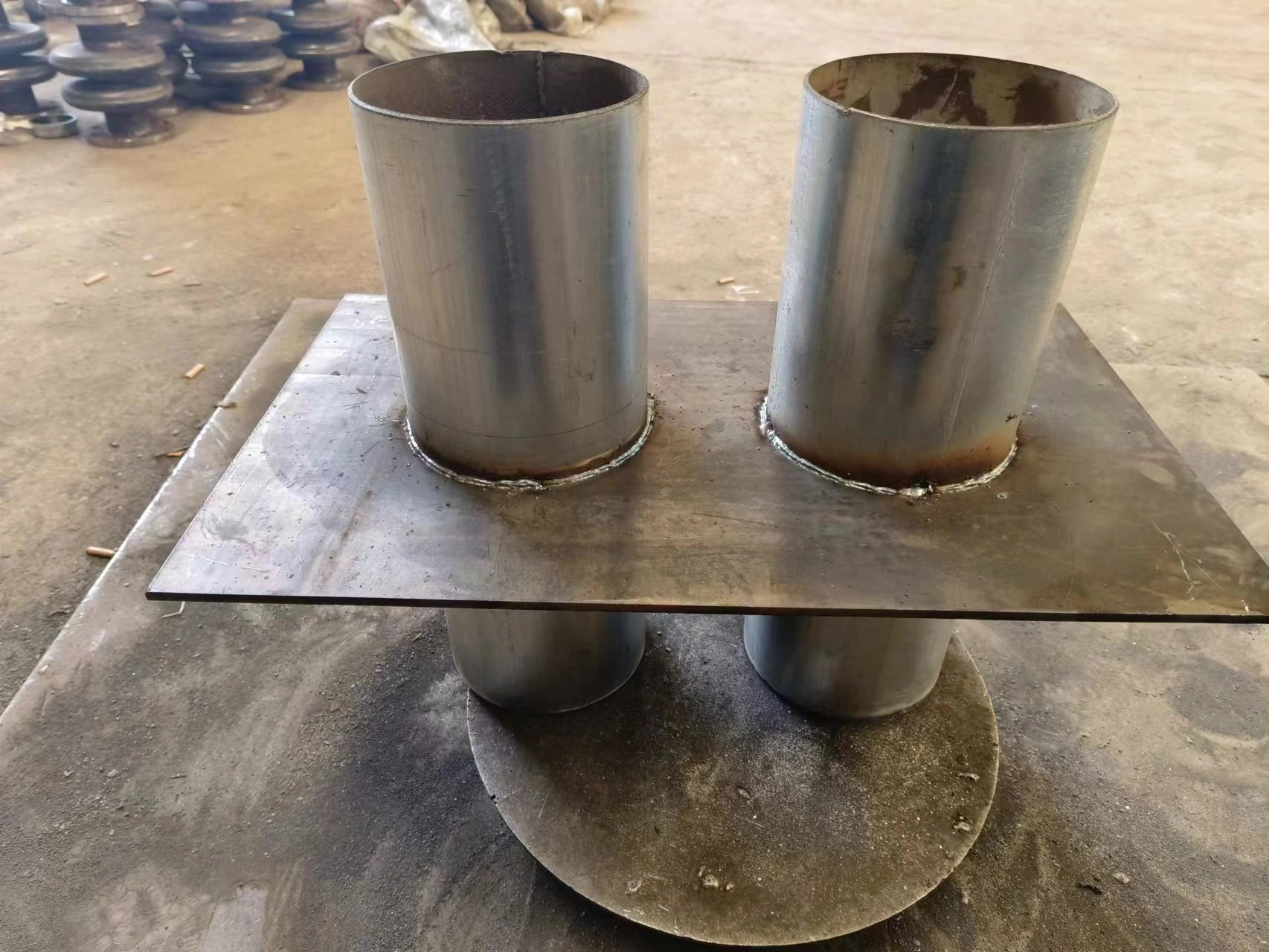

单排双管电气组合套管图片

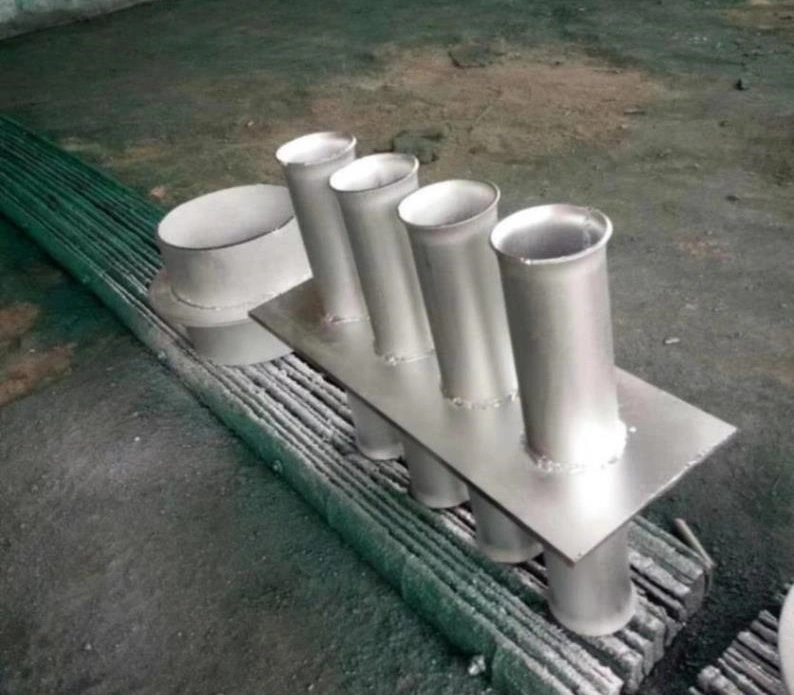

单排定制异形电气组合套管图片
五、服务指南
免费技术指导,免费**报价清单
我司专业工程师团队提供售前选型、施工安装建议等技术咨询服务,并可免费为您出具详细的产品报价清单。产品如有质量问题,请与奥凡环保科技售后联系
按国家“新三包法”规定,享受三包服务,整套设备享受免费保修一年。
属于下列情况之一,不享受三包服务,但可付费维修;如需现场指导,需付差旅费:
4.1 消费者因使用、维护、保管不当造成损坏的;
4.2 非承担三包修理者拆动造成损坏的;
4.3 因不可抗力造成损坏的;
4.4 未按商家指导进行安装造成损坏的。
