热镀锌地下室人防电气组合套管规格型号大全 DN25-DN400 A/B/C/D/E型齐全 07FD02国标 穿墙防水密闭预埋管 按需定制

奥凡环保科技 出品的热镀锌地下室人防电气组合套管,是严格遵循 07FD02国标图集 的全口径 穿墙防水密闭预埋管 系列。我们提供从 DN25 到 DN400 全部公称直径,涵盖 A/B/C/D/E 五种标准结构型号,支持任意行列数、异径混合排列的按需定制,以源头工厂的柔性制造能力,为全国人防地下室、地下综合管廊、人防防护工程提供“一次预埋、终生密闭”的线缆穿越保护。

一、全口径覆盖:DN25-DN400 规格型号大全

本电气组合套管规格型号大全 是目前行业内覆盖极全的人防密闭套管产品线,可满足从单根控制线到密集电缆群的全部穿越需求。

全系列热镀锌处理:上述全部口径管材均采用热浸镀锌工艺,密闭肋焊接后整体吊镀,镀层全覆盖,绝无死角。

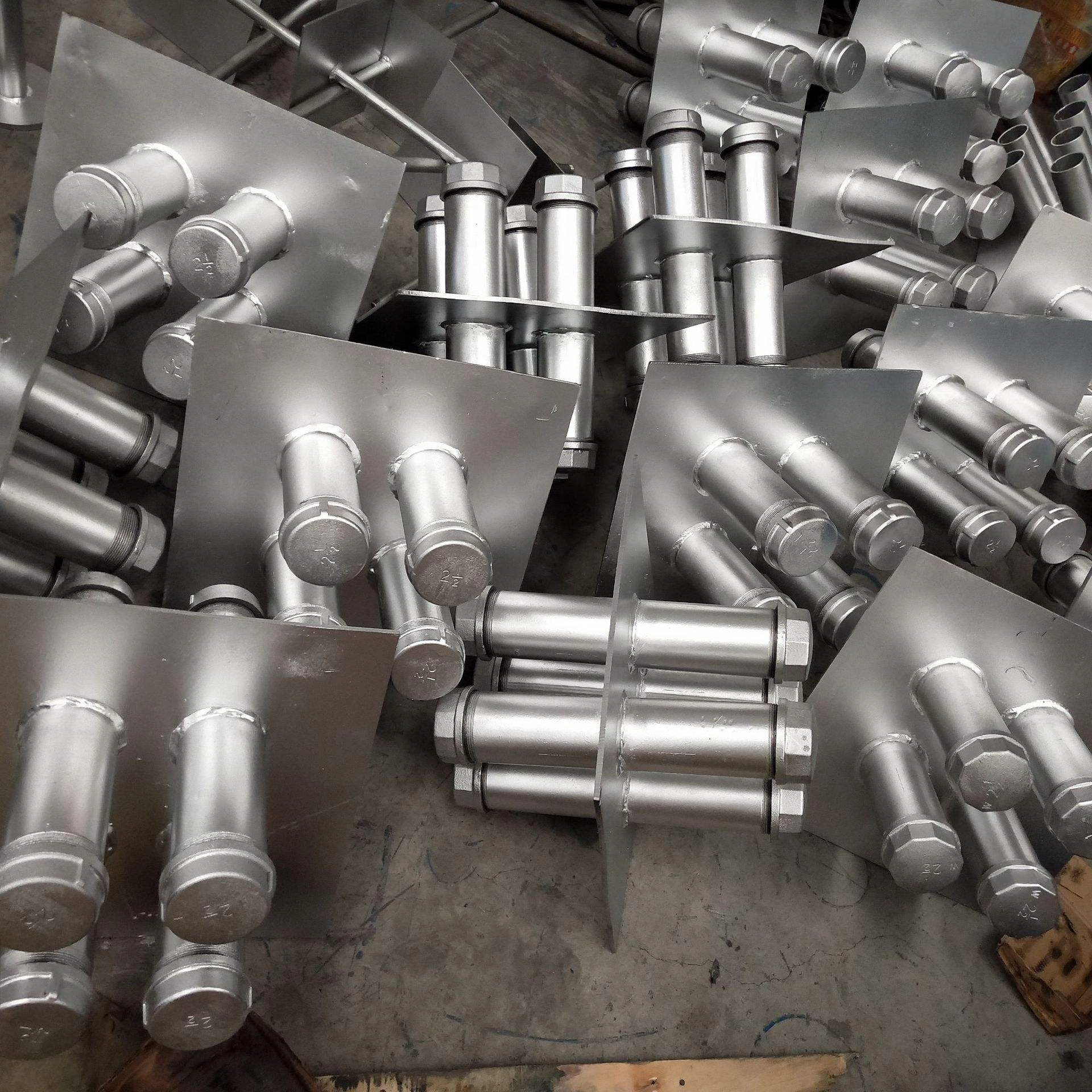

二、型号体系深度解析:A/B/C/D/E 型任意组合

依托 07FD02 国标 密闭肋设计原则,奥凡将产品科学划分为五大结构型号,**任意跨越需求均有匹配标准型,并均支持 按需定制行列数。

A型(单管密闭肋):单根SC钢管 + 独立圆盘密闭肋。适用于零星预留管、后期增补穿越孔。DN25-DN400 均可单独定制,是改扩建与备管的**选择。

B型(双管并列密闭肋):两根同径SC管共用矩形/椭圆形密闭肋,保持恒定间距。适合一主一备的供配电干线穿越。

C型(单排多管组合):一行多列,条形连续密闭肋板。 常用于墙高受限区域,水平排列线缆束,如人防地下室顶板下方穿越。

D型(双排多管组合):上下两行,矩形整体密闭肋框架。可区分强电/弱电排管,或一路工作、一路备用的分区布置。

E型(连排矩阵组合):多行多列密集矩阵,箱式整体加强肋框。 DN25-DN200 全口径支持连排,是大容量电站、多回路系统穿越的核心预埋件。E型标配整体热镀锌角钢边框,方便吊装就位。

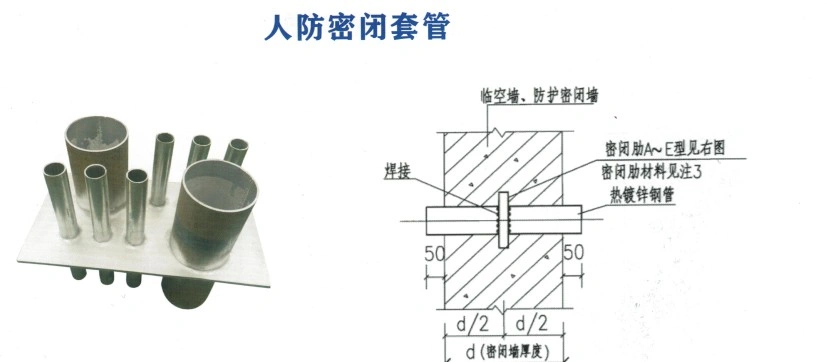

三、穿墙防水密闭原理:07FD02 密闭肋核心设计

每一套奥凡 热镀锌穿墙防水密闭预埋管 均严格遵循《07FD02 防空地下室电气设备安装》图集中电气套管节点。

1、防水止水机制:密闭肋钢板与套管双面满焊形成T型止水环,嵌入混凝土墙后极大延长渗水路径。肋板外缘增设膨胀止水槽(可选),与混凝土结合部形成迷宫效应,抗渗等级达P10以上。

2、气密与冲击波密闭:在人防工程战时封闭要求下,套管内部在电缆穿越后以专用堵料填充,与外部密闭肋共同形成耐0.1MPa以上冲击波超压的气密屏障,杜绝有毒烟气经套管渗入。

3、热镀锌双重防腐:地下室潮湿环境(相对湿度常达85%以上)对预埋件腐蚀性极强。奥凡坚持“整件吊镀”,镀锌层在混凝土中形成稳定钝化膜,并作为牺牲阳极保护焊接区,杜绝“肋板锈胀裂墙”的安全隐患。

四、按需定制与柔性制造能力

“按需定制”是奥凡环保科技的核心服务承诺。不论您需要的是非标口径、特殊行列数、加厚墙体对应长度,还是异径混排,都能精准实现。

1、管径定制:DN25-DN400全系列可选,并可定制非标管径(如DN70等)。

2、排列完全自由:单排、双排、连排行数/列数无限制,异径混合排列(例如一排里同时包含DN50、DN65、DN80)全可定制。

3、密闭肋升级:可选6mm、8mm、10mm加厚密闭肋;材质可选304不锈钢密闭肋用于强腐蚀环境。

4、墙厚精准适配:套管长度 = 墙厚 + 2×保护层,完全匹配200mm~800mm各类非标墙体。

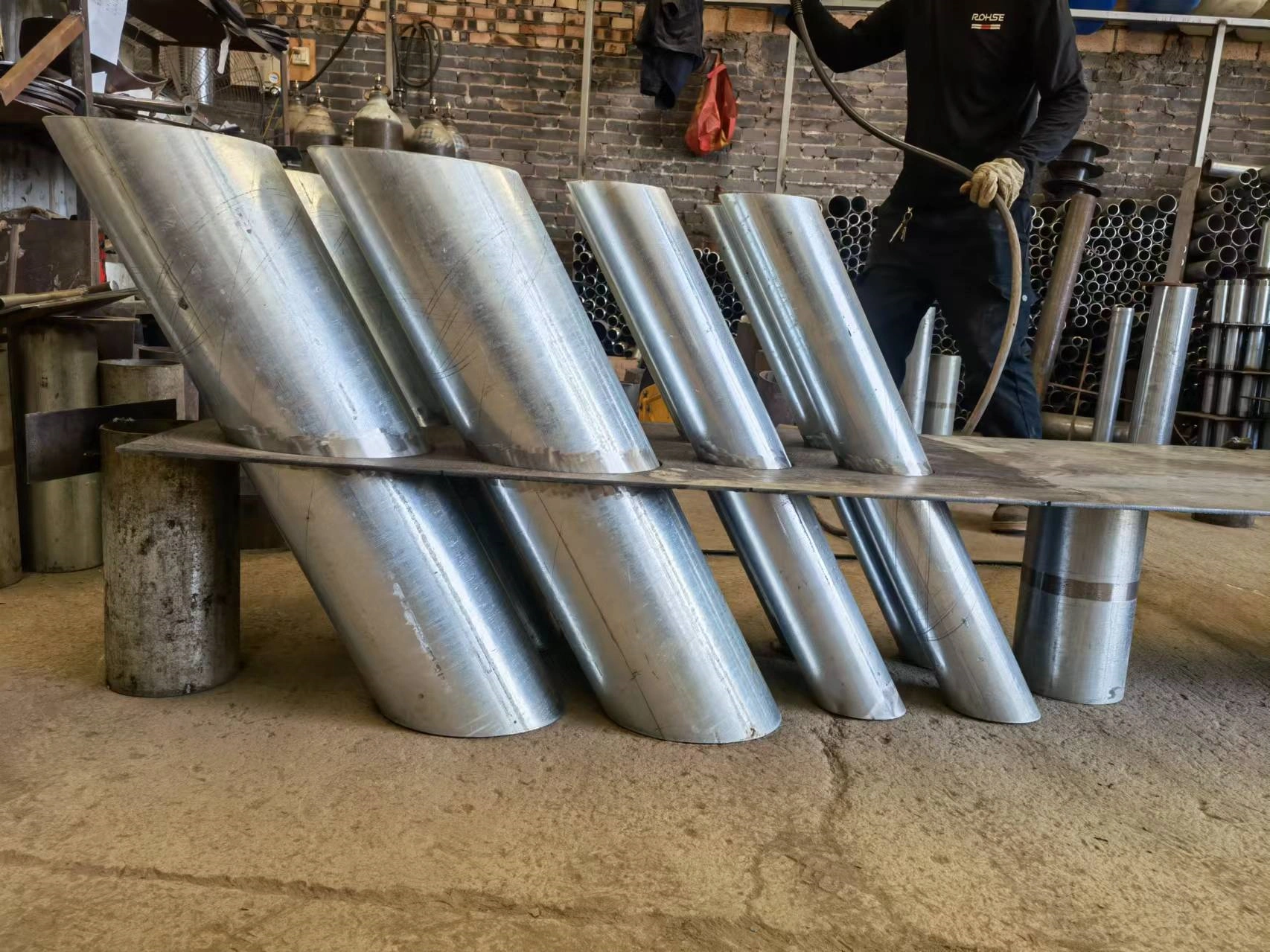

定制斜型热镀锌电气组合套管图片

五、工程应用与验收**

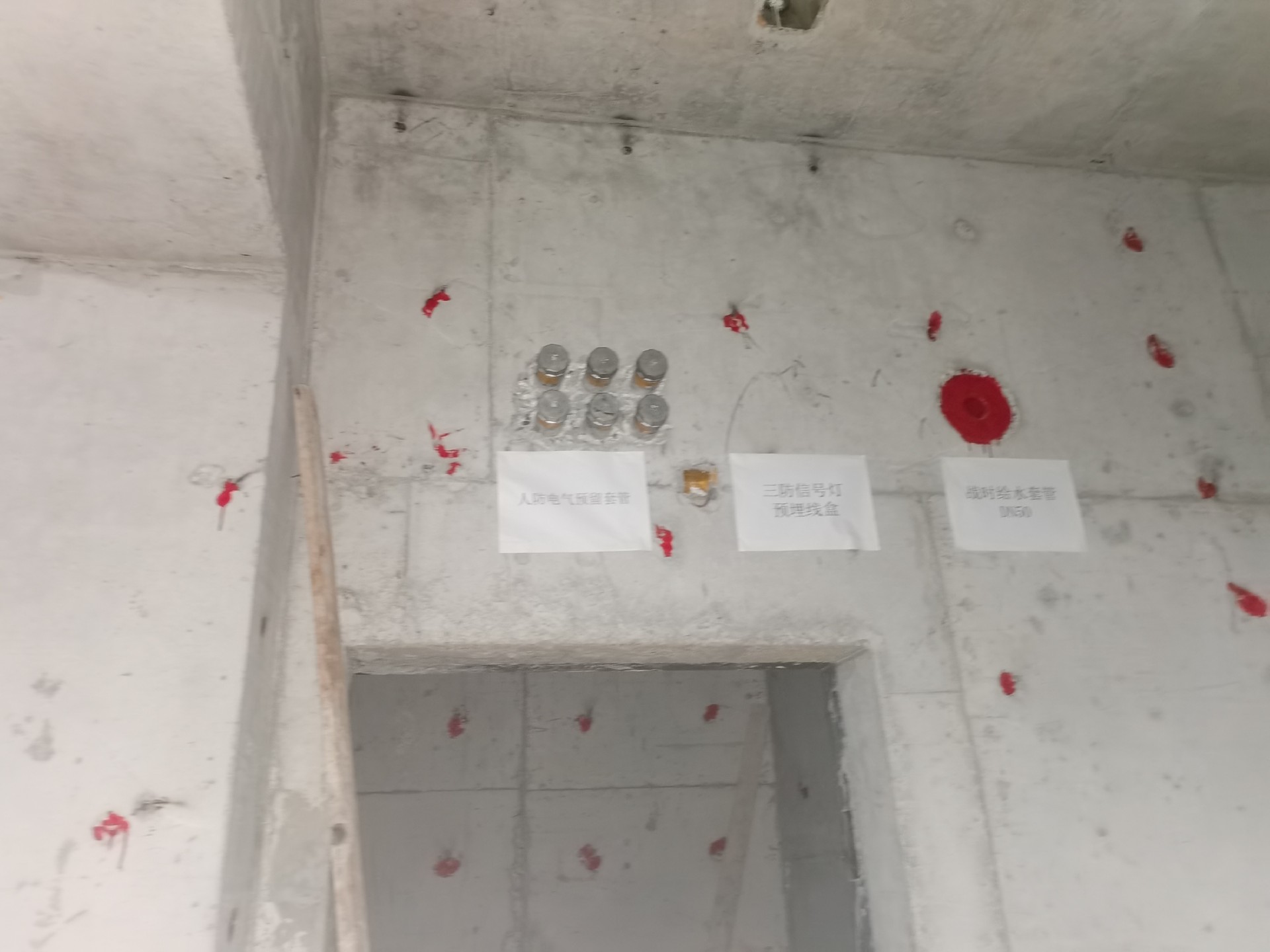

适用环境:附建式/单建式人防地下室、地铁人防区间、地下综合管廊、核电站辅助厂房、大型地库变配电室等。

安装交底:奥凡为每一批次 地下室人防电气组合套管 提供详尽预埋固定指导,推荐采用钢筋夹固法,**轴线偏差 ≤ 2mm/m,管口平面与模板紧密贴合。

六、规格参数总览表(示例配置)

注:上表为常用组合,奥凡全系均接受 按需定制,具体项目配置请咨询确认。

**全系列报价与选型建议:咨询时,给出您项目的穿越回路数、电缆外径及墙体厚度。奥凡环保科技将根据您的实际需求,从规格型号大全中挑选** A/B/C/D/E 型方案,并提供具有竞争力的厂家直供批发价。
