电力套管是什么材质？镀锌电气组合套管 热镀锌Q235碳钢 锌层≥85μm 壁厚≥2.5mm 07FD02国标 人防工程专用 来图定制 工厂直发

产品名称:07FD02国标人防工程专用镀锌电气组合套管(热镀锌Q235碳钢)

人防工程及地下密闭空间的严峻环境中,电力与信号线缆的安全穿越是维持防护体系运转的生命线。本产品专为防空地下室、地铁人防段及高等级防护墙体设计,严格遵循国家建筑标准设计图集 07FD02(GJBT-1003) 及 GB 50038-2005《人民防空地下室设计规范》 研发制造。采用热镀锌Q235碳钢一体成型,不仅满足≥2.5mm的超国标壁厚底线,更依托≥85μm的致密锌层构筑长效防腐屏障。无论是抵御核冲击波的瞬时高压,还是阻断战时生化毒剂的细微渗透,奥凡环保科技的电气组合套管均能**契合人防工程“防爆波、防毒气、防渗漏”的三大核心防护需求。

一:国标级硬核材质,极限工况下的坚盾

1. 精选Q235碳钢基材——刚柔并济的力学基石

本产品主材选用符合GB/T 700标准的Q235-A**碳素结构钢。该材质屈服强度≥235MPa,抗拉强度达370-500MPa,具备**的塑性和韧性。即便在核5级、核6级等高烈度冲击波荷载下,其极低的冷脆性转变温度也能**管体不发生脆性断裂,为墙体内部线缆提供**坚固的“金属廊道”。市场上部分劣质产品采用普通钢板冒充Q235碳钢,极易在长期应力作用下锈蚀变形,埋下重大验收隐患。我们坚持提供原厂材质单与第三方检测报告,**基材溯源真实可靠。

2. 热浸镀锌工艺与≥85μm锌层——百年工程的防腐根基

针对地下高湿、酸碱侵蚀等复杂工况,我们拒绝采用易脱落的冷镀锌或表面刷漆工艺,**执行GB/T 13912 热浸镀锌国标。通过精准控制的450±5℃高温浸锌工艺,使锌液与Q235碳钢基体发生冶金反应,形成致密的锌-铁合金层。管体锌层平均厚度严格执行梯度化标准:

管壁厚度≥6mm时,平均锌层厚度≥85μm

管壁厚度3-6mm时,平均锌层厚度≥70μm

管壁厚度<3mm时,平均锌层厚度≥55μm

实测盐雾耐受试验≥500小时无红锈生成,**在地下潮湿环境中防腐寿命远超普通产品。采购时可要求供货方提供磁性测厚仪现场抽检数据,验证锌层真实厚度。

二:工程级结构参数,毫米间的安全守护

1. 强化壁厚与密闭翼环——构筑第一道物理防线

依据《人防工程施工及验收规范》(GB50134-2017)强制要求,用作密闭套管的钢管壁厚不得小于2.5mm。本产品在此基础上**升级配置:

标配管壁厚度≥2.5mm,核5级及以上工程可升级至≥3.0mm,**在冲击波荷载作用下管体结构完整

密闭翼环(密闭肋) 采用δ3-10mm热镀锌钢板加工,翼高控制在30-50mm。常规工程使用5.5mm,核5级及以上建议使用10mm

翼环与管体采用双面满焊工艺,焊缝高度≥5mm,焊缝区域饱满均匀、无夹渣气孔

密闭肋需与套管双面满焊且与墙体钢筋绑扎固定,密闭肋宽度需超出套管外径100mm,从结构上阻断毒气沿管壁渗透的通道。

2. 精密内壁倒角处理——保护电缆绝缘层

根据07FD02图集技术细节要求,所有套管内壁需光滑无毛刺,端部需做倒角处理(≤0.5×45°) 。这一关键细节可防止电缆穿线时绝缘层被划伤,避免因施工操作导致线缆破损引发的漏电或通信故障。奥凡环保科技在每根管材出厂前均执行严格的内壁打磨与倒角工序,**穿线顺畅无阻。

3. 抗力片与气密性设计——应对**冲击

针对临空墙等直接迎爆部位,产品配备防护抗力片,设置于镀锌电气组合套管两侧,用于分散冲击波能量、提升整体抗爆性能。核5级及以上工程配套密闭肋+抗力片双重防护结构,管体可承受≥0.3MPa的峰值冲击压力。

三:专业技术参数对照表

所有焊缝均经煤油渗透试验或气密性检测,核5级以上工程需通过气压0.05MPa保压30分钟无泄漏的严苛测试。

四:全场景防护应用,6大核心穿墙部位

根据07FD02图集及202**新版规范,以下部位强制安装电气组合套管,**战时防护效能达标:

① 防护密闭墙: 人防工程的第一道屏障。采用带密闭肋的热镀锌钢管,壁厚≥3mm,密闭肋用≥5mm热镀锌钢板双面满焊,与墙体钢筋形成整体防御结构。需同时抵御冲击波压力和阻止毒剂渗透。

② 临空墙(直接迎爆面): 镀锌电气组合套管安装需强化抗冲击设计。直径≥DN50的镀锌电气组合套管需增设加强筋,密闭肋宽度加大至100mm,焊接采用“坡口焊+探伤检测”工艺,中心与墙面垂直度偏差≤3mm。

③ 密闭隔墙: 执行“双密闭”标准。除常规密闭肋外,两端加装防爆波活门,电缆穿管后缝隙用防火密封胶分层填塞,侧重区域隔离功能,防止有害气体在不同防护单元间扩散。

④ 顶板部位: 兼顾防水与防爆双重需求。预埋中心偏差≤5mm,顶部外露长度严格控制在25mm,所有穿越顶板的镀锌电气组合套管需参与闭水试验,稳压30分钟无渗漏。

⑤ 滤毒室与扩散室: 与通风系统密切联动。镀锌电气组合套管加焊5cm高密闭翼环,两面满焊**气密性,配合通风管道坡度设置,**战时能快速形成30-50Pa的超压环境。

⑥ 人防门门框墙与防爆波电缆井: 出入口防护密闭门、密闭门门框墙应预埋4-6根备用镀锌电气组合套管,管径50-80mm,管壁厚度≥2.5mm。

适用工程类型: 防空地下室、地下指挥所、地铁人防段、地下综合管廊、人防物资库、地下医院、高层建筑地下室、化工与石油设施等。

五:灵活定制与工厂直发——奥凡环保科技的一站式护航

1. 来图定制,全场景适配

人防工程图纸各异,标准定型产品往往难以满足现场复杂需求。奥凡环保科技依托多年技术积累,提供来图定制与非标设计服务。支持任意管径(DN25-DN200)、任意孔数(从2根至数十根)、任意管心距的自由组合设计。常用规格备有原材料,交货快至3-7天。定制前建议制作“电缆-套管匹配表”,**电缆总截面积不超过套管内截面积的40%。

2. 工厂直发,品控直达工地

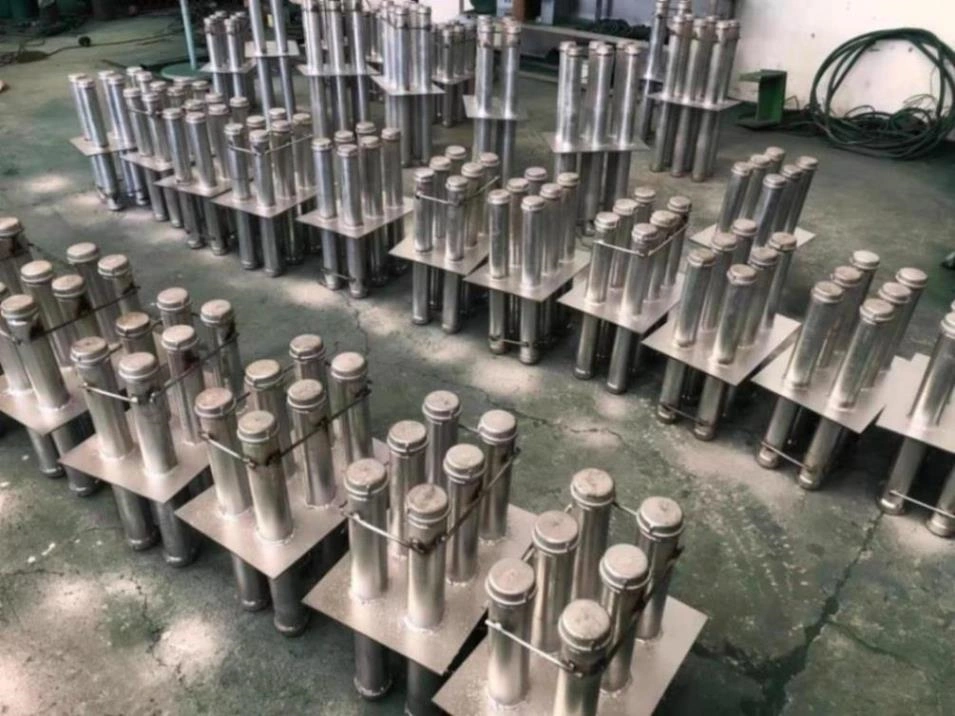

作为源头生产厂家,奥凡环保科技实施从原材入厂到成品出库的全流程质检体系。钢材进厂核验质保书及炉批号,镀锌环节严格监控锌锅温度与浸锌时间,成品出厂前****执行外观检验与焊缝抽检。通过精简中间流通环节,以工厂直发模式实现品控直达工地,既**产品质量可追溯,又显著降低采购成本。

3. 配套齐全,现场即装

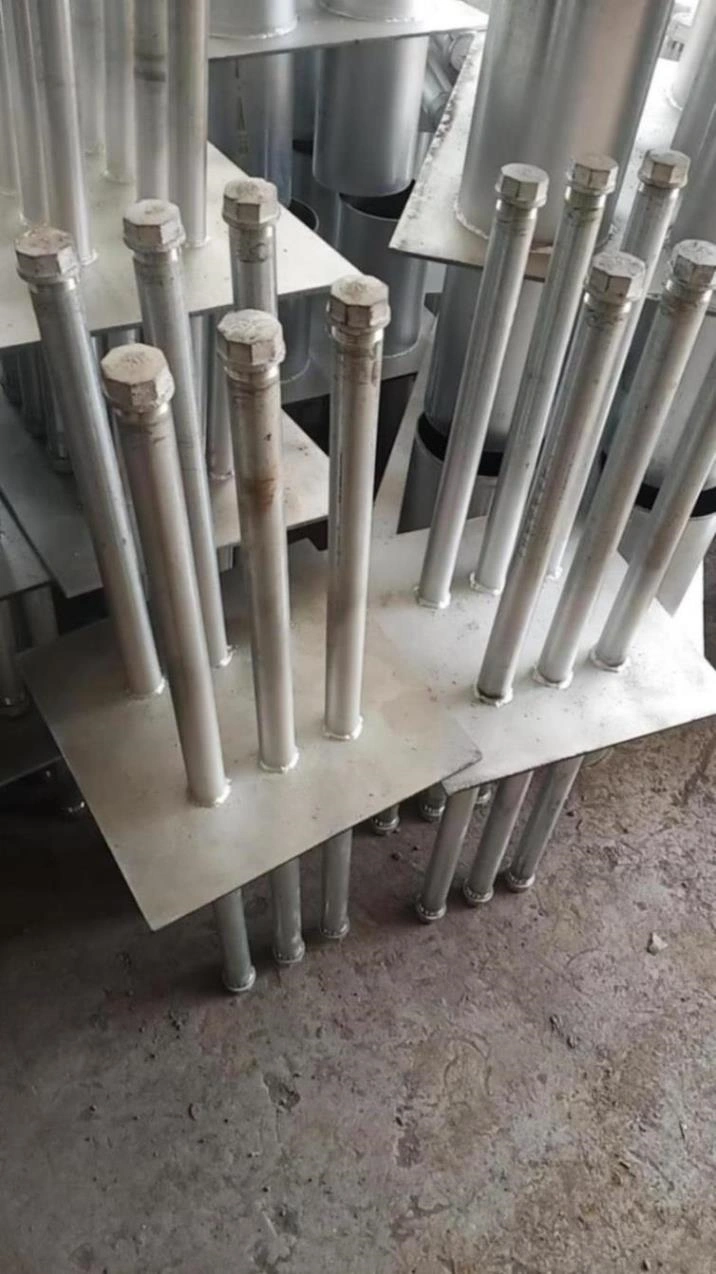

每套产品成套提供:热镀锌钢管+密闭翼环(密闭肋)+防护抗力片(按防护等级配置)+过线盒(可选) ,所有焊缝均经气密性检查合格。同时提供详细的技术交底资料,涵盖三维坐标定位、焊接固定、密封填充等关键工序的操作要点,**安装精度一次达标。

六:安装施工核心要点(技术交底摘要)

为协助施工单位一次通过验收,奥凡环保科技梳理关键施工要点如下:

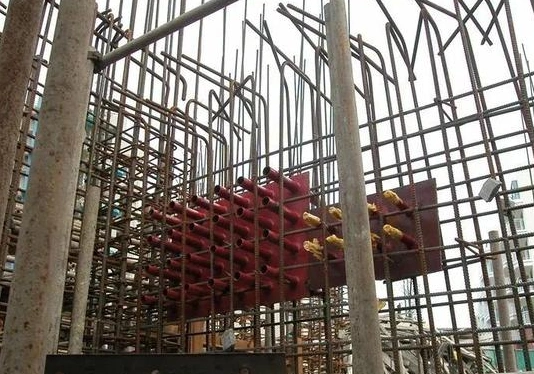

三维定位: 使用激光水平仪确定镀锌电气组合套管中心线,偏差≤3mm。穿越临空墙、防护密闭隔墙时,镀锌电气组合套管中心距门框300-500mm,轴线与墙面垂直(误差≤2mm)。

焊接固定: 混凝土墙采用焊接固定,焊点间距≤200mm。密闭翼环与墙体钢筋网片焊接,防止混凝土浇筑时位移。

伸出长度控制: 电管两端伸出墙面≥50mm,水管≥40mm,风管≥100mm,两端伸出长度需保持一致。

密封分层处理: 第一层填塞防火岩棉至1/3深度(密度≥180kg/m³),第二层灌注防水油膏或环氧树脂至2/3深度,管口两端用密封胶封闭。填充长度≥管径3倍且≥100mm。

气密性验收: 核5级及以上工程需做气密性测试,气压0.05MPa,保压30分钟无泄漏。建议采用“分段填充+可视化验收”方式提升密闭合格率。

工程无小事,预埋定乾坤。奥凡环保科技——以国标为尺,铸防护基石。

无论您是大型人防工程的总包方,还是专业水电施工班组,我们都将为您提供免费的技术选型咨询、规范的来图定做以及**的工厂直发服务。
