一、产品说明
本款人防镀锌电气组合套管,依据 07FD02《防空地下室电气设备安装》 图集制作。用于电缆、管道穿越人防墙体或 密闭隔墙 时预埋。属于地下工事 电气预埋 构件,墙板浇筑后无法更替。管壁厚度按 07FD02 标注尺寸执行,成品运抵现场可直接用于 防护单元 预埋施工。

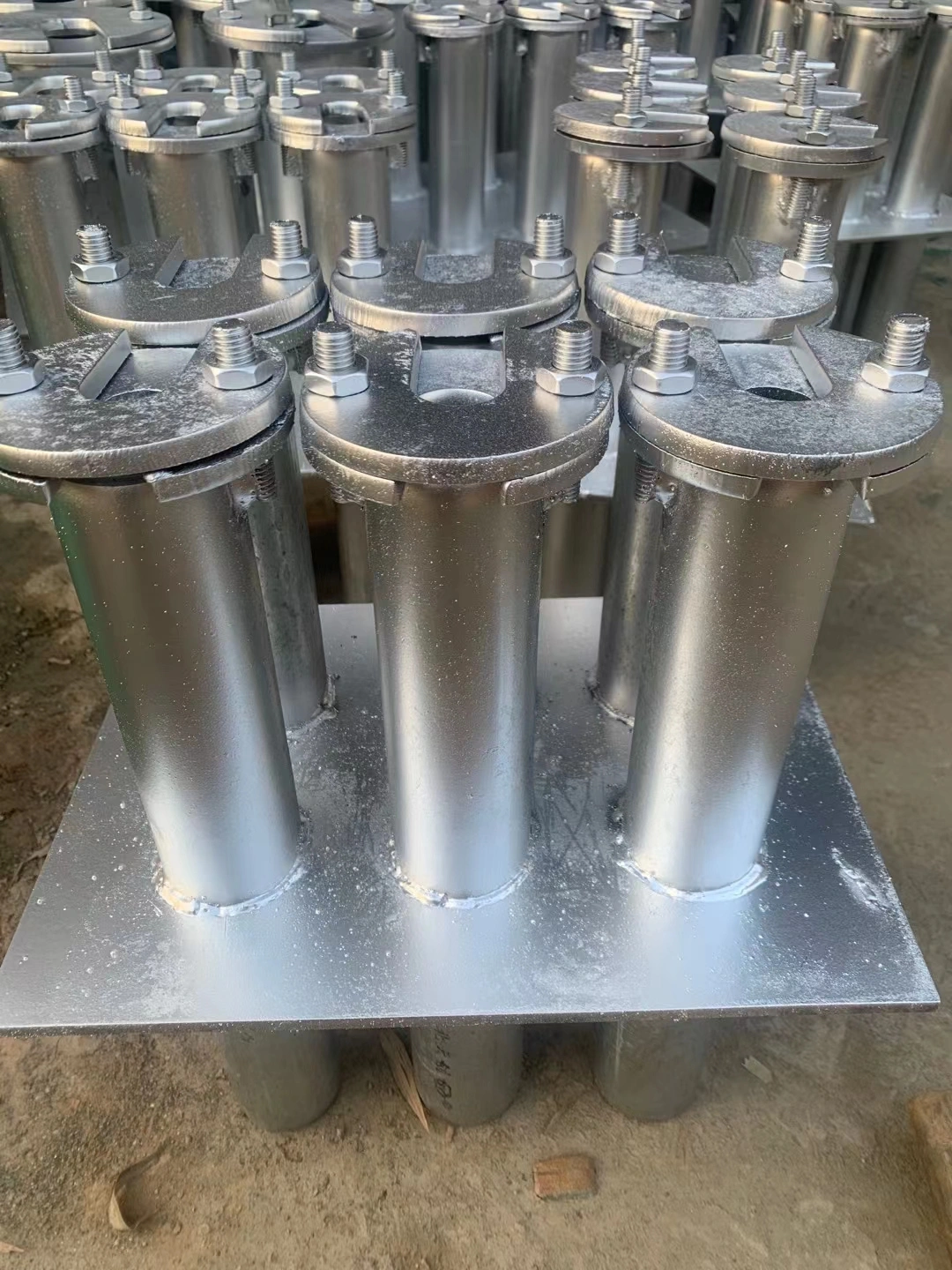

带抗力片的热镀锌人防防护密闭电气组合套管实拍图片
主要构成与特点:
基材:整套 人防密闭套管 采用 Q235碳素结构钢,延展性尚可,可焊性不错。屈服强度 指标不小于235MPa,承受 冲击波荷载 工况下管身不会出现塑性变形。
防腐层:表面做 热浸镀锌 处理。跟冷镀锌不同,热镀锌层与钢基体之间形成 合金过渡层,结合紧密,不易剥离。镀层局部受损后,会通过 牺牲阳极效应 对裸露铁基体提供持续保护。这层皮让 人防镀锌电气组合套管 在地下水汽环境中具备较长抗锈年限。

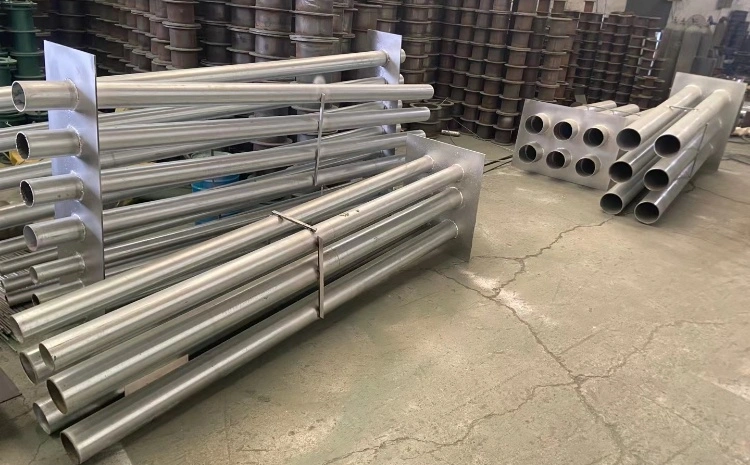

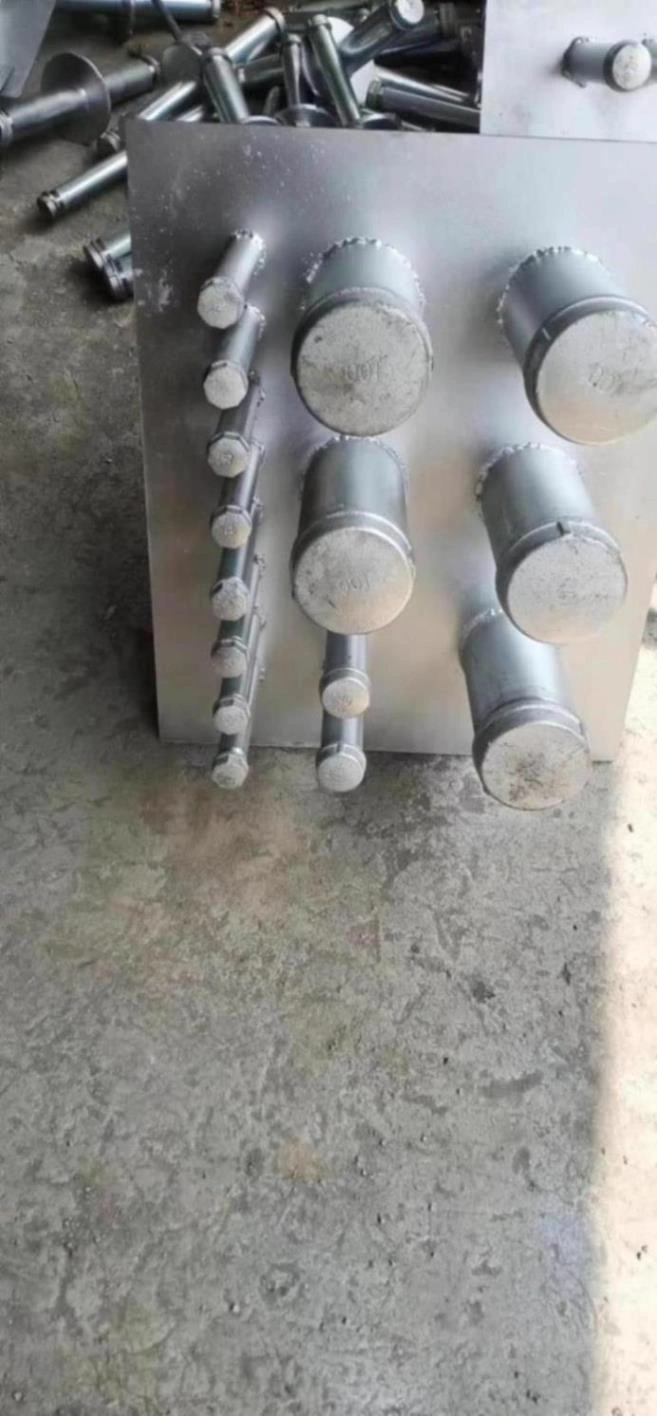

结构:组合式预埋件 形式,多根镀锌管与 密闭肋 钢板先行组焊成整体。这种做法让穿墙节点 防护密闭性能 更可靠,与现浇混凝土的 握裹力 也更强。
用途:**人防地下室。成品满足防爆、防毒气、防渗水三项密闭要求,战时强电线路穿越防护墙体时使用。
二、安装要点
1. 预埋定位
施工方提供墙体厚度、穿管根数、管径及排布草图,我方承接 人防组合套管来图定制。

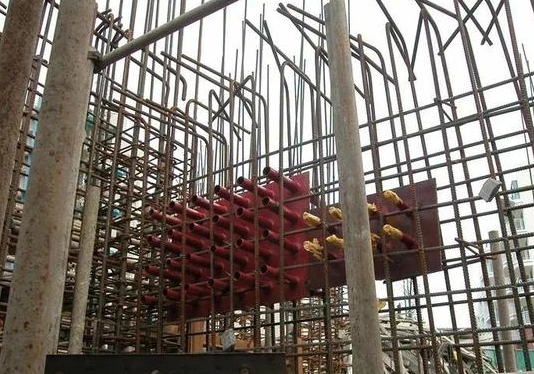

浇筑混凝土前,将 人防密闭套管 中部的 密闭肋 钢板置于墙体中心线位置,与墙体钢筋点焊牢靠,防止振捣过程中移位。
2. 穿缆后封堵
电缆敷设完毕,电气套管与电缆之间的环形空隙需用 人防专用环氧树脂、密封胶泥或防火堵料 填充密实,以达到 气密性 和防火等级。
电气组合套管两端应按设计图加装 抗力片(压紧螺母/法兰),增强对 冲击波 的抵御。
3. 镀层保护
07FD02国标镀锌套管安装 环节,不得随意切割、刮擦镀锌层。电焊造成的局部破损应即时用 富锌漆 或 冷喷锌 修补,不然锈就是从这儿起的。
三、规格参数
| 项目 | 指标 |
|---|---|
| 基体材质 | Q235 碳素结构钢(屈服强度 ≥235MPa) |
| 遵循标准 | 07FD02 人防国标图集 |
| 表面工艺 | 热浸镀锌,生成 合金过渡层 |
| 镀层厚度 | ≥ 85μm(比市面普通制品厚实,耐腐蚀更好) |
| 管壁厚度 | ≥ 2.5mm(按人防 冲击波荷载 要求设定) |
| 供货方式 | 人防组合套管来图定制、热镀锌穿墙套管厂家直发 |
| 适用部位 | 防空地下室、人防掩体、地下指挥所 电气预埋 穿 密闭隔墙 处 |
四、几个常见问题
Q1:热镀锌跟冷镀锌怎么区分?为什么图集指定要热镀锌?
热镀锌是把钢管浸入熔融锌液里,锌跟铁表面产生 冶金结合,生成的那层 合金过渡层 厚实又咬得死,一般不少于70μm。冷镀锌就是用电沉积附着一层薄锌,厚度十来二十微米,一碰就掉皮。人防工程地下潮气重,07FD02图集写得很清楚,应用热镀锌,锌层不小于85μm。你拿个冷镀锌的过去,质监站卡尺一量,气密性 这块就不给签字。
Q2:管壁2.5mm是硬性要求?薄一点有没有余地?
没有余地。07FD02热镀锌电气套管 不光是为了穿电线,它是 防护密闭 结构的组成部分,要跟墙体一起抗住战时的 冲击波荷载。2.5mm这个数是图集强制条文,就是防止墙体受力时电气套管断裂或压溃。壁厚不够的 人防密闭套管,验收过不去,这没啥好商量的。
Q3:现场自己拿镀锌管和钢板焊一个行不行?
不太建议。现场一动电焊,原有的 合金过渡层 就烧坏了,密闭肋 的垂直度、焊缝的 气密性 很难控制到位。焊完再补漆,看着也不像原装的,验收时候容易被挑毛病。直接订购 热镀锌穿墙套管厂家直发 的成品,整体性好,密闭性更有谱,算上人工料钱,有时候 地下人防电气套管价格 还比现场做更合算。
Q4:定做怎么走流程?要给你什么?
1、你把图纸或者明细表(管径、根数、墙厚)发来,我给你走 人防组合电气套管来图定制。
2、我这边技术员会看一眼管子排得密不密,太密了混凝土流不下去,握裹力 要打折的。
3、你确认加工图,我这边下料、组焊、打磨、送镀锌。
4、成品出来后直接 厂家直发 到工地,收货时你清点下数量,拿卡尺量量壁厚。
Q5:镀锌层运输或安装时磕伤了怎么处理?
小面积的划痕,用 锌含量96%以上的冷喷锌 或者 富锌底漆 补一下,补厚点,超过100μm就行了。要是撞坏了一大片,那得拉回厂里重新过锌锅,不然那地方锈得快。
Q6:人防验收重点看什么?
管子上标的规格跟图集对得上不。
现场拿测厚仪抽检壁厚(≥2.5mm)和锌层厚度(≥85μm)。
密闭肋 的焊缝是不是连续饱满,有没有夹渣气孔。
管口 抗力片 装了没有,装得规不规范。
Q7:这个镀锌层能用多少年?
人防镀锌电气组合套管 的本体寿命跟建筑主体是一样的。地下潮湿环境里,85μm的热镀锌层扛个二三十年问题不大。综合看 地下人防电气套管价格 和后期维护的账,用这个料还是划算的。
五、订货联系
想询价或者下单,给下面这些信息就行:
草图或图纸:标好管径、数量、墙厚。
特别要求:比如要加厚镀层、非标管径、特殊间距排布。
收货地址:算运费和到货天数。
说一句:东西厂里直接做、直接发,没有中间转手。货到了工地,壁厚、锌层这些硬指标当场拿尺拿仪器都能验。建议卸货时候看一眼,有磕碰当场说清楚,后面省事。
