地下人防工程围护结构中,镀锌电气组合套管扮演着电气线路穿墙通行的关键枢纽角色。当电缆穿越防空地下室临空墙、防护密闭隔墙或密闭隔墙时,普通穿墙预埋方式难以抵御战时爆炸冲击波、毒气渗透乃至日常地下水渗漏侵袭。一套严格遵循国家建筑标准设计图集07FD02制造的热镀锌国标07FD02人防密闭肋,凭借镀锌层≥85μm长效防腐体系、壁厚2.5mm起结构强度,构筑起一道可靠屏障。本文从图集规范、材质工艺、镀锌防腐机理、排数定制逻辑及工程验收要点等维度,系统解读这款人防密闭肋产品的技术内核,为设计选型与现场施工提供参考依据。
一、07FD02图集框架下的产品定位
07FD02图集全称为《防空地下室电气设备安装》,由国家建筑标准设计网发布,代替04FD02版本,主编单位为北京市建筑设计研究院。该图集系统规定了人防管线穿越围护结构的做法、电缆桥架穿越人防围护墙做法、电气线路明管敷设防护密闭做法等内容。镀锌电气组合套管作为其中“穿墙管密闭肋”章节的核心构件,其设计制造严格依据图集第18页至第23页的规定执行——涵盖管线穿越防空地下室口部做法、电气线路暗管敷设防护密闭做法及穿墙管密闭肋详图等关键内容。
人防工程对密闭性要求极为严苛。电气管线进出防空地下室若密封不当,将导致漏气、漏毒现象,滤毒通风时室内形不成超压。正因如此,穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线,须选用管壁厚度不小于2.5mm的热镀锌钢管。07FD02图集亦明确规定:核5级、核6级、核6B级、常5级、常6级人防工程的电气线管采用暗管敷设时,战时在接线盒内填密封材料;防护密闭门外接线盒须采用防护盖板,盖板厚度≥3mm热镀锌钢板。这些量化要求为人防密闭肋套管的设计、生产、验收提供了统一标尺。
市场对该类产品的称谓并不统一,防护密闭肋、刚性组合套管、电气预埋套管、人防密闭肋等名称均指向同一产品。核心结构由一块Q235碳钢制成的钢板以及多根热镀锌管焊接而成,钢板与管体双面满焊形成密闭肋翼环,以实现穿墙部位的防水、防毒与防爆波功能。人防密闭肋两大作用:一为固定防松动,与混凝土结合紧密;二为战时防毒气沿管壁渗入防护区。
二、镀锌层≥85μm的防腐机理与标准依据
热镀锌防腐性能直接决定镀锌电气组合套管服役寿命。07FD02图集并未对锌层厚度提出单独数值要求,但行业普遍以GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》作为判定依据。根据该标准,基材厚度>6mm时,热镀锌层平均厚度应达到85-100μm;基材厚度3-6mm时,平均厚度≥70μm;基材厚度<3mm时,平均厚度≥55μm。本文所指镀锌层≥85μm,特针对壁厚≥6mm的密闭翼环钢板以及大口径套管主体而言,并非全口径统一数值——实际交付产品锌层厚度严格对应管件具体壁厚执行上述分级标准。
100μm锌层在普通大气环境中可实现二十年以上防护寿命,较60μm基础锌层延长近一倍。热浸镀锌形成的锌铁合金层呈现出独特的梯度硬度分布:表层Eta层硬度约70DPN,下层Zeta层与Delta层分别达到179DPN和211DPN,远超铁材本体159DPN硬度。这种梯度结构既赋予表面韧性以承受碰撞,又在深层提供抗冲击支撑。边角区域锌层厚度往往更厚——锌液在重力作用下于边缘处自然聚集,形成加厚效应,此特点使密闭翼环周边区域获得额外防腐冗余。
锌的电化学保护作用是热镀锌防腐的核心原理。锌电极电位低于铁,优先发生腐蚀反应以保护钢基体。即使镀层局部出现机械划伤,锌仍能通过“自我牺牲”持续保护裸露钢材。锌层在大气中的耗损速度约为钢铁腐蚀速率的1/17至1/18,这种缓慢且可预测的耗损过程,使热镀锌层的使用寿命远超刷漆等表面处理方法。中厚镀层区间,锌层厚度每增加10μm,理论防腐年限可延长五年——这意味着选择合规锌层厚度的人防密闭肋套管,直接关乎工程长期维护成本。
镀锌电气组合套管表面呈均匀银白色,无漏镀黑斑,手擦拭无锌粉脱落。管壁总厚度包含锌层在内,卡尺测量时须覆盖镀层。劣质产品常见镀锌层鼓包、表面锈蚀等缺陷。
三、壁厚2.5mm起的结构设计与规格参数
壁厚规格是镀锌电气组合套管承载能力的核心指标。07FD02图集虽未在正文中以表格形式逐项列明所有尺寸,但通过穿墙管密闭肋详图(第23页)及抗力片详图(第22页)对管体壁厚、翼环厚度、翼高等结构参数给出了明确规定。管体选用Q235碳素结构钢,抗拉强度370-500MPa,屈服强度≥235MPa,伸长率≥25%。密闭翼环采用Q235-A热镀锌钢板制作,钢板表面允许存在薄层氧化铁皮,但高度或深度不得超过规定公差,双面焊接需满焊牢固并与结构钢筋焊合固定。
各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均需预埋4-6根备用管,管径50-80mm,管壁厚度≥2.5mm的热镀锌钢管。用于密闭穿墙短管时,壁厚要求更为严苛——采用壁厚大于3mm的热镀锌钢管,密闭翼环应采用10-12mm钢板制作,钢板平整,翼高宜为30-50mm,密闭翼环与穿墙短管结合部位焊缝区要求饱满、均匀、严密。上述参数为防护密闭穿墙套管的基本规格边界。
不同口径配置对应差异化参数。DN80以下管道一般采用两端套丝处理,DN100以上采用沟槽盲板式封堵。单根管体长度按墙体厚度定制,常规300-500mm,两端伸出墙面长度不小于50mm,以便于密封处理与后期维护。密闭翼环须位于墙体厚度中间位置,与周围结构钢筋焊牢固定,穿墙短管轴线与所在墙面保持垂直。套管外径覆盖DN25-DN200范围,大口径规格可定制扩展。
四、单排/双排/联排排列逻辑与定制边界

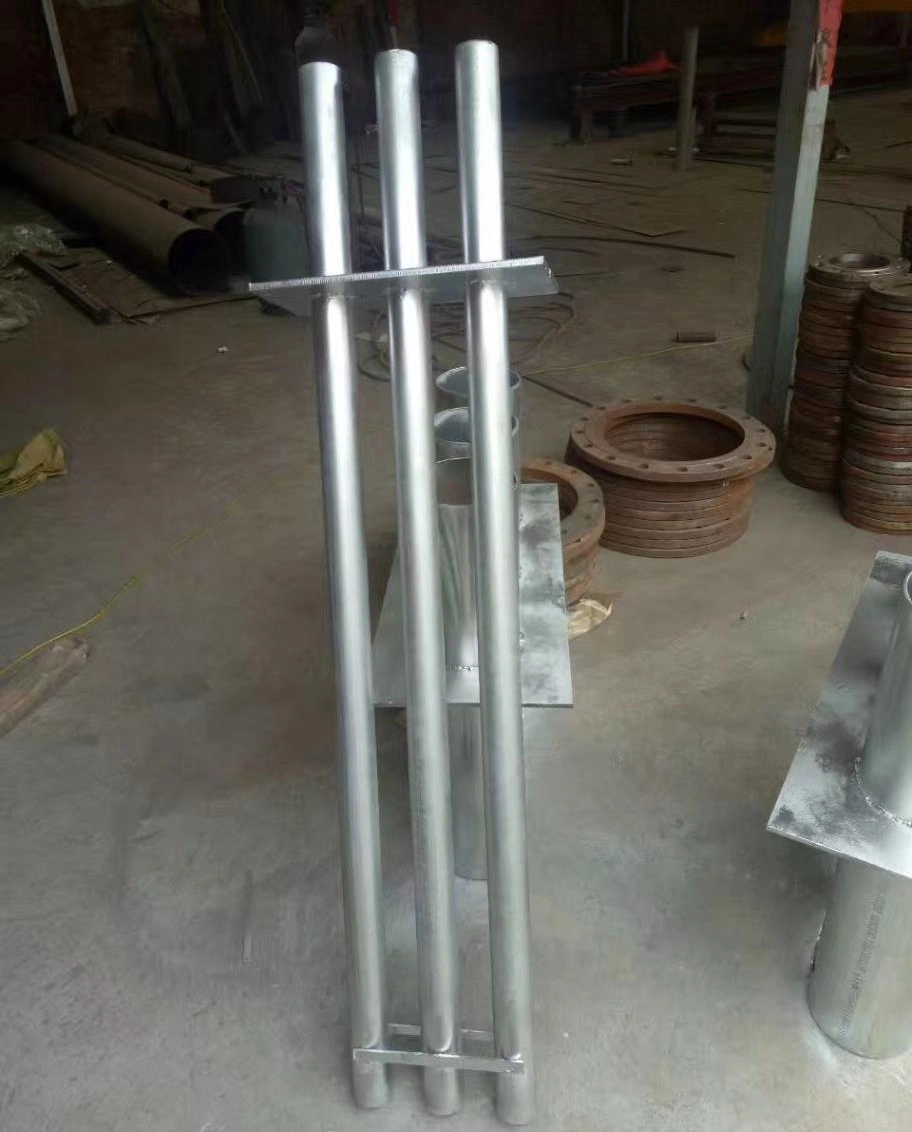

镀锌电气组合套管的排列方式并非随意确定,而需依据电缆敷设需求、墙体结构条件及防护性能要求综合计算。07FD02图集根据钢板形状与钢管数量将人防密闭肋划分为A、B、C、D、E五种类型:A型由方形钢板配单根钢管组成,B型由长方形钢板配两根钢管组成,C型由长方形钢板配三根钢管组成,D型由方形钢板配四根钢管组成,E型由长方形钢板配六根钢管组成。这一分类为排数选型提供了基础框架,实际工程中可根据需求定制延伸至数十根管体组合。
电气组合套管镀锌管的数量上限在07FD02图集中没有明确限制,仅对单根管径、壁厚、翼环尺寸及焊接做法提出要求,排数边界由结构条件与防护性能而确定。水平方向(穿墙)常见为2排×每排4-6根套管,兼顾电缆敷设需求与墙体结构稳定。垂直方向(穿楼板)限制更为严格,部分地区可能会有不超过2排,超过14根需改为方沟敷设。
排数设计需遵循两条核心原则:电气套管内径≥电缆总外径+20mm;多根电缆同时穿过镀锌管时,总截面积不得超过电气套管截面积的40%。以DN80电气组合套管(内径约76mm)为例,可容纳2根YJV-3×120mm²电缆(总外径约56mm);若电缆数量增至8根,则需设计2排DN50电气套管。单排电气组合套管间距须≥10cm,双排/三排电气套管按“行列对齐”原则调整,避免穿管挤压。间距计算还需结合墙体厚度、管线类型动态修正,**满足“电缆总外径+20mm”的内径适配要求。
五、人防密闭肋套管安装与验收技术要点
预埋定位是电气组合套管安装流程中比较关键的环节。密闭翼环要在墙体厚度中心位置,穿墙短管轴线应垂直于墙面。翼环与周围结构钢筋焊接固定,防止混凝土浇筑振捣过程中发生位移偏斜。管口两端在浇筑前需用泡沫板或堵头封堵,杜绝混凝土砂浆流入管内造成堵塞。电缆穿墙敷设完成后,电气组合套管与电缆间隙采用分层密封结构:内层填塞防火岩棉至三分之一深度,中层灌注防水油膏,外层安装橡胶密封圈及金属压紧法兰(抗力片),实现水密与气密双重闭合。
抗力片的设置依据防护等级有所区别。核5级、核6级、核6B级、常5级、常6级人防工程中,电气线管暗管敷设时战时在接线盒内填密封材料,不需设置抗力片;防护密闭门外接线盒应采用防护盖板,盖板厚度≥3mm热镀锌钢板。核心级别更高的人防工程(如3级、4B级、5级),当电气管道以明管形式铺设时,应在受震波方向——即安全密闭门或封堵两侧——设置抗力片以增强安全防护。
验收层面,07FD02图集是目前人防电气密闭套管工程验收的主要依据。焊缝须饱满均匀、无气孔夹渣,翼环与管体双面满焊,焊渣清理干净后刷防锈漆。接地电阻≤1Ω,等电位联结网格≤5m×5m,**电气安全。

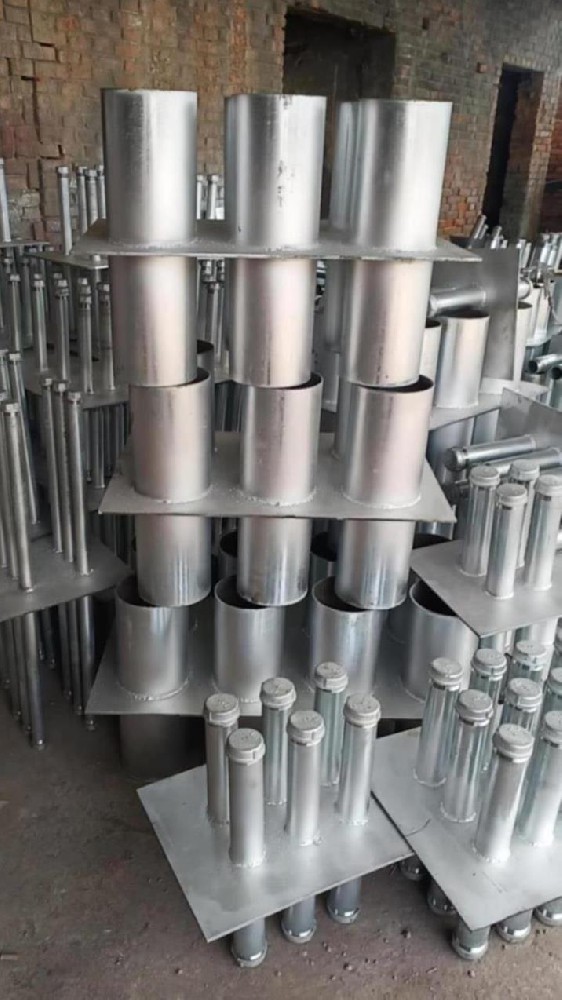

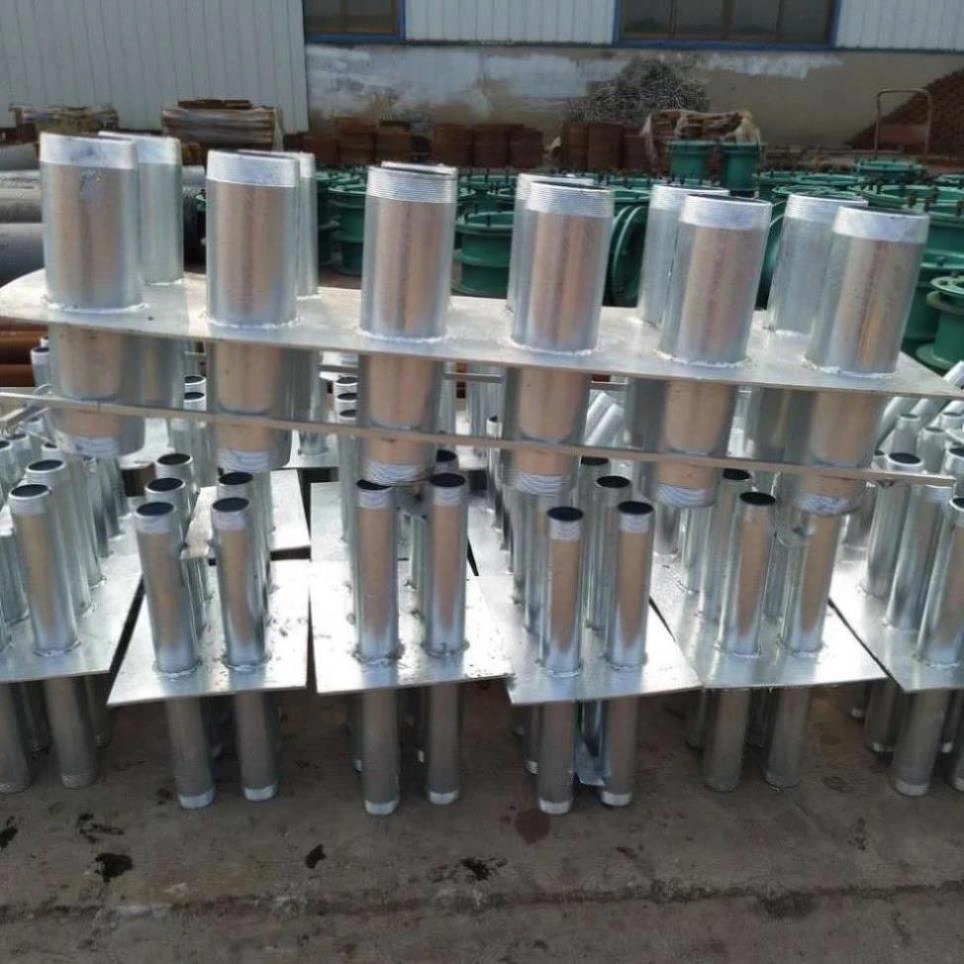

镀锌电气组合套管产品实拍
六、行业应用场景与工程实践经验
镀锌电气组合套管广泛服务于人防地下室、地下指挥所、地下医院、人防物资库、地铁人防段、地下综合管廊等需要防护密闭的电缆穿越部位。在防护密闭门门框墙、密闭门门框墙上,按照规范均需预埋4-6根电气组合备用管,管径50-80mm,管壁厚度不小于2.5mm的热镀锌钢管,大多数施工单位会选择管壁为3mm的镀锌管。若电缆或导线数量较多且需集中敷设,也可采用电缆桥架方式,但桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔墙,一定要改为穿管敷设。强电与弱电电缆由室外地下进出防空地下室时,需分别设置防爆波电缆井以防冲击波沿电缆进入室内。
实际工程中,镀锌电气组合套管的选型常因图纸深度不足而出现偏差。部分项目仅标注“参照07FD02”而未明确排数与管径,导致现场安装与穿缆需求不匹配。建议在图纸深化阶段即编制“电缆-套管匹配表”,使用游标卡尺实测电缆外径,结合图集要求确定每排管数,再反推总排数与套管规格,避免因估算失误造成返工。钢板厚度随管径增加而增厚,DN150电气套管通常配10mm厚钢板。采购前需向生产厂家提供墙体厚度、电缆规格、防护等级三项核心参数,以**定制方案。
镀锌电气组合套管作为人防密闭肋工程的关键构件,其技术内涵远非“钢管加钢板”的简单组合。从07FD02图集规范溯源、Q235碳钢与热浸镀锌材质选型、镀锌层≥85μm防腐**、壁厚2.5mm起结构强度支撑,到单排/双排/联排排列逻辑与定制边界,每一个技术细节均指向同一目标——**防空地下室围护结构的气密完整性与电气系统安全。奥凡环保科技镀锌电气组合套管严格按国标生产,支持规格排数按需定制,厂价**低价批发。如需进一步了解镀锌电气组合套管产品参数、**当日报价清单或咨询技术选型方案,欢迎致电0371-64030352联系奥凡环保科技技术团队,我们将为您的镀锌电气组合套管工程项目提供全流程专业技术支持。
