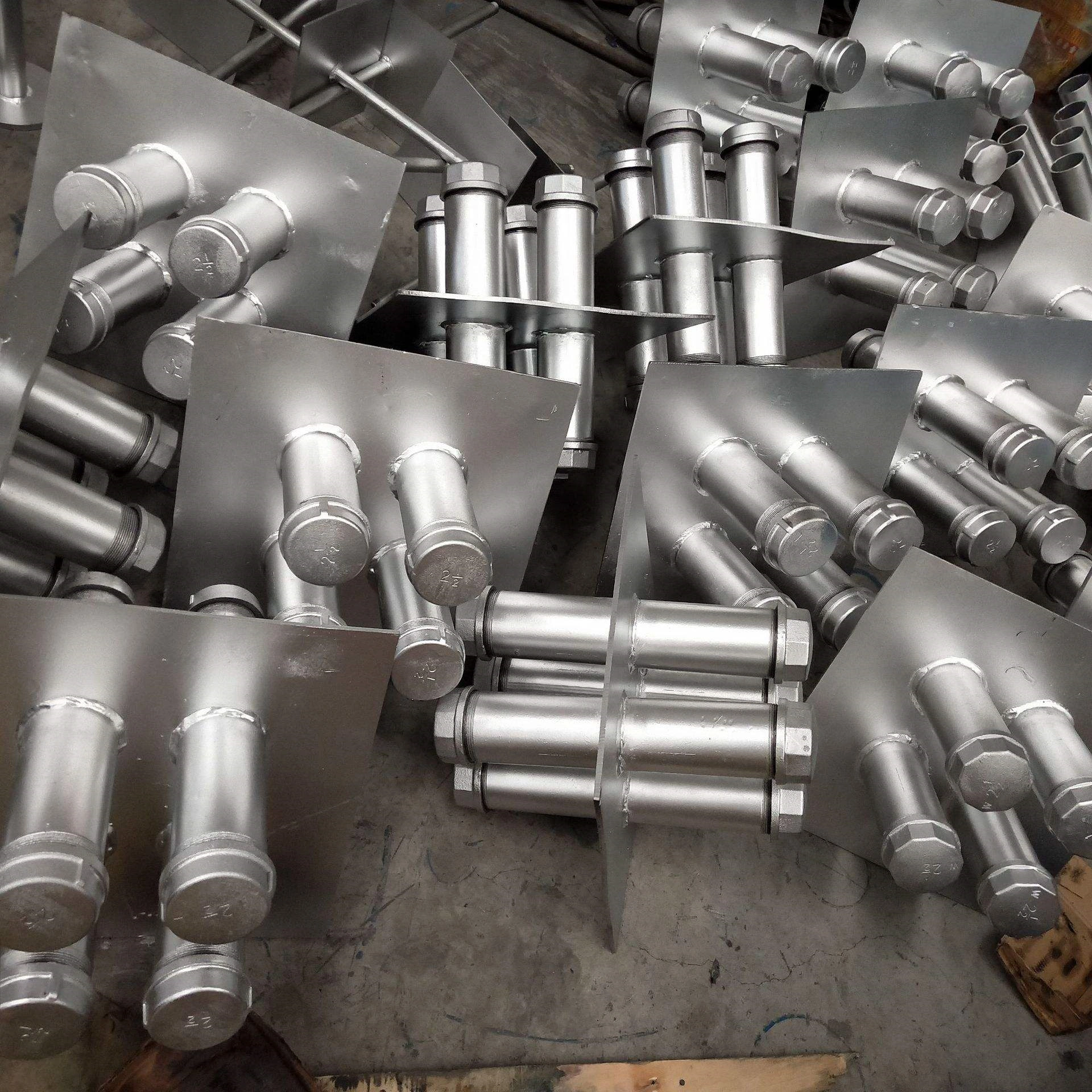

产品名称:热镀锌电气组合套管 — 防水型抗震穿墙预埋管(07FD02国标 · Q235碳钢 · DN32-DN200 · ABCDE全型)
地下工程的“双重防线”:止水于外、抗振于内,一次预埋实现防水密闭与抗震设防双重功能
地下室渗漏与地震断缆,是困扰建筑机电工程的两大顽疾。传统穿墙套管往往只能解决其一,或防水而不抗震,或抗震而疏于密闭。本产品以07FD02国标图集为设计基准,融合防水密闭与抗震设防双重构造,采用Q235碳钢热浸镀锌一体成型,提供A/B/C/D/E五种标准型号,覆盖DN32-DN200全口径范围,专为地下室防水工程与人防防护密闭墙体打造。
依据《地下工程防水技术规范》(GB50108)与《建筑机电工程抗震设计规范》(GB50981),穿墙管(盒)应在浇筑混凝土前预埋;抗震设防烈度6度及以上地区的电气管路须进行抗震设计。本产品以密闭翼环止水、弹性密封层减震、双面满焊气密的三重构造,**电缆穿越处既无渗漏之虞,亦无震断之忧。奥凡环保科技以源头工厂直发模式,提供批发价供应与来图定制服务,为每一处地下室与人防工程交付“一次预埋、双重达标”的专业解决方案。
核心关键词标签: 防水型抗震穿墙预埋管、热镀锌电气组合套管、地下室人防专用套管、07FD02国标组合套管、Q235碳钢密闭肋套管
便捷采购提示: DN32-DN200全口径、ABCDE型号可选、来图定制、工厂直发、批发价供应
一、防水+抗震 — 双重构造的协同机理深度拆解】
本产品的核心设计逻辑是实现“防水”与“抗震”的功能协同。普通防水套管仅设止水翼环,无法应对地震位移;普通抗震套管侧重柔性连接,往往在长期水压下出现渗漏。以下三个功能层级,从根本上解决了两者的兼容难题。
1、刚性止水构造 — 从物理屏障到长期抗渗
止水机理: 套管中部设置热镀锌密闭翼环(止水环),翼环与钢管双面满焊,形成不可渗透的金属屏障。混凝土浇筑后,翼环被完全锚固在墙体结构中,延长了渗透水流的绕行路径(即“延长渗径”效应)。当地下水沿管壁外壁向室内渗透时,须绕过翼环的外缘,渗径长度大幅增加,渗水驱动力衰减,从而实现结构自防水。
翼环配置标准:
| 钢管公称通径(DN) | 翼环钢板厚度(mm) | 翼环外缘超出管外壁距离(mm) | 适用工程等级 |
|---|---|---|---|
| 32-50 | ≥5 | ≥75 | 常规地下室防水 |
| 65-100 | ≥6 | ≥90 | 一级防水地下室 |
| 125-200 | ≥8-10 | ≥100 | 人防工程/深埋地下室 |
焊缝质量要求: 翼环与钢管采用双面连续角焊缝,焊缝高度≥5mm,焊后进行煤油渗透试验——在焊缝一侧涂刷煤油,另一侧涂白粉,保持30分钟无渗斑显现,**密闭通道零泄漏。
2、管端弹性密封腔 — 让管道“可动而不漏”
抗震需求要求管道与电缆间允许相对位移,防水需求则要求密封不破。两者冲突的解决之道在于弹性密封腔的设计。
本产品在管端预留深度≥管径3倍(且≥100mm)的密封填充空间,施工时采用三层梯度材料分层填塞:
| 层次 | 填充材料 | 填充深度 | 功能定位 |
|---|---|---|---|
| 内层 | 遇水膨胀止水条(环形缠绕) | 管径1倍深度 | 主动防水:遇水体积膨胀2-3倍,挤密管缆间隙 |
| 中层 | 沥青麻丝/防火岩棉(密度≥180kg/m³) | 管径1倍深度 | 弹性缓冲:地震时吸收剪切位移,保持密封连续 |
| 外层 | 聚硫密封胶/双组分聚氨酯密封膏 | 管口表层及收口 | 柔性封口:拉伸粘结强度≥0.4MPa,伸长率≥200% |
这一构造使套管在0.6MPa水压(相当于60m水头)下保持不渗漏,同时允许电缆在地震时产生±5mm的位移量而不撕裂密封层,**实现“动而不漏”。
3、柔性连接过渡 — 抗震设防的“最后一道缓冲”
依据GB50981-2014:引入建筑物的电气管路在进口处应采用挠性线管或采取其他抗震措施。本套管两端预留外螺纹或法兰接口,可直接连接可弯曲金属导管(如普利卡管、金属软管),在墙体与桥架之间形成一段可变位的柔性过渡段,**地震剪力不直接作用于电缆导体。
二、07FD02国标型号全矩阵 — 从单管到六管的标准化选型】
本产品严格对应国家建筑标准设计图集07FD02《防空地下室电气设备安装》,提供A/B/C/D/E五种标准型号,每种型号的密闭肋钢板尺寸、管心距、焊缝要求均按图集规定执行。
图集来源说明: 07FD02(GJBT-1003)代替了原04FD02图集,主要依据GB50038-2005《人民防空地下室设计规范》编制,涵盖各类防空地下室及人防工程的电气设备安装做法,是目前人防工程电气预埋套管施工经常用到的设计依据。

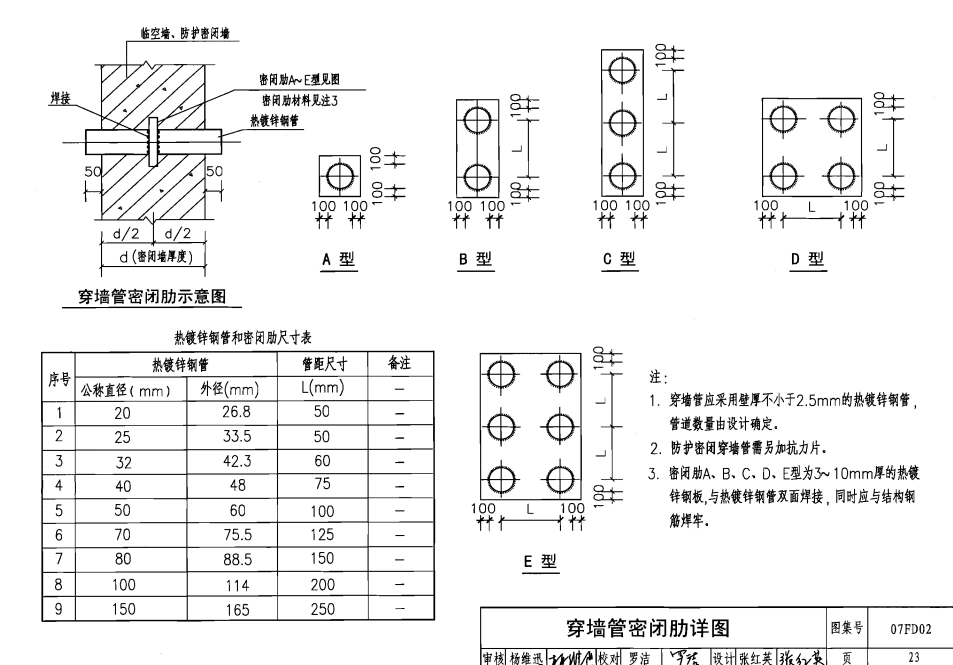

穿墙预埋管型号示意图
A型 — 防护密闭肋(单管型)
结构: 1块方形热镀锌钢板 + 1根钢管
钢板边长: 比管外径大≥100mm,四角倒圆角处理
适用: 单根大截面电缆穿越,如主进线电缆、消防泵房馈线
典型标识: 钢板上压制“A型 DN50”字样,便于现场识别
B型 — 双管连排组合
结构: 1块长方形热镀锌钢板 + 2根平行钢管
管心距: 按电缆外径与散热要求计算,最小净距≥50mm
适用: 双回路供电电缆、强弱电分管穿越
技术要点: 钢板两端倒角处理,预埋时便于调整水平度
C型 — 三管连排组合
结构: 1块长方形热镀锌钢板 + 3根钢管(直线或品字形排列)
适用: 多回路弱电管线集中穿越,如消防报警、安防、楼控系统
技术要点: 品字形排列可缩小钢板尺寸,适合墙体钢筋密集区域

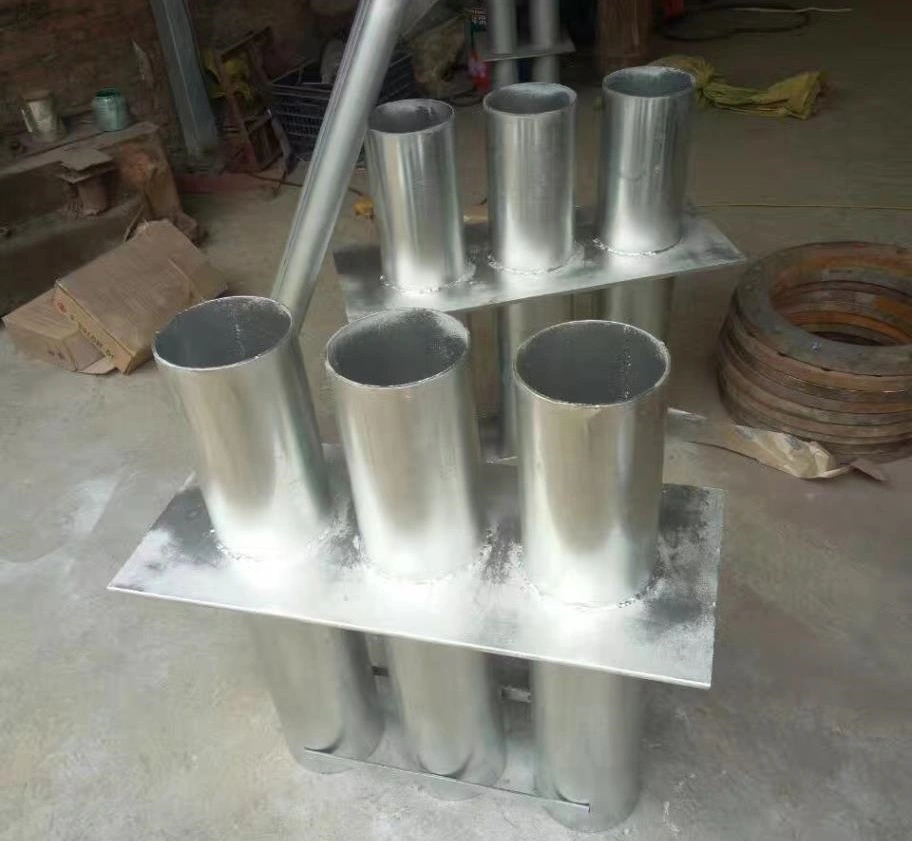

热镀锌三管连排组合电气套管图片

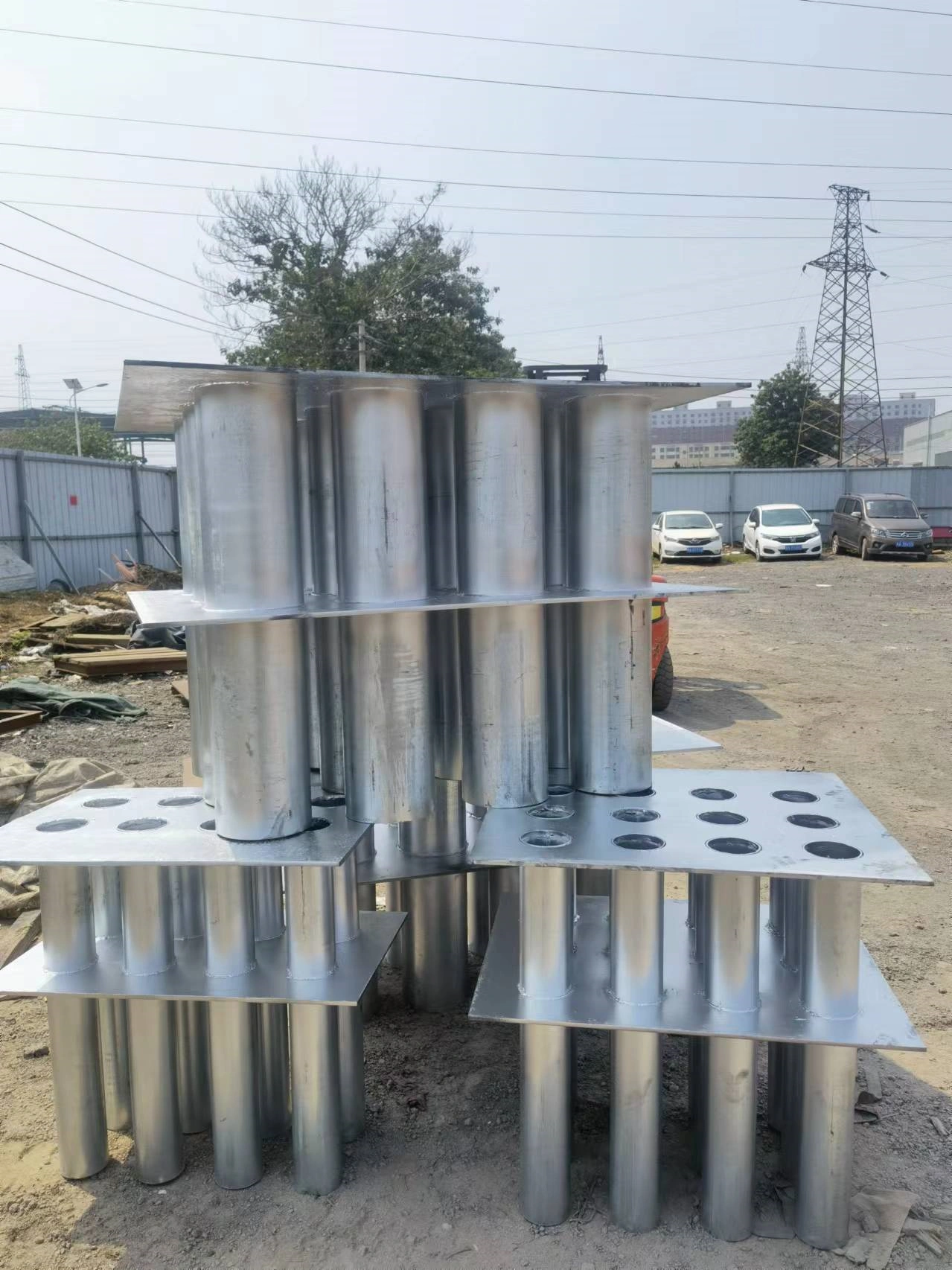

D型 — 四管矩阵组合
结构: 1块方形热镀锌钢板 + 4根钢管(2×2矩形排列)
适用: 标准电气竖井穿墙、配电间多回路集中预留
技术要点: 四管对称分布,受力均匀,适合核5级及以上人防墙体

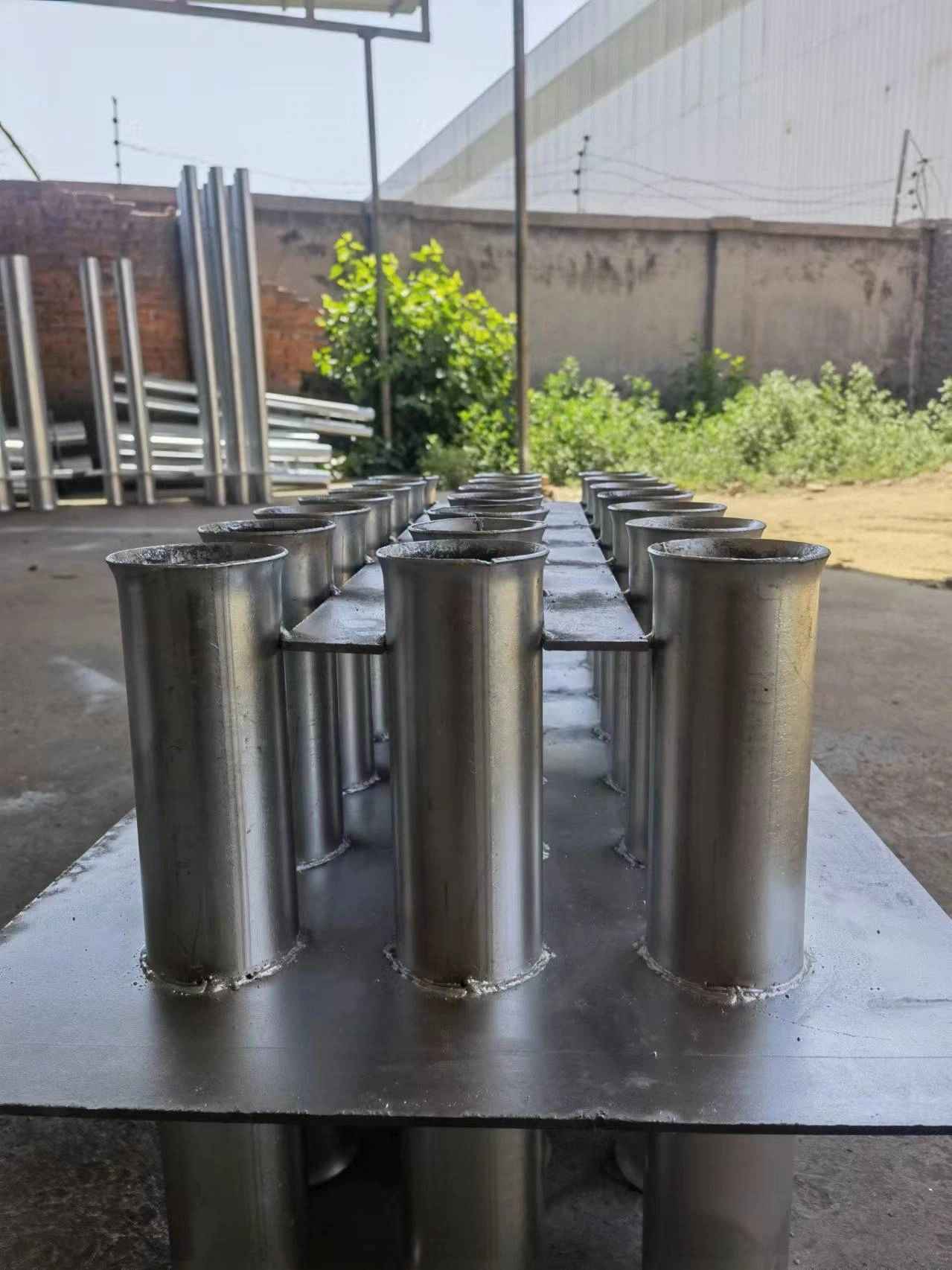

E型 — 六管矩阵组合
结构: 1块长方形热镀锌钢板 + 6根钢管(2×3排列)
适用: 大规模电缆集中穿越,如人防口部集中预留区、综合管廊电缆出线节点
技术要点: 钢板面积较大,需增设与墙体钢筋的辅助焊接点,防止混凝土浇筑时移位
全口径技术参数速查表
| 公称通径(DN) | 钢管外径(mm) | 壁厚下限(mm) | 推荐管心距(mm) | 翼环钢板厚(mm) | 配套型号 |
|---|---|---|---|---|---|
| 32 | 42.3 | ≥2.5 | ≥60 | ≥5 | A/B/C |
| 40 | 48.0 | ≥2.5 | ≥75 | ≥5 | A/B/C |
| 50 | 60.0 | ≥2.5 | ≥100 | ≥5 | A/B/C/D |
| 65 | 75.5 | ≥2.5 | ≥125 | ≥6 | A/B/C/D |
| 80 | 88.5 | ≥2.5 | ≥150 | ≥6 | A/B/C/D/E |
| 100 | 114.0 | ≥2.5 | ≥200 | ≥8 | A/B/C/D/E |
| 125 | 140.0 | ≥3.0 | ≥225 | ≥8 | A/D/E |
| 150 | 165.0 | ≥3.0 | ≥250 | ≥10 | A/D/E |
| 200 | 219.0 | ≥3.0 | ≥300 | ≥10 | A/E |

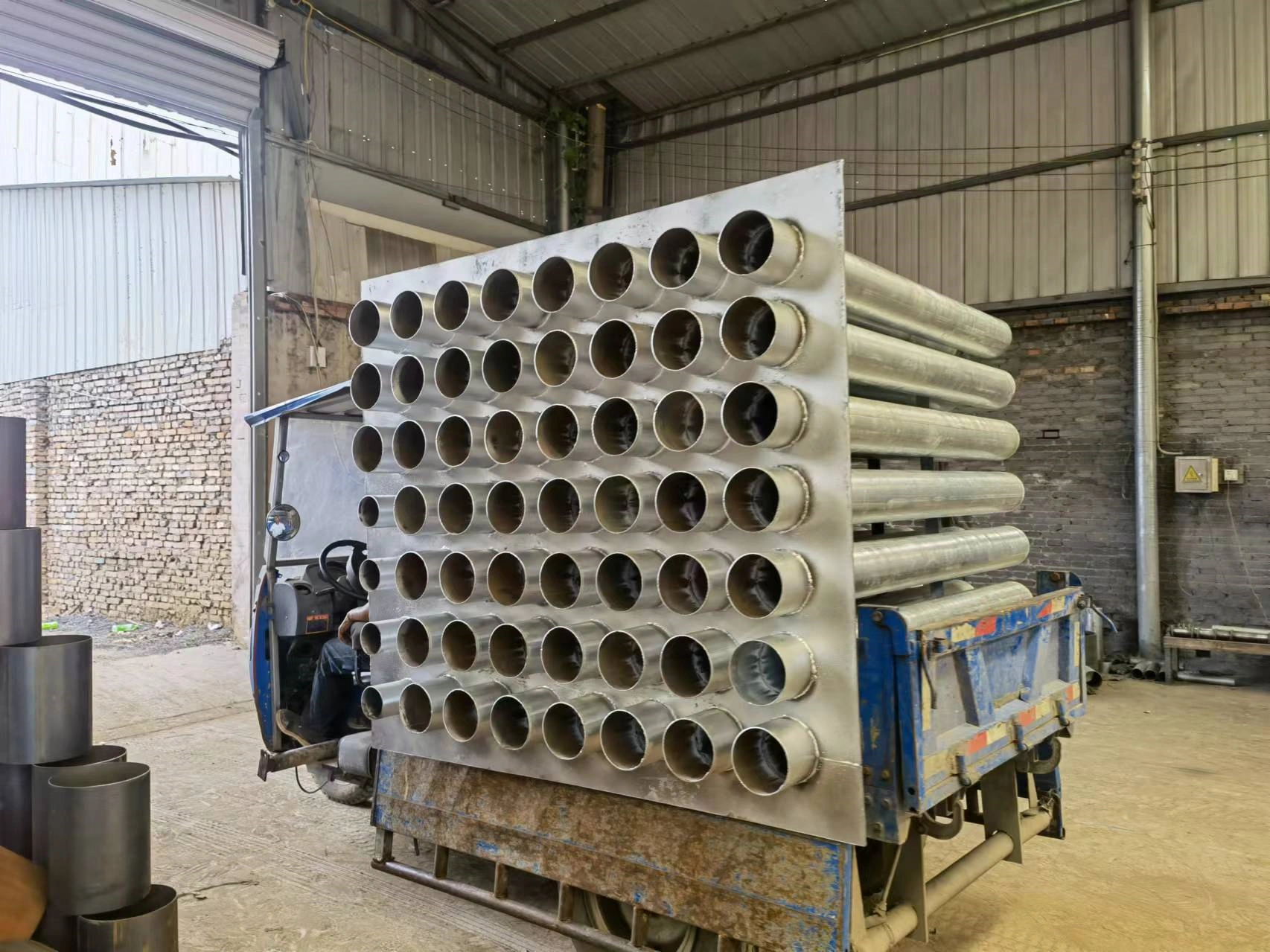

非标定制说明: 除上述标准型号外,支持任意管径、任意孔数(2根至数十根)的连排组合非标定制,管心距、钢板外形尺寸、管口加工方式完全按图纸生产,7-10天交货。
三、Q235碳钢+热浸镀锌 — 从冶金到防腐的完整品质链条】
1. Q235碳钢基材 — 强度与延性的工程力学平衡
本产品全部钢管及钢板基材均选用符合GB/T 700《碳素结构钢》标准的Q235-A级碳素结构钢。
核心力学指标:
| 指标 | 标准值 | 工程意义 |
|---|---|---|
| 屈服强度(ReH) | ≥235MPa | **冲击波荷载下不产生**变形 |
| 抗拉强度(Rm) | 370-500MPa | 提供充足的承载力储备 |
| 断后伸长率(A) | ≥26% | 地震下允许塑性变形,吸收能量 |
| 冷弯试验(180°) | d=a 无裂纹 | 加工成型性能优良 |
Q235碳钢兼具高强度与良好塑性,是GB50038-2005中推荐的人防工程密闭套管**钢材。其屈服强度与墙体钢筋(HRB400级)匹配,焊接性能优良,不会产生因异种钢材焊接引发的电化学腐蚀。
2. 热浸镀锌 — 地下潮湿环境的防腐屏障
依据GB/T 13912《金属覆盖层 钢铁制件热浸镀锌层》执行热浸镀锌工艺:
工艺流程: 钢材基体→脱脂除油→水洗→酸洗除锈→水洗→助镀剂处理→烘干→浸入450±5°C熔融锌液→提出冷却→钝化处理→成品检验
镀层验收标准:
| 检测项目 | 标准要求 | 检测方法 |
|---|---|---|
| 平均锌层厚度 | ≥80μm(壁厚≥3mm件) | 磁性测厚仪,随机抽取5个测点取算术平均值 |
| 局部最小厚度 | ≥70μm | 磁性测厚仪,所有测点中单点最小读数 |
| 锌层附着力 | 锤击试验无剥落、起皮 | 采用0.5kg手锤轻击试件表面,自然光下目视检查 |
| 硫酸铜试验 | ≥4次浸渍不露铁 | 按GB/T 3091附录A规定执行,每次浸渍时间60秒 |
| 表面外观 | 均匀银白色,无漏镀、无锌瘤、无起泡 | 自然散射光下距试件300mm目视检查 |
防腐寿命预期: 热浸镀锌在一般地下环境中的腐蚀速率约为1-2μm/年,80μm锌层的理论防腐寿命可达40年以上,远高于冷镀锌(5-10μm)和涂漆方案(3-**),匹配地下室与人防工程百年大计的设计耐久性要求。
四、全场景工程适配 — 六大典型应用部位与防水设防等级对应】
部位一:地下室外墙穿墙管(全防水设防等级)
地下室外墙属于长期浸水或潮湿环境。电缆穿越处若不做防水密闭处理,潮气将沿管壁毛细作用渗透进室内,引发电气设备绝缘下降。本产品在本部位的应用要点:
套管中部密闭翼环应与结构外墙迎水面防水层形成连续搭接
翼环外侧增设遇水膨胀止水环,形成双重防水防线
套管与混凝土接触面涂刷界面处理剂,增强粘结
对应防水等级: 一级防水(不允许渗水,结构表面无湿渍)
部位二:人防防护密闭墙(GB50134+07FD02双规执行)
依据《人民防空工程施工及验收规范》GB50134-2004:当管道穿越防护密闭隔墙时,需预埋带有密闭翼环的密闭穿墙短管。电缆电线密闭穿墙短管壁厚应不小于3mm,翼环钢板厚度应不小于10mm。本产品在本部位的应用要点:
核5级及以上工程配套密闭肋+抗力片双重防护
翼环与结构钢筋网片焊接,将冲击波荷载传至墙体
管口两端均须用密封材料封堵,不得仅封堵外侧
对应防护等级: 核5级/核6级人防工程(峰值冲击压力≥0.3MPa)
部位三:消防水池/消防泵房隔墙(穿越水面以下)
消防水池隔墙套管承受静水压力,对密封的长期可靠性要求极高。本产品在本部位的应用要点:
翼环直接浇筑在水池壁板中,不设套管后补孔
管口采用聚硫密封胶+遇水膨胀止水条双层密封
钢管壁厚≥3mm,防止长期水压导致管壁变形
对应水压等级: 0.6MPa静水压力(相当于60m水头)
部位四:人防电站/发电机房排烟管穿越墙
排烟管穿越防护密闭墙时,需同时解决高温、振动与气密三重问题。本产品在本部位的应用要点:
钢管壁厚≥3mm,翼环钢板≥10mm
管口设置耐高温密封填料(石墨盘根或陶瓷纤维),替代常规聚硫密封胶
柔性接头采用不锈钢波纹补偿器,吸收排烟管热膨胀
部位五:防爆波电缆井进线
防爆波电缆井是室外电缆引入人防工程的第一道节点,直接承受冲击波荷载。本产品在本部位的应用要点:
进线套管按井壁受力方向确定预埋角度,通常与井壁垂直
翼环两侧均需满焊,焊缝进行无损探伤抽检
备用套管数量按设计图纸增加1-2根,管径50-80mm
部位六:洁净区与滤毒区隔墙(气密性要求**)
滤毒室、进风机房等洁净区与非洁净区之间的隔墙,对气密性要求极为严苛。本产品在本部位的应用要点:
气压0.05MPa保压30分钟无泄漏为验收底线
密闭肋采用10mm厚钢板,双面坡口焊工艺
管口密封采用环氧树脂灌注,实现零气渗漏
五、安装施工全流程技术交底 — 从预埋到验收一步到位】
施工工序总览
定位放线 → 钢筋绑扎配合 → 套管就位焊接 → 隐蔽工程验收 → 支模浇筑混凝土 → 拆模后清理 → 电缆穿线 → 密封填充 → 柔性接头安装 → 气密/水密验收
关键工序详解
① 定位放线(精度决定一切)
使用激光水平仪投射套管中心十字线于内外模板
套管中心与设计位置偏差≤3mm,水平度偏差≤1mm/m
连排组合套管加测各管之间的相对标高,最大高差≤2mm
套管轴线与墙面垂直度偏差≤2mm(用90°角尺检测)
② 套管与结构钢筋固定
| 固定方式 | 技术要求 | 适用场景 |
|---|---|---|
| 焊接固定 | 焊点间距≤200mm,每根管不少于4个焊点 | 混凝土墙体(人防墙) |
| 绑扎固定 | 12#铁丝双股绑扎,绑扎点间距≤150mm | 非人防墙体 |
| 附加钢筋固定 | DN≥100时加设井字形附加钢筋夹持 | 大管径、厚墙体 |
③ 密封填充的分层施工(抗震防水核心技术)
施工顺序严格遵循:遇水膨胀止水条 → 防火岩棉 → 聚硫密封胶 → 表面收口
第一步: 在距管口管道内径1/3深处,环形缠绕一道遇水膨胀止水条(规格按管缆间隙选配)
第二步: 向管内填塞沥青麻丝或防火岩棉,分层压实,每层厚度≤30mm,总深度≥管径1倍
第三步: 灌注或填塞聚硫/聚氨酯密封胶,**密封胶与管壁、电缆外皮充分粘结
第四步: 管口表面用防火密封胶收口抹平,兼顾防火美观
④ 柔性连接安装
| 连接形式 | 适用管径 | 技术要求 |
|---|---|---|
| 螺纹口+普利卡管 | ≤DN50 | 旋入长度≥5个螺距,加密封垫圈 |
| 法兰口+金属软管 | DN65-DN100 | 螺栓对称紧固,扭矩按设计值 |
| 沟槽卡箍+柔性接头 | ≥DN125 | 卡箍两侧预留位移余量≥20mm |
⑤ 混凝土浇筑注意事项
套管固定后要通过隐蔽工程验收方可浇筑
浇筑时从套管两侧均匀下料,避免单侧冲击导致偏位
振捣棒插入点距套管≥200mm,严禁振捣棒直接触碰翼环及焊缝
浇筑后立即复测套管位置,若有偏移可在混凝土初凝前微调
验收速查表
| 验收项目 | 标准要求 | 检测工具/方法 |
|---|---|---|
| 位置偏差 | 中心≤3mm,水平度≤1mm/m | 激光测距仪+水平尺 |
| 垂直度 | 偏差≤2mm | 90°角尺+塞尺 |
| 伸出长度 | 两端伸出墙面≥50mm,对称一致 | 钢卷尺 |
| 气密性(人防) | 0.05MPa保压30min无泄漏 | 气密测试装置 |
| 水密性(防水) | 0.6MPa水压30min无渗漏 | 手动试压泵 |
| 镀锌层 | 均匀银白,无漏镀、锌瘤 | 外观目视+磁性测厚仪 |
| 密封填充 | 分层密实,管口收口平整 | 目视 + φ6mm探针检查 |
预埋一次到位,杜绝渗漏与震断隐患。奥凡环保科技 — 以国标为尺,为每一根电缆铸就防水抗震的双重守护。
从DN32到DN200,从A型单管到E型六管矩阵,从常规地下室到核5级人防工程,奥凡环保科技始终以源头工厂直发、批发价供应、来图定制的模式,为全国数千个工程项目提供07FD02国标热镀锌电气组合套管。
我们承诺:
出厂产品外观检验 + 焊缝抽检
每批次提供Q235碳钢材质单 + 热镀锌锌层检测报告
常用规格现货备库,定制规格7-10天极速交货
360天无忧维保,售后疑问2小时响应
服务咨询热线:150-9324-8915
在线留言即可**: 07FD02图集电子版 / DN32-DN200选型速查手册 / ABCDE全型号批发报价单
