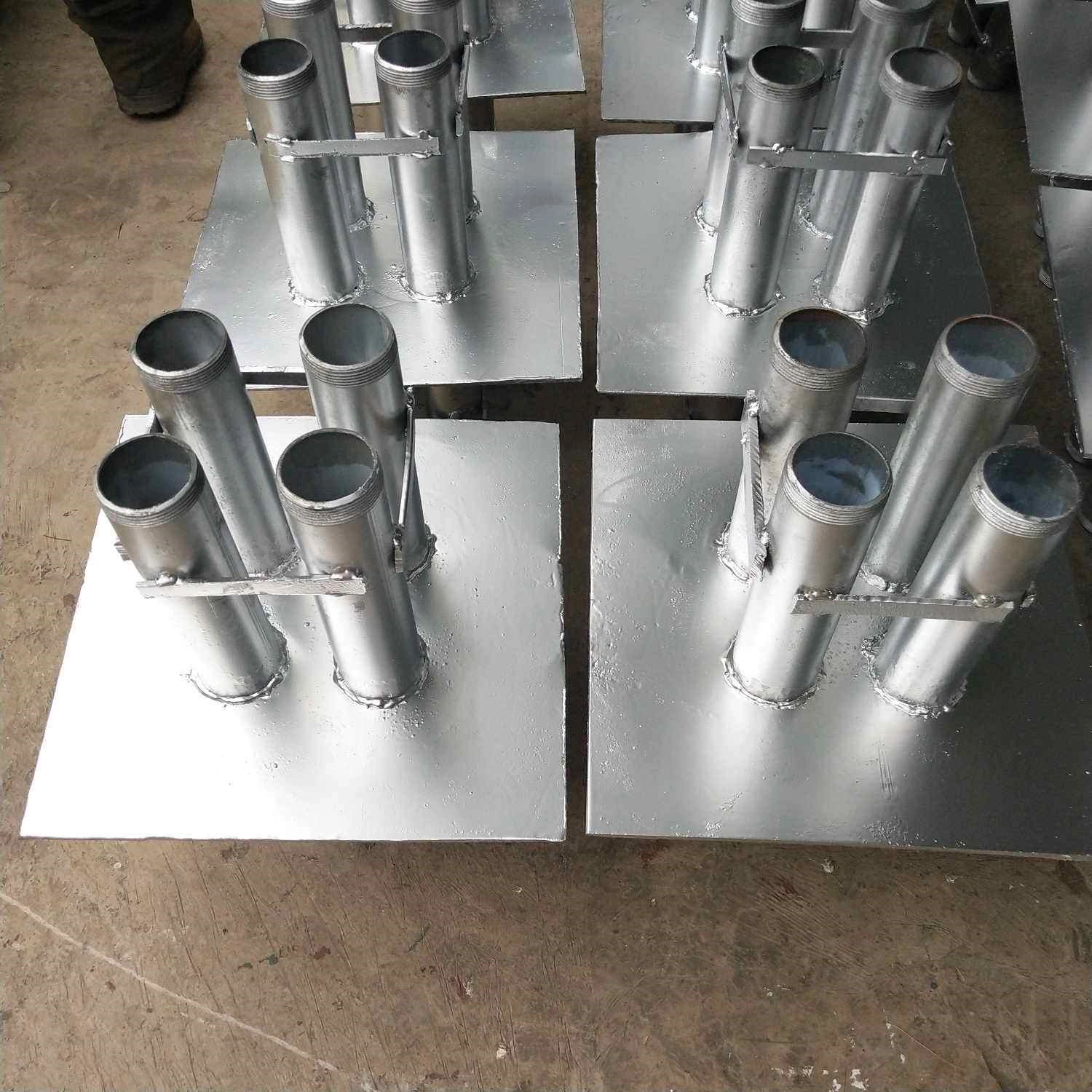

奥凡环保科技 作为中原地区人防预埋件专业制造商,将 07FD02 国标图集 中电气套管进行了系统化归纳与扩展,推出 A/B/C/D/E五大型号 热镀锌电气组合套管系列。覆盖从单根电缆穿越到百芯线缆矩阵的所有需求,支持 单排、双排、连排 布置,以 非标定制批发价 可供人防工程、地下管廊及特殊防护项目。
一、型号结构定义:A/B/C/D/E型与排列方式深度解析
根据07FD02图集中密闭肋的结构形式与管线集约化程度,我们将 热镀锌电气组合套管 科学分型,助您精准选型。
| 型号 | 结构示意 | 排列特征 | 适用场景 | 核心优势 |
|---|---|---|---|---|
| A型 | 单管单肋单体 | 独立的单根SC管 + 独立密闭肋圆盘 | 零星穿越、改造避让、预留备管 | 最大灵活性,可现场定位,单套亦可定制 |
| B型 | 双管并列单肋 | 2根同径管共用一个椭圆或矩形密闭肋 | 成对干线(如一用一备)穿墙 | 节省预埋空间,**管间恒定间距 |

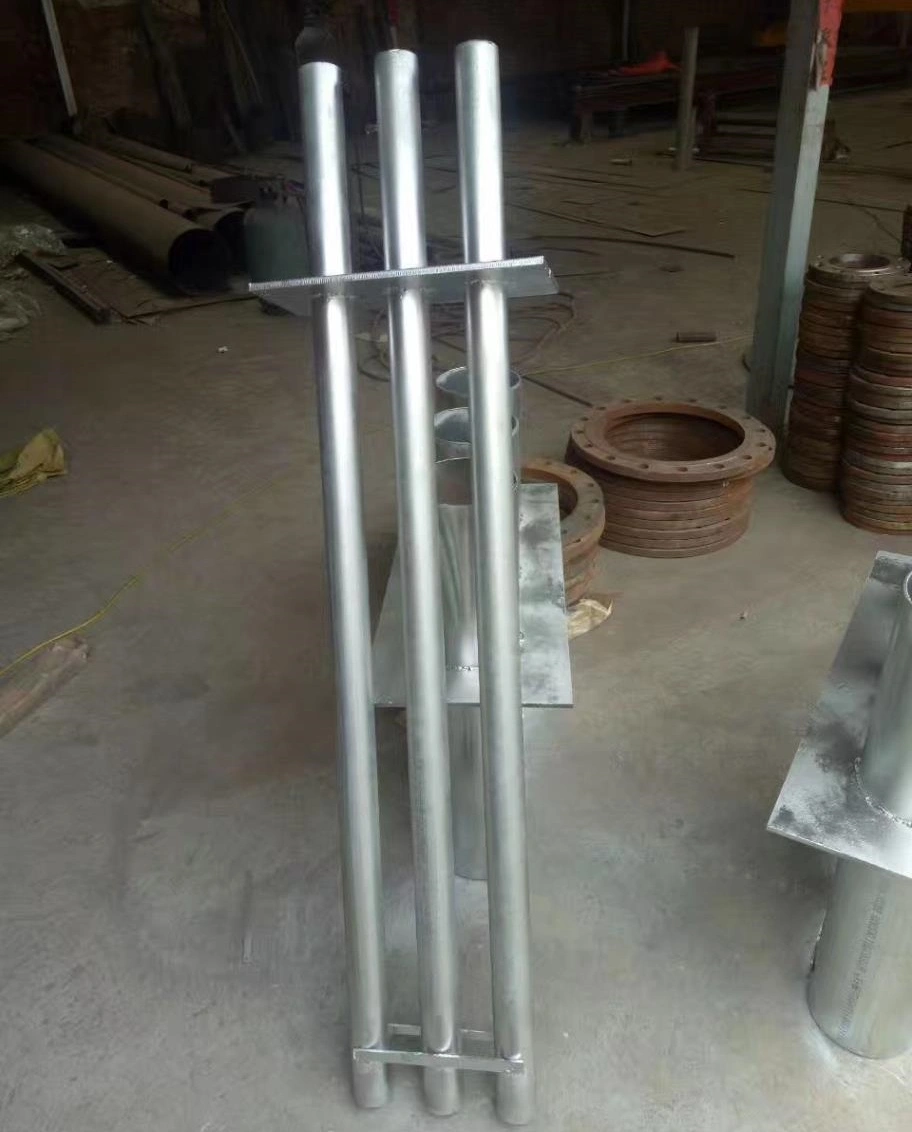

| C型 | 单排多管组合 | 一行多列,整体条形密闭肋板 | 单层桥架电缆排束,空间高度受限墙体 | 水平管线平直度**,单排非标定制 |

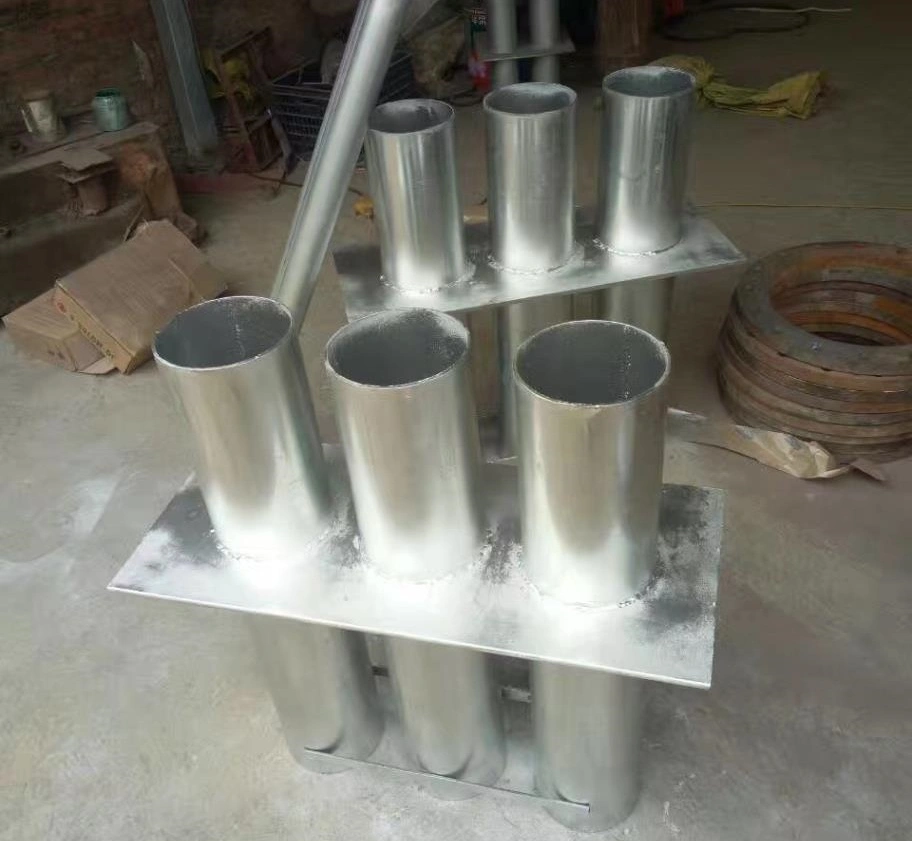

| D型 | 双排多管组合 | 上下两行,整体矩形密闭肋框架 | 强弱电分层穿越,中型人防电站出线 | 集约化程度高,兼顾分层维护 |
| E型 | 连排矩阵组合 | 多行多列(如6×4、8×5等),箱式整体肋框 | 大量电缆进出人防区、综合管廊高压出线仓 | **集成,一次预埋成型,可加装接地端子排 |
单排/双排/连排选择指南:墙体厚度≥300mm时,C型单排优先用于水平穿越;D型双排适合需分层管理的强弱电回路;E型连排则适用于管线高度密集的地下室电站隔墙。所有排列均支持 非标行列数、异径混合排列,奥凡提供免费布线排布优化建议。
二、07FD02人防密闭肋:超越止水的防护内核
所有型号的密闭肋均源自 07FD02人防电气密闭套管 节点,不仅防水,更是核爆炸冲击波防护的关键构件:
密闭强化构造:密闭肋钢板采用 Q235B(可选Q355B加强),厚度≥6mm(人防6级)或8mm(核5级),与钢管双面连续角焊缝,焊脚高度不小于管壁厚的1.2倍。焊后组件整体经 热镀锌处理,镀层覆盖焊缝,**电化学腐蚀薄弱点。
抗力密闭性:在≥0.1MPa冲击波超压作用下,面板与肋板形成的“T”型截面锚固于混凝土中,可**结构变形时密闭肋与混凝土之间不产生渗漏缝隙,满足人防工程 4B~6B 级防护密闭要求。
止水环进阶设计:A/B型密闭肋为圆形/椭圆环;C/D/E型升级为连续矩形肋板,并在肋板外缘增焊立筋或压槽,形成多道渗水“绕流”路径,抗渗等级可达P12。

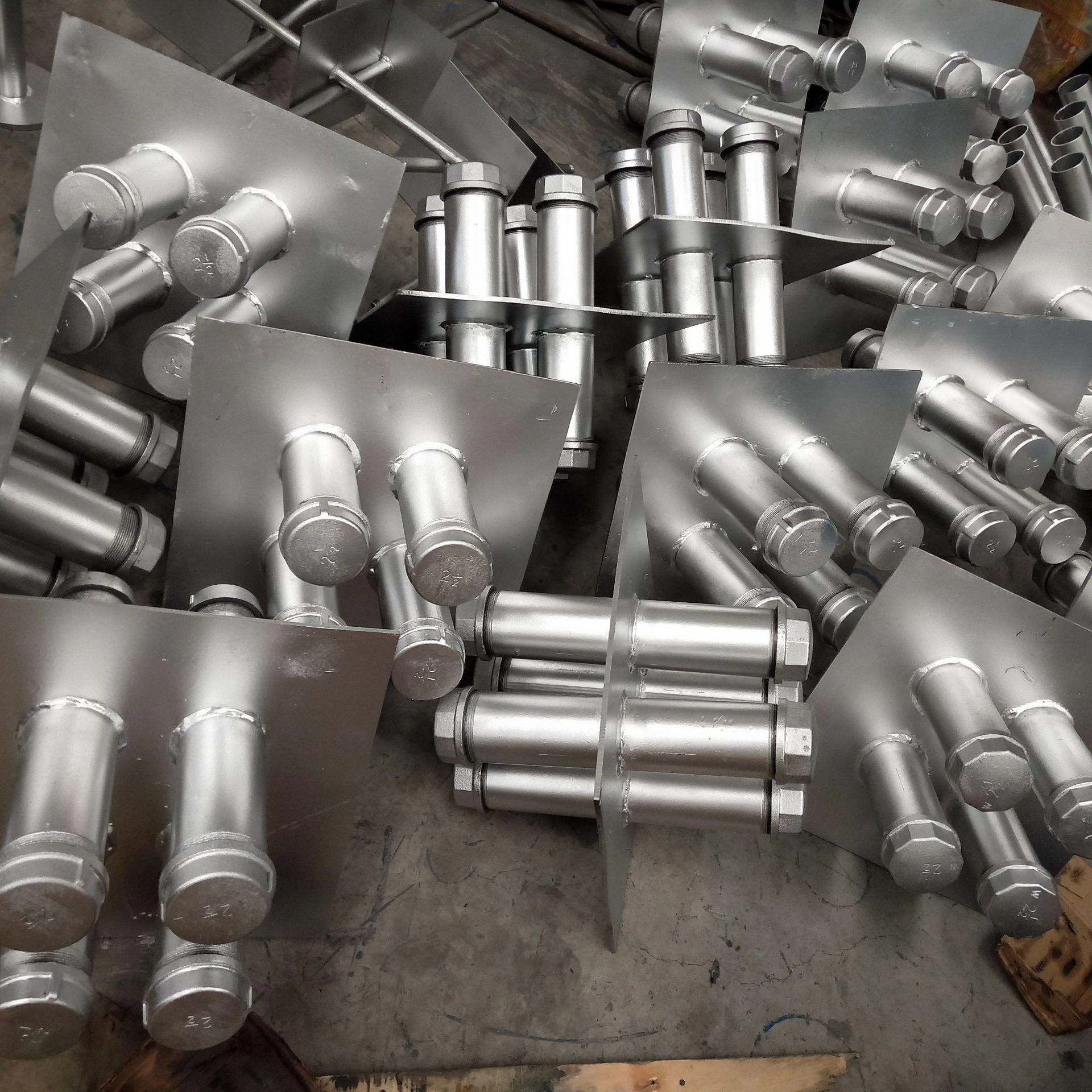

热镀锌材质人防密闭肋电气组合套管图片
三、热镀锌材质:五十年免维护的防腐承诺
奥凡全系 热镀锌电气组合套管 严格执行 GB/T 13912 热浸镀锌层技术条件,带来无可比拟的耐久性:
镀层结合力:锌-铁合金层与钢基体冶金结合,抗机械冲击。施工砸碰、混凝土振捣不会导致镀层剥离。
阴极保护:锌层作为牺牲阳极,即便局部划伤,也能通过牺牲自身保护裸露钢材不生锈,这在长期湿润的人防工程墙体内至关重要。
电气性能:热镀锌层导电性优良,可兼做人防工程等电位接地网的自然接地体。奥凡可在C/D/E型密闭肋板上预留带镀锌的不锈钢接地螺栓,实现无断点接地。
对比优势:相较涂装防锈漆套管,热镀锌避免漆膜老化后管壁锈蚀膨胀胀裂混凝土;相较冷镀锌,锌量高出3倍以上。
四、非标定制与批发价体系:柔性制造,拒绝差价
作为源头厂家,奥凡环保科技彻底打破“标准图集无此规格则无法采购”的壁垒,以 批发价 提供深度定制:
管径与壁厚:SC15~SC200全规格可选,壁厚可指定加厚(如SC50外径60mm,壁厚4.0mm/4.5mm等)。
行列与间距:C/D/E型行列数无限制,管心距可根据电缆外径与散热要求自由调整,常规为80×80mm至150×150mm。
墙厚匹配:标准套管长度=墙厚+2×保护层,可**匹配250mm/300mm/350mm/400mm/450mm/500mm等非标墙体。
可选增项:304不锈钢密闭肋、预埋电缆密封环组件、管口防堵板、整体吊装角钢边框、等电位连接板。
阶梯批发价:同规格10套起享批发折扣,50套以上特批专线排产。小批量、多型号混批同样以 非标定制批发价 直接核算,一单一议,无隐形加价。
五、产品技术参数速查(全系列代表规格)
| 型号 | 排列 | 常用管径范围 | 密闭肋厚×边宽 | 适用墙厚 | 热镀锌工艺 |
|---|---|---|---|---|---|
| A型 | 单管 | SC25~SC100 | 5mm×50mm(圆盘直径) | 200~600mm | 整体热浸锌 |
| B型 | 1×2 | 2×SC32~2×SC80 | 5mm×(孔边距50) | 250~500mm | 整体热浸锌 |
| C型 | 1×n (n≤10) | SC25~SC150 | 6mm×50mm(肋板宽) | 250~600mm | 整体热浸锌 |
| D型 | 2×n (n≤10) | SC32~SC100 | 6mm×50mm | 250~500mm | 整体热浸锌 |
| E型 | m×n (m,n≤10) | SC40~SC125 | 8mm×55mm | 300~600mm | 整体热浸锌 |
注:上表为基准参数,所有尺寸、厚度、材质均可按项目要求 非标定制,并出具结构计算书。
六、人防地下室安装与验收支持
预埋交底图:奥凡为每一个定制型号提供带坐标定位的CAD预埋件布置图,可直接纳入施工蓝图。
质检文件包:除原材料质保书、镀锌层检测报告外,还提供套管气密性试验记录和07FD02图集符合性声明,**人防质监验收资料齐全。
工程现场指导:对于大型连排(E型)及重点防护工程,可安排技术工程师进行免费远程安装指导,**一次预埋合格率****。
七、立即**全系列电气组合套管批发报价
无论您需要 A型单管密闭肋 用于改造补装,还是 E型连排矩阵套管 用于大型电站,奥凡环保科技均能以 热镀锌材质的**品质 与 非标定制的柔性响应,为您的 人防地下室 穿墙防护提供**解。右侧在线提交穿越回路数量及墙厚,十分钟出具推荐型号与阶梯报价。
