07FD02规范镀锌电气组合套管 热镀锌穿墙密闭肋 DN50-4型/D型/E型可选 Q235碳钢材质 人防地下室预埋 非标尺寸可定制 现货批发

地下防空工程电气线路穿越防护结构时,墙体的整体密闭性面临严峻考验。07FD02规范镀锌电气组合套管——业内常称热镀锌穿墙密闭肋——正是解决这一难题的专用装置。作为奥凡环保科技防水套管生产厂家的技术员,我为诸位解读这款07FD02规范镀锌电气组合套管从选材、制造到安装的全流程技术要点。热镀锌穿墙密闭肋采用Q235碳钢材质,配合热浸镀锌工艺处理,规格涵盖DN50-4型/D型/E型可选,广泛用于人防地下室预埋场景,支持非标尺寸可定制,常备库存实现现货批发。

一、规范依据:07FD02图集的技术定位

07FD02规范镀锌电气组合套管严格遵循国家建筑标准设计图集《07FD02:防空地下室电气设备安装》生产制造。该图集由北京市建筑设计研究院主编,根据《人民防空地下室设计规范》GB50038-2005对04FD02图集进行修订与补充,详细规定了管线穿越防空地下室围护结构的做法、电缆桥架穿越人防围护墙做法、穿墙管密闭肋详图(第23页)以及防护密闭穿墙管抗力片详图(第22页)等核心内容。

07FD02图集标准分柔性密闭套管与刚性密闭套管两大类,对密闭套管各部位尺寸数据作出明确界定,是目前人防电气密闭套管市场普遍采用的行业标准,也是密闭套管工程验收的主要依据。选用07FD02规范镀锌电气组合套管,便是选择一套经国家建筑标准设计研究院审定、历经工程实践验证的成熟技术方案。

二、材质体系:Q235碳钢热镀锌的防护逻辑

热镀锌穿墙密闭肋的防护性能根源在于其材质体系。

07FD02规范镀锌电气组合套管主体选用壁厚不小于2.5mm的热镀锌钢管。管壁厚度的刚性要求源于人防工程特殊工况——穿越外墙、临空墙、防护密闭隔墙的电气预埋管线须具备足够结构强度,以承受墙体混凝土浇筑压力与后续使用中的机械应力。密闭翼环(密闭肋)采用厚度3-10mm的Q235碳钢热镀锌钢板,翼高控制在30-50mm范围。

表面处理工艺方面,Q235碳钢材质经过热浸镀锌处理,锌层厚度≥85μm,符合GB/T 13912标准要求。热镀锌电气套管表面呈现均匀银白色,无漏镀黑斑,用手擦拭无锌粉脱落。这一处理大幅提升材料耐腐蚀性能,产品在3% NaCl盐雾环境中耐受1000小时无红锈,在地下潮湿环境中长期保持稳定。

核心力学指标:抗拉强度370-500MPa,屈服强度≥235MPa,伸长率≥25%。这些力学性能确保07FD02规范镀锌电气组合套管在爆炸冲击波作用下仍能保持结构完整。

三、型号体系:DN50-4型与D/E型的结构辨识

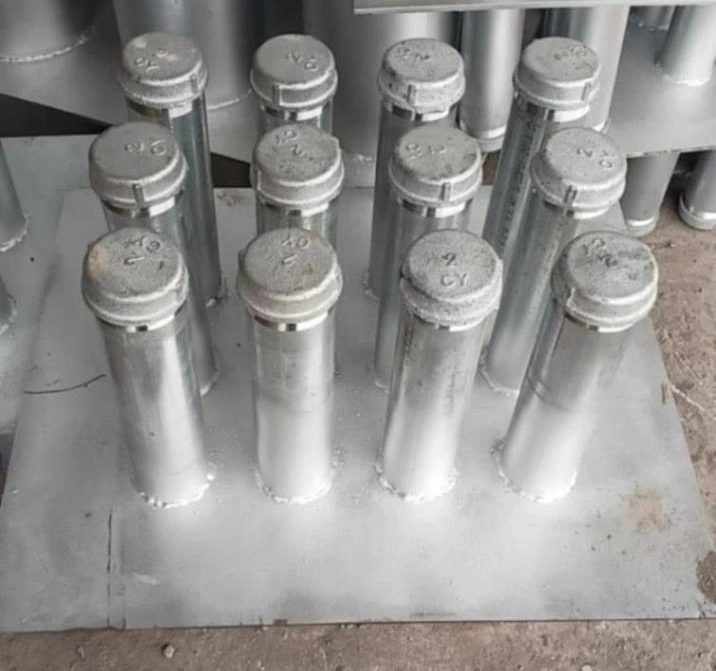

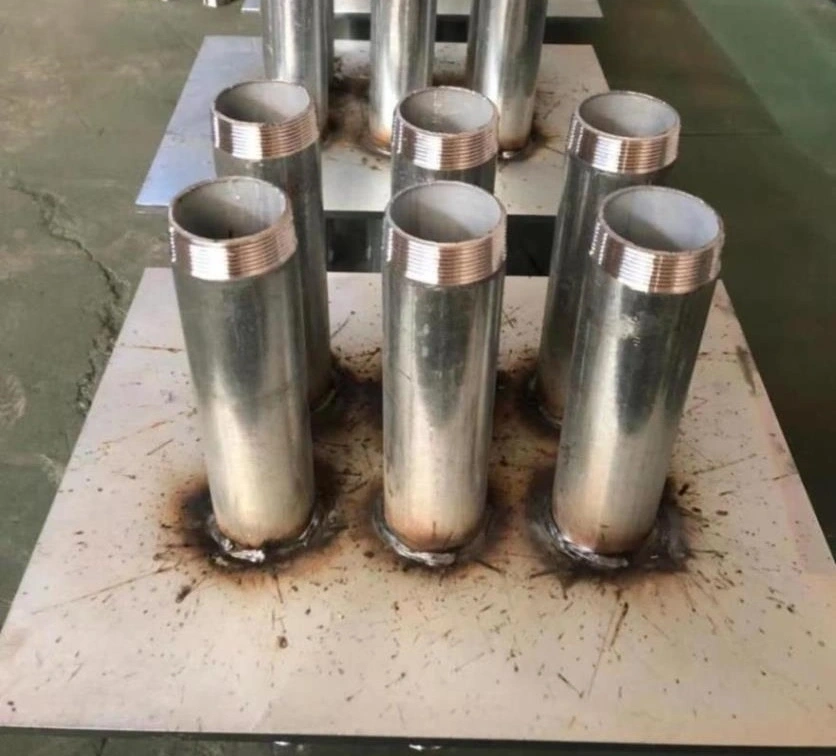

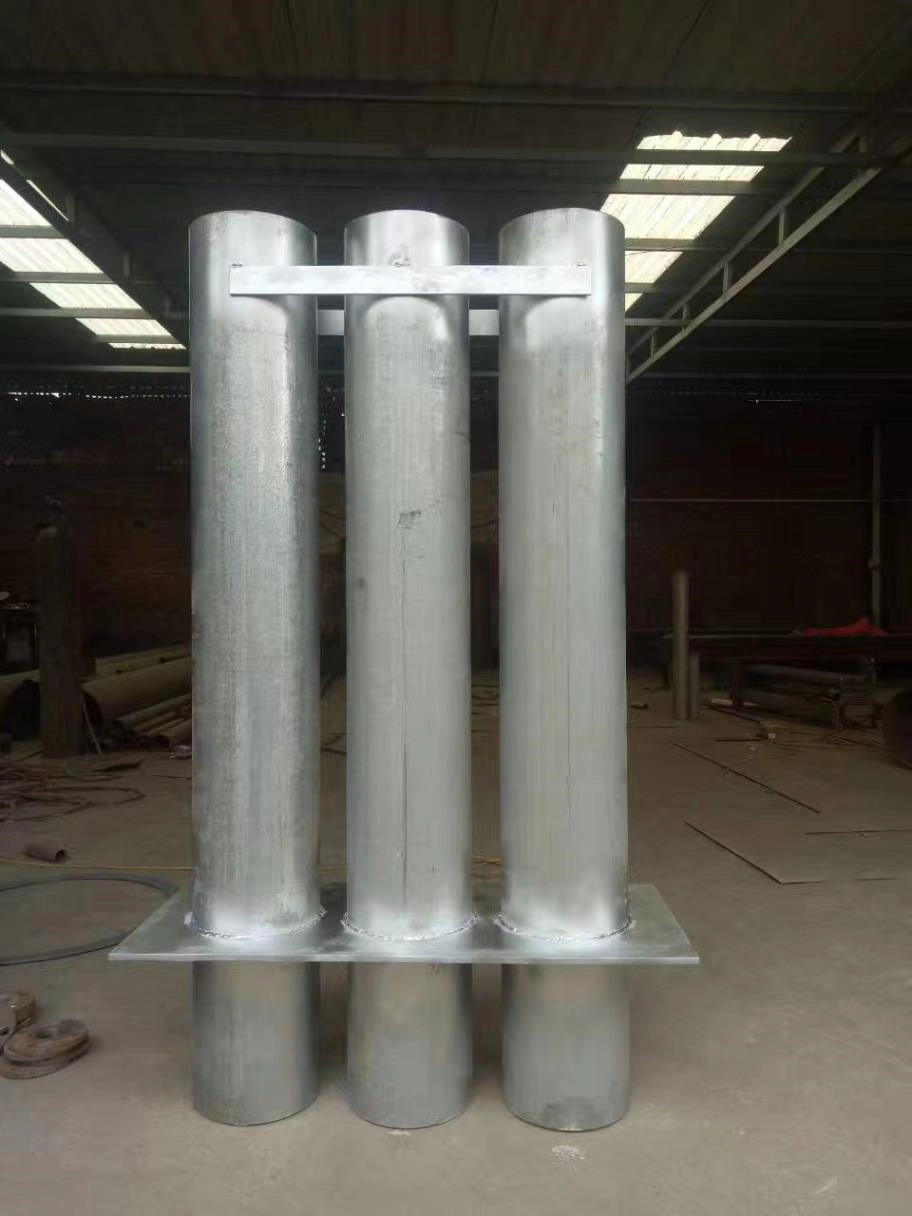

07FD02规范镀锌电气组合套管按密闭肋板上钢管数量划分为A、B、C、D、E五种标准型式:

DN50-4型特指管径DN50、四管组合的配置,属于D型范畴内常用规格。人防工程中,出入口、连通口防护密闭门门框墙通常需预埋4-6根备用管,管径50-80mm,管材采用热镀锌钢管并作防护密闭处理。因此DN50-4型/D型/E型可选的配置恰好匹配这一规范要求,为战时通信、报警线路预留穿墙通道。

选型要点:套管内径宜比穿越电缆总外径大20-30mm,两端伸出墙面长度50-100mm,密闭翼环居中焊接。多根电缆共管时,先计算单根电缆外径总和,再增加安全间隙。

四、非标定制与现货批发

工程现场结构复杂多样,标准图集尺寸难以覆盖全部场景。奥凡环保科技支持非标尺寸可定制,可根据客户需求调整以下参数:

钢管数量:标准A-E型之外,可定制多管、多排组合(2根至数十根均可)

管径尺寸:常规DN25-DN400,特殊需求可扩展至更大规格

管间距:根据电缆排布调整管心距

密闭肋尺寸:钢板厚度、翼高、外形尺寸均可按图定制

加长管身:满足超厚墙体穿墙需求

定制需提供加工图纸或详细技术参数,厂家在图集框架内完成合规调整。

现货批发方面,DN25-DN150范围内常用规格的A-E型标准产品保持库存,大批量采购支持快速交付。热镀锌穿墙密闭肋作为人防工程预埋件,施工节点紧、周期短,现货供应能力直接关系到工程进度。

五、安装技术要点

07FD02规范镀锌电气组合套管须在土建浇筑混凝土前完成预埋,严禁后期开孔。

定位与焊接:采用全站仪进行三维坐标放样,误差控制在±5mm以内。热镀锌电气组合套管轴线与墙面垂直,垂直度偏差≤1°。密闭翼环与热镀锌钢管双面满焊,焊缝高度≥5mm,无夹渣、气孔、裂纹等缺陷。密闭翼环与墙体钢筋网片焊接固定,焊点间距≤500mm,防止混凝土浇筑时位移。

密封处理:穿线后,电气套管与电缆间隙采用分层密封工艺——首层填塞防火岩棉至1/3深度,密度≥180kg/m³;第二层灌注防水油膏或环氧树脂填充。填充长度不小于管径3倍且不小于100mm,管口两端用密封胶或橡胶堵头封闭。

抗力片加装:当电气线路穿越防护密闭墙且工程防护等级达到核5级/常5级及以上时,需在组合套管两侧加装厚度≥6mm的防护抗力片,以分散冲击波能量、提升抗爆性能。防护等级为核6级/常6级时可视设计文件决定是否加装。

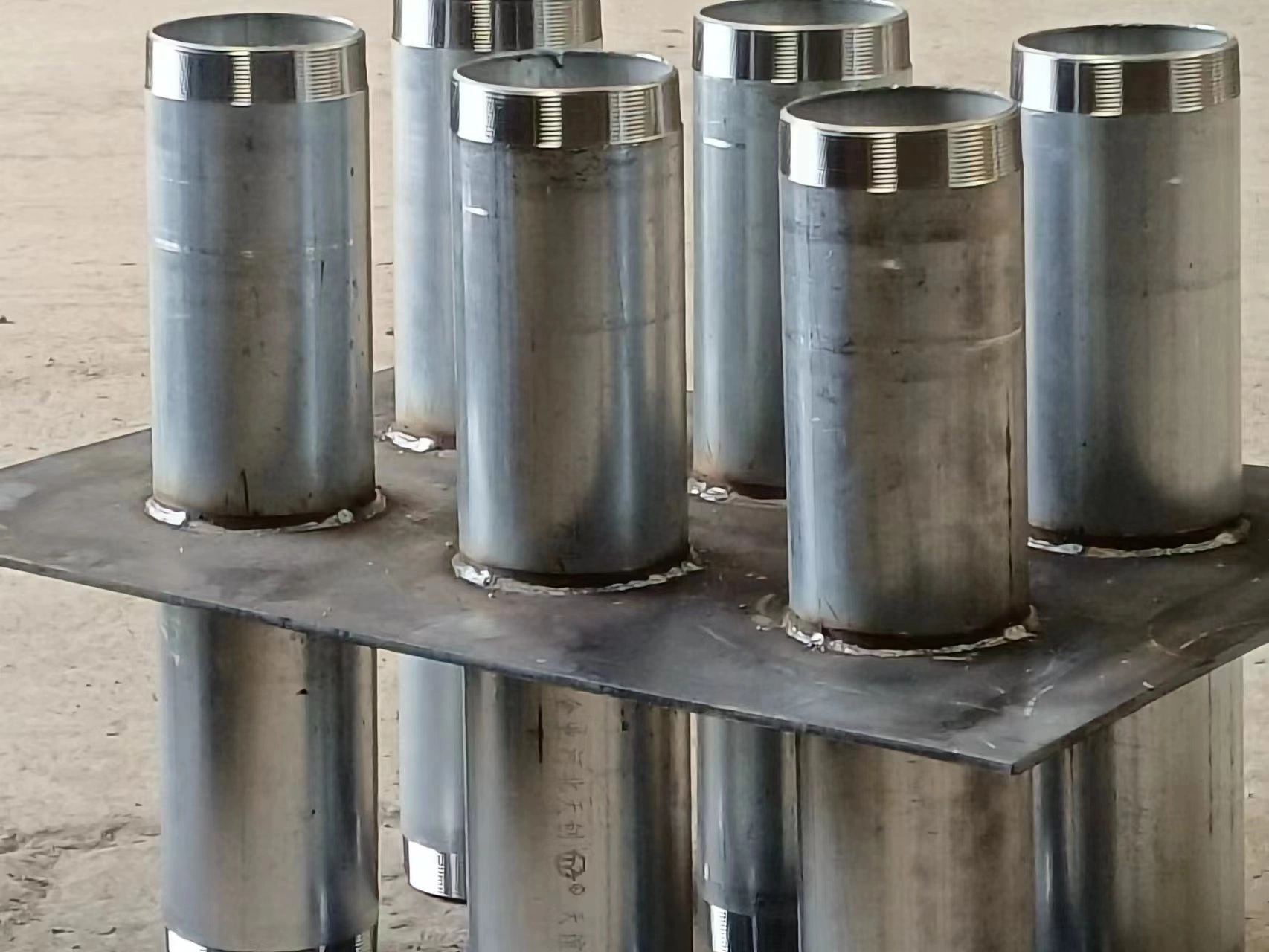

上图展示的是奥凡环保科技生产的07FD02规范镀锌电气组合套管实拍,密闭翼环与热镀锌钢管双面满焊,银白色镀锌层均匀致密。若您觉得本文对选型施工有参考价值,欢迎转发收藏至项目群组。点击下方链接可进入产品目录页面,查看各型号详细规格参数与实时库存信息,或直接致电技术热线**选型支持。

数据来源:

• GB50038-2005《人民防空地下室设计规范》

• GB/T 13912《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》

• 奥凡环保科技技术文档 - https://www.aofan618.com/dqzhtgd/7737.html
