人防工程专用电气组合密闭套管 | 07FD02标准热镀锌材质 | 防渗漏抗冲击波 | 支持非标定制

一、产品特性与技术参数

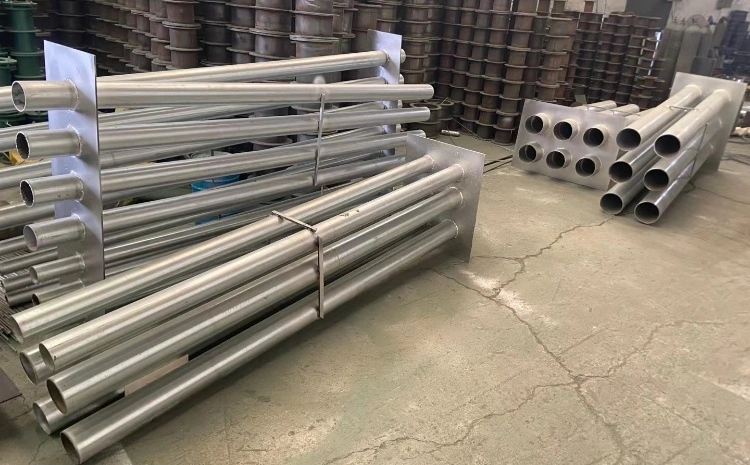

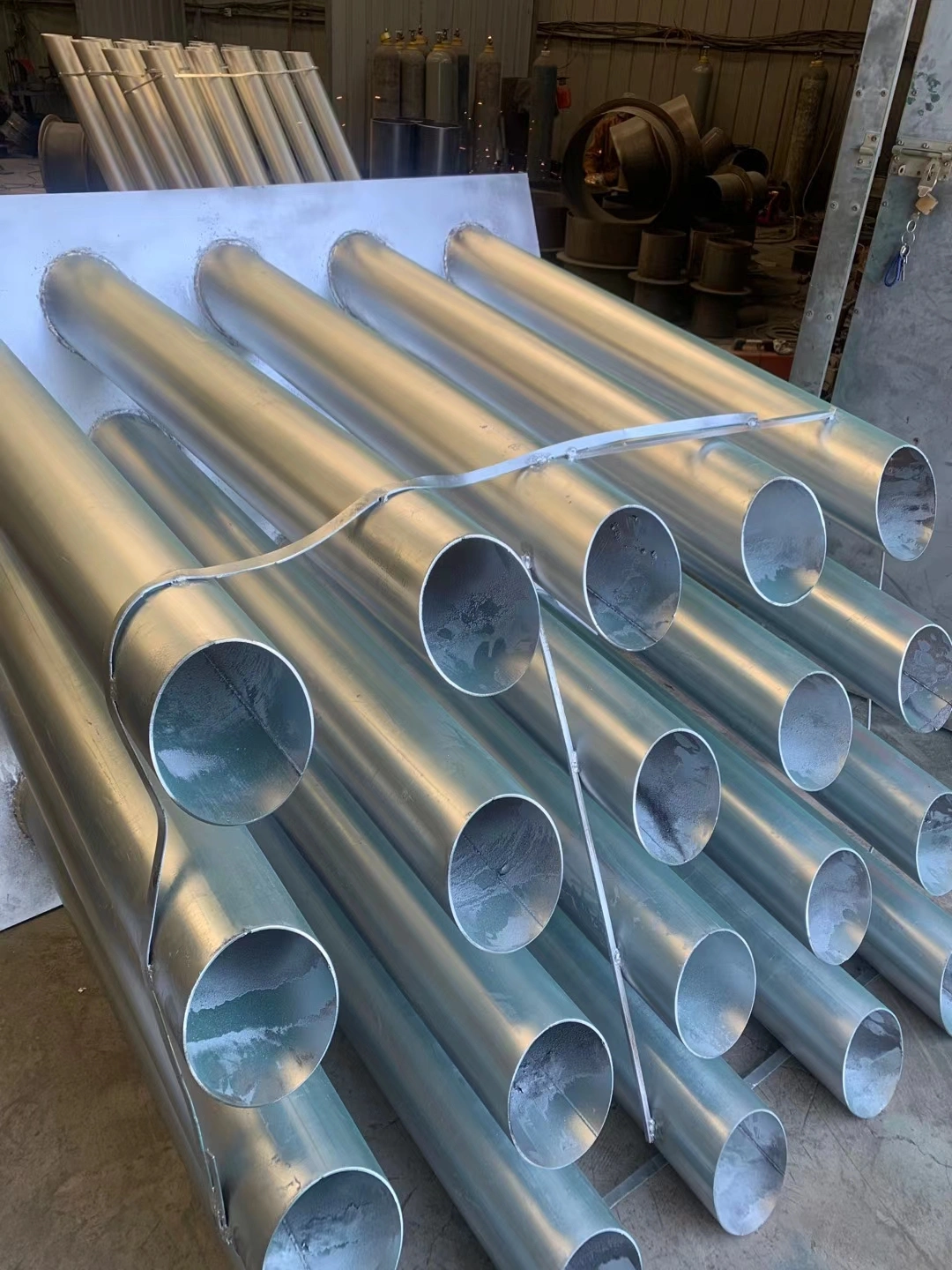

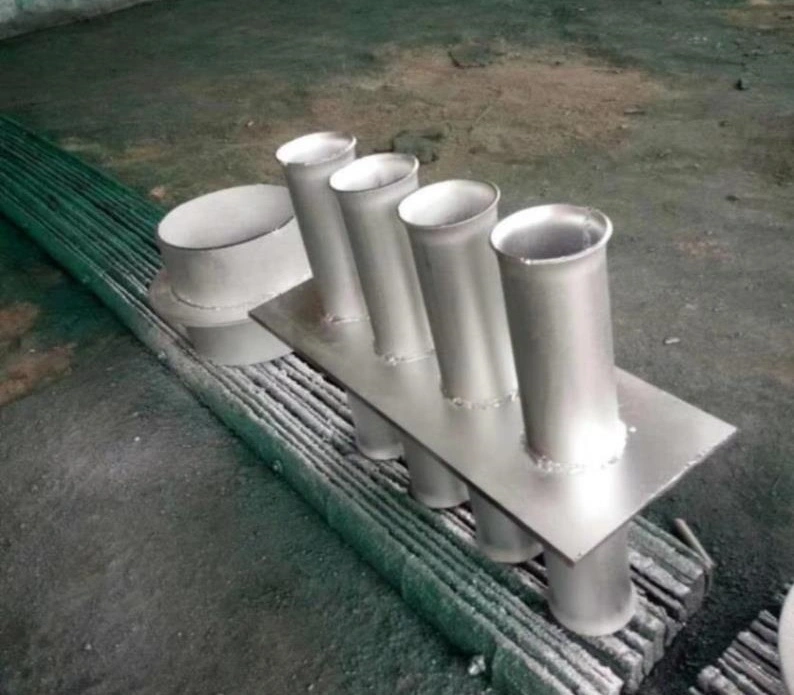

这款产品通常被称作“电气组合密闭套管”、“人防密闭肋”或“电气预埋套管”。它主要由一块钢板(密闭肋) 和数根热镀锌钢管焊接而成。密闭肋能增强与混凝土的结合力、防止墙体渗漏,而钢管壁厚≥2.5mm,保证了高强度和耐腐蚀性。

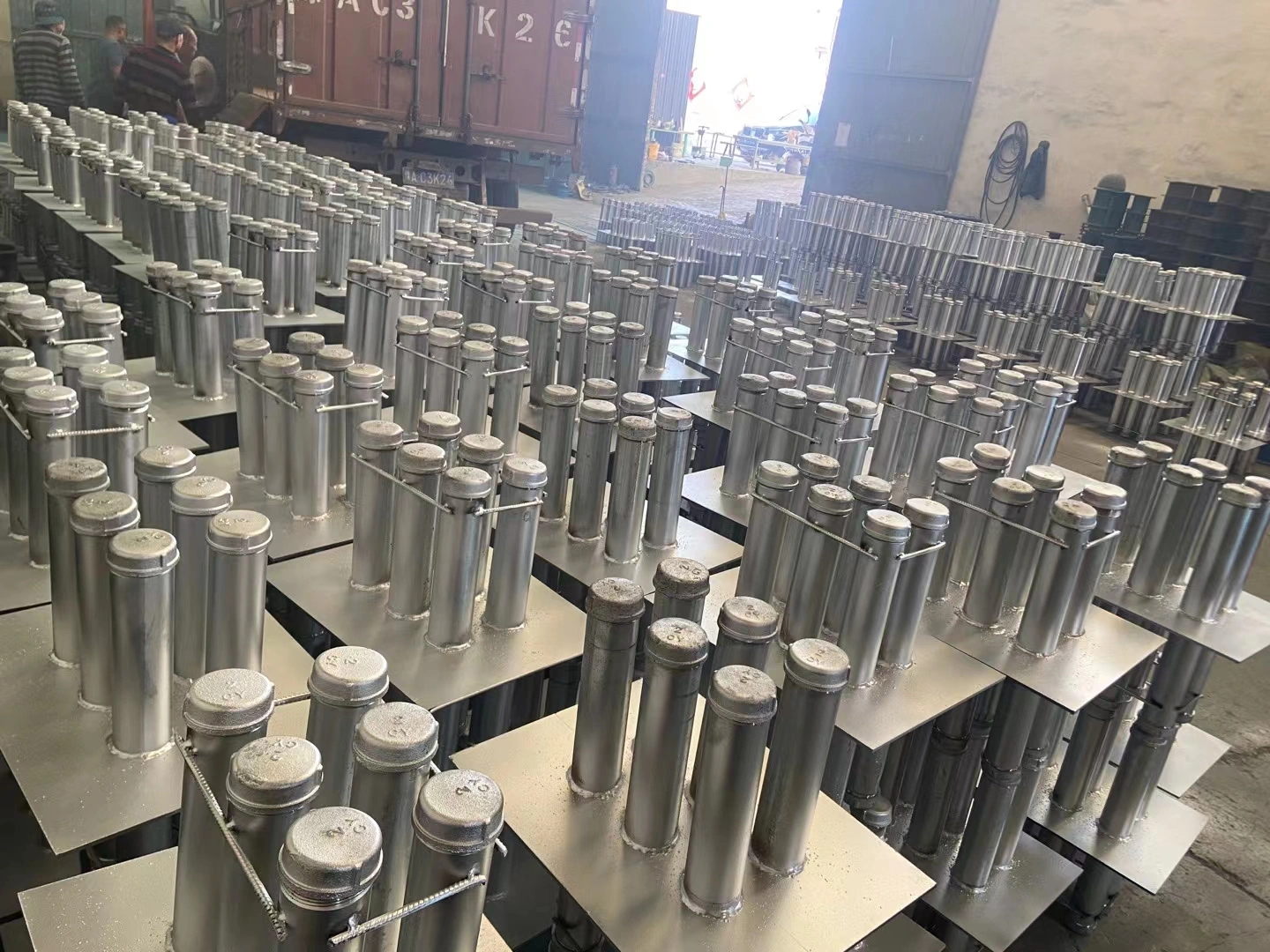

电气组合预埋套管图片

二、核心参数速查表

下表汇总了热镀锌电气组合套管的关键参数,方便你快速查阅。

三、执行标准与图集规范

该产品的核心设计、生产和安装依据为国家建筑标准设计图集 《07FD02:防空地下室电气设备安装》,该图集详细规定了密闭肋、抗力片等部件的尺寸、材质和安装要求,是工程验收的主要依据。

安装核心要求:应预埋,严禁后期开孔。密闭肋与钢管需双面满焊。穿墙后,电气套管与电缆间隙须用指定材料封堵。此外,相关工程还需满足《人民防空地下室设计规范》GB50038-2005等国家标准。

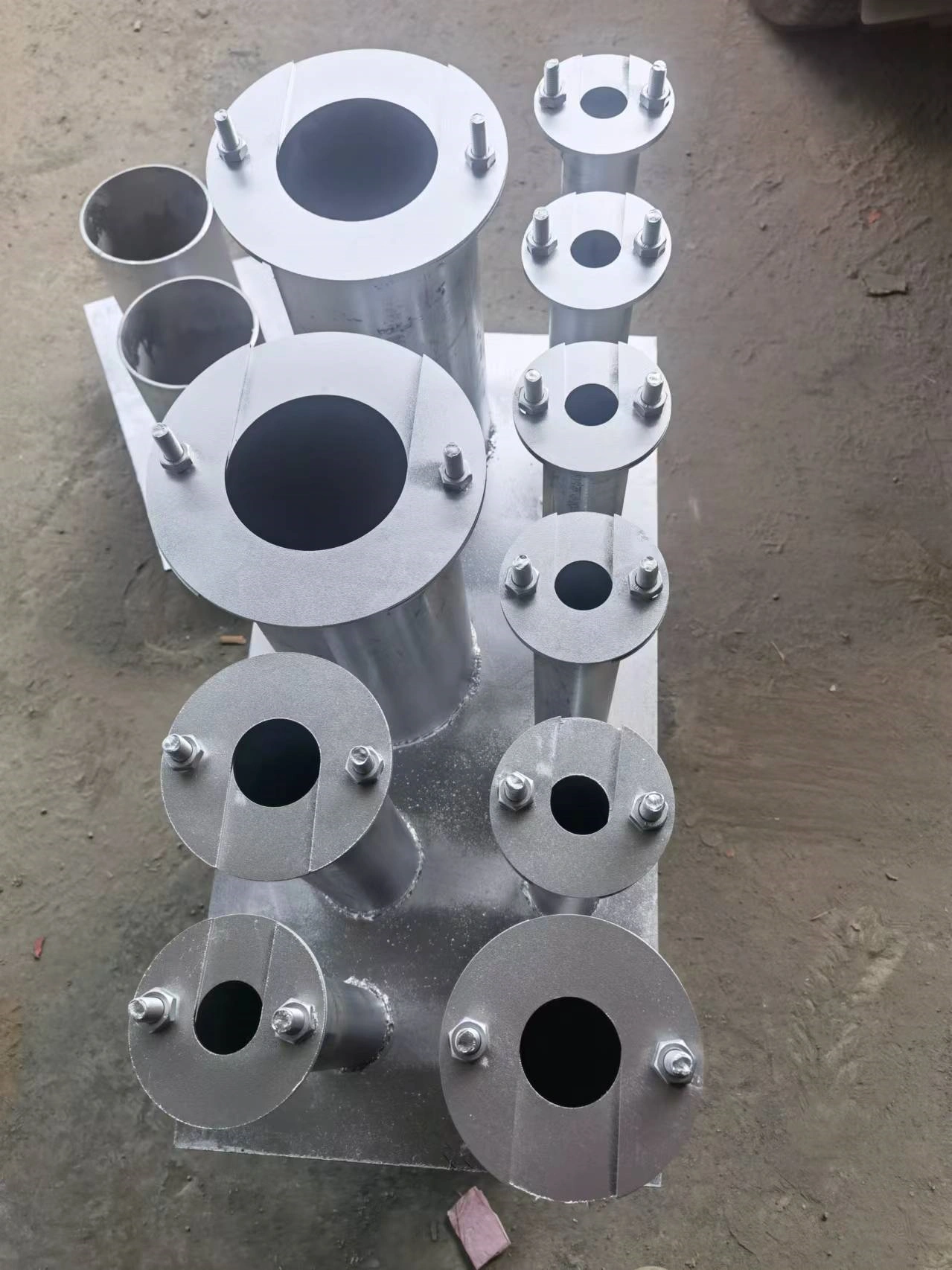

带抗力片的定制电气组合防护密闭套管图片

四、价格参考

这类产品需要根据具体规格、组合方式(孔数)和工程要求进行定制,因此没有统一的标准价格。

影响价格的因素:

规格尺寸 (DN):管径越大,用料越多,价格越高。

组合钢管数量:一孔(A型)至六孔(E型)或更多,钢管数增加,所需的钢板尺寸和焊接工艺也更复杂,成本相应增加。

钢板厚度:密闭肋钢板的厚度通常在3-10mm不等,厚度增加会直接提升材料成本。

采购数量与物流:工程采购通常批量较大,单价会低于零售;同时,产品较重,物流成本也是一个需要考虑的重要因素。

五、常见问题解答

1. 为什么密闭肋的材质和厚度很重要?

密闭肋(翼环)是电气套管的“锚固件”和“止水环”,其材质和厚度直接决定了密封和防护效果。

增加锚固力:焊接在钢管上的钢环能像“锚”一样,将电气套管牢牢固定在混凝土墙体中,防止松动和位移。

防止渗漏:它与混凝土紧密结合,延长了水的渗透路径,形成一道可靠的防水屏障,防止外部水汽沿管壁渗入室内。

标准要求:根据规范,密闭肋须采用Q235碳钢,厚度一般为3-10mm,对于给排水等压力管道,厚度要求更高,需达到10-12mm。

2. 什么时候需要加装“抗力片”?

抗力片是额外的防护组件,用于应对战时或特殊事故下的冲击波,但它并非所有情况都需要。

作用:当管线穿越防护密闭墙时,抗力片(通常由两块钢板组成)能分散和吸收冲击波能量,保护管线不被破坏。

设置条件:是否需要安装取决于人防工程的防护等级。根据07FD02图集,核5级、常5级及以上等级的人防工程需要设置抗力片;而核6级、常6级及以下等级的工程则不需要设置。

 最终确认:请务*以具体项目的施工图纸和人防办的要求为准。

3. 热镀锌层出现脱落是什么原因,如何判断质量好坏?

镀锌层脱落是常见的质量问题,原因主要出在生产工艺和材料本身。

原因:镀锌前的表面处理不彻底(如除锈、除油不净)会导致锌层与钢材结合不牢。或采用质量较差的钢材和不规范的镀锌工艺。

判断方法:

外观检查:表面应光滑、无毛刺、无气泡和锌瘤,颜色均匀的银灰色。

锤击测试:用0.5kg小锤轻敲,镀锌层不应出现起皮或剥落。

厚度检测:使用专业仪器测量锌层厚度,应符合设计要求(一般≥85μm)。

4. 如何进行非标定制?

厂家通常都支持按需定制。流程一般是:

明确需求:确定需要的管径、管数、排列方式(单排/双排等)。

提供图纸:向厂家提供详细的加工图纸或技术要求,说明非标部分的尺寸和公差。

确认方案:厂家会根据需求和图集标准,确认最终方案和报价。

生产交付:方案确认后,厂家进行生产并交付。

5. 电气组合套管安装的关键步骤是什么?

安装不当是导致后期返工的主要原因,以下几点是关键

精准预埋:须在土建浇筑混凝土前,按图纸将电气套管准确定位并牢固固定在钢筋网上。

焊接质量:密闭肋与钢管之间一定要双面满焊,焊缝要饱满、均匀,确保强度和气密性。

管口处理:两端应伸出墙面50-100mm,并做临时封堵,防止混凝土进入。

常见误区:一个常见误区是认为电气组合套管间隙无需处理。实际上,电缆穿入后,套管内的空隙须用防火泥等材料密封,否则会留下渗漏和毒气传播的隐患。
