一、产品概述

热镀锌电气组合套管,又称防护密闭肋、刚性组合套管、电气预埋套管、穿墙管密闭肋,是依据国家建筑标准设计图集07FD02《防空地下室电气设备安装》设计制造的电气线路穿墙防护密闭装置。该产品主要用于防空地下室、人防工程、地下管廊等场景中多根电缆(或电线)同时穿越防护密闭墙、临空墙、密闭隔墙时的防护密闭处理。

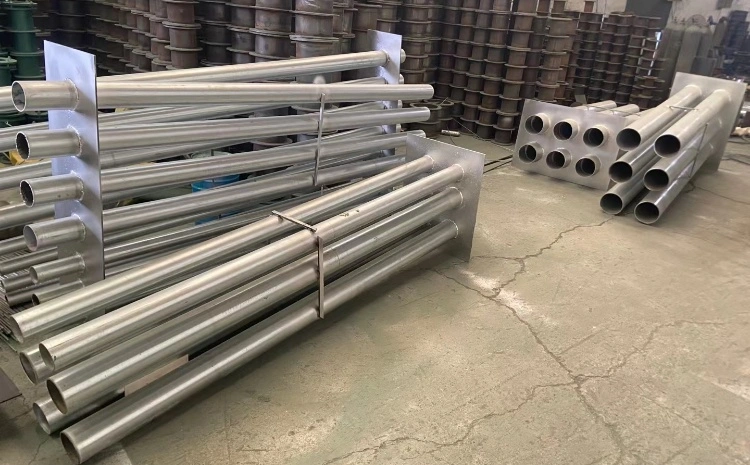

 热镀锌电气组合套管由一块热镀锌钢板(密闭肋/翼环)和多根热镀锌钢管组合焊接而成,钢管数量可根据工程实际需要定制,从2根到数十根不等。产品执行GB50038-2005《人民防空地下室设计规范》及相关人防工程技术标准,适用于核5级常5级、核6级常6级、核6B级常6级甲类防空地下室及常5级、常6级乙类防空地下室的电气设计。

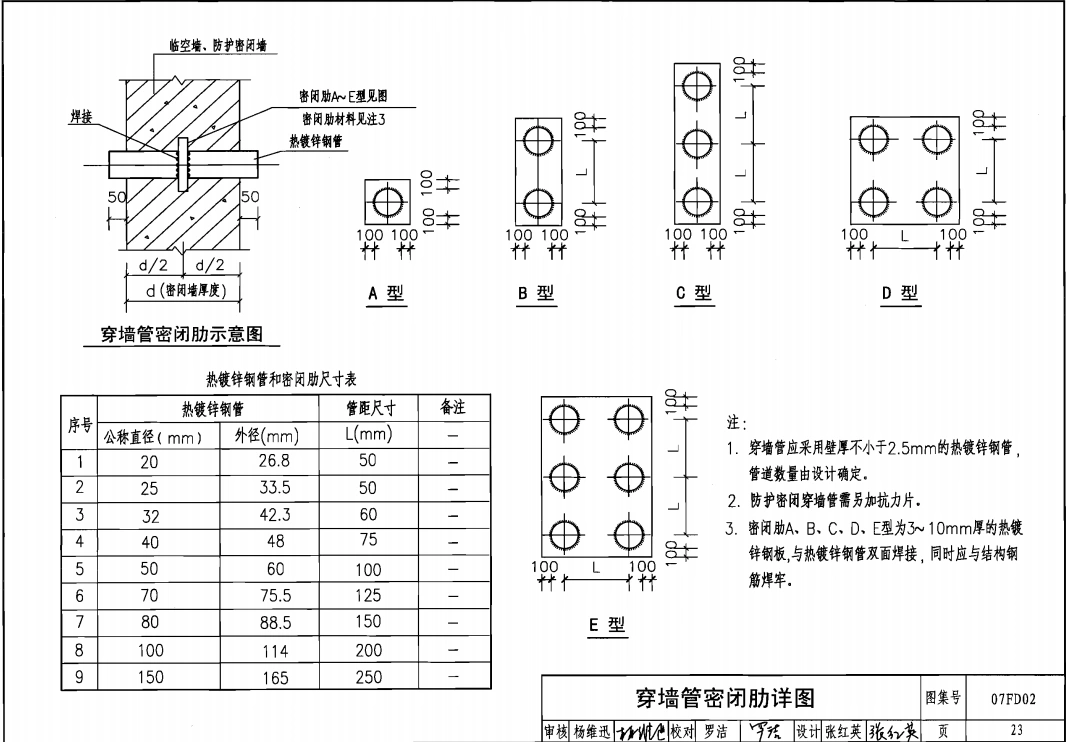

热镀锌电气组合套管结构示意图

二、产品执行标准

本产品严格按照以下国家标准和图集设计制造:

07FD02图集由北京市建筑设计研究院主编,经国家人民防空办公室批准发布,是当前人防电气密闭套管领域的**行业标准。该图集根据《人民防空地下室设计规范》GB50038-2005新版规范对原04FD02图集进行了**修编,增加了电缆桥架穿越人防围护墙做法、封闭母线穿越人防围护墙做法等内容。

三、核心材质

3.1 Q235碳钢

 热镀锌电气组合套管产品主体材质为Q235碳素结构钢。Q235中的“Q”代表屈服强度,“235”表示屈服强度不小于235MPa。该牌号钢材符合GB/T 700标准要求,具有优良的焊接性能和机械强度,是低压流体输送用焊接钢管的标准用材。

3.2 热镀锌钢管

管材钢的牌号和化学成分应符合GB/T 700中牌号Q195、Q215、Q235或GB/T 1591中牌号Q345的规定。本产品采用高频电阻焊(ERW)焊接钢管,经热浸镀锌处理,镀锌层附着力强、均匀致密,耐腐蚀性能优异。

3.3 热镀锌钢板(密闭肋)

密闭肋钢板与热镀锌钢管进行双面满焊,确保焊缝饱满、平整、光滑、无夹渣、无气泡、无裂纹。

3.4 热镀锌工艺

 热镀锌电气组合套管采用热浸镀锌工艺,符合GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》。锌浴温度控制在445~465℃,浸锌时间按制件厚度计算(每毫米≥1分钟)。锌层厚度要求如下:

热镀锌与电镀锌相比,镀锌层更厚、附着力更强、使用寿命更长,在潮湿、腐蚀性环境中具有优异的耐久性能。

四、产品型号分类(A/B/C/D/E型)

本产品严格按照07FD02图集设计,分为A、B、C、D、E五种标准型号,以适配不同数量电缆同时穿墙的工程需求:

选型说明:A~E型的划分主要基于钢管数量。实际工程中,钢管数量可根据设计需要增加至更多(如8根、10根等),我司支持特殊型号来图定制加工。

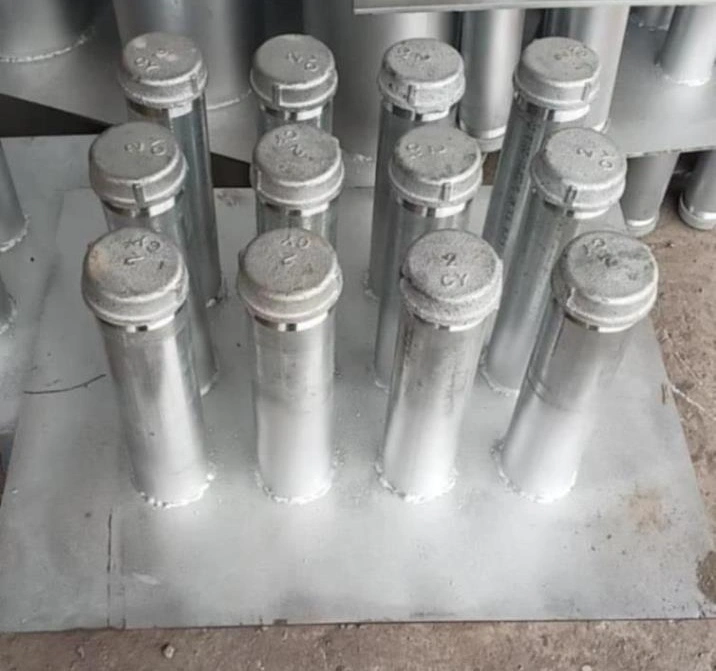

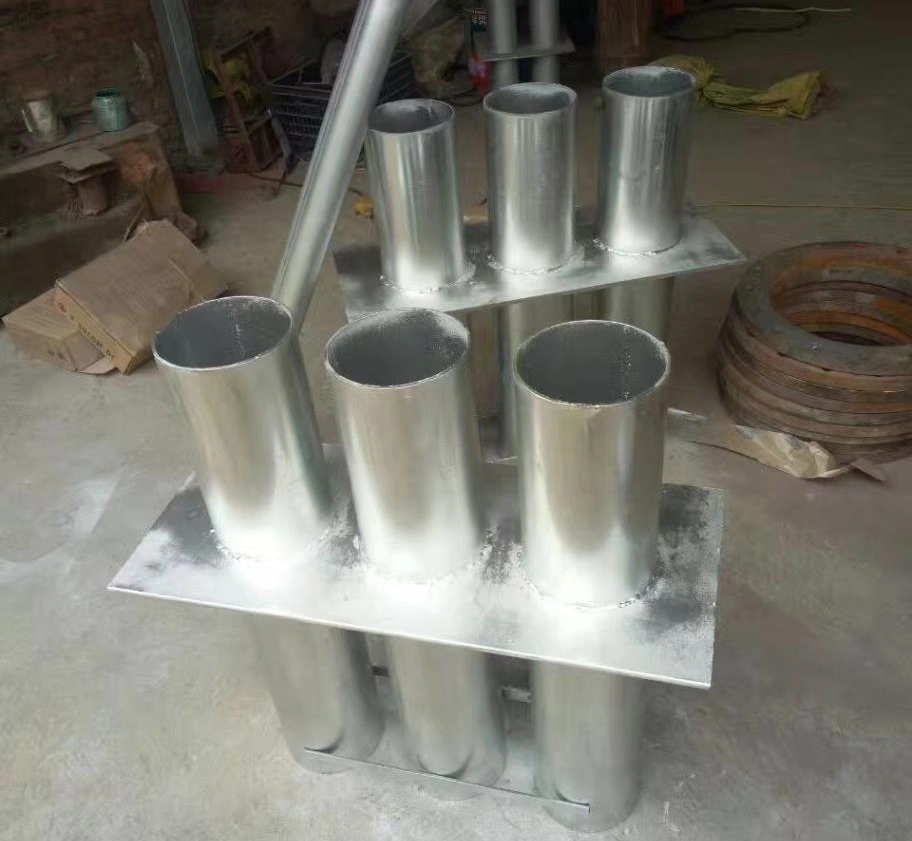

热镀锌电气密闭组合套管图片

五、规格参数(DN20-DN400)

5.1 钢管公称通径范围

 热镀锌电气组合套管产品覆盖DN20mm至DN400mm全系列规格,满足不同线径电缆的穿管需求。标准规格如下表所示:

DN200至DN400大口径规格可来图定制。

5.2 排数与组合方式

电气组合套管的排数设计遵循“功能适配与场景兼容”原则。常规设计区间为1~4排,特殊场景可通过优化设计突破该范围。设计核心原则为:

• 电气套管内径 ≥ 电缆总外径 + 20mm

• 多根电缆共管时,总截面积 ≤ 电气组合套管截面积的40%

多排组合时,需保持平行度误差 ≤ 2mm/m,同心度误差 ≤ 3mm。

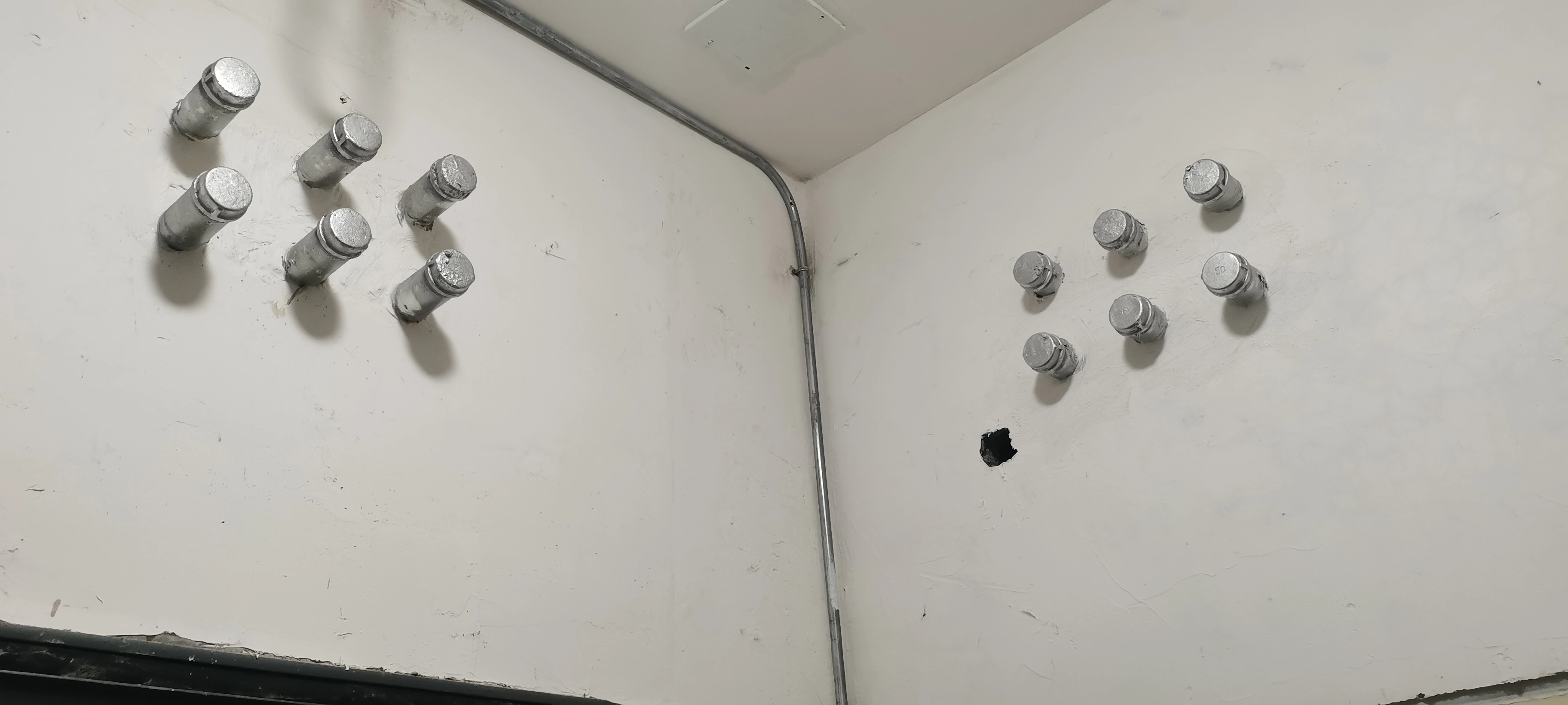

 热镀锌电气组合密闭套管预埋图片

六、核心性能优势

6.1 三重防护——密闭+抗爆+防腐

本产品通过密闭翼环与墙体钢筋牢固焊接,形成整体防护体系。抗力片设置于电气套管两侧,在冲击波到达时有效吸收和分散能量,保护清洁区免受染毒空气、水、灰尘等侵害。

6.2 防火等级

符合GB/T 8624 B1级阻燃标准,适用于消防、通风系统的管线防护。

6.3 施工便利

• 采用T42焊条与结构钢筋点焊固定,间距≤500mm,确保电气组合套管不位移

• 管口两端伸出墙面50~100mm,便于后期穿线和密封处理

• 密闭翼环居中焊接,焊缝高度≥5mm

七、焊接与安装工艺

7.1 焊接工艺要求

本产品严格执行以下焊接质量标准:

7.2 安装要点

1、热镀锌电气组合套管预埋定位:

根据设计图纸确定预埋位置,确保电气组合套管轴线与墙面垂直

2、热镀锌电气组合套管固定方法:

密闭肋与结构钢筋焊牢,确保整体稳固

3、热镀锌电气组合套管密封处理:

穿线后,用防火泥或聚氨酯发泡剂填充电气套管与电缆间隙,填充长度≥管径3倍且≥100mm

4、多排组合电气套管:

多组电气套管组合时保持平行度和同心度符合设计要求

八、应用领域

人防工程:

防护密闭墙、临空墙的电缆穿越,防止毒气和冲击波渗透

地下室与地下管廊:

防水防潮,保护电气线路免受地下水侵蚀

化工与石油设施:

耐腐蚀环境下的管道密封,防止介质泄漏

高层建筑:

消防、通风系统的管线防护,满足防火规范要求

九、定制能力

我司拥有多年电气组合套管生产经验,具备以下定制能力:

1、电气套管钢管数量定制:

从2根到数十根,根据客户需求任意配置

2、电气组合套管规格排数定制:

DN20~DN400全规格覆盖,1~4排常规排数,特殊场景可突破

3、电气套管型号定制:

A/B/C/D/E标准型号现货供应,特殊型号来图加工

4、电气组合套管材质选配:

Q235碳钢、不锈钢等多种材质可选

5、非标尺寸:

根据工程实际墙体厚度、开孔尺寸等参数非标定制

十、产品优势总结

十一、订货须知

1、提供图纸:

请提供工程设计要求或设计图纸,以便准确选型

2、确认规格:

明确所需钢管公称通径(DN)、长度、数量及排列方式

3、确认型号:

A/B/C/D/E型或特殊定制需求

4、确认数量:

提供所需套数及排列组合方式

5、特殊要求:

如有防腐等级、防火等级等特殊要求,请提前说明

本产品详情页依据07FD02图集、GB50038-2005、GB/T 3091-2015、GB/T 13912-2020等国家标准编制,所有技术参数均有**出处。我司坚持“国标品质、厂家**”的经营理念,欢迎来电咨询、来图定制!*
