一、产品简介
电气预埋套管,本质就是一块钢板焊上几根钢管。但放在人防工程里,这道工序直接决定了墙体在战时的防护和密闭性能。

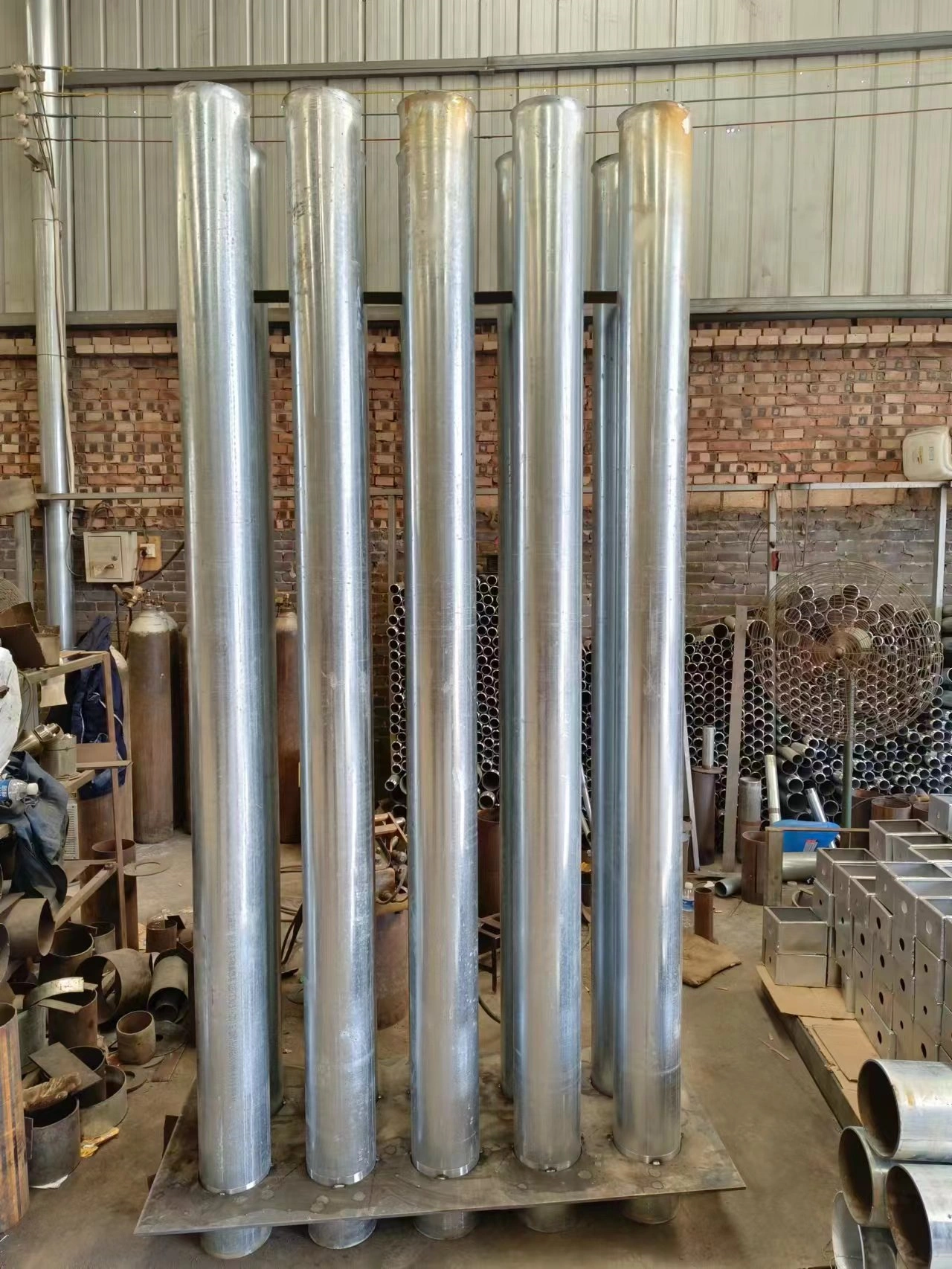

镀锌电气组合套管是一种预埋在人防工程穿墙部位的防护管件。它由一块 Q235 碳钢密闭肋(钢板)和数根热镀锌钢管焊接而成,预先浇筑在防护密闭墙或临空墙中。电缆从钢管内穿过,墙体则保持完整的气密性。
本产品严格按 07FD02 图集生产。该图集依据《人民防空地下室设计规范》GB50038-2005 编制,是现行人防电气安装的核心标准。

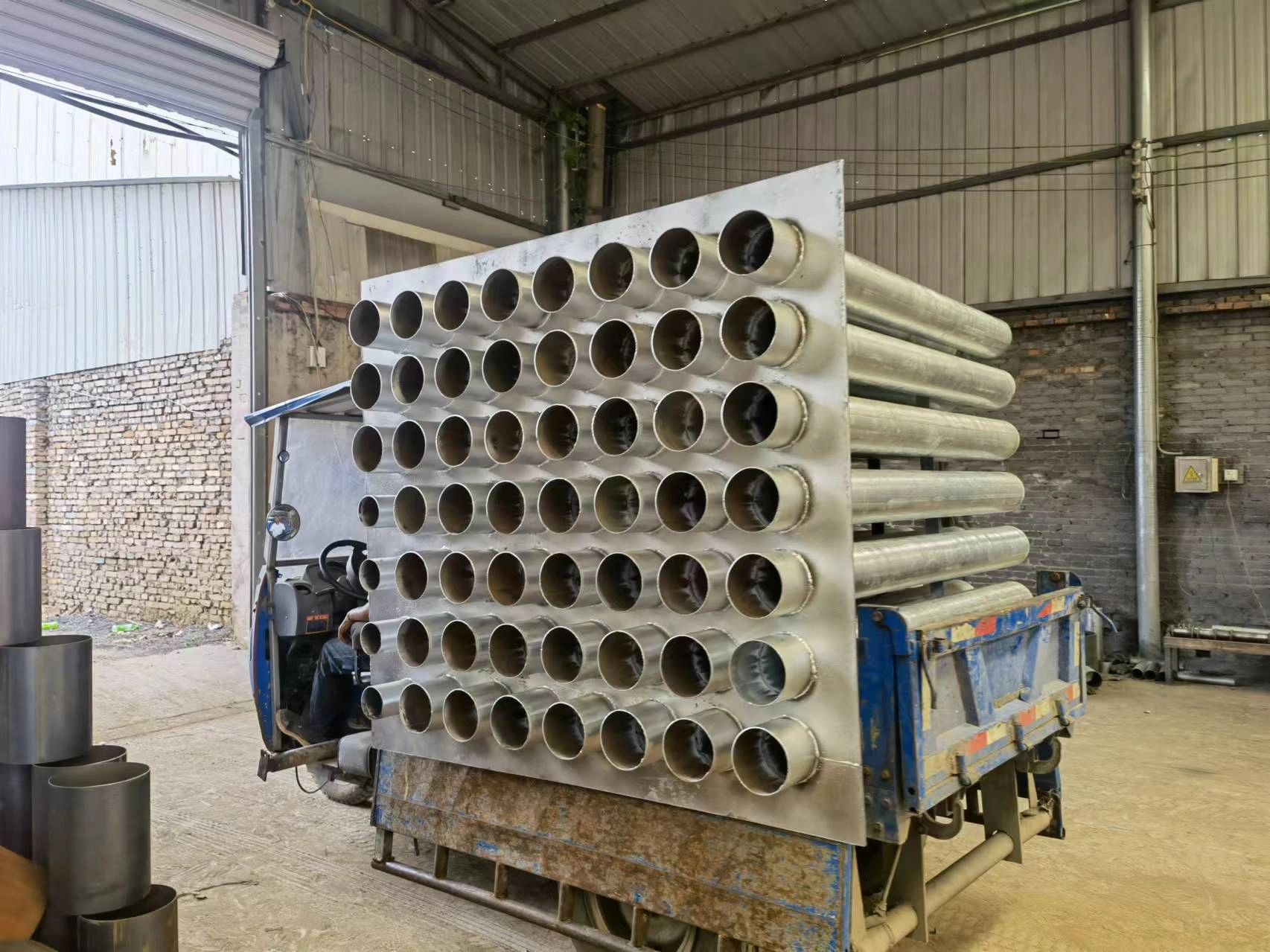

定制热镀锌电气组合套管图片
二、技术参数
| 项目 | 要求 |
|---|---|
| 执行标准 | 07FD02(国标图集) |
| 密闭肋材质 | Q235 碳钢,厚度 3–10 mm |
| 钢管材质 | 热镀锌钢管,壁厚 ≥ 2.5 mm |
| 表面处理 | 热浸镀锌,锌层厚度 ≥ 85 μm |
| 管径范围 | DN25 – DN400 |
| 焊接要求 | 密闭肋与钢管双面满焊,安装偏差 ≤ 3 mm |
| 适用范围 | 5 级及以上人防工程 |
规格选准了,后期返工就是一笔冤枉账。按图集标准来,省的是工期和质量兜底的钱。
三、型号详解:A/B/C/D/E 型
图集 07FD02 将密闭肋分为 A、B、C、D、E 五种标准型号,区别在于钢板上的钢管数量。清楚自己要几根管,选型就完成了一大半。
| 型号 | 钢板形状 | 钢管数量 | 典型用途 |
|---|---|---|---|
| A 型 | 方形 | 1 根 | 单根电缆穿墙 |
| B 型 | 长方形 | 2 根 | 双回路供电 |
| C 型 | 长方形 | 3 根 | 三相电缆进线 |
| D 型 | 方形 | 4 根 | 四回路集中穿墙 |
| E 型 | 长方形 | 6 根 | 多路信号/动力线 |
四、定制能力:2 根、3 根、4 根至数十根
标准型号覆盖了常见场景,但人防工程的设计需求各不相同。
本产品支持完全定制:
根数定制:2 根、3 根、4 根……数十根,按实际布线需求确定。

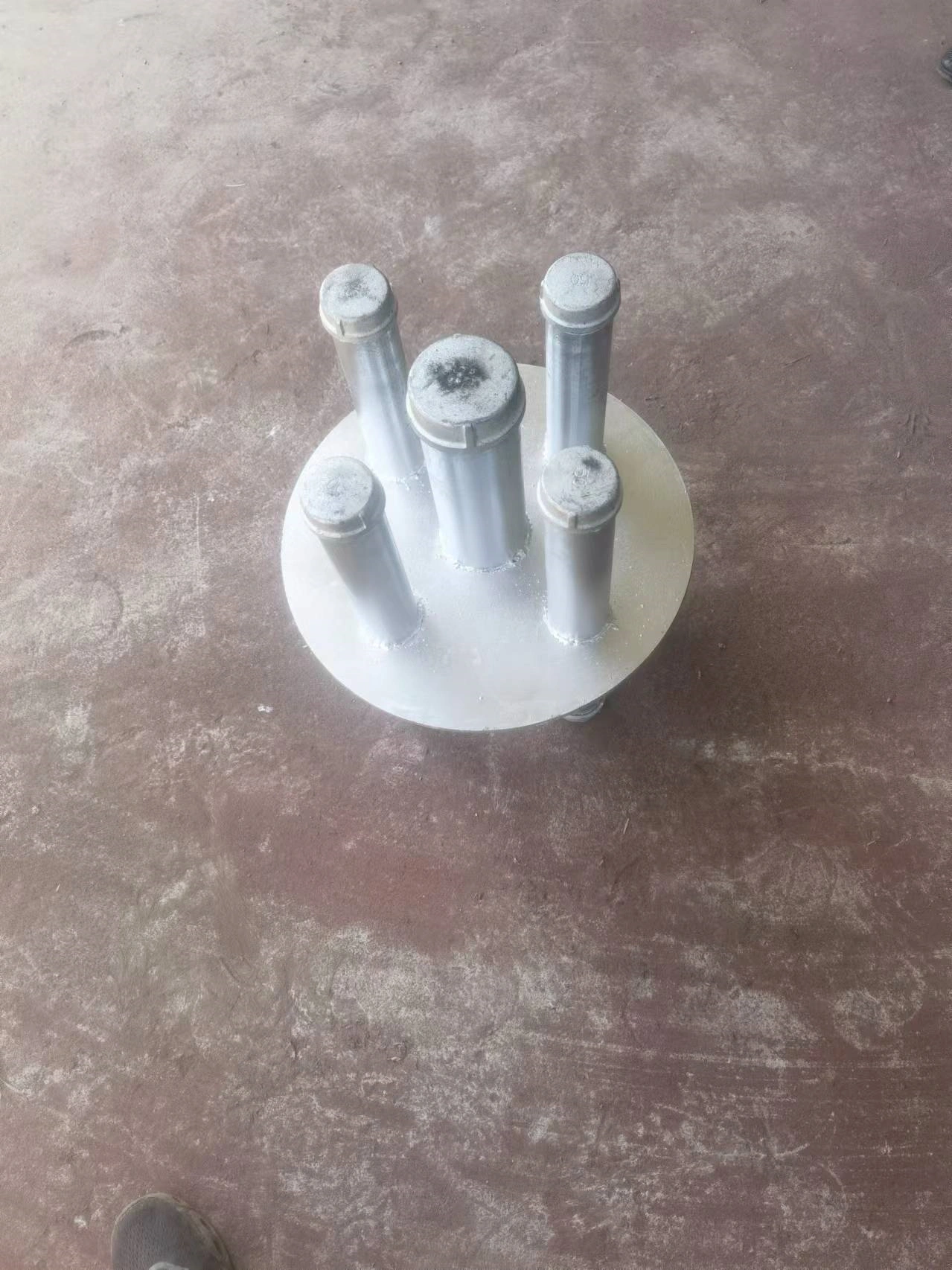

管径混排:同一块密闭肋上可混合不同口径的钢管,同时适应多种电缆穿线。

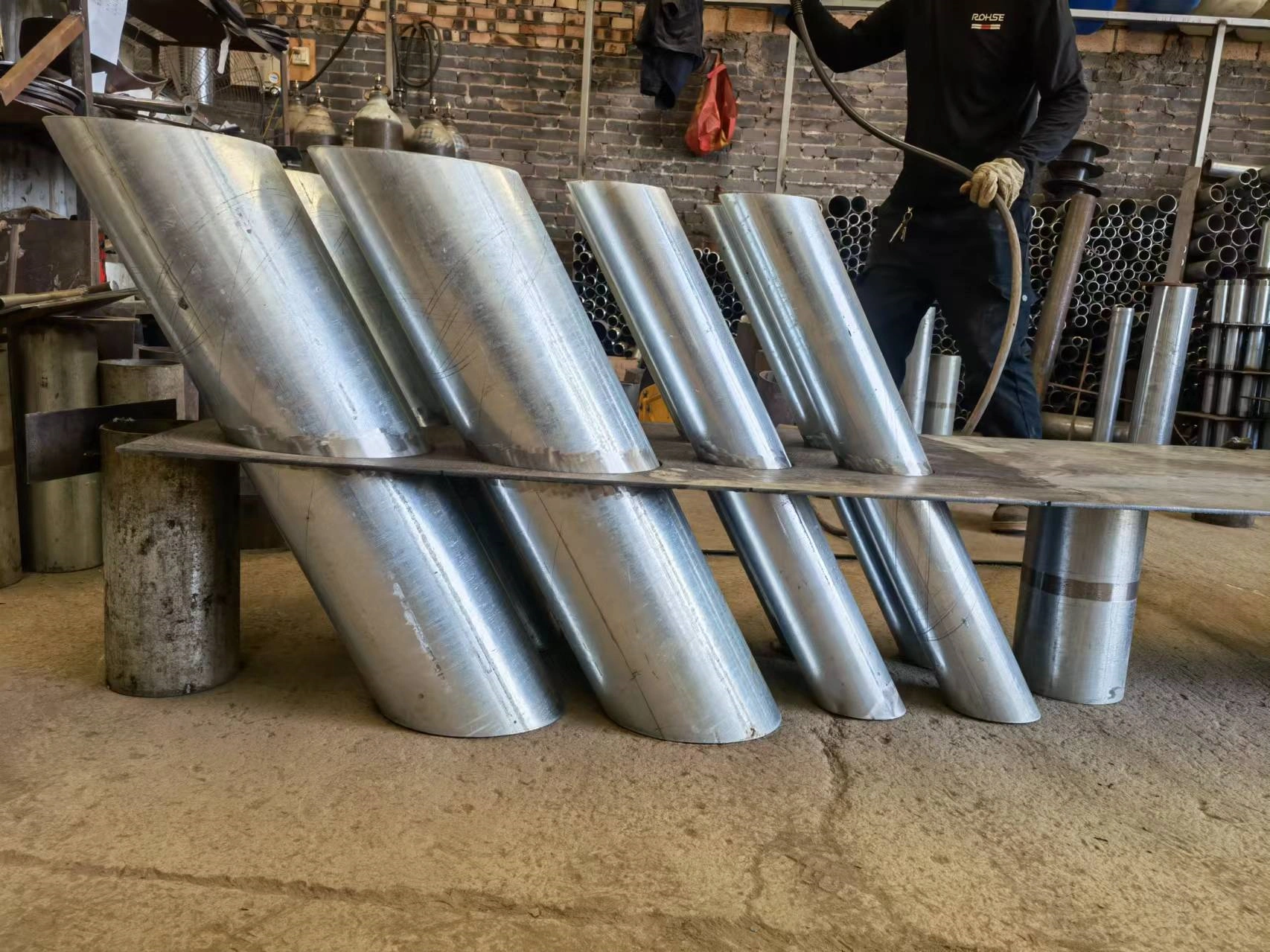

非标尺寸:钢板尺寸、管间距等均可根据工程图纸生产。
一句话:你需要几根管、多粗的管,我们就能做成什么样。 不设数量下限,也没有理论上限,完全看你的设计图。

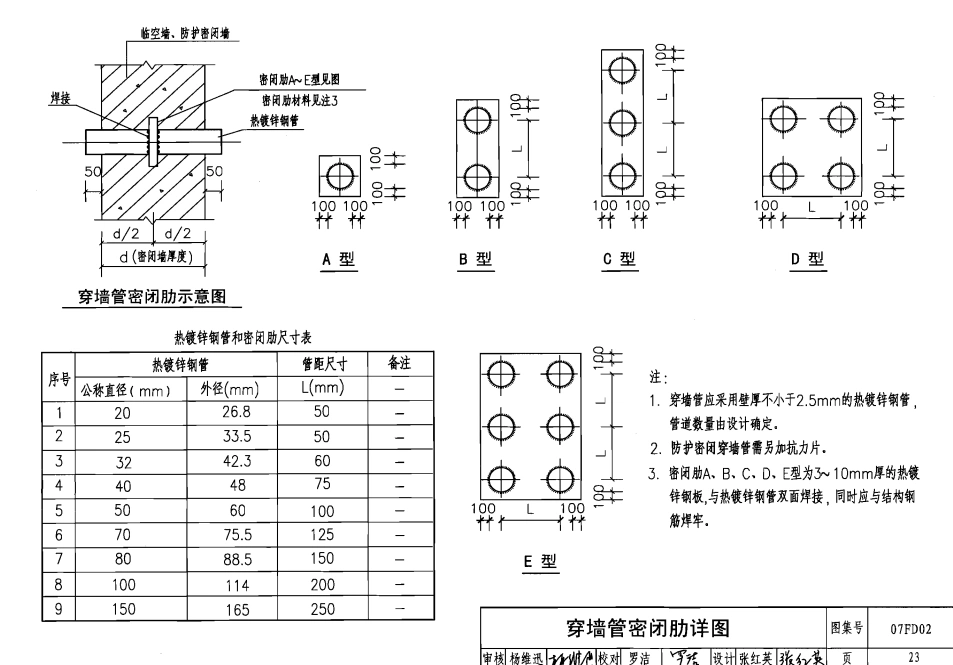

镀锌电气组合套管型号示意图
五、人防密闭肋为什么关键?
有人问:不就是几根管焊在一块板上,有什么技术含量?
这个理解需要修正。
密闭肋有两大核心功能,缺一不可:
**,固定防松动。 密闭肋预埋在混凝土墙体中,与结构钢筋焊接,确保电气组合套管在爆炸冲击波作用下不会位移或脱出。
第二,战时密闭防毒气。 密闭肋的钢板宽度和厚度经过**计算,配合管内封堵材料,能够有效阻止毒气沿管壁或套管壁渗入防护区。密闭肋的材质、厚度、高度都有严格的规范要求,这是它与普通防水套管本质的区别。
Q235 碳钢做密闭肋、热镀锌钢管做穿线管,这是图集的**要求,也是工程安全的**道门槛。低于这个标准,产品就不再适用于人防工程。
六、应用场景
本产品适用于以下位置:
防护密闭门门框墙:电缆明线穿越门框墙的主要通道。
临空墙:内外防护区之间的电缆穿越。
密闭通道:多回路电缆集中穿墙。
5 级及以上人防工程:满足人防抗力等级要求。
当管道穿越地下室等需要防水的结构时,须采用此类电气预埋套管,且电气组合套管两端应采用机械切割,保证切口平整。
七、低价批发说明
人防工程采购有两个常见误区:一是只看单价不看规格,二是只看总价不看质量。
我们提供的低价批发,建立在三个前提之上:
规格准确——按 07FD02 图集标准生产,不偷工减料。
源头直供——工厂批量排产,中间环节精简。
透明报价——按规格、数量、壁厚如实报价,无隐藏费用。
批发起订量灵活,工程直采和经销商批量备货均可。
注意:采购人防工程产品时,务*要求供应商提供图集对应规格的产品。07FD02 明确要求密闭肋厚度 3–10 mm、钢管壁厚 ≥ 2.5 mm、热镀锌处理、双面满焊。低于这些标准的,请直接排除。
按国标图集做、按实际需求定、按源头价供货。 这就是本产品的核心优势。
