人防工程建设中,电气线路穿越防护结构墙体的部位是整个工程防护体系的“薄弱环节”——一旦处理不当,冲击波、毒气、潮气均可沿管线渗入工程内部,导致防护失效。人防电气预埋套管正是为此而设计的专用构件,它集防爆、防毒、抗震三重功能于一体,是核6级人防地下室电气系统的“生命线”。

一、产品概述:什么是人防电气预埋套管?

人防电气预埋套管,又称防护密闭电气套管,是指预埋在防空地下室围护结构(外墙、临空墙、防护密闭隔墙、密闭隔墙)中,用于穿越电气线路并满足防护密闭要求的专用管件。本产品严格按照国家建筑标准设计图集07FD02《防空地下室电气设备安装》 生产制造,专为核6级人防地下室量身定制。

与普通建筑电气套管不同,人防电气预埋套管不是单纯的“线缆保护管”,而是融入人防工程防护体系的特殊预埋部件,兼具“通道功能”与“防护功能”。根据《人民防空地下室设计规范》GB50038-2005第7.4.3条规定,穿过人防围护结构的电气管线,应选用管壁厚度不小于2.5mm的热镀锌钢管,并采取相应的防护密闭措施。

二、核心功能:防爆/防毒气/抗震三合一

2.1 防爆功能——抵御冲击波

人防电气预埋套管能够承受核武器爆炸产生的冲击波作用,防止冲击波沿管线进入工程内部。电气套管主体采用厚壁金属材质,管壁厚度比普通电气套管更厚,确保抗冲击、抗挤压能力。对于核5级及以上等级工程,还需在冲击波方向设置防护抗力片(厚度≥6mm),有效分散冲击波压力。

2.2 防毒功能——阻断毒气渗透

产品采用“密闭翼环+密封填料”双重防护机制。密闭翼环(又称密闭肋)采用厚度≥3mm的Q235B钢板加工,翼高控制在30-50mm范围,焊接在套管外壁。浇筑混凝土时,密闭翼环与墙体/楼板紧密结合,阻断水、气体、冲击波渗透,有效防止化学毒剂、生物战剂通过管线缝隙渗入防护区。

2.3 抗震功能——结构整体受力

人防电气预埋套管与结构钢筋可靠焊接,采用“井字架”加固方式,防止混凝土浇筑时位移。电气套管轴线与墙面垂直度偏差≤1°,确保在地震或爆炸振动下保持结构完整,与混凝土墙体形成整体受力结构。

2.4 人防电气套管 vs 普通建筑套管

三、技术规格与执行标准

3.1 执行标准与图集

• GB50038-2005《人民防空地下室设计规范》

• 07FD02《防空地下室电气设备安装》——国家建筑标准设计图集

• 04FS02《防空地下室给排水设施安装》

• T/QGCML 1752-2023《人防工程电气线路安装技术规范》

• GB/T 3091-2015《低压流体输送用焊接钢管》

• GB/T 13912《热浸镀锌层技术要求》

3.2 材质与工艺

基材:Q235碳钢——具有良好的强度和加工性能,适合制造结构件

表面处理:热浸镀锌工艺——锌层厚度≥85μm,符合GB/T 13912标准要求。锌层与钢基体结合牢固,覆盖所有表面(包括焊缝和边角),在潮湿地下环境中保持长期稳定

颜色:银色,喷涂防锈漆

3.3 结构组成

3.4 性能参数

• 机械性能:抗拉强度370-500MPa,屈服强度≥235MPa,伸长率≥25%

• 耐腐蚀性:3% NaCl盐雾试验1000小时无红锈

• 工作温度:-20℃~+80℃

• 气密性:压力≥0.05MPa,稳压30分钟压降≤5%

• 防护等级:核6级、常6级

3.5 规格尺寸表(依据07FD02图集)

据来源:07FD02穿墙密闭肋详图

四、产品型号与组合方式

根据07FD02图集规定,人防电气预埋套管分为以下型号:

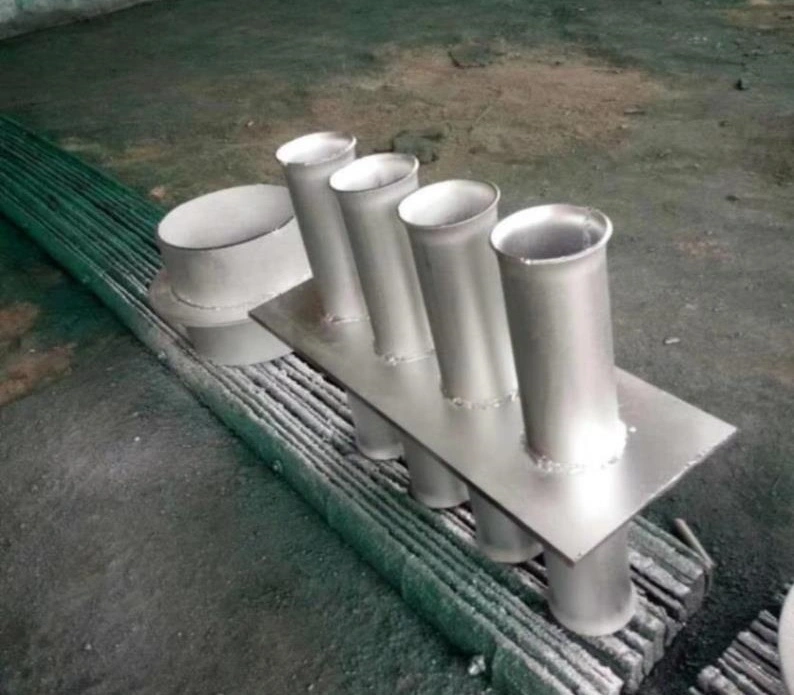

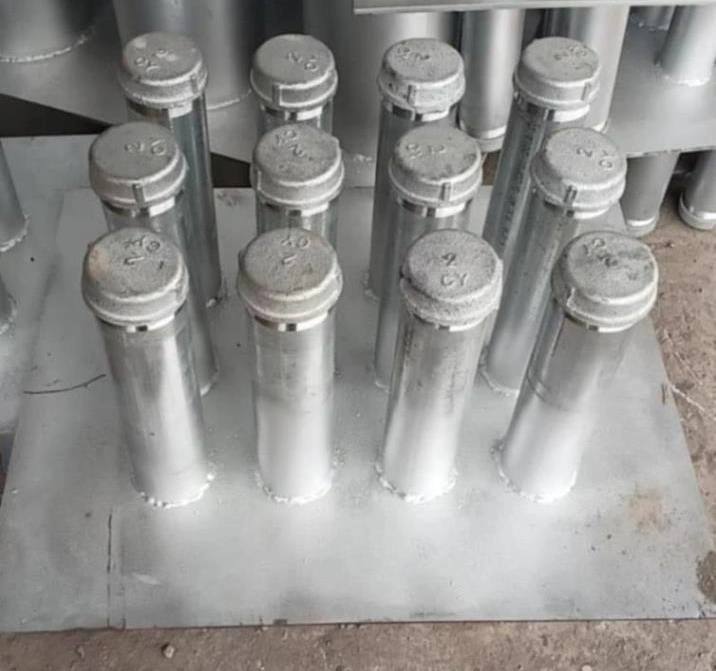

多根电气线路可采用组合套管方式穿越同一防护结构,电气组合套管密闭肋边到电气套管边距离可根据现场需求设计为50mm或100mm。

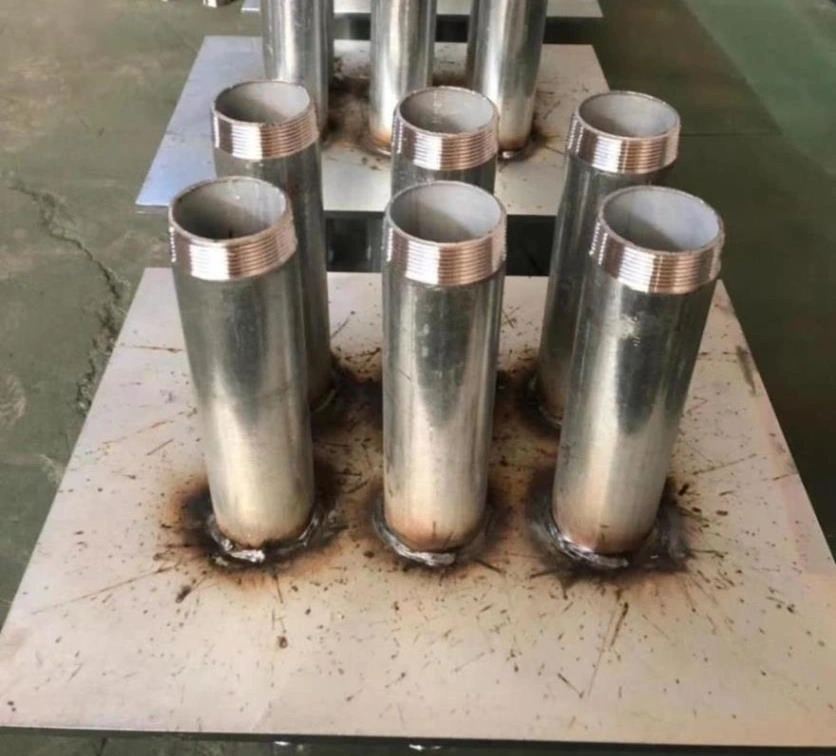

人防电气预埋套管图片

五、安装要求与施工要点

5.1 预埋定位要求

• 空间定位:穿越临空墙、防护密闭隔墙时,电气套管中心距门框300-500mm

• 垂直度:轴线与墙面垂直,偏差≤2mm

• 伸出长度:两端伸出墙面30-50mm

• 成排布置:水平偏差<5mm,拉线校准

5.2 备用管设置

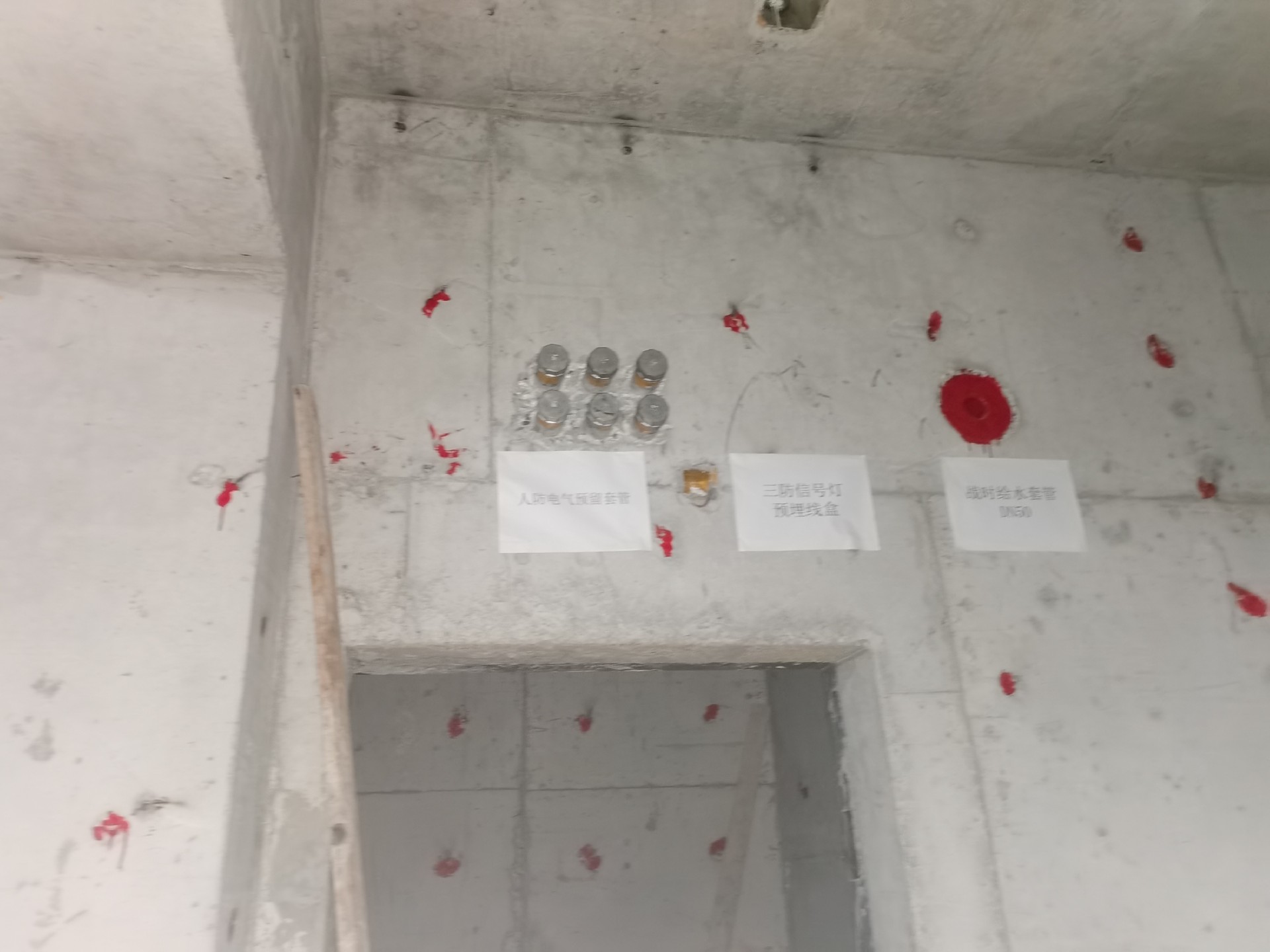

根据GB50038-2005第7.4.5条规定,各人员出入口和连通口的防护密闭门门框墙上应预埋4～6根备用管,管径50-80mm,管壁厚度不小于2.5mm的热镀锌钢管。这些备用管为战时通信、报警线路预留通道,避免后期开墙破坏防护结构。

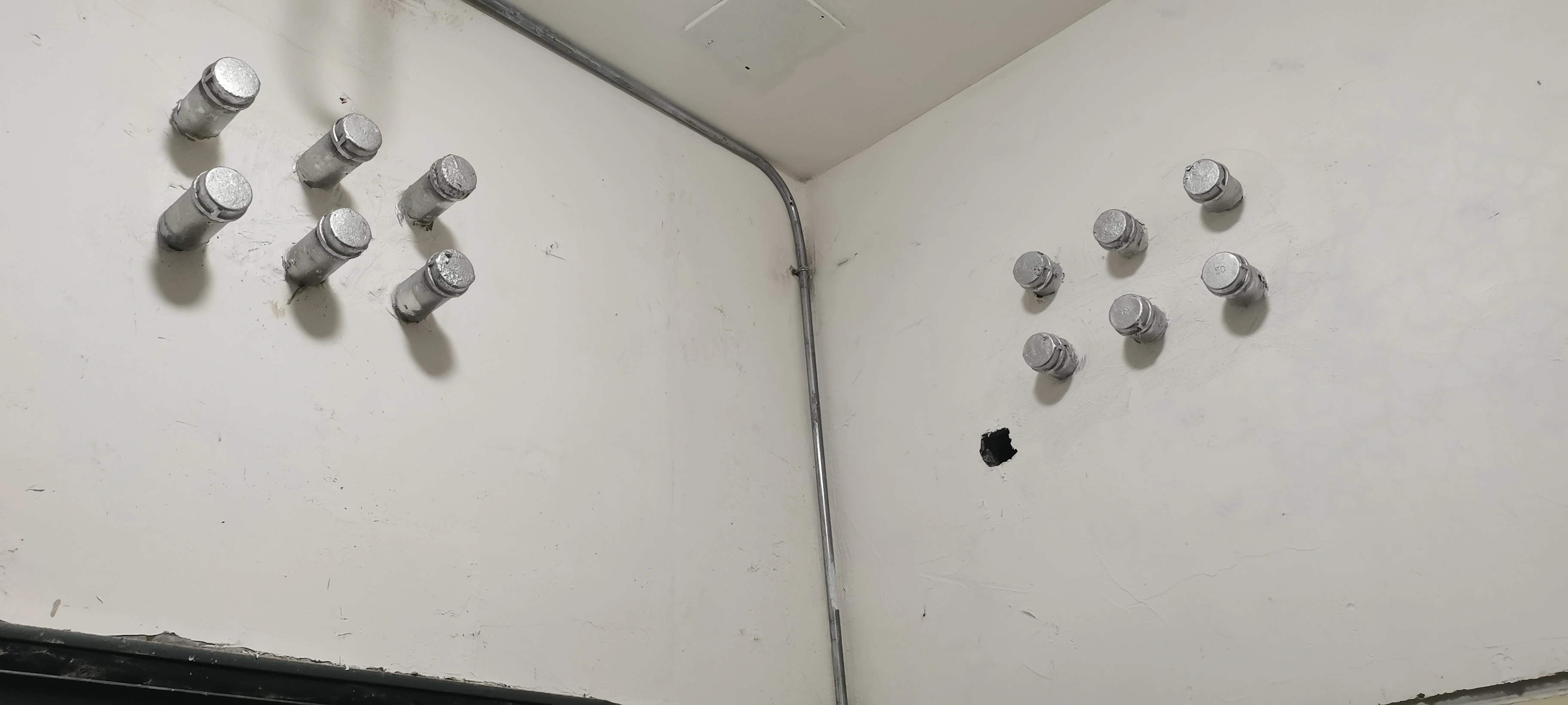

人员出入口和连通口的防护密闭门门框墙上预埋4～6根备用管现场图片

5.3 焊接工艺

• 密闭翼环与电气套管本体采用双面满焊,焊缝高度≥3mm

• 焊条型号E4303,焊缝应饱满、均匀、无夹渣、无气孔、无裂纹

• 焊接后清理焊渣,焊缝处补刷防锈漆

5.4 密封处理工艺

人防电气预埋套管与电缆间隙采用分层密封处理:

1. **层:填塞防火岩棉至1/3深度,密度≥180kg/m³

2. 第二层:灌注防水油膏至2/3深度

3. 第三层:填塞阻燃密实材料至与端面齐平

对于核6级工程,也可采用环氧树脂浇筑缝隙或油麻缠绕封堵

5.5 质量验收标准

• 隐蔽验收:绑扎钢筋后检查电气套管坐标、焊缝质量,拍摄影像留存

• 气密性测试:压力≥0.05MPa,稳压30分钟压降≤5%

• 焊缝检测:通过渗透检测,确保无气孔、夹渣等缺陷

六、2025年**报价与批量采购优惠

6.1 产品价格表(参考价)

注:以上价格为参考报价,实际价格以合同协议为准。大宗工程采购可享受更多优惠,欢迎来电咨询。

6.2 批量采购优惠政策

• 50套以上:享受9.2折优惠,免费提供安装技术指导

• 100套以上:享受8.8折优惠,免费提供现场安装指导

• 500套以上:享受8.5折优惠,提供定制化生产+现场技术交底服务

6.3 报价包含内容

• 电气套管主体(含密闭翼环)

• 防护抗力片(按需配置)

• 防腐处理(热浸镀锌)

• 质量证明文件(材质证明书、镀锌层检测报告)

• 产品合格证

七、应用场景

人防电气预埋套管的应用场景严格限定在人防工程中,主要用于以下三类关键位置:

7.1 密闭隔墙穿越处

人防工程内分隔不同防护区的密闭隔墙,线缆穿越时须通过人防电气预埋套管,防止不同区域间有毒气体、冲击波互通。

7.2 外墙与楼板穿越处

电气线缆从非人防区(如地面建筑)进入人防区,或在人防区内穿越楼板时,人防电气预埋套管可阻断外部水、气体渗入,保护线路安全。

7.3 设备机房周边

人防工程内的配电房、通信机房等核心区域,线缆进出墙体/楼板需通过人防电气预埋套管,避免线路受损影响设备运行。

7.4 防护密闭门门框墙

根据湖北省人防办通知要求,防护密闭门门框墙上应预埋4-6根备用电气套管,为战时通信、报警线路预留通道。

八、质量保证与服务承诺

8.1 质量控制

产品出厂前经过严格质量检验,包括:

• 尺寸检查

• 外观检查

• 力学性能测试

• 镀锌层厚度检测

提供完整的质量证明文件:材质证明书、镀锌层检测报告、力学性能检测报告、产品合格证。

8.2 服务承诺

• 技术指导:提供安装技术指导服务,解答施工中的技术问题

• 质量保证期:1年(在保证期内出现质量问题免费维修或更换)

• 售后服务:7×24小时响应,提供专业的技术支持

九、为什么选择我们?

1. 资质齐全:严格按07FD02图集及GB50038-2005标准生产

2. 质量可靠:Q235碳钢热镀锌,锌层厚度≥85μm,耐腐蚀性能优异

3. 规格齐全:DN20-DN2000全系列覆盖,单管至六管组合均可定制

4. 价格优势:源头厂家直供,无中间环节,批量采购享优惠

5. 服务保障:3年质保,提供现场安装指导
