人防电气套管-07FD02国标密闭肋-中建/中铁战略供应商

地下工程穿墙电气线路防护,长期是防护体系中的薄弱环节。普通穿墙管无法应对爆炸冲击波、毒气渗透与地下水侵蚀三重威胁。07FD02人防电气套管专为防空地下室围护结构设计,采用Q235碳钢热镀锌工艺,严格依照国家建筑标准设计研究院07FD02图集生产。作为中建、中铁多家工程局的战略供应商,奥凡环保产品已应用于多个核5级、核6级人防工程项目。

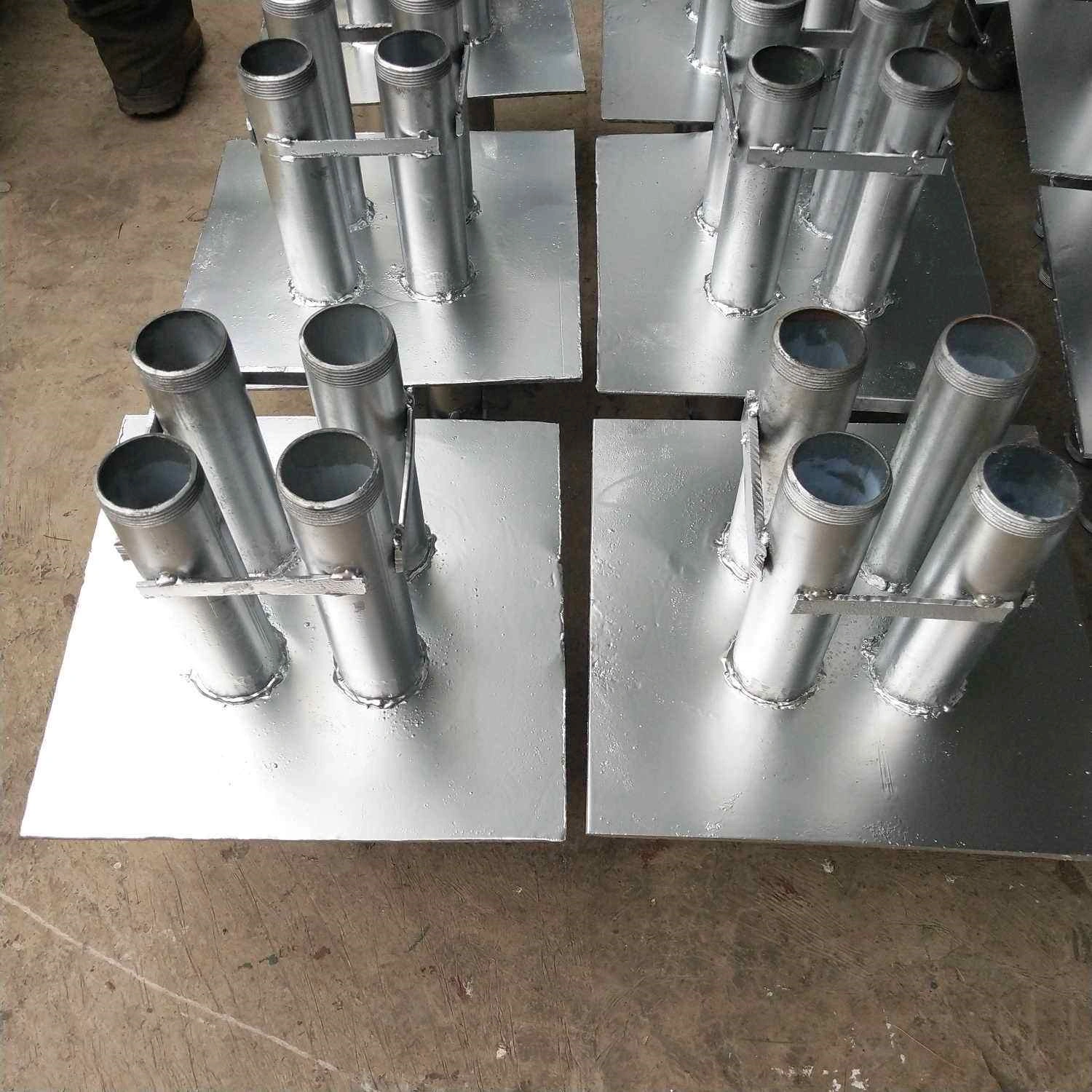

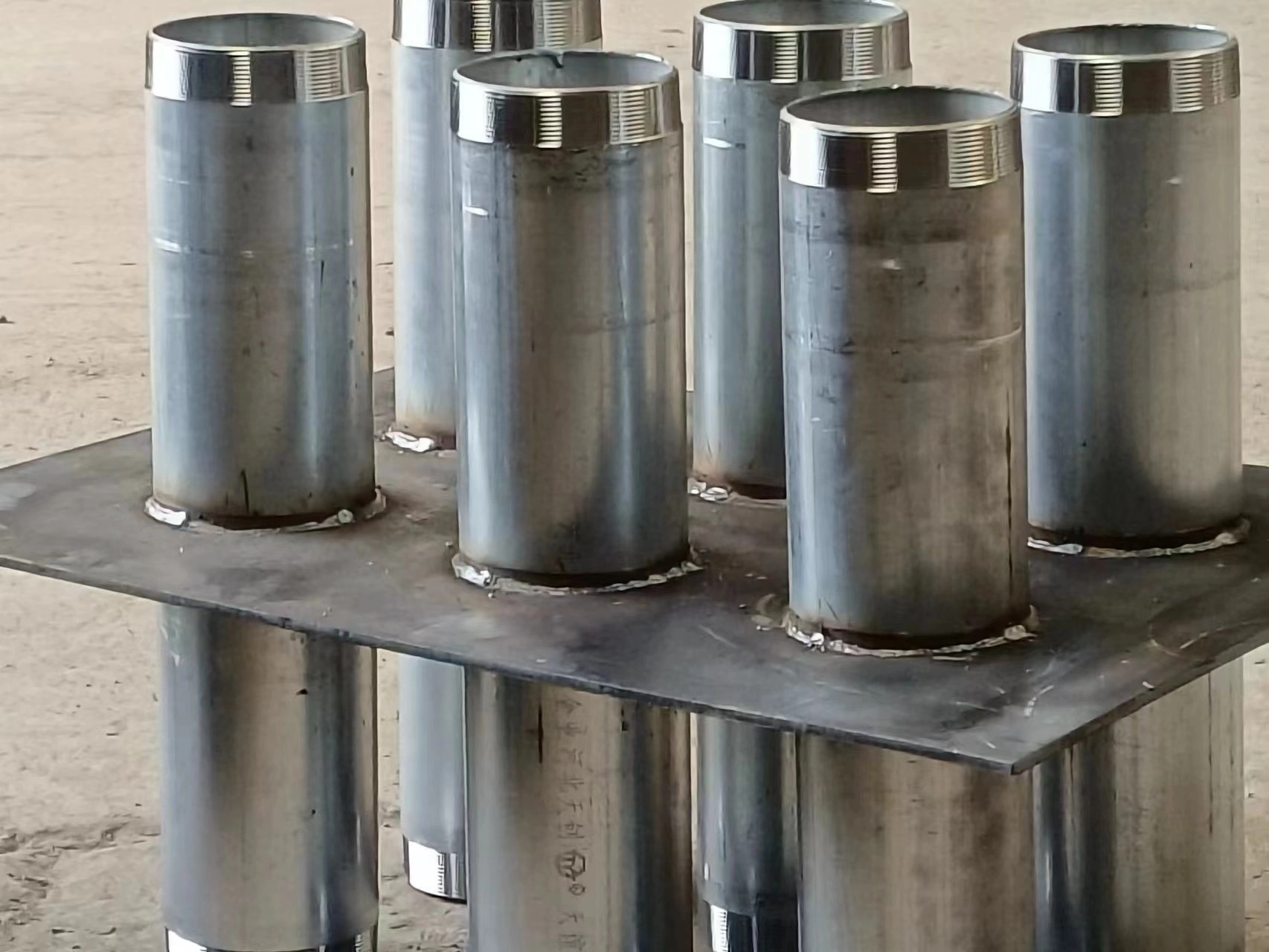

一、人防电气套管结构详解

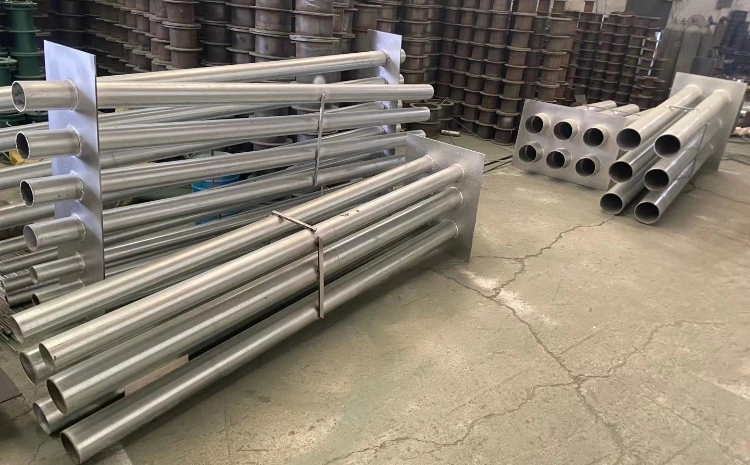

A型。一块方形钢板焊接单根钢管,适用于单路电缆穿越。

B型。长方形钢板配合两根钢管,双路布线场景。

C型。三管组合,长方形钢板固定。

D型。四管组合,方形钢板承载。

E型。六管组合,长方形钢板,多路电缆集中穿越。

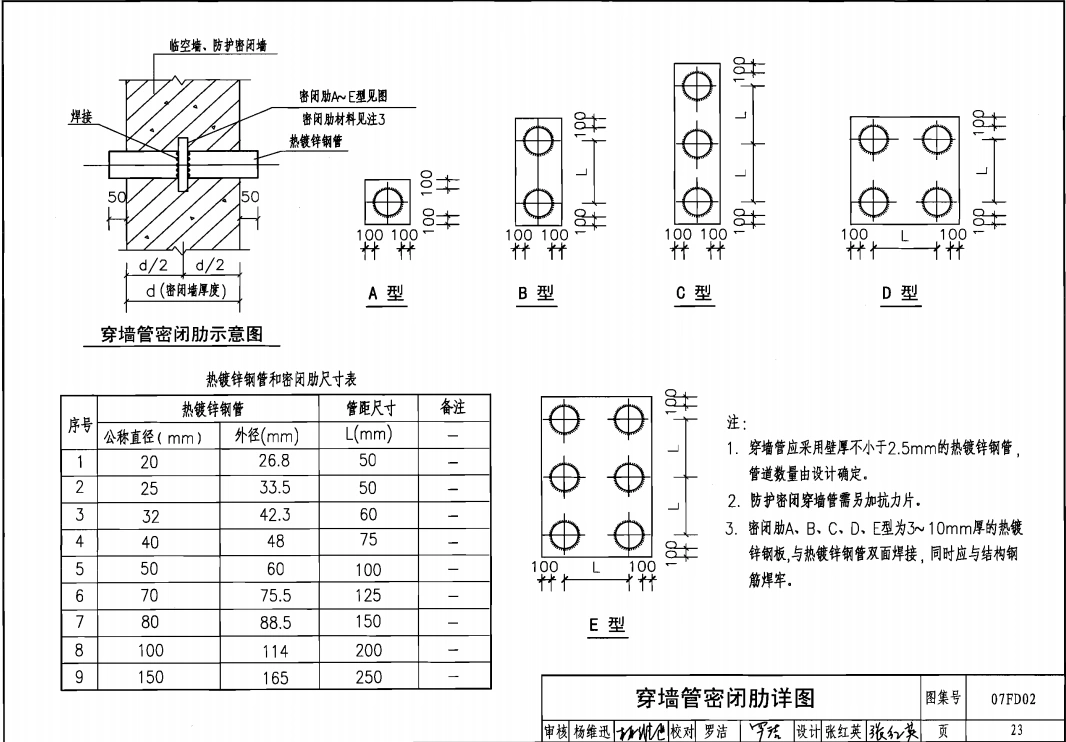

人防电气套管-07FD02国标密闭肋图片

每种型号的密闭翼环均采用3-10mm热镀锌钢板加工,翼高控制在30-50mm范围。翼环与钢管双面满焊,焊缝高度不低于5mm,无气孔、夹渣缺陷。这种结构确保人防电气套管与混凝土浇筑后形成整体锚固,防止战时冲击波导致位移或松动。

二、人防电气密闭肋套管材质与工艺

管材选用Q235碳钢,抗拉强度370-500MPa,屈服强度≥235MPa,伸长率不低于25%。这些力学参数确保电气套管承受爆炸冲击时保持结构完整。

热镀锌处理执行GB/T 13912标准,锌层厚度≥85μm。3%NaCl盐雾环境中,产品可耐受1000小时无红锈。镀锌层覆盖所有表面,包括焊缝边角部位,运输安装过程不易脱落。

管壁厚度依据管径确定:DN50以下管径壁厚不小于2.5mm,DN50以上管径壁厚3-3.5mm。密闭肋板厚度不低于6mm,抗力片设置于人防电气套管两侧,用于分散冲击波能量。

三、人防电气套管核心功能

人防电气套管作用分两层:

固定防松动。

密闭翼环与墙体钢筋焊接固定,混凝土浇筑后电气套管与墙体形成一体,杜绝长期使用中的位移松动。

战时防护。

密闭翼环阻断毒气沿管壁渗入防护区。电缆穿管后,电气套管与电缆间隙采用分层密封处理:**层填塞防火岩棉至1/3深度,密度≥180kg/m³;第二层灌注防水油膏至2/3深度;第三层填塞阻燃密实材料至端面齐平。这套密封工艺确保气密性试验压力0.05MPa下,30分钟压降不超过5%。

07FD02国标人防密闭肋图片

四、安装技术要求

预埋阶段,测量定位采用全站仪三维坐标放样,误差控制在±5mm以内。人防套管轴线与墙面垂直,垂直度偏差不超过1°。密闭翼环与墙体钢筋网片点焊固定,焊点间距≤500mm,防止混凝土浇筑时位移。

人防电气套管两端伸出墙面30-50mm,伸出部分套丝处理,用管箍加堵头封堵。DN80以下管道两端套丝,DN100以上采用沟槽盲板式封堵。

防护密闭门门框墙部位,预埋4-6根DN50-DN80镀锌钢管作为备用管,为战时通信、报警线路预留通道,避免后期开墙破坏防护结构。

五、质量验收标准

安装完成后进行气密性试验,压力≥0.05MPa,稳压30分钟压降≤5%。焊缝通过渗透检测,确保无气孔、夹渣。水压试验0.6MPa压力下保持30分钟无泄漏。

产品出厂提供完整质量证明文件,包括材质证明书、镀锌层检测报告、力学性能检测报告。

六、应用场景

防空地下室。穿越外墙、临空墙、防护密闭隔墙、密闭隔墙的电气线路。

地铁人防段。区间隔断门处电缆穿越防护密闭墙。

地下综合管廊。电力舱与人员通道之间穿墙部位。

核电站附属设施。核5级以上防护区的电气线路穿越。

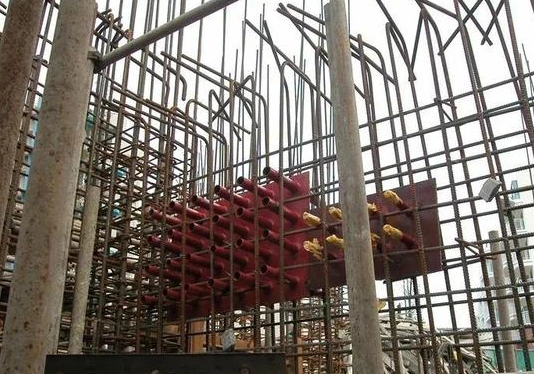

07FD02国标密闭肋现场预埋图片

七、售后服务

产品质量保证期3年。保证期内质量问题免费维修或更换。技术人员可提供现场安装指导,解答施工中技术问题。

数据来源:

《07FD02 防空地下室电气设备安装》图集 - 国家建筑标准设计研究院 https://www.chinabuilding.com.cn

《人民防空地下室设计规范》GB 50038-2005 https://www.mohurd.gov.cn

《热浸镀锌层技术要求》GB/T 13912 https://www.sac.gov.cn

《建筑电气工程施工质量验收规范》GB 50303-2002 https://www.mohurd.gov.cn
