地铁区间隧道穿越江河,核电站附属设施矗立海岸。这些工程的人防段,墙体需要同时应对爆炸冲击波与生化渗透双重威胁。电气线路穿墙处,防护薄弱环节需要专项解决方案。
奥凡环保核5级防爆密闭肋套管,依据07FD02图集生产,已应用于多个核5级、核6级人防工程项目。
一、型号体系
| 型号 | 钢管数量 | 钢板形状 | 适用场景 |
A型 | 1根 | 方形 | 单路电缆独立穿越 |
B型 | 2根 | 长方形 | 双路布线 |
C型 | 3根 | 长方形 | 三路电缆紧凑布置 |
D型 | 4根 | 方形(2×2排列) | 四路集中穿越 |
E型 | 6根 | 长方形(2×3或3×2排列) | 多路电缆密集穿越 |

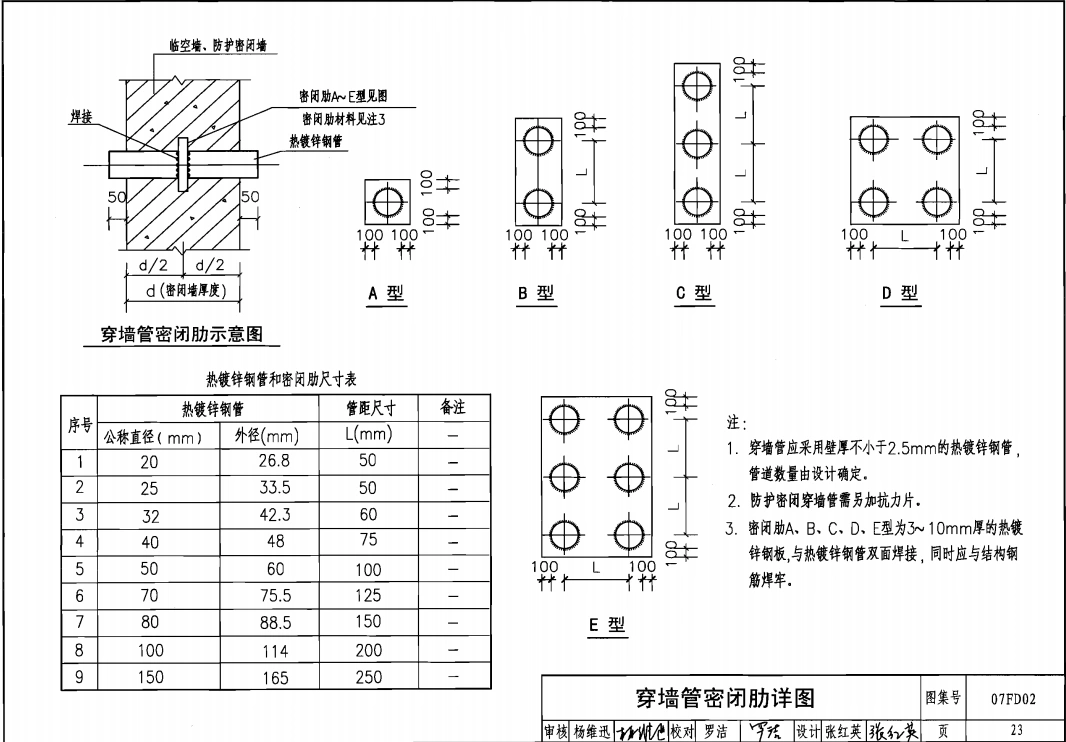

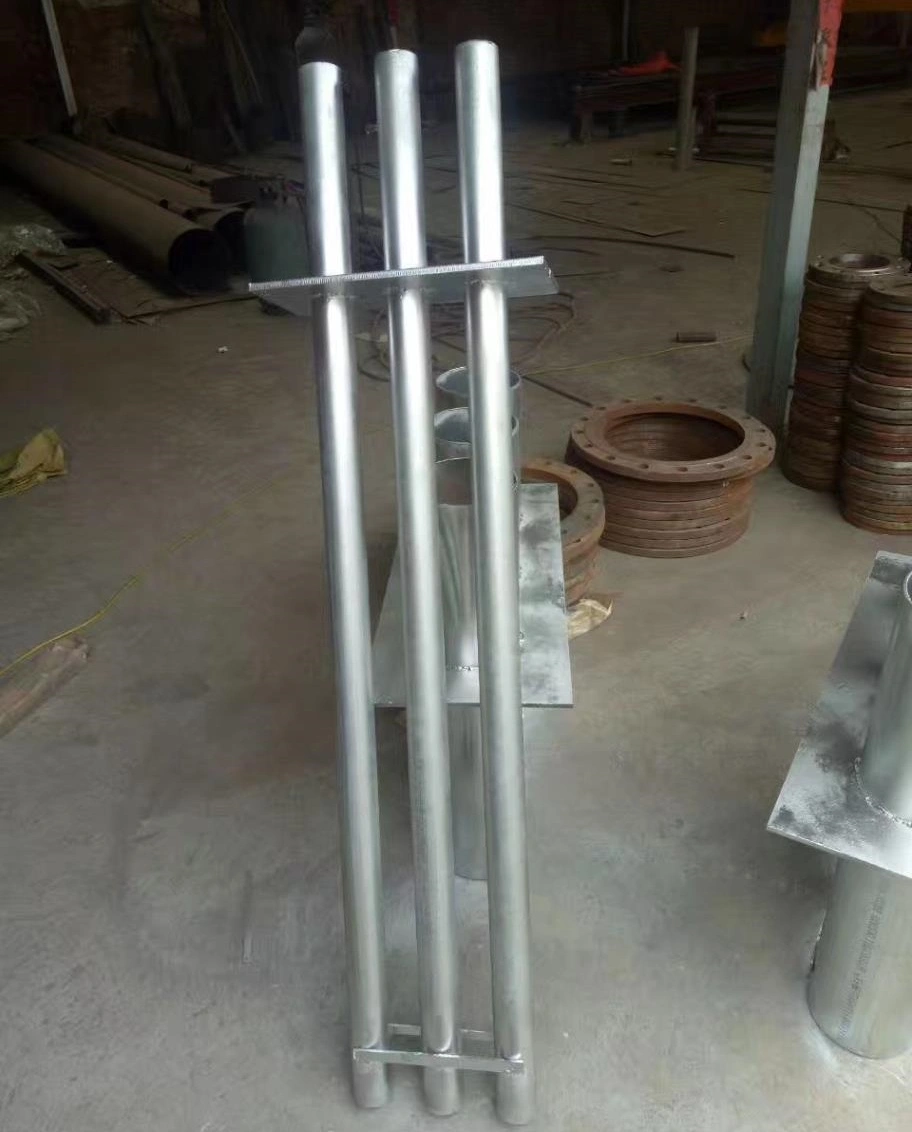

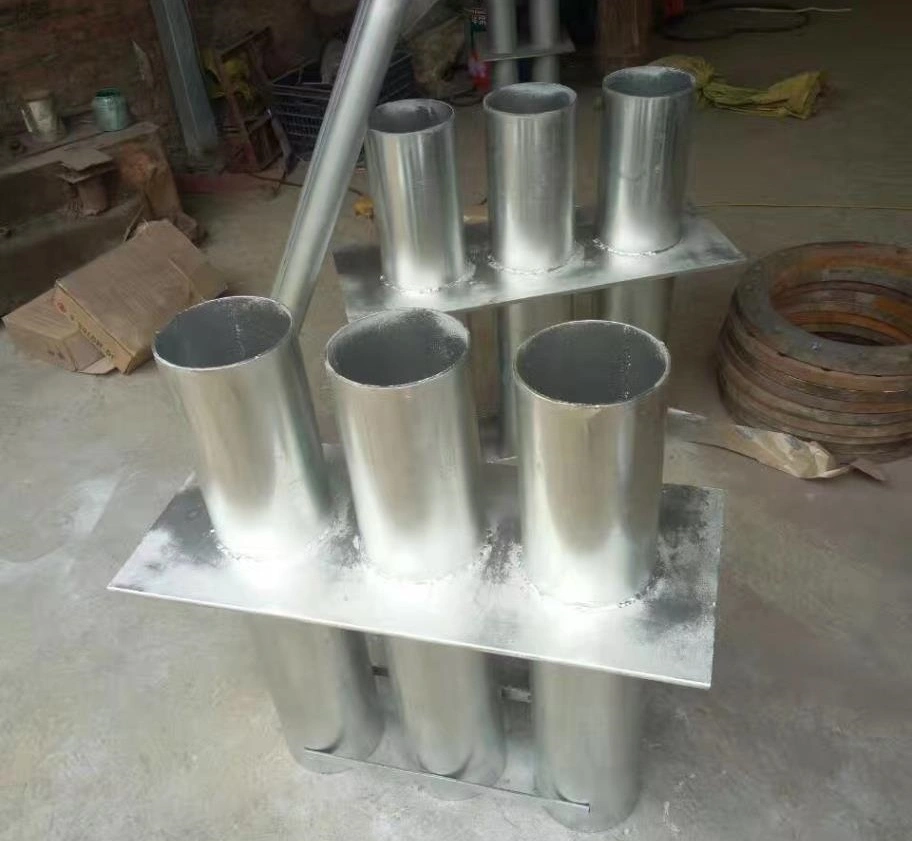

人防电气组合套管各型号示意图
每种型号密闭翼环采用δ3-10mm热镀锌钢板加工,翼高30-50mm。翼环与钢管双面满焊,焊缝经煤油渗透试验,无气孔、夹渣缺陷。
二、材质标准
| 项目 | 指标要求 | 检测标准 |
管材牌号 | Q235碳钢 | GB/T 700 |
抗拉强度 | 370-500MPa | GB/T 228.1 |
屈服强度 | ≥235MPa | GB/T 228.1 |
伸长率 | ≥25% | GB/T 228.1 |
管壁厚度(DN≤50) | ≥2.5mm | 实测 |
管壁厚度(DN>50) | 3-3.5mm | 实测 |
密闭肋厚度(核6级) | ≥4mm | 实测 |
密闭肋厚度(核5级) | ≥6mm | 实测 |
三、热镀锌处理执行GB/T 13912-2020标准:
| 基材厚度 | 局部锌层厚度 | 平均锌层厚度 |
<1.5mm | ≥35μm | ≥45μm |
1.5mm-3mm | ≥45μm | ≥55μm |
3mm-6mm | ≥55μm | ≥70μm |
>6mm | ≥70μm | ≥85μm |
锌层硬度呈梯度分布:表面上层70DPN,下层Zeta层与Delta层分别达到179DPN和211DPN,提供深层抗冲击能力。
四、防护等级配置
| 防护等级 | 密闭措施 | 抗力片 | 特殊要求 |
核6级/常6级 | 密闭肋+防火胶泥 | 无需 | 标准配置 |
核5级/常5级 | 密闭肋+抗力片 | δ3mm,冲击波面 | 加装抗力片 |
核4级/常4级 | 双层密闭肋+焊接封堵 | δ≥6mm,内外侧 | 内外抗力片 |
五、气密性处理采用分层封堵:
| 层次 | 材料 | 填充深度 | 密度/技术要求 |
**层 | 防火岩棉 | 1/3管长 | ≥180kg/m³ |
第二层 | 防水油膏 | 2/3管长 | 压力注浆填实 |
第三层 | 阻燃密实材料 | 填满剩余空间 | 端面齐平密封 |
核5级以上工程气密性测试标准:气压0.05MPa,保压30分钟,压降≤5%。
六、应用场景对比
| 应用场景 | 防护要求 | 选型侧重 | 安装要点 |
地铁隧道区间 | 持续振动荷载 | B型/D型,双路或四路 | 井字架加固,防振捣移位 |
地铁区间隔断门 | 核6级防护 | 备用管4-6根,DN50-DN80 | 门框墙预埋,中心距300-500mm |
核电站非核岛区域 | 核5级,抗震I类 | E型,六管组合 | 满足GB 50267抗震要求 |
防空地下室 | 核6级或核5级 | A型至E型按需 | 穿越临空墙、防护密闭隔墙 |
地下综合管廊 | 潮湿环境 | 304/316不锈钢材质 | 防腐处理,锌层加厚 |

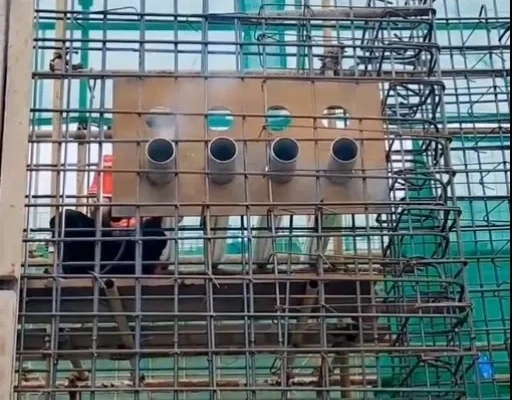

人防电气组合套管现场预埋图片
七、热镀锌质量检验
| 检验项目 | 方法 | 判定标准 |
锌层厚度 | 磁性测厚法,ISO 2178 | 分辨率0.1μm,符合厚度等级要求 |
均匀性 | 硫酸铜浸渍法 | 四次1分钟浸渍,无铜析出 |
外观 | 目测 | 平滑,无滴瘤、粗糙、锌刺、起皮、漏镀、残留溶剂渣 |
附着力 | 弯曲试验、冲击试验或划格法 | 绕规定直径芯轴弯曲180°,镀层无剥离、开裂 |
八、安装定位控制
| 控制项 | 允许偏差 | 检测方法 |
轴线偏差 | ≤±5mm | 全站仪三维坐标放样 |
垂直度偏差 | ≤1° | 激光垂准仪 |
焊点间距 | ≤500mm | 钢尺测量 |
人防电气套管伸出墙面 | 30-50mm | 钢尺测量 |
门框墙电气套管中心距 | 300-500mm | 钢尺测量 |
九、非标定制选项
| 定制项目 | 可选范围 | 适用场景 |
管径 | DN20-DN300 | 按电缆外径确定 |
钢管数量 | 2-12根 | 按电缆根数定制 |
排列方式 | 单排、双排、品字形 | 按空间条件确定 |
材质 | Q235碳钢、304不锈钢、316不锈钢 | 沿海、化工厂等腐蚀环境 |
墙体厚度 | 300-1000mm | 按实际墙体尺寸制作 |
密闭肋厚度 | 3-10mm | 按防护等级调整 |

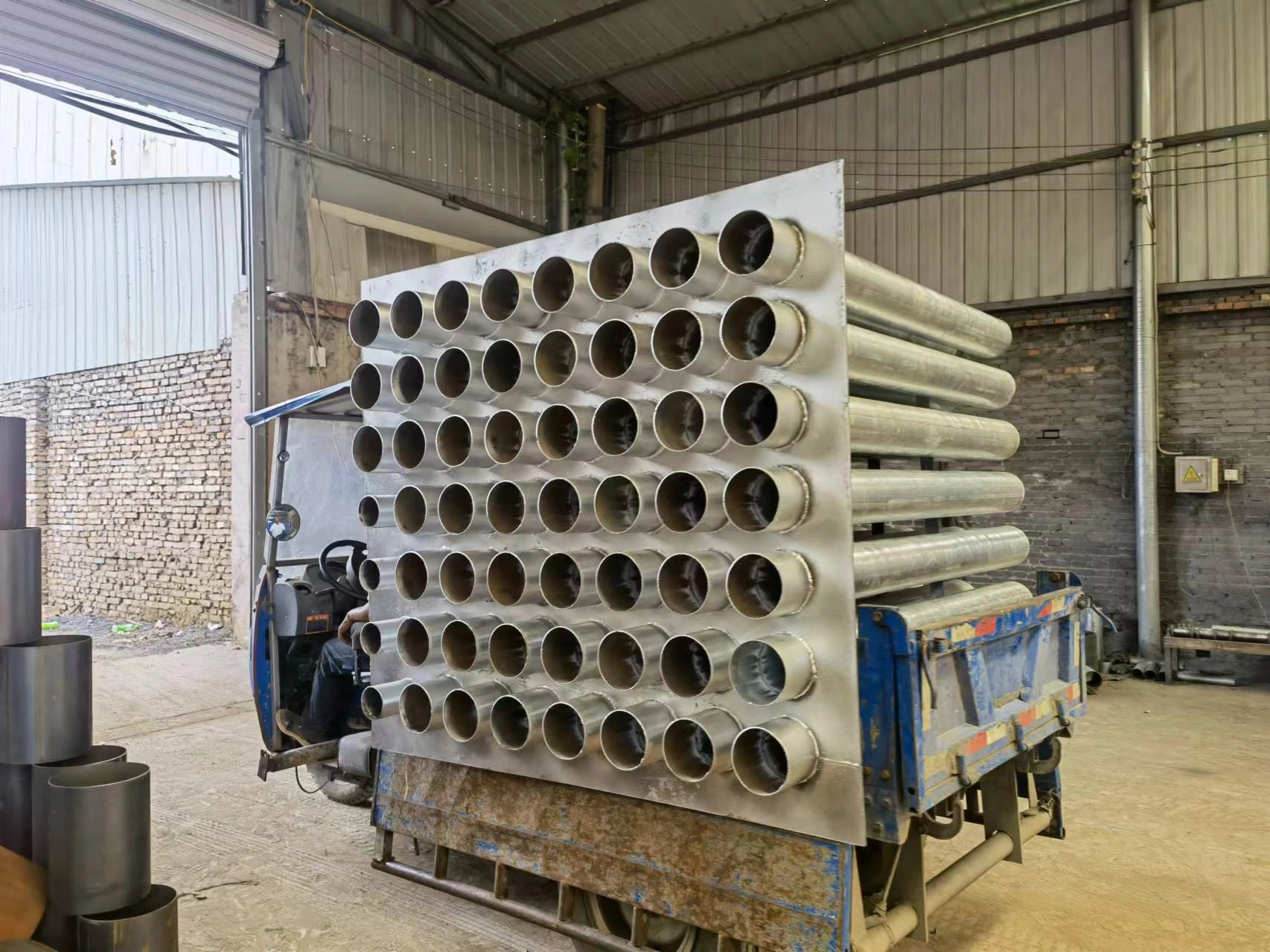

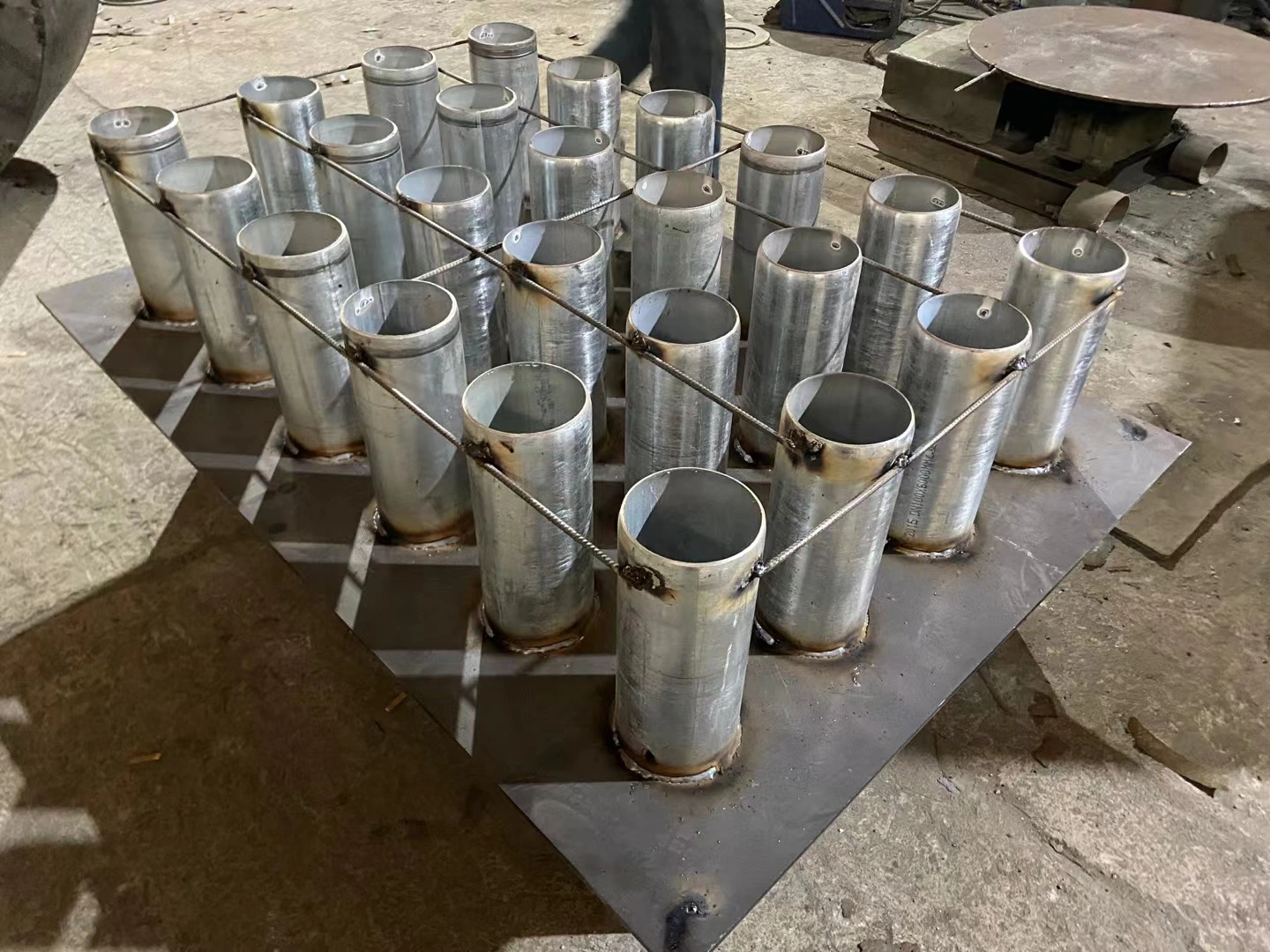

非标定制超大组合人防电气组合套管图片
十、质量文件
每批产品可随货提供:
材质证明书(含化学成分、力学性能)
热镀锌层厚度检测报告
焊缝渗透检测报告
产品合格证
厂家提供技术支持,包括远程指导与现场协助。
数据来源:
《07FD02 防空地下室电气设备安装》图集 - 国家建筑标准设计研究院 https://www.chinabuilding.com.cn
《人民防空地下室设计规范》GB 50038-2005 https://www.mohurd.gov.cn
《核电厂抗震设计标准》GB 50267-2019 https://www.mohurd.gov.cn
《热浸镀锌层技术要求及试验方法》GB/T 13912-2020 https://www.sac.gov.cn
城市轨道交通人防工程防护设备产品及安装质量检测技术规范 T/SXQCA 001-2022 https://cssn.net.cn
奥凡环保科技 人防电气套管技术交底规范 https://www.aofan618.com/wtbk/7605.html
奥凡环保科技 防护密闭套管热镀锌的特点及检验标准和方法 https://www.aofan618.com/wtbk/3629.html
