一、产品介绍
热镀锌电气组合套管(又名:刚性组合套管、电气预埋套管、人防密闭肋、穿墙管密闭连体套管肋)是专为人防工程及地下建筑中电气线路穿越防护结构而设计的关键防护装置,产品严格按照国家建筑标准设计图集 07FD02《防空地下室电气设备安装》 生产制造,该图集由北京市市政工程设计研究总院主编、中华人民共和国批准,于2002年12月1日实行,是目前人防电气密闭套管市场的行业标准,亦是工程验收的主要依据。
本产品具备防爆波冲击、防毒气渗透、防潮密闭三重核心防护功能,广泛应用于人防地下室、消防水池、地铁隧道、污水处理厂、地下综合管廊等一切对穿墙管线有防护密闭要求的建筑墙体。
1.1 产品结构
电气组合套管由 Q235碳钢密闭肋钢板 与 热镀锌钢管 经双面满焊工艺焊接而成。根据图集07FD02的分类标准,按钢管数量可分为A、B、C、D、E等型号:
A型:一块方形钢板 + 一根钢管
B型:一块长方形钢板 + 两根钢管
C型:一块长方形钢板 + 三根钢管
D型:一块方形钢板 + 四根钢管
E型:一块长方形钢板 + 六根钢管
多种规格可按需定制,可根据工程实际需求配置2根、3根、4根乃至数十根钢管的任意组合形式。
1.2 材质与防腐蚀工艺
基材:高强度Q235碳钢(屈服强度≥235MPa),满足GB/T 700标准要求
防腐蚀处理:采用热浸镀锌工艺,锌层厚度 ≥85μm,符合GB/T 13912-2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》标准要求
表面处理:镀锌后喷涂防锈漆,进一步延长使用寿命
热浸镀锌处理大幅提升了材料的耐腐蚀性能,在地下潮湿环境中可保持长期稳定,在3% NaCl盐雾环境中耐受1000小时无红锈。
1.3 核心功能
密闭肋作为电气组合套管的核心附件,具有双重功能:一为固定防松动,与混凝土更好地结合为一体;二为战时防毒气沿管壁或套管壁渗入防护区。密闭肋的材质、厚度、高度及与穿墙管的密封焊接均有严格规范要求。
二、使用说明
2.1 适用范围
本产品适用于以下部位的电气管线穿墙防护:
防空地下室外墙
临空墙(直接迎爆面)
防护密闭隔墙
密闭隔墙
防护密闭门门框墙
防爆波电缆井
滤毒室与扩散室
水池及地下构筑物
2.2 预埋安装要求
2.2.1 施工前准备
材料验收:进场时应核验产品材质证明、镀锌层检测报告及出厂合格证,确保壁厚≥2.5mm(核5级及以上需≥3mm)、密闭肋厚度符合设计要求(核6级用3mm,核5级及以上用6mm)
定位放样:使用全站仪进行三维坐标放样,中心线偏差控制在±5mm以内
核对图纸:对照战时平面图,确认备用管数量(防护密闭门门框墙需预埋4-6根备用电气组合套管,管径50-80mm)
2.2.2 安装要点
轴线控制:电气组合套管轴线与墙面垂直,垂直度偏差≤1°(临空墙部位偏差不得超过3mm)
标高控制:底板套管下端与结构面平齐;顶板电气套管高出完成面50mm;成排电气组合套管需拉线校准,水平偏差<5mm
固定焊接:密闭翼环与墙体钢筋网片双面满焊固定,防止混凝土浇筑时位移,焊缝需经煤油渗透试验检测
管口处理:电气套管两端应机械裁口(如使用无齿锯),管口伸出墙面长度30-50mm
2.2.3 不同防护部位的特殊要求
| 穿墙部位 | 特殊要求 |
|---|---|
| 防护密闭墙 | 壁厚≥3mm,密闭肋采用5mm厚钢板双面满焊 |
| 临空墙(迎爆面) | 直径≥DN50需增设加强筋,密闭肋宽度加大至100mm,采用坡口焊+探伤检测 |
| 密闭隔墙 | 执行“双密闭”标准,两端加装防爆波活门 |
| 顶板 | 中心偏差≤5mm,顶部外露长度严格控制25mm,参与闭水试验(稳压30分钟无渗漏) |
| 滤毒室/扩散室 | 加焊5cm高密闭翼环,套管两端露出墙面≥100mm |
2.2.4 穿墙密闭处理工艺
电气组合套管与电缆之间的间隙采用分层密封处理:
**层:填塞防火岩棉至1/3深度,密度≥180kg/m³
第二层:灌注防水油膏至2/3深度
第三层:灌注环氧树脂密封,填充长度不小于管径的3倍
核5级以上工程需进行气密性测试:气压0.05MPa,保压30分钟无泄漏。
2.3 验收标准
验收参照以下标准执行:
《人民防空工程施工及验收规范》GB 50134-2004
《人民防空工程质量验收与评价标准》RFJ 01-2015
《人民防空地下室设计规范》GB 50038-2005
验收重点检查项目包括:密闭翼环厚度(≥3mm)、翼高(30-50mm)、防护抗力片厚度(≥6mm)、密封材料填充密实度等
三、产品参数
3.1 材质性能参数
| 参数项目 | 技术指标 | 执行标准 |
|---|---|---|
| 钢材牌号 | Q235碳钢 | GB/T 700 |
| 抗拉强度 | 370-500MPa | GB/T 228.1 |
| 屈服强度 | ≥235MPa | GB/T 228.1 |
| 伸长率 | ≥25% | GB/T 228.1 |
| 热镀锌层厚度 | ≥85μm | GB/T 13912-2020 |
| 盐雾试验 | 3% NaCl环境1000h无红锈 | GB/T 10125 |
| 工作温度范围 | -20℃~+200℃ | — |
上述力学性能确保了电气组合套管在爆炸冲击波作用下保持结构完整,热镀锌处理使其具备**的耐腐蚀性能。
3.2 结构尺寸参数
| 参数项目 | 技术指标 |
|---|---|
| 套管主体壁厚 | ≥2.5mm(核5级及以上≥3mm) |
| 密闭翼环厚度 | 3-10mm(核6级用3mm,核5级及以上用6mm) |
| 密闭翼环高度(翼高) | 30-50mm |
| 防护抗力片厚度 | ≥6mm |
| 套管内径与穿线管外径差 | 30-40mm |
| 套管两端伸出墙面长度 | 30-50mm |
| 多管组合密闭肋边距 | 50mm或100mm(按需设计) |
| 防护等级 | 核5级/常5级、核6级/常6级 |
3.3 规格尺寸表(参考07FD02图集)
| 公称通径DN | 套管外径(mm) | 管距尺寸(mm) | 间距(mm) |
|---|---|---|---|
| 20 | 26.8 | 50 | 23.2 |
| 25 | 33.5 | 50 | 16.5 |
| 32 | 42.3 | 60 | 17.7 |
| 40 | 48 | 75 | 27 |
| 50 | 60 | 100 | 40 |
| 70 | 75.5 | 125 | 49.5 |
| 80 | 88.5 | 150 | 61.5 |
| 100 | 114 | 200 | 86 |
| 150 | 165 | 250 | 85 |
以上为设计参数,实测参数以产品为准。本产品支持DN25-DN400范围内全规格定制,特殊尺寸可来图加工。
3.4 特别说明
以上为设计参数,实测参数以产品为准。
根据客户施工现场环境不同,防水套管外观尺寸可能有所变化。密闭肋钢板厚度、钢管排列方式、管距尺寸等均可按需定制,请以最终确认的图纸为准。
四、产品图片

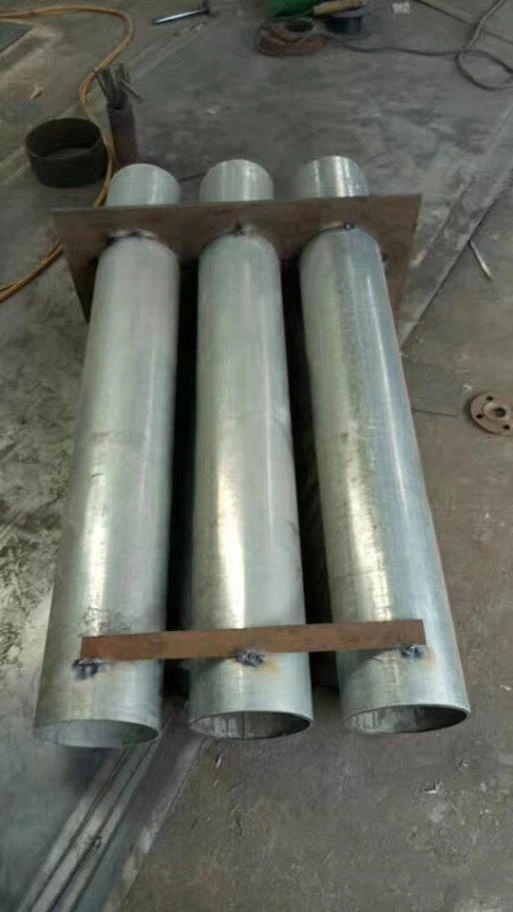

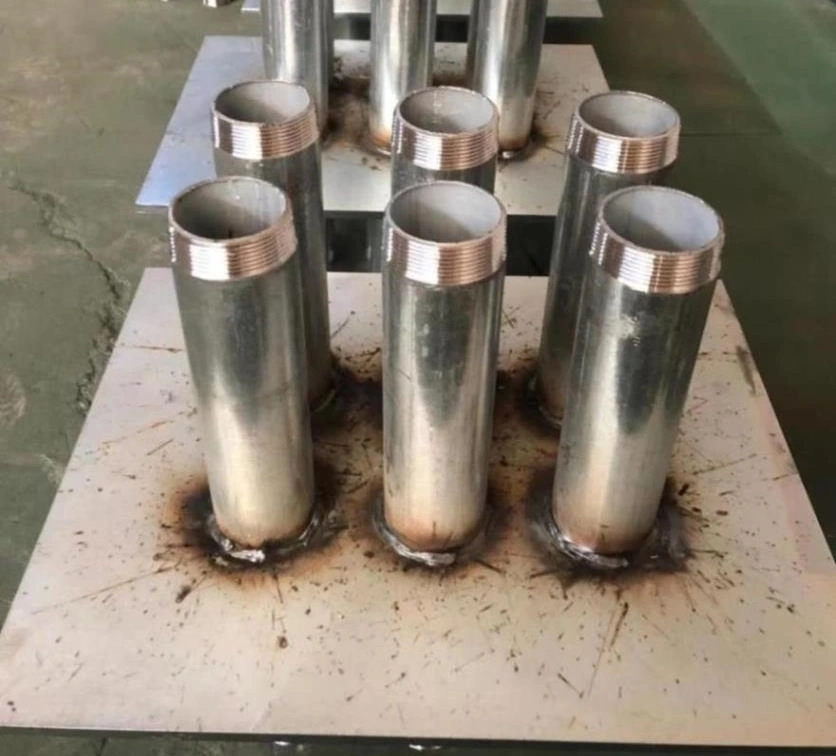

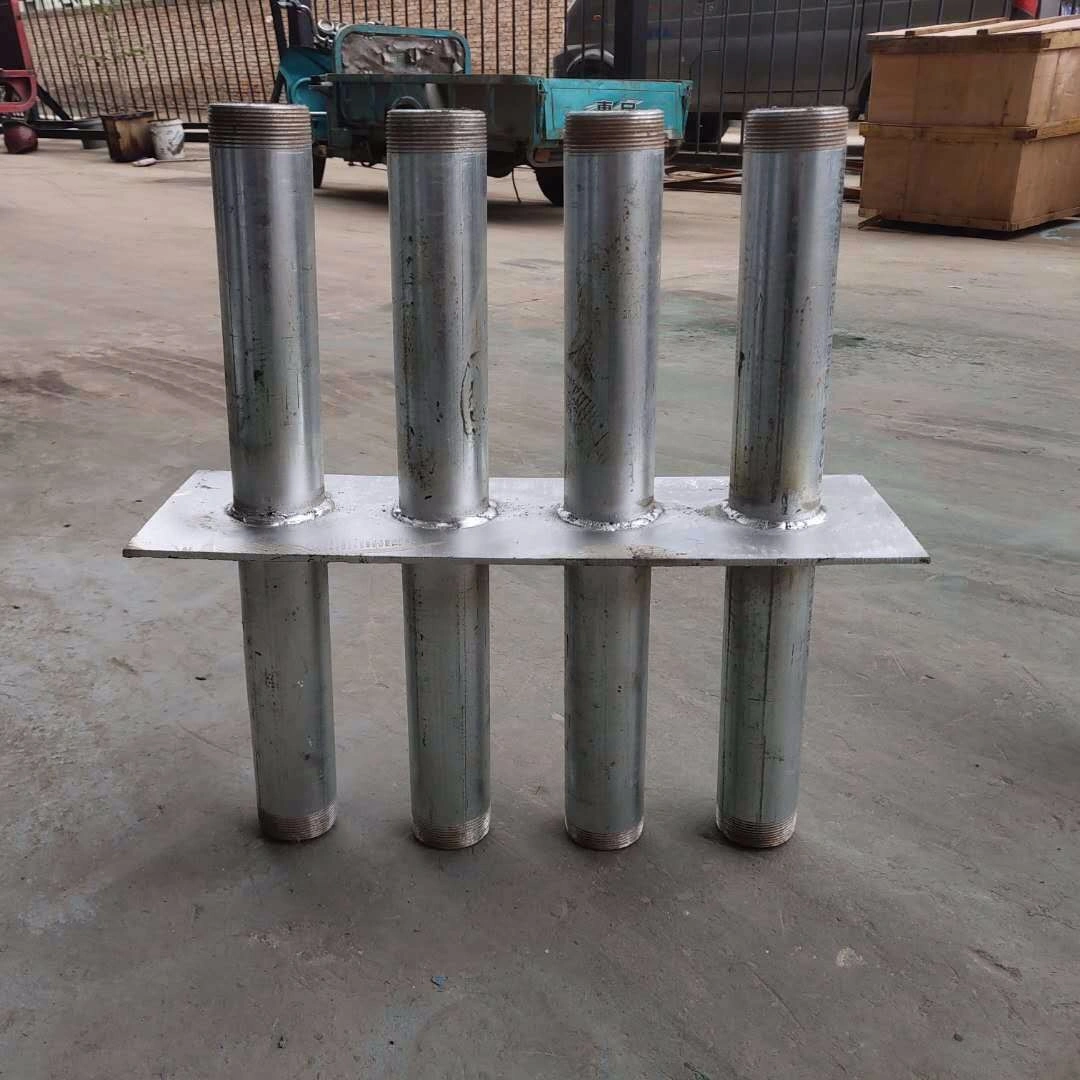

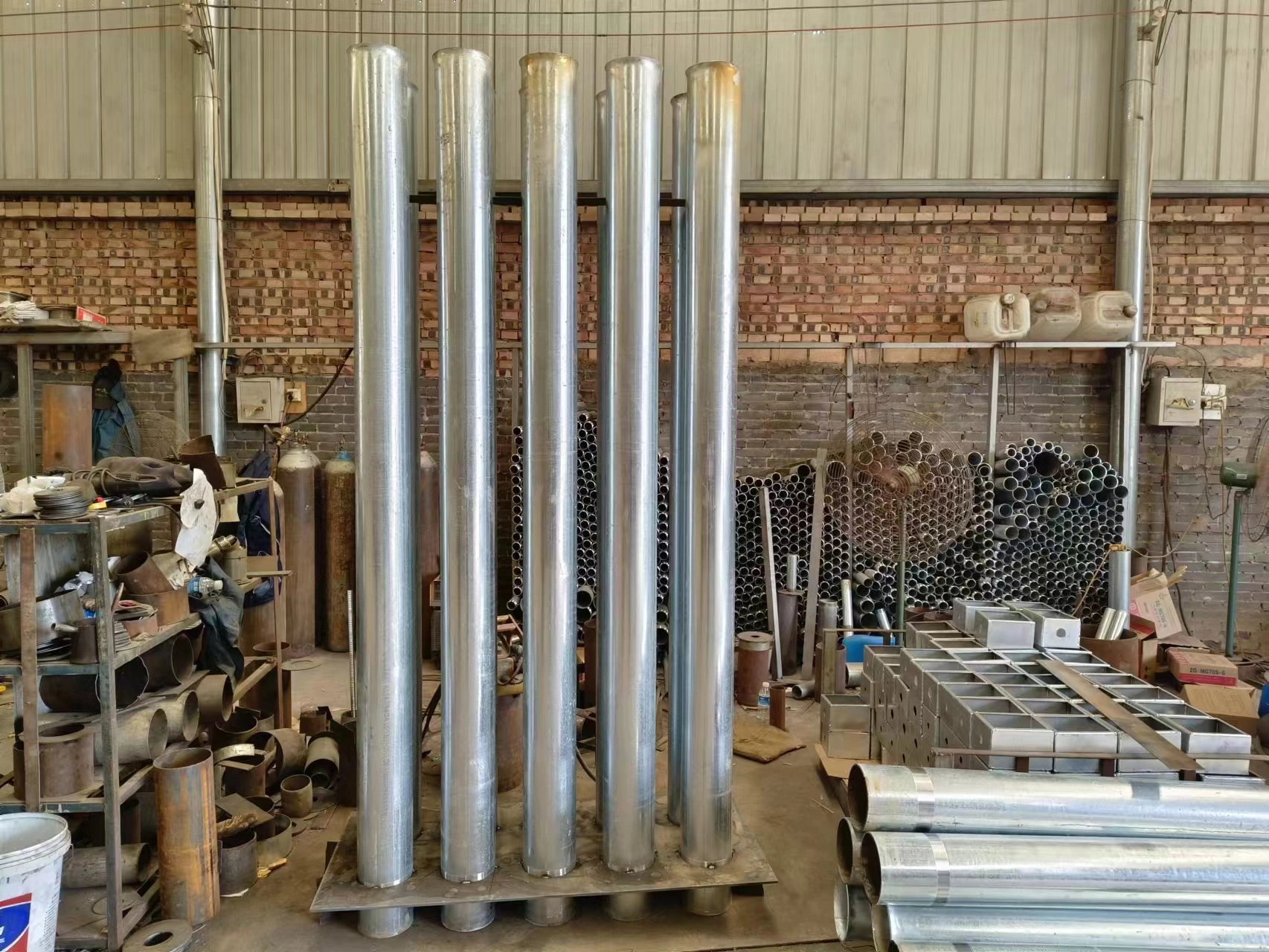

热镀锌电气组合套管实物图片

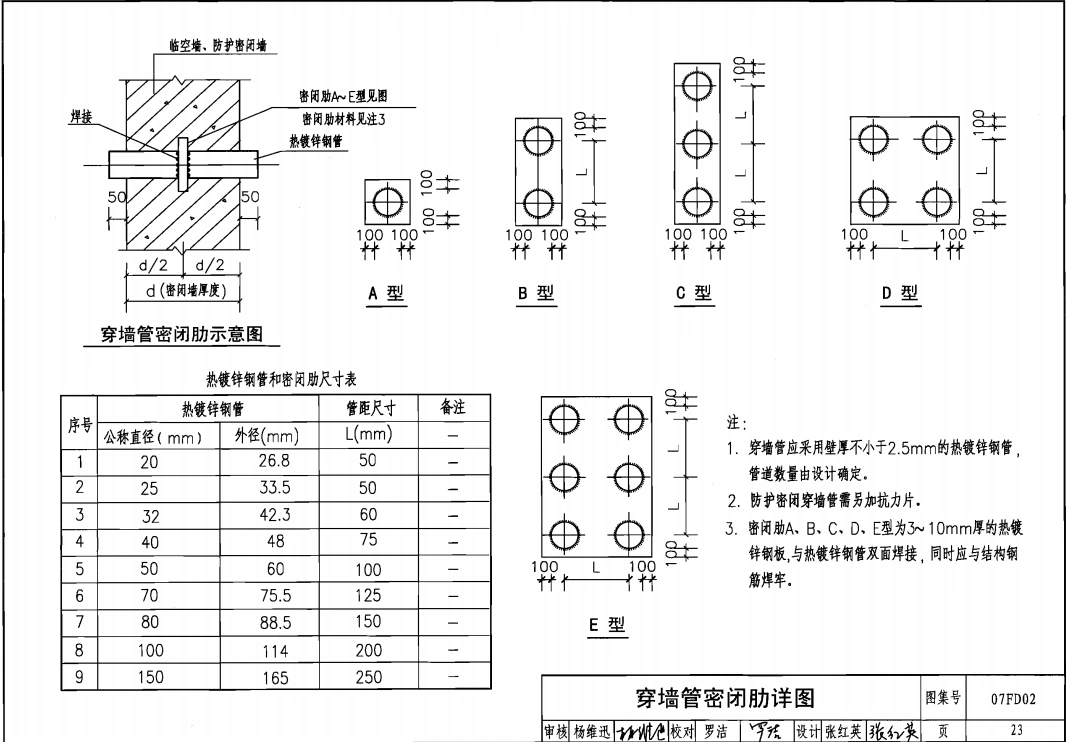

A、B、C、D、E型组合套管的结构对比图
穿墙密闭肋的安装方式、与墙体钢筋焊接固定现场安装图

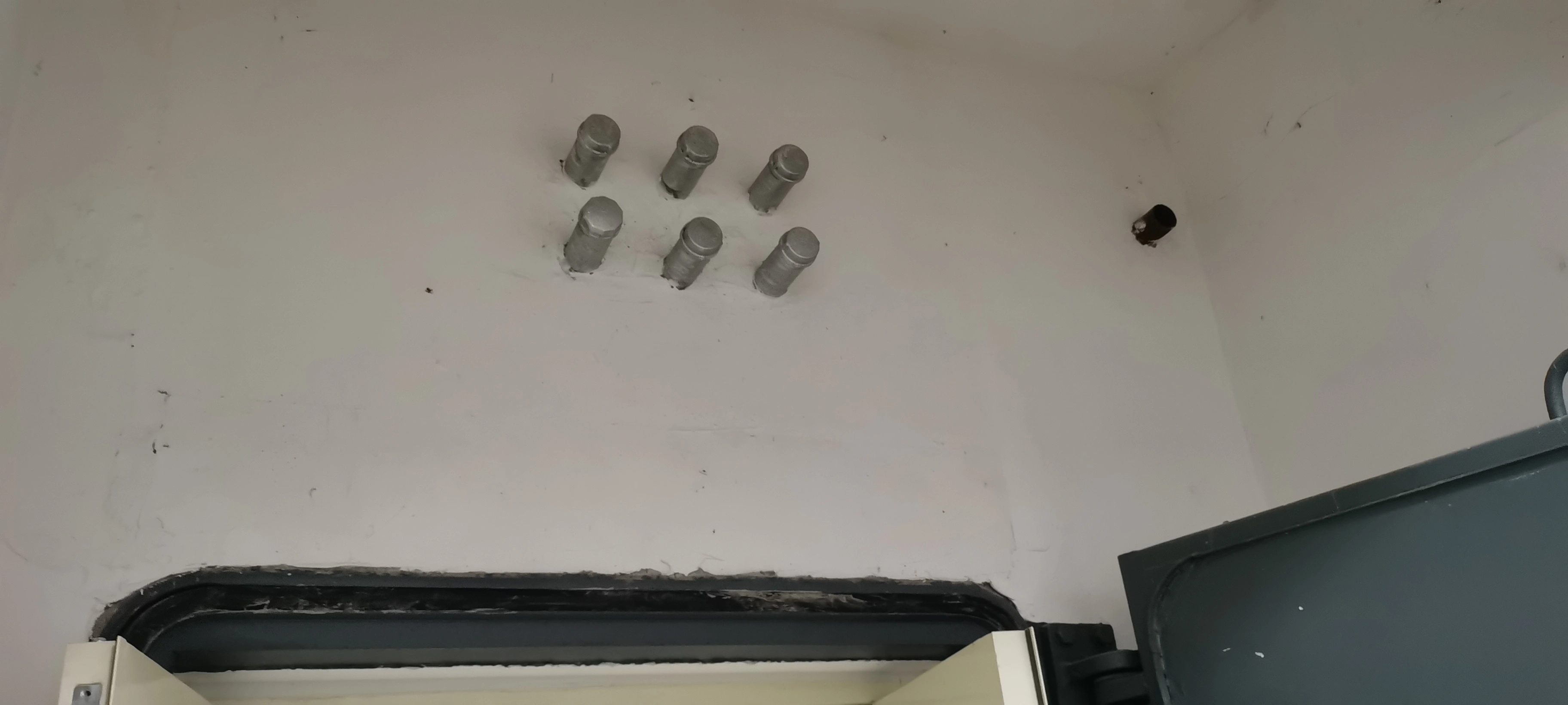

人防地下室连通口预埋人防电气密闭套管预埋后效果图
五、服务指南
5.1 技术咨询与服务
我们为每一位客户提供免费技术指导和免费报价清单服务。技术团队拥有十年以上行业经验,可为您解答从产品选型、设计参数到安装施工的全流程技术问题,并出具专业的产品选型方案。
5.2 定制服务
本产品支持按需定制,包括但不限于:
特殊口径定制(DN25-DN400范围外可来图定制)
管材数量定制(2根至数十根任意组合)
特殊排列方式(单排、多排、异形排列)
非标密闭肋尺寸定制
异形结构定制(需提供详细设计图纸)
5.3 质量保证
产品严格遵循07FD02图集标准及GB/T 13912热镀锌国家标准生产,出厂前均经过外观检查、尺寸检验、镀锌层厚度检测等多道质检程序,随货附送产品检测报告和质量证明文件。
5.4 售后服务
产品如有质量问题,请与奥凡环保科技售后部门联系。
按国家“新三包法”规定,享受三包服务,整套设备享受免费保修一年。
属于下列情况之一,不享受三包服务,但可付费维修;如需现场指导,需支付差旅费:
消费者因使用、维护、保管不当造成损坏的
非承担三包修理者拆动造成损坏的
因不可抗力造成损坏的
未按商家指导进行安装造成损坏的
5.5 联系方式
服务热线:150-9324-8915
公司名称:巩义市奥凡环保科技有限公司
主营业务:防水套管、人防电气密闭套管、通风套管等各类防护套管产品的加工与定制。
免责声明:本详情页所列参数仅供选型参考,最终技术参数以双方确认的技术图纸及供货合同为准。产品持续优化升级,规格参数如有调整,恕不另行通知。
