一、产品核心亮点

国标合规:严格遵循 07FD02 图集与 GB50038 人防规范,一次通过人防验收

高标防腐:热浸镀锌 Q235 碳钢,锌层厚度≥85μm,地下环境使用寿命超 30 年

精准参数:管壁厚度≥2.5mm,密闭肋 5.5mm 满焊,满足防爆波防护要求

现货供应:全规格常备库存,支持定制非标尺寸,批量批发价直供工程客户

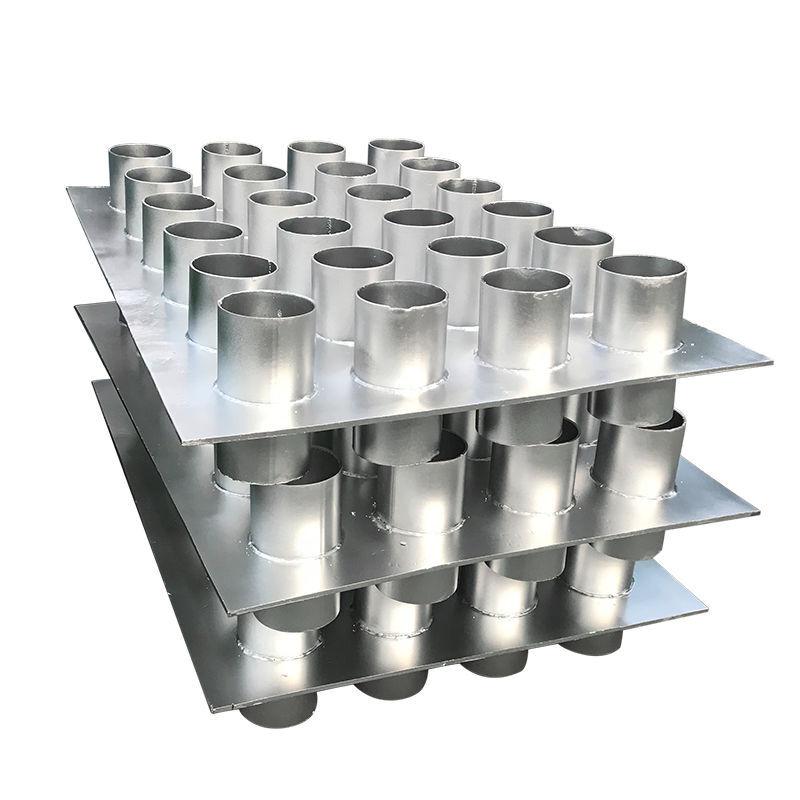

奥凡环保热浸镀锌电气组合套管现货实拍,多管联排组合式结

一、产品概述:人防工程的防护生命线

很多客户咨询都会问:电力套管是什么材质? 普通装修用的 PVC 套管能不能用在人防地下室?

答案是:**不能。

人防地下室的穿墙电力套管,是**人防工程防护密闭性能的核心部件,它不仅要承担穿线护线的基础功能,更要在战时抵御冲击波、毒剂的渗透,因此对材质、壁厚、防腐性能都有强制的国家标准要求。

奥凡环保生产的镀锌电气组合套管,正是针对人防地下室穿墙预埋场景定制的专用防护产品,采用热浸镀锌 Q235 碳钢为基材,通过整体式密闭肋结构,将多根电缆管线整合为一个整体预埋单元,既解决了多管线密集穿墙的防护密闭问题,又大幅降低了现场施工的复杂度,是 07FD02《防空地下室电气设备安装》图集指定的标准产品。

该产品广泛应用于:

• 人防地下室临空墙、防护密闭隔墙管线穿越

• 人防单元间隔墙、密闭门框墙电缆预埋

• 战时供电、通讯、信号管线的防护密闭处理

• 防爆波电缆井进出线预埋

二、核心技术参数:每一个细节都符合国标要求

三、材质与工艺深度解析:为什么我们坚持高锌层热镀锌?

1. 基材:Q235 碳钢,人防防护的**选择

很多小厂家为了降低成本,使用回收废钢生产电气组合套管,材质不稳定,强度不足,在混凝土浇筑或者冲击波作用下容易变形开裂。

奥凡环保选用的Q235B **低碳钢,是人防工程专用的结构钢材,具有:

• 屈服强度≥235MPa,抗冲击性能优异,能有效抵御战时冲击波的压力

• 焊接性能好,密闭肋与钢管的焊接焊缝饱满,无裂纹

• 塑性好,预埋后不会因为地基沉降出现开裂问题

2. 防腐:85μm 高锌层热浸镀锌,30 年地下免维护

普通的电气套管,很多采用冷镀锌(电镀锌)工艺,锌层厚度只有 5-15μm,在地下室潮湿、高盐碱的地下环境中,3-5 年就会生锈穿孔,导致防护密闭性能失效。

奥凡环保采用的热浸镀锌工艺,锌层厚度≥85μm,是普通冷镀锌的 5-10 倍,形成了 “锌 - 铁合金层 + 纯锌层” 的双层防护结构:

• 物理隔离:完整的锌层将钢材与外界的水分、氧气、腐蚀介质完全隔离,从根源上杜绝生锈

• 电化学保护:锌的电极电位低于铁,即使锌层出现微小的划伤,锌也会优先腐蚀,保护基体钢材不生锈

• 超长寿命:根据相关标准测试,85μm 的锌层在地下潮湿环境中,防腐寿命可达 30 年以上,盐雾试验可耐受 1000 小时无红锈,真正做到一次预埋,终身免维护

四、规范符合性:严格遵循 07FD02 图集,验收一次过

人防工程的验收是非常严格的,很多项目因为电气套管不符合规范,导致验收返工,损失惨重。奥凡环保的镀锌电气组合套管,从设计到生产,完全遵循国家人防标准:

1. 符合 07FD02《防空地下室电气设备安装》图集要求

07FD02 图集明确规定:

穿过防护密闭墙的电气管线,须采用壁厚不小于 2.5mm 的热镀锌钢管,严禁使用 PVC 等非金属管材,须焊接密闭肋进行防护密闭处理。

奥凡的产品完全按照图集的 A 型(单管)、B 型(双管)、C 型(三管)、D 型(四管)、E 型(六管)标准生产,支持不同数量管线的组合需求。

2. 符合 GB50038《人民防空地下室设计规范》强制要求

规范第 7.4.3 条强制规定:

穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆管线,应选用管壁厚度不小于 2.5mm 的热镀锌钢管。

奥凡的产品严格执行该强制标准,所有电气套管的壁厚都不低于 2.5mm,大管径产品更是升级到 3.5mm 以上,杜绝 “瘦身钢管” 的验收风险。

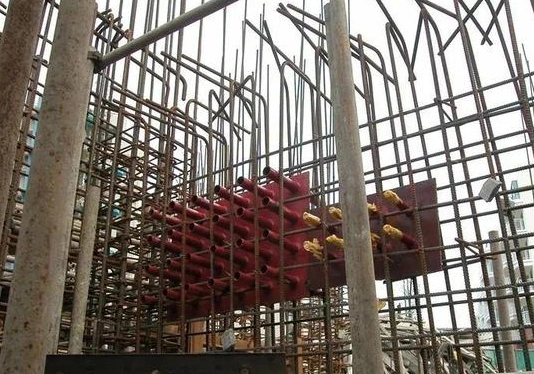

项目现场预埋安装实拍,密闭肋居中设置,与墙体钢筋牢固焊接

五、选型指南:5 大参数匹配法,避免返工

很多客户在选型的时候,只看管径,忽略了其他参数,导致现场无法使用,返工损失巨大。奥凡环保技术团队总结了5 大参数匹配法,帮您一次选对:

1. 管径适配:电缆总外径决定基础型号

计算公式:套管内径 = 电缆总外径 + 20mm安全间隙

• 单根电缆:直接按电缆外径 + 20mm 选择对应 DN 规格

• 多根共管:先计算所有电缆外径总和,再增加 20mm 间隙,避免穿线时损伤绝缘层

2. 壁厚达标:按规格设定阈值

• DN20-DN40:壁厚≥2.5mm

• DN50-DN100:壁厚≥3.5mm

• DN125 及以上:壁厚≥4.0mm

• 机房等高振动区域,建议额外加厚 0.5mm

3. 材质匹配:环境决定防腐等级

• 常规干燥环境:Q235 碳钢热镀锌电气套管,锌层厚度≥85μm

• 潮湿 / 沿海地区:升级为 304 不锈钢,避免锈蚀破坏密闭性能

• 化学防护区:采用 316 不锈钢,耐受酸碱腐蚀

4. 长度精准:墙体厚度 + 延伸尺寸双控

计算公式:电气套管总长度 = 墙体厚度 + 两端各延伸50~100mm

• 例如 300mm 厚的人防墙,电气组合套管总长度应为 400~500mm

• 延伸过短会导致后期密闭封堵困难,过长则浪费材料

5. 防护等级匹配:高等级人防需配抗力片

• 常规核 6 级、常 6 级人防:普通密闭肋套管即可

• 核 5 级及以上高等级人防工程:须选用带抗力片的防护密闭套管

六、安装要点:规范施工,**防护性能

正确的安装是**人防电力套管防护性能的关键,奥凡环保技术团队总结了现场施工的核心要点:

1、定位固定:

预埋时,电气套管需与墙体钢筋焊接固定,每端至少 2 个固定点,防止浇筑混凝土时移位,定位偏差≤3mm

2、密闭肋位置:

密闭肋应居中设置在墙体厚度的中心位置,**两侧防护对称

3、临时封堵:

电力组合套管安装完成后,需用防火泥或专用密封材料临时封堵管口,防止混凝土浆进入管内

4、后期封堵:

穿线完成后,需用人防专用密闭封堵材料填充管间隙,填充长度不小于 100mm,**密闭性能

5、压力测试:

验收时需进行 0.05MPa 压力测试,稳压 30 分钟,压降不超过 5% 为合格

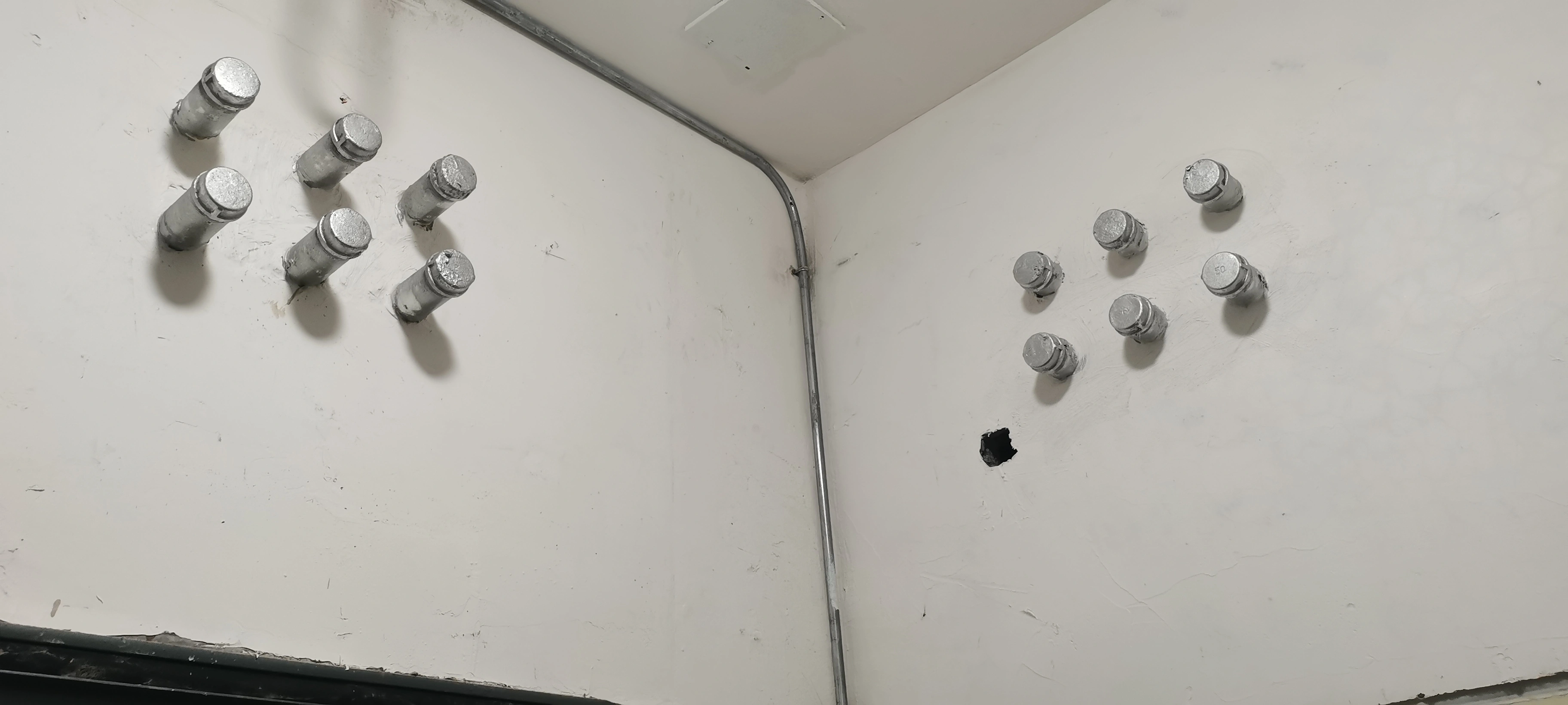

奥凡环保生产的人防备用管,两端套丝封堵,预留战时扩容空间

七、现货批发:全规格库存,快速发货

奥凡环保作为专业的人防防护设备生产厂家,常备全规格镀锌电力组合套管现货:

• 常规 A 型到 E 型全系列现货,当天付款当天发货

• 支持非标定制,特殊管径、特殊长度、特殊排列方式均可定制,7 天快速交付

• 批量批发价直供,省去中间环节,为工程客户节省 15% 以上的采购成本

• 提供免费技术咨询,帮您核算参数、选型,避免采购失误
