连排密闭套管 电气组合套管3×2sc50 热镀锌碳钢材质 穿墙防水预埋件 人防工程专用 非标尺寸可定制

地下人防工程中,电气线路穿越防护密闭墙体的密闭处理,历来是施工验收的关键节点。连排密闭套管——业内常称电气组合套管3×2sc50——正是应对这一技术挑战的专用预埋装置。作为奥凡环保科技防水套管生产厂家技术员,我在此系统解析连排密闭套管从结构原理、材质参数到施工预埋的全流程技术要点。电气组合套管3×2sc50采用热镀锌碳钢材质,以两块密闭翼环加六根sc50热镀锌钢管经双面满焊工艺构成,属于穿墙防水预埋件中结构整合度较高的规格,**人防工程专用场景,支持非标尺寸可定制。下文从07FD02图集规范出发,逐项拆解连排密闭套管的技术内核与工程价值。

一、3×2sc50镀锌电气组合套管的结构含义

“3×2sc50”这一命名方式直接揭示了电气组合套管3×2sc50的几何排布:横向三根、纵向两排,合计六根内径为sc50的热镀锌钢管,焊接于同一块密闭翼环之上。07FD02图集按钢管数量将电气组合套管划分为A型(1根)、B型(2根)、C型(3根)、D型(4根)、E型(6根)五种标准型式。3×2sc50属于E型范畴内的特殊排布形态——六管呈2×3或3×2矩阵排列,区别于标准E型的线性排列。此种矩阵排布大幅提升穿墙断面利用率,同一密闭翼环上集成六路独立穿线通道,每路内径50mm,适配多回路电缆集中穿越防护密闭墙的实际需求。人防规范明确要求:出入口、连通口防护密闭门门框墙上需预埋4至6根备用管,管径50至80mm,管壁厚度不小于2.5mm。连排密闭套管3×2sc50恰好六路配置,精准契合规范上限。

二、热镀锌碳钢电气组合套管的防护机理

电气组合套管3×2sc50的防护性能根植于其材质体系——热镀锌碳钢材质构成装置骨架。

电气组合套管本体:

选用壁厚不小于2.5mm的热镀锌钢管,DN50规格建议加厚至3.5至4.0mm,以增强机械刚性。Q235碳钢具备良好的塑性与焊接性能,屈服强度≥235MPa,抗拉强度370至500MPa,在人防结构遭受冲击时不会发生脆性断裂。

密闭翼环:

采用厚度3至10mm的Q235碳钢热镀锌钢板,与钢管双面满焊。密闭翼环尺寸需超出管束外缘100mm以上,确保与混凝土咬合面积充足。

镀锌电气套管表面处理:

热浸镀锌工艺实现锌层厚度≥80μm,盐雾测试500小时无红锈。镀锌层均匀致密,无气泡、无漏镀,用手擦拭无锌粉脱落。相较于冷镀锌,热浸镀锌附着力提升50%以上,在地下潮湿环境中长期服役不锈蚀。

镀锌电气套管密封材料:

穿线后,管与电缆间隙采用防火岩棉(首层填充)、环氧树脂或聚氨酯发泡剂(二层灌注)分层处理,管口两端用密封胶封闭。填充长度不小于管径三倍且不小于100mm。

三、07FD02图集的量化约束

07FD02图集(全称《防空地下室电气设备安装》)由北京市建筑设计研究院主编,是人防工程专用密闭套管设计、生产、验收的根本依据。以下为连排密闭套管3×2sc50遵循的核心参数约束:

密闭性能:耐受0.6MPa水压无渗漏,气密泄漏量≤0.05L/(min·m)。抗冲击性能:可承受核5级人防工程冲击波荷载(峰值压力≥0.3MPa)。

四、预埋施工:穿墙防水预埋件安装全流程

连排密闭套管作为穿墙防水预埋件,须在土建浇筑混凝土前完成定位与固定,严禁后期开孔。

定位放线:

采用激光水平仪确定连排电气套管中心线,水平偏差≤3mm,轴线与墙面垂直,垂直度偏差≤1°。六管组合需额外校验各管平行度误差≤2mm/m。

焊接固定:

密闭翼环与热镀锌钢管双面满焊,焊缝高度≥5mm,无夹渣、气孔、裂纹。密闭翼环与墙体钢筋网片采用T42焊条点焊固定,焊点间距≤500mm,防止混凝土浇筑位移。

伸出长度控制:

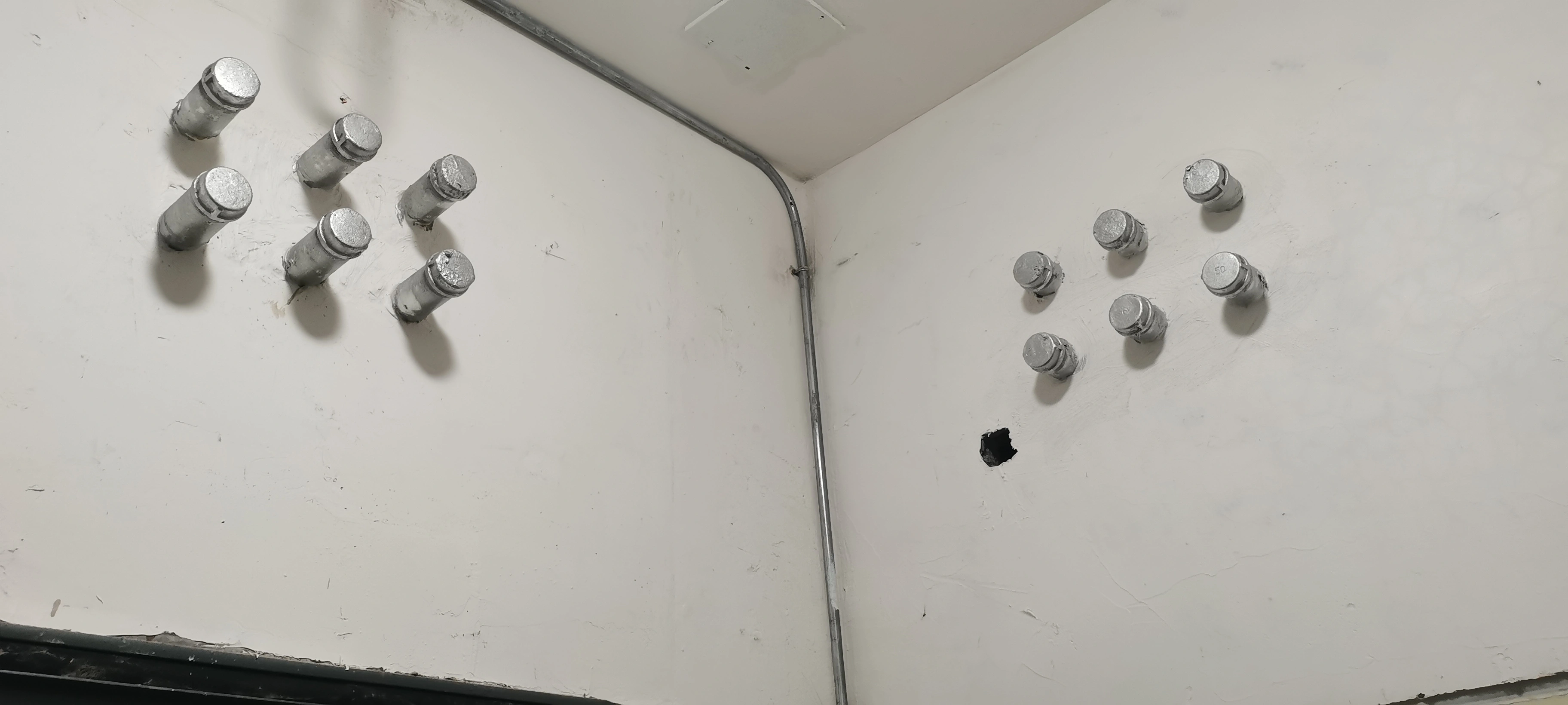

电气组合套管两端伸出墙面50至100mm。3×2sc50出厂时可预设两端法兰封头或外螺纹接口,现场浇筑后即可旋开投入使用,避免混凝土堵塞管腔。

密封处理:

穿线后,管与电缆间隙采用分层密封工艺——首层填塞防火岩棉至1/3深度,密度≥180kg/m³;第二层灌注环氧树脂填充密实。填充长度不小于管径三倍且不小于100mm。管口两端用密封胶封闭,形成完整密闭屏障。

抗力片加装判定:

防护等级为核5级/常5级及以上的人防工程,需在电气套管两侧加装厚度≥6mm的防护抗力片。防护等级为核6级/常6级时,可不设置抗力片,接线盒采用厚度≥3mm的热镀锌钢板防护盖板即可。

五、非标电气组合套管定制与规格适配

工程现场结构复杂多变,标准图集尺寸难以覆盖全部场景。奥凡环保科技支持非标尺寸可定制,可根据客户需求在图集框架内调整以下参数:

钢管数量与排列:

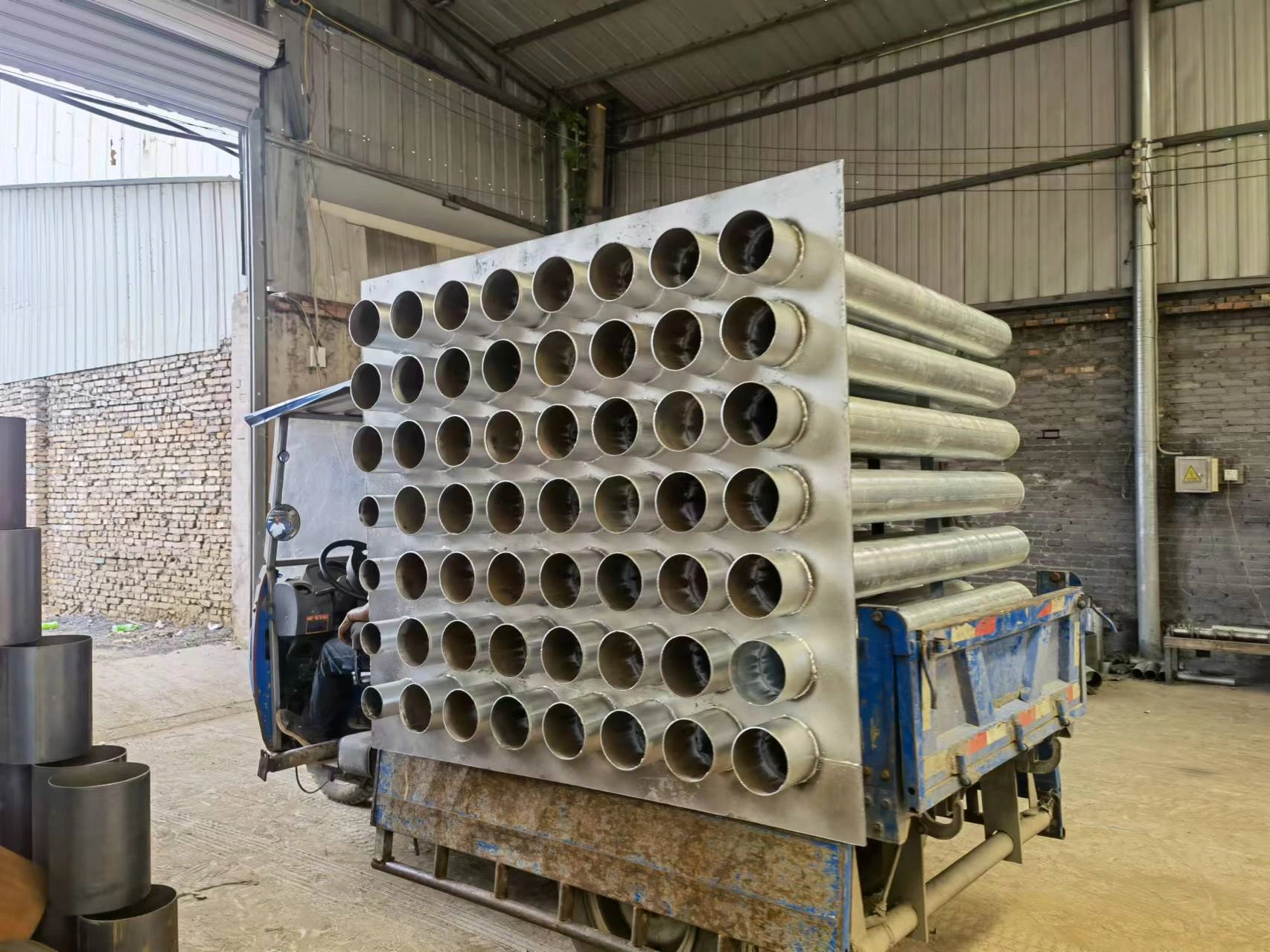

除3×2sc50外,可定制2×2(4管)、2×3(6管)、3×3(9管)、4×4(16管)乃至数十管组合,满足大规模电缆集中穿越需求。

管径尺寸:

常规DN25至DN400,SC50(DN50)为高频选用规格,特殊需求可扩展至更大口径。

管间距与密闭翼环尺寸:

按电缆排布调整管心距,密闭翼环厚度、外形尺寸均可按图定制。

加长管身:

满足超厚墙体穿墙需求,管长可延伸至500至800mm。

定制流程:

提供加工图纸或详细技术参数→厂家在图集框架内确认方案→报价→排产交付。

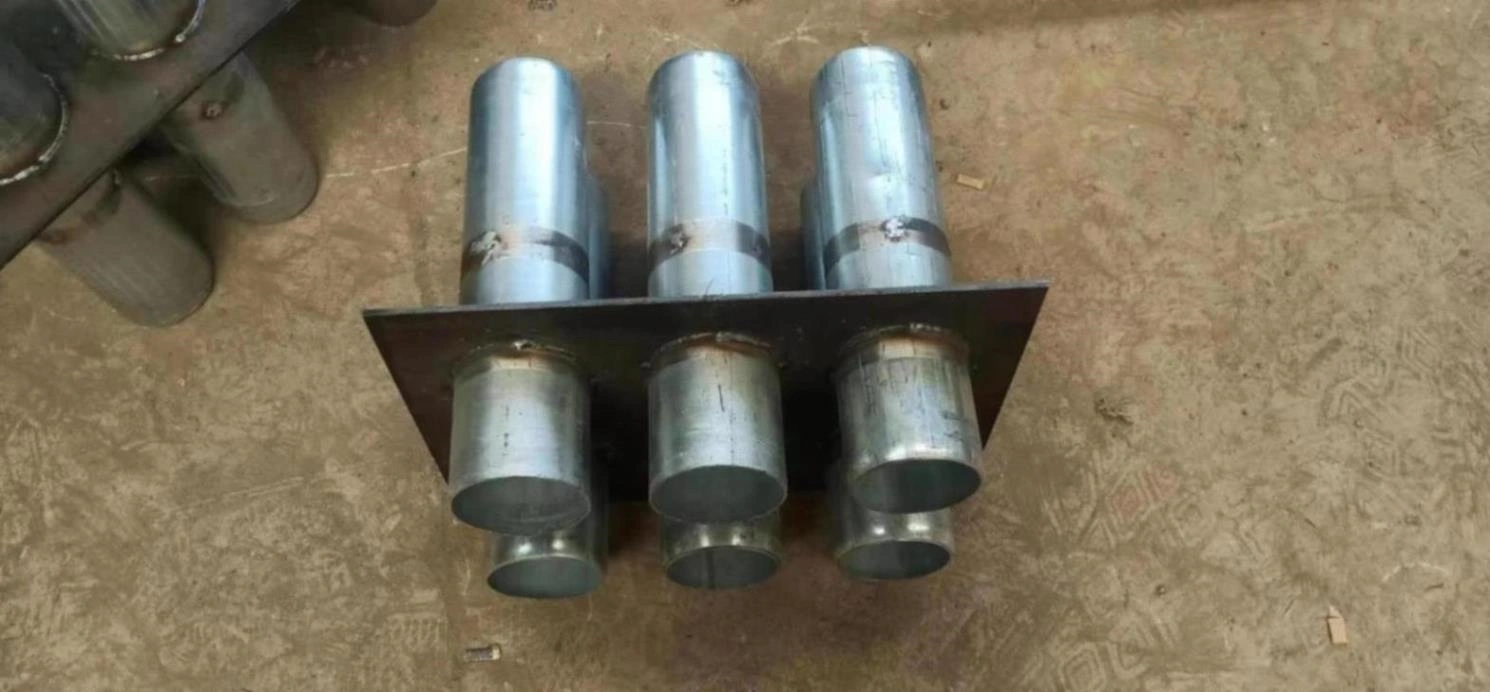

电气组合套管3×2sc50 连排密闭套管 热镀锌碳钢材质 穿墙防水预埋件图片展示

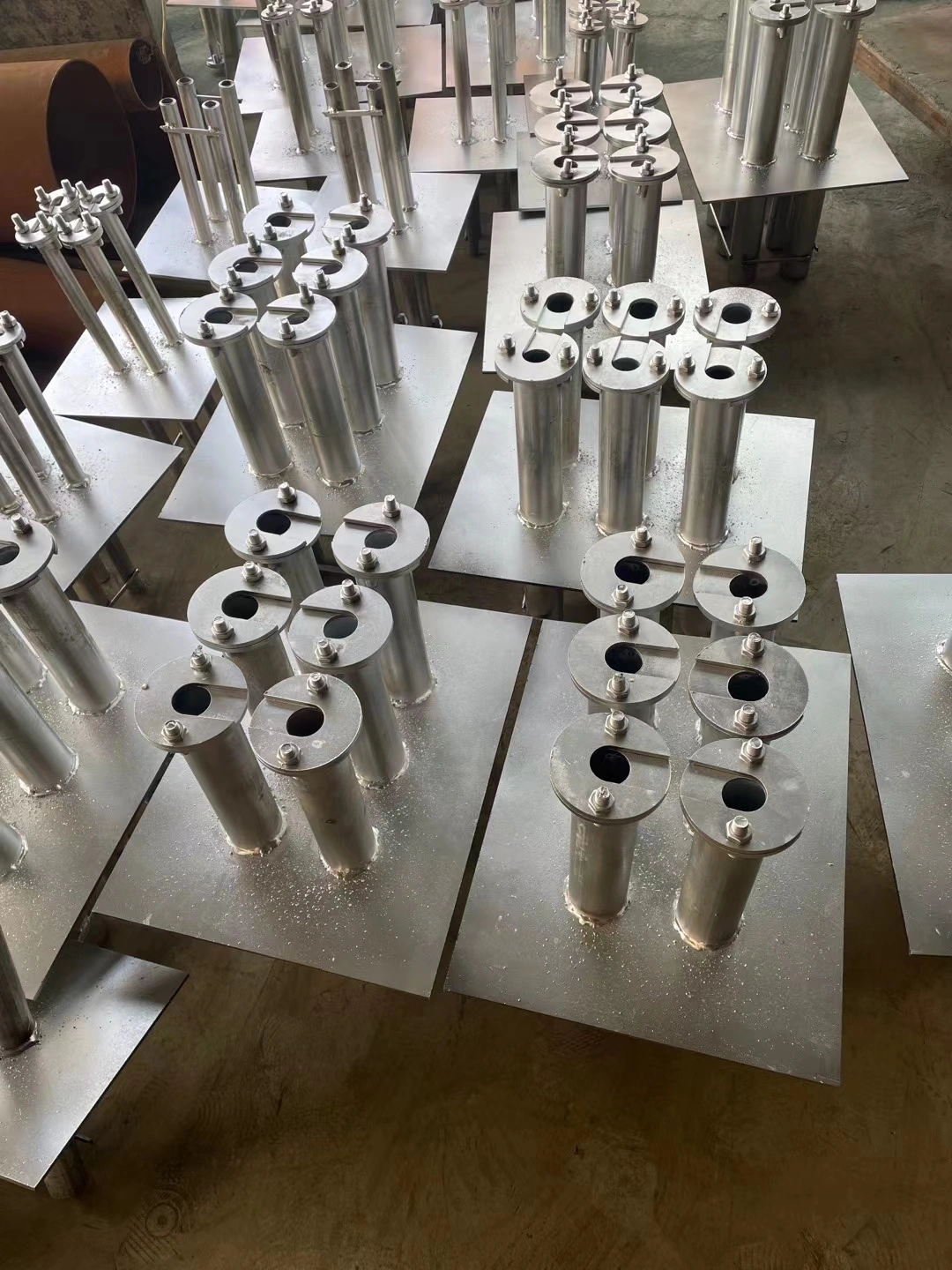

上图展示奥凡环保科技连排密闭套管系列产品实拍。密闭翼环与热镀锌钢管双面满焊,银白色镀锌层均匀致密,六管矩阵排列规整。若本文对您选型施工有参考价值,欢迎转发收藏至项目群组。点击下方链接可进入产品目录页面,查看电气组合套管3×2sc50详细规格参数与实时库存信息,或直接致电技术热线**定制方案。

数据来源:

国家建筑标准设计图集《07FD02:防空地下室电气设备安装》

GB50038-2005《人民防空地下室设计规范》

GB50134-2017《人民防空工程施工及验收规范》

GB/T 13912《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》
