电气组合密闭套管技术

 电气组合密闭套管是一种用于电气线路穿墙防护的关键装置,主要解决地下工程、人防工事等场景中管路穿墙时的防水、防爆、防毒气渗透等需求。其核心结构由热镀锌钢管、密闭翼环、抗力片等组成,通过双面焊接工艺与墙体钢筋牢固结合,形成整体防护体系。该产品执行国家标准 07FD02 图集,适用于多种口径管道同时穿越防护密闭墙、临空墙等结构,兼具密封、绝缘和机械防护功能。

 一、电气组合密闭套管结构与原理

 电气组合密闭套管核心组件热镀锌钢管:壁厚不小于 2.5mm,耐腐蚀且强度高,可承受一定压力和机械应力。电气组合密闭套管密闭翼环:采用 3-10mm 厚热镀锌钢板,与钢管双面满焊,增强与混凝土的结合力,防止墙体浇筑时漏浆。电气组合密闭套管抗力片:设置于电气组合密闭套管两侧,用于分散冲击波能量,提升抗爆性能,常见于人防工程。电气组合密闭套管密封材料:如橡胶密封圈、环氧树脂等,填充于套管与电缆间隙,阻断气体和水分渗透。电气组合密闭套管工作原理当电气线路穿越防护区域时,电气组合密闭套管密闭翼环与墙体形成机械锚固,抗力片吸收冲击波能量,密封材料阻止有害物质侵入,从而保护清洁区免受染毒空气、水、灰尘等侵害。

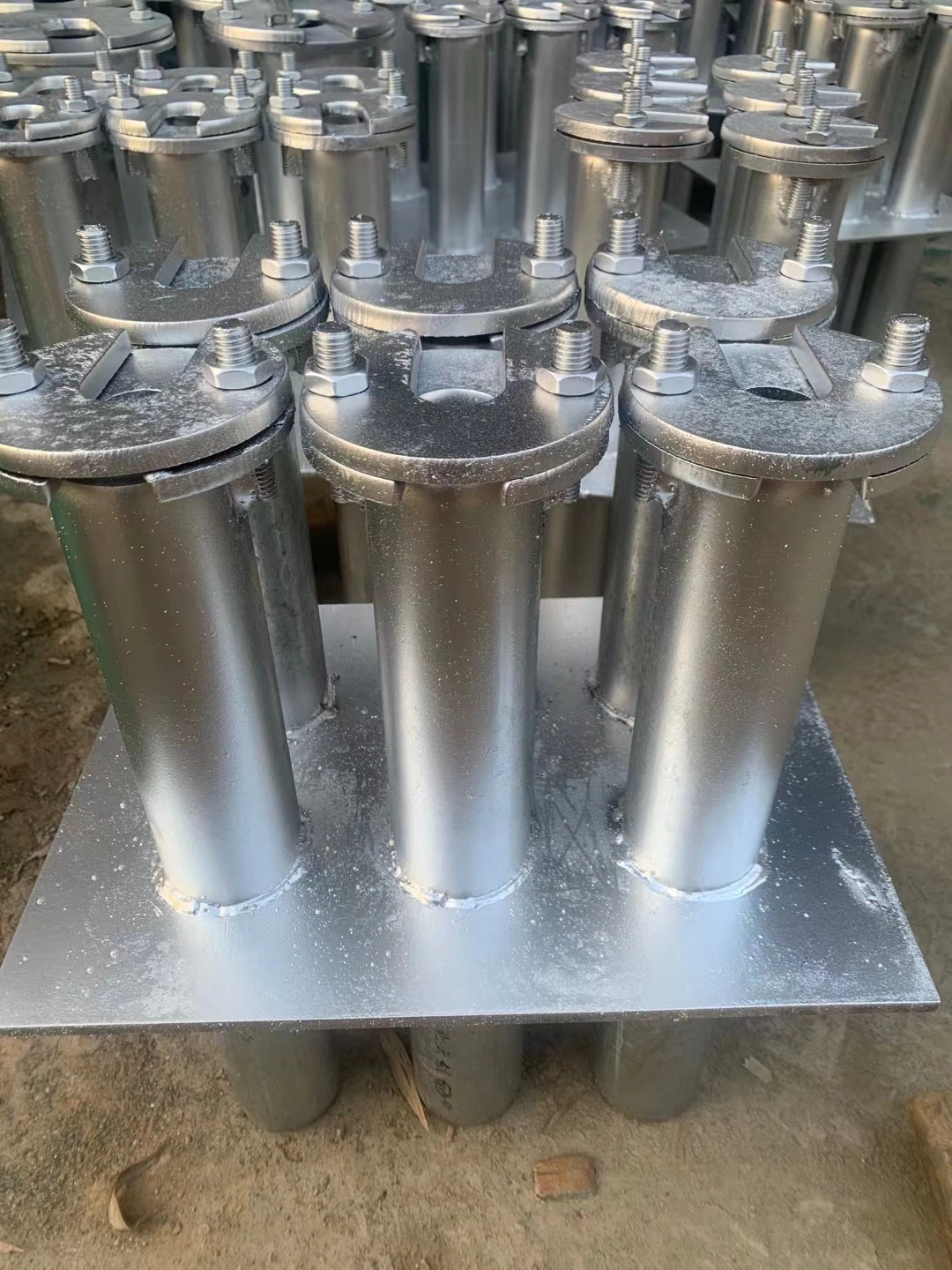

 电气组合密闭套管图片

二、电气组合密闭套管技术参数

 电气组合密闭套管材质:Q235 碳钢、热镀锌钢板(符合 GB/T 2518 标准)。

电气组合密闭套管规格:电气组合密闭套管直径 DN25-DN300,数量可定制(2-10 根组合)。

电气组合密闭套管密封性能:耐受 0.6MPa 水压,气密泄漏量≤0.05L/(min・m)。

电气组合密闭套管抗冲击性能:可承受核 5 级人防工程冲击波荷载(峰值压力≥0.3MPa)。

电气组合密闭套管防火等级:符合 GB/T 8624 B1 级阻燃标准。

三、电气组合密闭套管应用领域

 人防工程:

防护密闭墙、临空墙的电缆穿越,防止毒气和冲击波渗透。

地下室与地下管廊:

防水防潮,保护电气线路免受地下水侵蚀。

化工与石油设施:

耐腐蚀环境下的管道密封,防止介质泄漏。

高层建筑:

消防、通风系统的管线防护,满足防火规范要求。

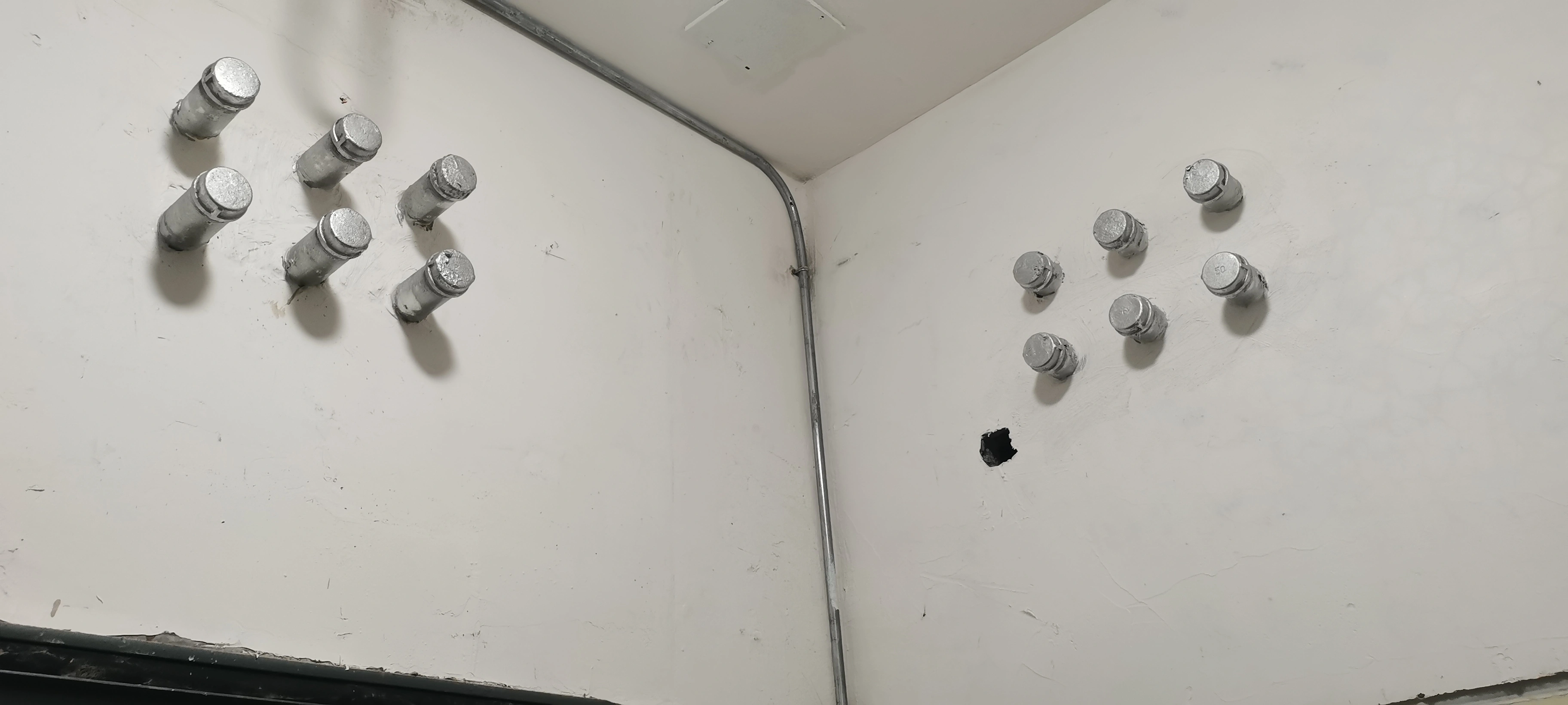

电气组合密闭套管安装实例

四、电气组合密闭套管安装指南

 电气组合密闭套管预埋准备根据设计图纸确定预埋位置,清理钢筋绑扎区域,确保电气组合密闭套管轴线与墙面垂直。

电气组合密闭套管两端伸出墙面 50-100mm,密闭翼环居中焊接,焊缝高度≥5mm,无夹渣、气孔。

电气组合密闭套管焊接固定采用 T42 焊条与结构钢筋点焊固定,间距≤500mm,确保电气组合密闭套管不位移。

若为多套管组合,需保持平行度误差≤2mm/m,同心度误差≤3mm。

电气组合密闭套管密封处理穿线后,用防火泥或聚氨酯发泡剂填充电气组合密闭套管与电缆间隙,填充长度≥管径 3 倍且≥100mm。管口两端用密封胶或橡胶堵头封闭,防止异物进入。

电气组合密闭套管特殊环境处理高温环境:选用耐热密封材料(如硅橡胶),电气组合密闭套管外壁涂刷耐高温防腐涂层(耐温≥200℃)。

潮湿环境:增加防潮层(如沥青漆),定期检查密封胶老化情况。

五、电气组合密闭套管质量测试项目

电气组合密闭套管水压试验:0.6MPa 压力下保持 30 分钟无泄漏。

电气组合密闭套管气密试验:充气至 0.3MPa,压降≤0.01MPa/h。

电气组合密闭套管防火测试:水平燃烧测试符合 VW-1 标准,氧指数≥30%。

六、维护与售后

 定期检查每半年检查密封胶完整性,发现开裂或硬化及时更换。

每年测量电气组合密闭套管接地电阻,确保≤4Ω,防止静电积累。

故障处理泄漏:清理泄漏点,重新填充密封材料并加固管口封堵。

锈蚀:打磨除锈后涂刷防锈漆,严重时更换电气组合密闭套管。

售后服务提供 51年质保,终身技术支持;紧急情况 24 小时内响应。

七、电气组合密闭选型建议

人防工程:优先选择带抗力片的 C/D 型电气组合密闭套管,确保抗爆性能。

潮湿环境:选用双层密封结构(密封圈 + 密封胶),并定期维护。

八、注意事项

 严禁事项不得在电气组合密闭套管上焊接非设计荷载的附加构件。穿线后严禁切割电气组合密闭套管,以免破坏密封结构。安全提示焊接作业时需佩戴防护装备,避免弧光伤害和高温灼伤。密闭空间施工需保持通风,防止有害气体积聚。
