为什么制作刚性防水套管时需要放大口径

制作刚性防水套管时放大口径是确保工程质量和功能实现的关键设计措施,其核心原因可从以下多维度深入解析:

一、安装工艺的*要前提

1. 管道穿入的物理需求
   刚性防水套管内径须大于管道外径,否则无法完成穿管操作。例如,DN100 的钢管外径通常为 108mm,而根据 02S404 图集标准,对应刚性防水套管内径需放大至 146mm,这种设计允许管道在安装时调整角度和位置,避免因尺寸过紧导致卡阻。若刚性防水套管与管道直接等径,不仅穿管困难,还可能损伤管道防腐层或刚性防水套管焊缝。

2. 预埋误差的补偿机制
   施工中刚性防水套管预埋位置偏差难以完全避免,放大口径可提供 ±5~10mm 的安装容错空间。例如,当刚性防水套管轴线与管道设计位置存在微小偏移时,较大的口径允许通过局部调整实现对中,避免返工。

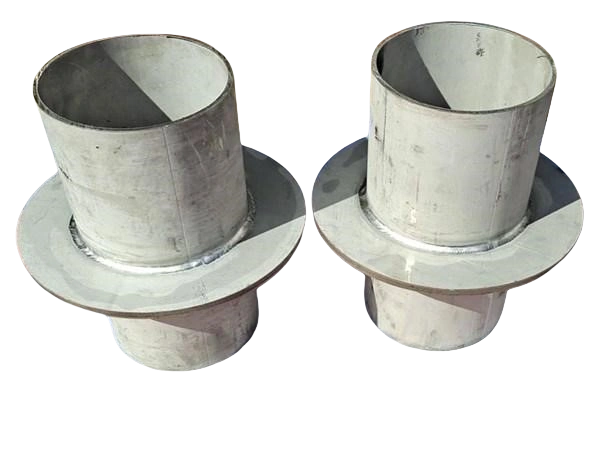

刚性防水套管

二、防水密封的核心保障

1. 填充材料的操作空间
   刚性防水套管与管道间隙需填充石棉水泥、沥青麻丝等刚性密封材料。根据规范,间隙宽度通常为管道外径的 1/10~1/8(如 DN100 管道对应约 10~13mm 间隙),这一空间可确保材料分层夯实,形成连续密封层。若间隙不足,填充工具无法有效操作,易出现蜂窝状缺陷,导致渗漏风险增加。

2. 动态密封的冗余设计
   尽管刚性防水套管不允许管道大幅位移,但混凝土收缩或温度变化可能导致管道产生 0.5~2mm 的微变形。放大口径提供的间隙可吸收此类形变,避免密封材料因应力集中开裂。例如,在温差较大的环境中,钢管年伸缩量可达 3~5mm,间隙设计需覆盖这一范围。

三、规范标准的强制约束

1. 图集数据的刚性要求
   02S404 图集明确规定了刚性防水套管口径与管道外径的对应关系。以 DN100 管道为例,刚性防水套管内径需从管道外径 108mm 放大至 146mm,放大系数约 1.35 倍。这种标准化设计确保不同厂家产品的互换性,同时满足工程验收要求。若擅自缩小口径,可能导致工程无法通过消防、质检等部门的专项验收。

2. 结构安全的力学适配
   刚性防水套管壁厚和翼环尺寸与口径直接相关。例如,DN100 刚性防水套管采用 δ=6mm 的钢管,翼环厚度 δ=10mm,这种配置可承受 0.6~1.0MPa 的水压荷载。若口径缩小,壁厚需相应增加,导致成本上升且安装难度加大。

四、工程实践的综合考量

1. 施工效率的提升
   较大的口径便于施工人员在刚性防水套管内外进行焊接、防腐等操作。例如,DN100 刚性防水套管与管道间的 38mm 间隙,允许工人使用手持式工具进行填充和振捣,相比小间隙的精密操作,效率可提升 30% 以上。

2. 维护检修的便利
   在管道运行阶段,若需更换密封材料或检查管道腐蚀情况,较大的间隙可提供*要的操作空间。例如,使用内窥镜检测时,DN100 刚性防水套管的间隙可容纳 φ20mm 的探头,而小间隙可能无法满足检测设备的通过要求。

3. **工况的适应性
   在地震设防烈度≥7 度的地区,虽然刚性套管本身不具备柔性补偿能力,但放大口径可与管道柔性接头配合,形成 “刚性套管 + 柔性连接” 的组合方案,在不增加刚性防水套管成本的前提下提升抗震性能。

五、成本与风险的平衡策略

1. 材料成本的优化
   虽然放大口径会增加刚性防水套管用钢量(如 DN100 刚性防水套管重量约 5.2kg,比等径刚性防水套管增加约 1.8kg),但避免了因安装失败导致的返工成本。据工程统计,因刚性防水套管口径不足引发的返工案例中,单次维修成本可达刚性防水套管采购成本的 3~5 倍。

2. 长期风险的规避
   小口径刚性防水套管可能因密封不足导致的渗漏,会引发混凝土结构腐蚀、电气设备短路等次生灾害。例如,某地下室因刚性防水套管间隙不足导致漏水,修复费用高达 20 万元,远超刚性防水套管初始投资的 10 倍以上。

刚性防水套管的口径放大并非简单的尺寸调整,而是综合考虑安装可行性、密封**性、规范合规性及全生命周期成本的系统性设计。其核心目标是通过科学的间隙控制,实现 “一次安装、****” 的工程效果,这也是建筑防水领域经过数十年实践验证的成熟经验。
