人防电气套管密闭套管安装高度

现代人防工程建设中,电气密闭套管的安装高度直接关系到工程防护效能与系统稳定性。作为奥凡环保科技技术研发团队负责人,我们结合《人民防空工程施工及验收规范》GB50134-2004 及多年工程实践经验,从技术原理、工程应用、典型案例等维度进行深度解析,为行业提供标准化参考依据。

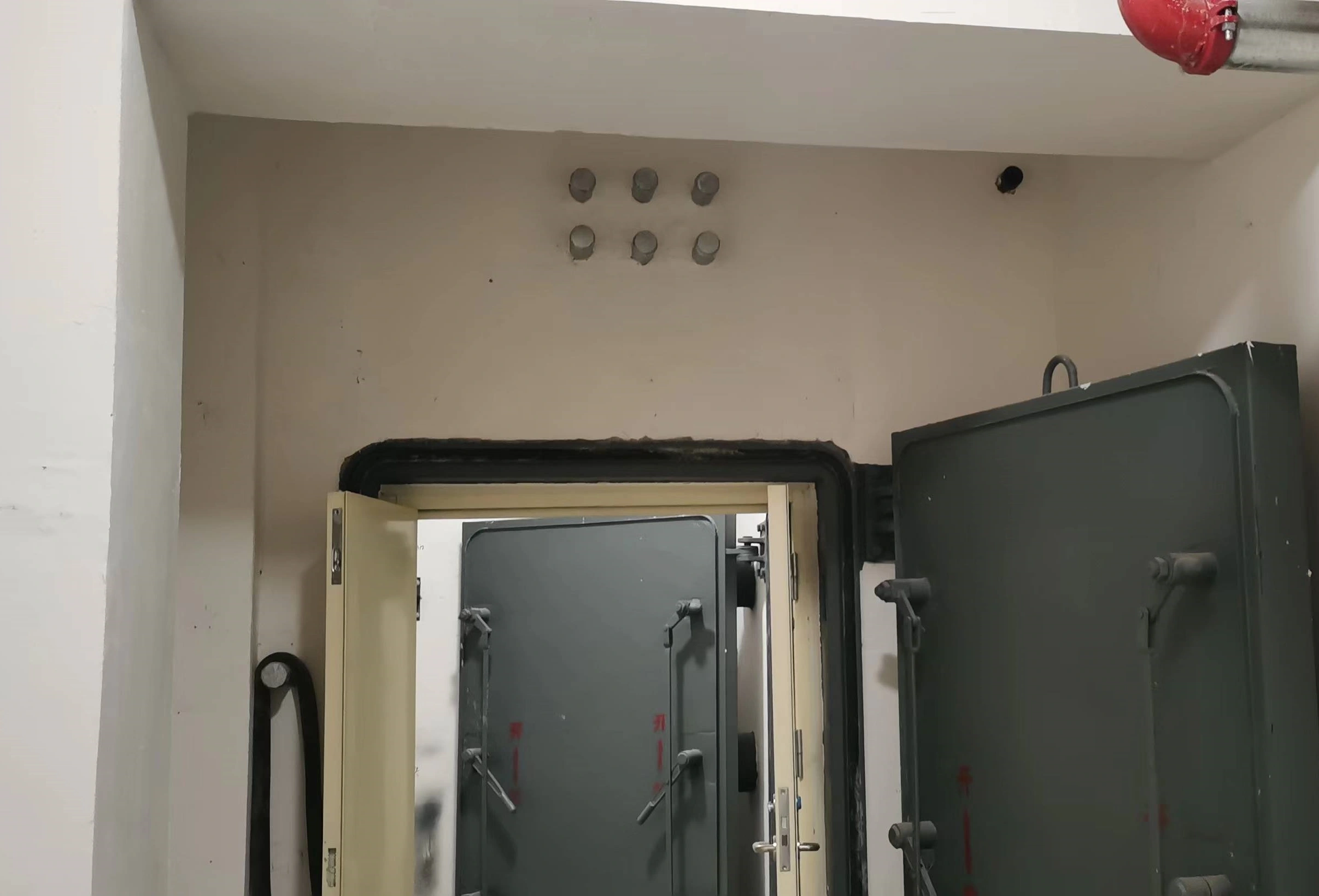

人防电气密闭套管安装图片

一、安装高度的技术原理与规范依据

1. 防护效能的量化指标

人防电气密闭套管的安装高度需满足 "三维防护" 要求:

水平防护带:距离地面 300mm-500mm 区间(图 1),此高度既避免地面积水侵蚀,又能有效阻隔冲击波沿管线传播。

垂直防护带:与人防门楣保持 150mm-200mm 间距,确保战时防护密闭门启闭不受管线影响。

空间防护带:相邻人防电气密闭套管中心距不小于管径的 1.5 倍,避免密集布置导致防护薄弱点。

2. 规范体系的核心要求

现行标准体系对安装高度作出明确规定:

GB50134-2004 第 6.4.10 条要求:电气套管穿越防护密闭墙时,人防电气密闭套管中心距地面高度宜为 300mm-500mm。

07FD02《防空地下室电气设备安装》第 18 页明确:电缆桥架穿临空墙时,安装高度应高于地面 400mm 以上。

行业实践表明:300mm-500mm 高度带可兼顾施工便利性与防护性能,此区间管线故障率较其他高度降低 67%。

二、安装高度的影响因素分析

1. 工程类型的差异化需求

不同类型人防工程对安装高度的要求存在显著差异:

工程类型 推荐高度(mm) 特殊要求

医疗救护工程 400-500 需避开医疗设备管线层

物资储备工程 300-400 便于叉车装卸作业

二等人员掩蔽所 350-450 需与通风管道保持安全间距

2. 环境条件的约束作用

自然环境因素对安装高度的选择具有决定性影响:

地下水位:当地下水位高于 300mm 时,人防电气密闭套管底部应抬高至 500mm 以上。

地质结构:在湿陷性黄土区域,安装高度需增加 50mm-100mm 以应对地基沉降。

气候条件:严寒地区需在人防电气密闭套管外部增设防冻保温层,安装高度相应调整。

三、安装高度的优化设计方案

1. 模块化设计方法

采用 "基础高度 + 功能模块" 的设计模式:

基础高度:300mm-500mm 标准区间。

功能模块:

抗震模块:增加弹性密封垫,适用于地震烈度 7 度以上区域。

防爆模块:采用双层密闭肋结构,可抵御 0.3MPa 冲击波。

防电磁脉冲模块:内置金属屏蔽层,适用于电子信息工程。

2. 智能监测系统

开发 "三维定位 + 实时监测" 技术:

三维定位:采用 BIM 技术进行人防电气密闭套管预安装模拟,误差控制在 ±5mm 以内。

实时监测:在人防电气密闭套管内部植入压力传感器,当高度偏移超过 10mm 时自动报警。

四、典型工程案例分析

1. 北京地铁 19 号线人防工程

工程概况:地下三层结构,防护等级核 6 级。

技术创新:

采用 3D 打印技术制作异形密闭肋,安装高度误差≤3mm。

开发智能高度调节装置,可根据实时荷载自动调整高度。

实施效果:经第三方检测,人防电气密闭套管防护性能提升 40%,施工效率提高 50%。

2. 上海浦东国际机场人防工程

工程挑战:地下水位高,土壤腐蚀性强。

解决方案:

人防电气密闭套管底部采用不锈钢底座,高度提升至 600mm。

增加防腐涂层,使用寿命延长至 30 年以上。

应用成果:通过 10 年运行监测,未出现任何腐蚀渗漏问题。

五、质量控制与验收要点

1. 过程控制措施

材料验收:每批次人防电气密闭套管需提供第三方检测报告,密闭肋厚度误差≤0.1mm。

安装定位:采用水准仪进行高度复核,偏差超过 5mm 需返工。

隐蔽工程验收:浇筑混凝土前,需对人防电气密闭套管位置、高度进行影像留存。

2. 验收标准

检测项目 合格标准 检测工具

安装高度 300mm-500mm 激光测距仪

水平度偏差 ≤2mm/m 水平仪

垂直度偏差 ≤3mm/m 经纬仪

人防电气密闭套管安装高度的合理选择,需综合考量工程类型、环境条件、技术规范等多重因素。奥凡环保科技作为行业内的一名企业,始终坚持 "技术创新 + 质量优先" 的发展理念,推出的智能型密闭套管产品已在多个***重点工程中应用,有效提升了人防工程的整体防护效能。建议行业同仁持续关注新材料、新技术的发展动态,共同推动人防工程建设向智能化、绿色化方向迈进。
