连排电气组合套管 Q235热镀锌人防密闭肋 07FD02国标预埋穿墙管 2排×3列可定制

一、产品概述

• 产品组成:主要由一块Q235碳钢(热镀锌处理)的钢板(密闭翼环)与多根热镀锌钢管焊接而成;在冲击波侧,核5级及以上等级的人防工程还需安装防护抗力片。

• 核心功能:该连排电气组合套管的核心设计目的是为穿越防护结构的电气设备提供安全通道,同时起到以下作用:

• 固定与密封:与混凝土结构牢固结合,防止松动,并提供防水、防尘效果。

• 战时防护:关键作用是防爆、防冲击波,并防止毒气等有害物质沿管壁渗入防护区。

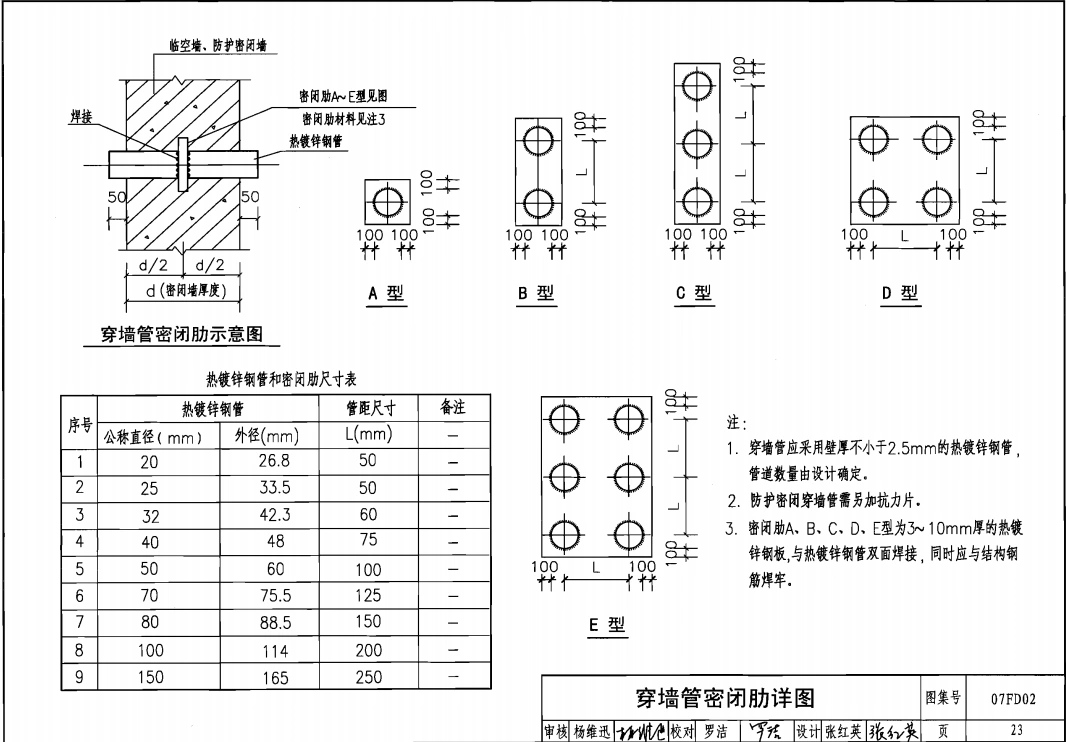

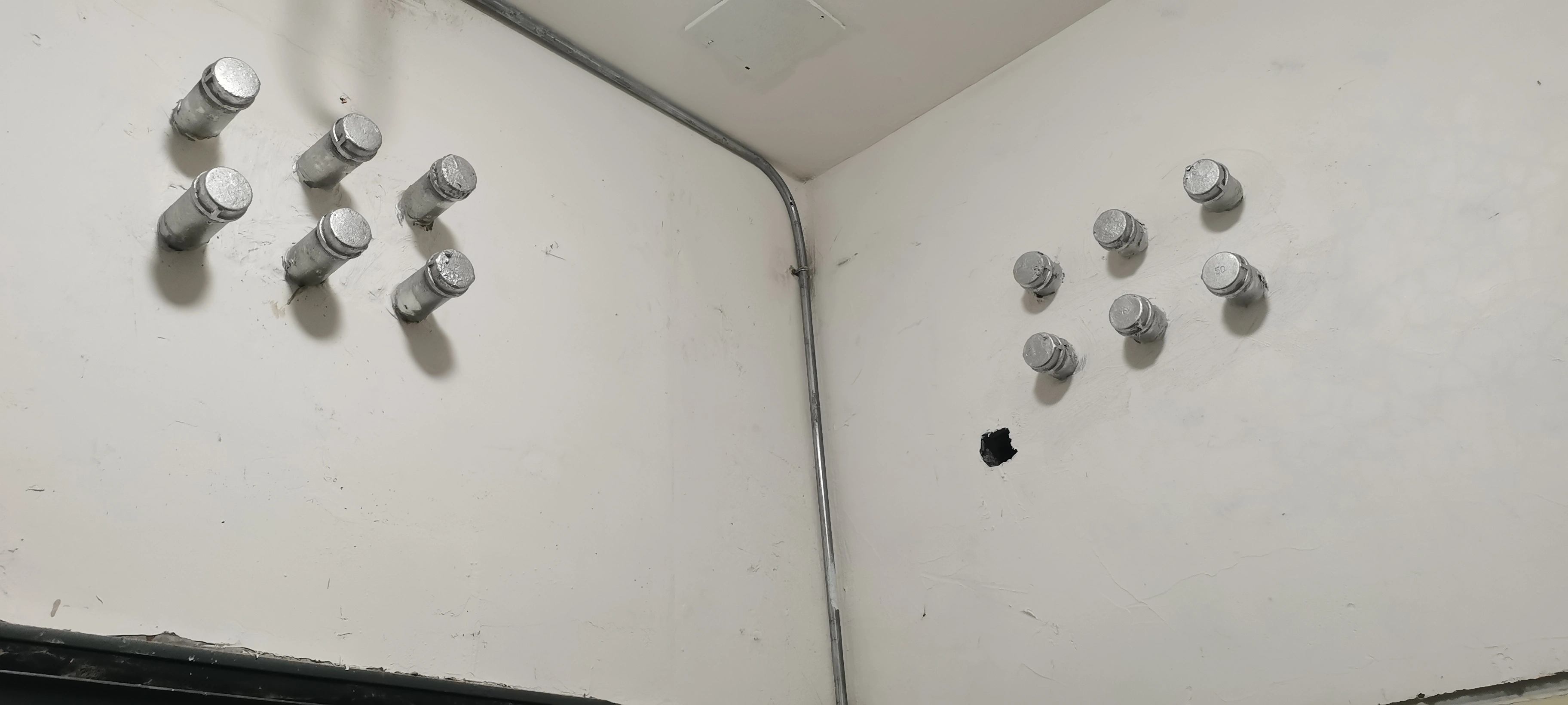

  连排人防电气套管示意图

二、执行标准与关键部件

• 执行标准:可按照07FD02《防空地下室电气设备安装》或04FD02《防空地下室电气设备安装》等国家建筑标准设计图集进行生产和检验。需要注意的是,07FD02是根据2005版《人民防空地下室设计规范》GB50038-2005对04FD02图集的修编版,两者为先后替代关系,而非并存关系。

• 材质要求:

• 密闭翼环(钢板) :采用Q235碳钢(具体等级如Q235B或Q235-A需与供应商确认),并进行热镀锌处理,厚度通常为3-10mm。

• 穿墙管(连排电气组合套管) :采用热镀锌钢管,壁厚要求不小于2.5mm。部分规范对DN50~DN100规格的套管壁厚要求≥3.5mm,选型时应向供应商确认具体执行标准。

• 防护抗力片:在冲击波侧需安装,钢板厚度≥6mm(核5级及以上人防工程强制要求,核6级及以下通常不需要)。

• 备用人防电气套管:各出入口和连通口的防护密闭门门框墙上应预埋4～6根备用电气管,管径50-80mm,为战时可能增加的线路预留通道。

三、定制化组合方式

该产品核心的优势在于高度定制化,可以根据实际工程需求,灵活组合钢管的数量、管径和排布方式。

• 标准组合示例:根据07FD02图集,A、B、C、D、E型分别对应不同数量的钢管:

• A型:1根钢管(方形钢板)

• B型:2根钢管(长方形钢板)

• C型:3根钢管(长方形钢板)

• D型:4根钢管(方形钢板)

• E型:6根钢管(长方形钢板)

• 超标准定制:当需要超过6根管时,可进行非标定制。例如,你关心的“2排×3列”方案(即6根钢管),可通过一个E型电气套管直接实现,也可通过组合两个C型(3管×2组)等方式排布。理论上,只要满足结构强度,钢管的数量可增至数十根。

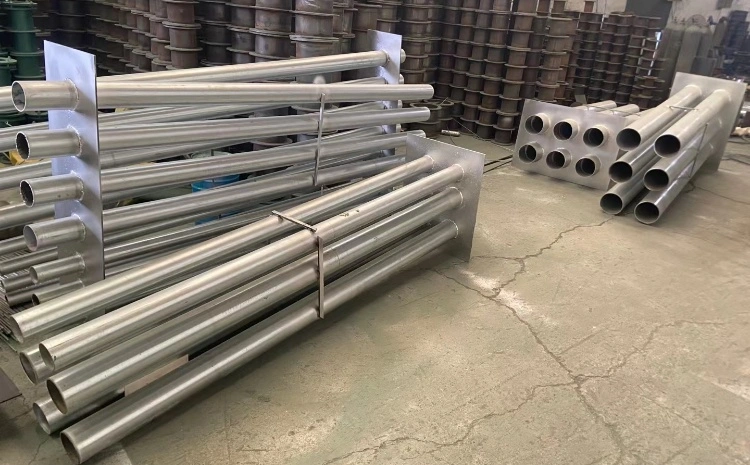

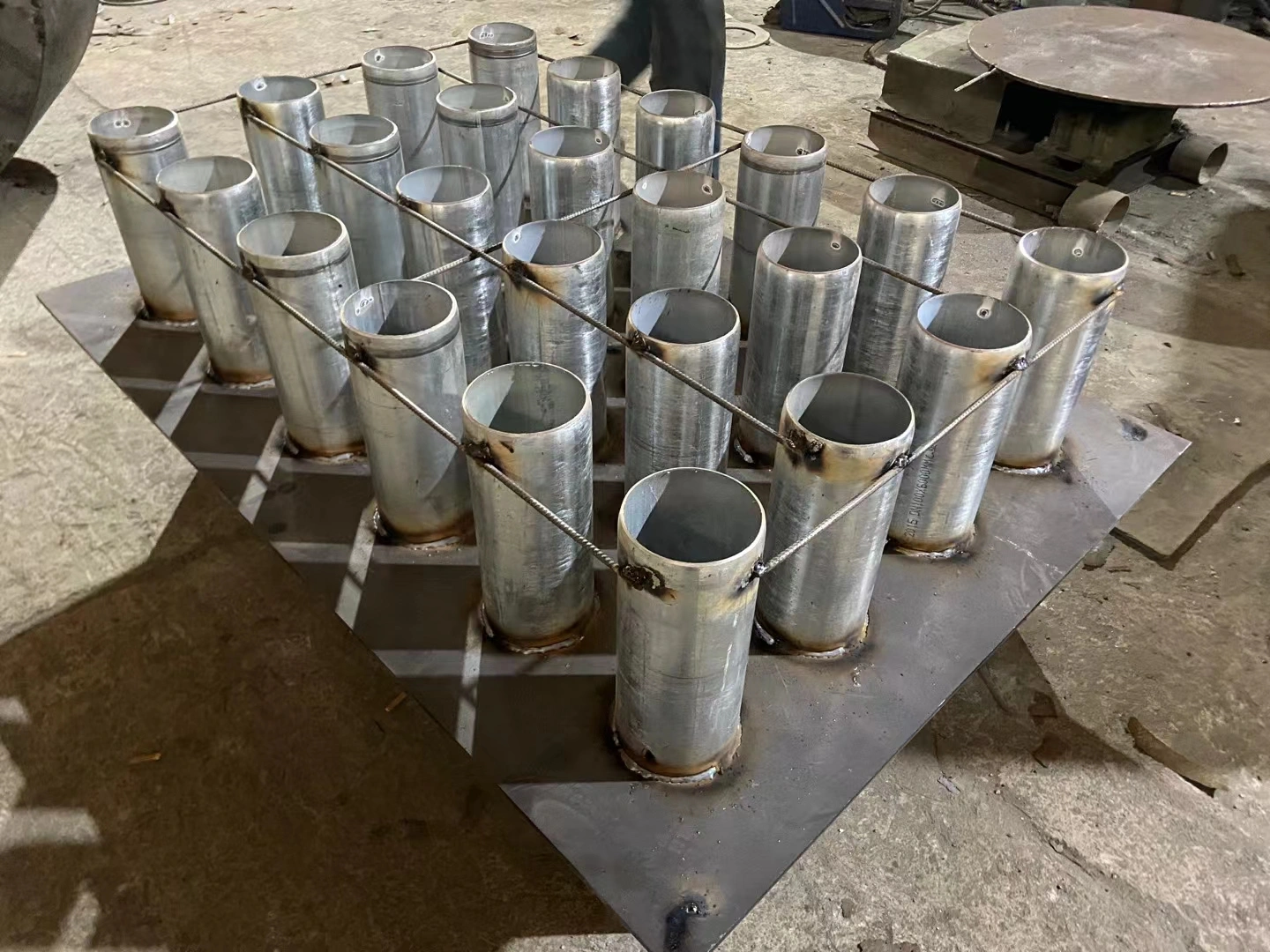

  非标定制加长连排人防电气套管图片

四、2排×3列布局的可行性分析

“2排×3列”是一个在工程中非常合理且可行的方案。

• 符合常规设计:根据07FD02图集相关指南,在水平方向(穿墙电气套管),普通项目较常见的配置正是“2排×每排4～6根电气套管” 。这个配置既满足了电缆敷设需求,又能确保墙体结构的稳定性。2排×3列的布局(共6根管)处于这一常见范围的下限,工程上完全可行。

• 满足结构安全:排布时需确保连排套管间及与墙边的间距符合设计规范,以保证墙体结构强度。同时,需要注意电气套管内径≥穿越管线总外径+20mm,且多根电缆共管时,电缆总截面积不得超过连排电气套管截面积的40%。

五、技术参数与关键材料要求

下表汇总了关键的材料和安装要求,这些是确保产品质量和防护性能的基础。

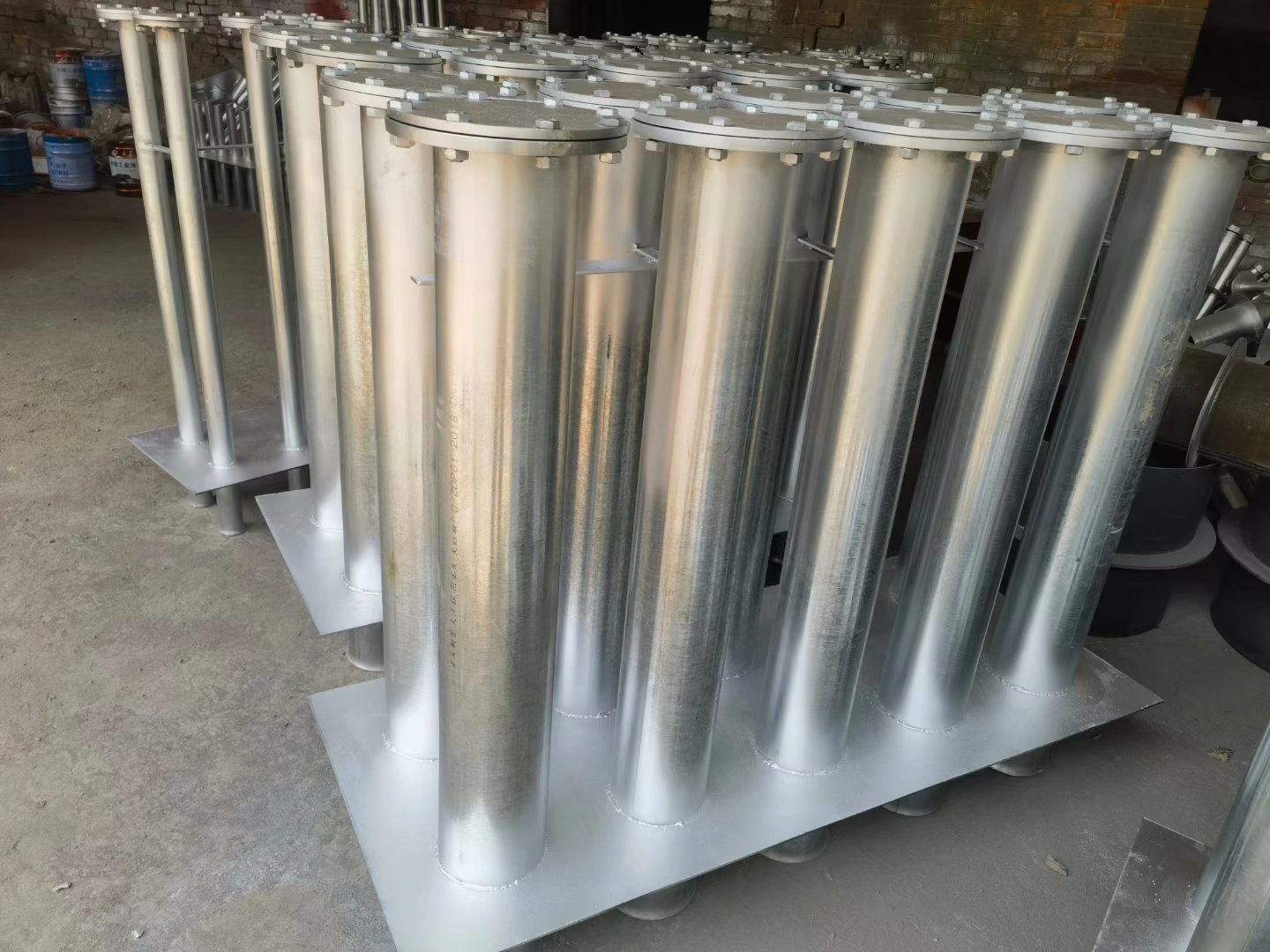

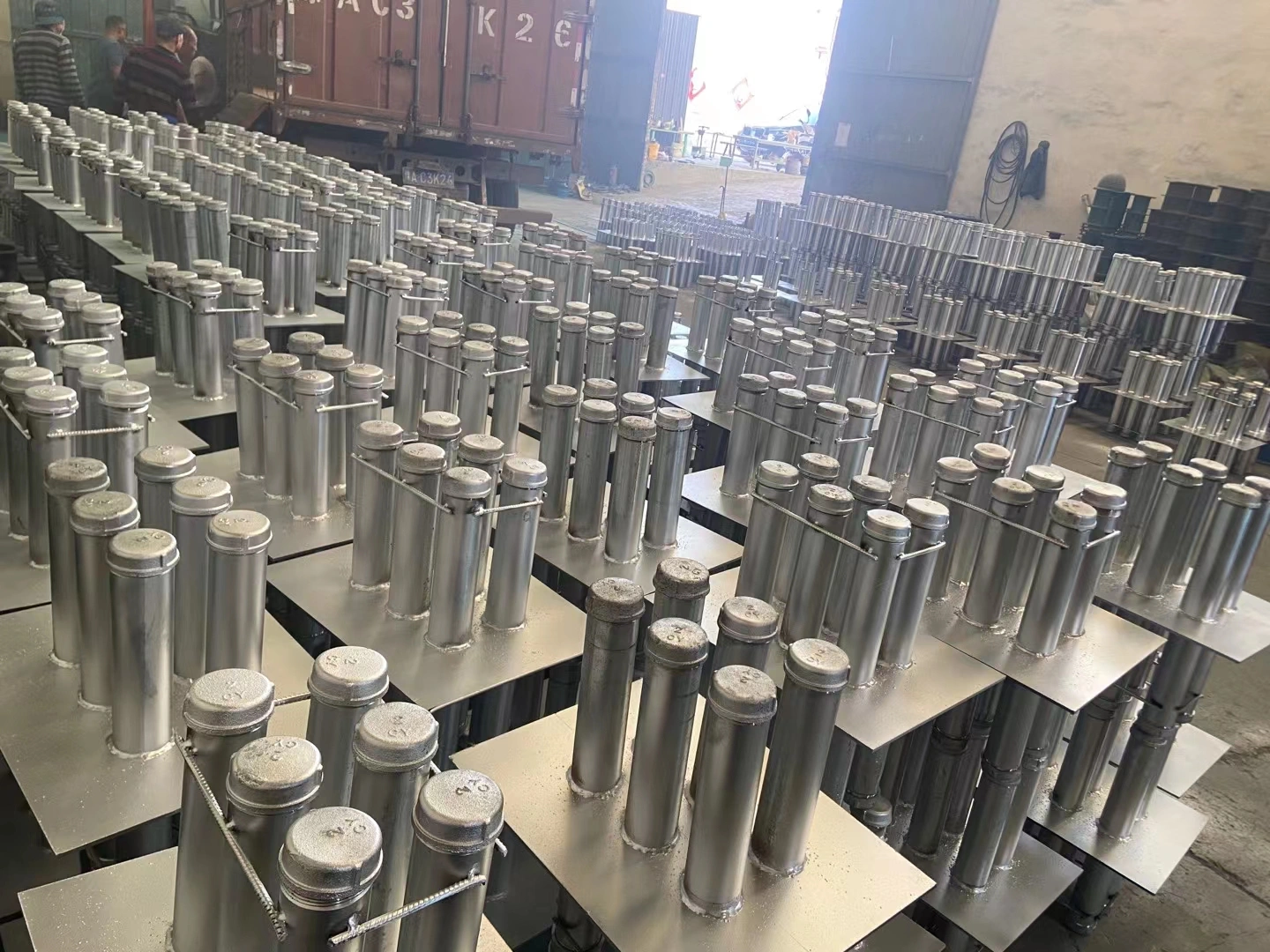

非标定制加长连排人防电气防护密闭套管图片

六、安装注意事项

为确保密闭效果,施工时需注意:

• 定位准确:联排电气组合套管的轴线应与墙面垂直,使用全站仪进行三维坐标放样,垂直度偏差≤1°,安装位置和标高的误差需控制在±5mm以内。

• 固定牢固:须与墙体内的结构钢筋焊接牢固,采用T42焊条与结构钢筋点焊固定,防止混凝土浇筑时发生位移。

• 保护措施:安装完成后,应对管口进行临时封堵,防止混凝土或异物进入管内。

• 密封处理:穿线后需对管与电缆间隙进行分层密封处理:**层填塞防火岩棉至1/3深度,第二层灌注防水油膏至2/3深度,以确保气密性。

你所关注的“连排电气组合套管”符合国标,材料明确,且“2排×3列”的布局是工程上成熟、可行的选择。关键提醒:需要特别注意的是,常6级及以下的人防工程电气管道不需要设置抗力片,而核5级及以上则一定要连排电气组合安装≥6mm的防护抗力片,选型时务*向供应商确认你所在工程的防护等级。
