一、核心优势速览
优势标签 | 详细说明 |
国标合规 | 严格执行 07FD02 图集 &《人民防空地下室设计规范》GB50038,满足人防验收标准 |
高强度防护 | Q235 碳钢基材 + 壁厚≥2.5mm,可抵御战时冲击波,满足人防防护等级要求 |
专属定制 | 支持来图定制非标规格,单排 / 多排、不同管径组合均可生产,工厂直发无中间商 |
二、产品实物展示

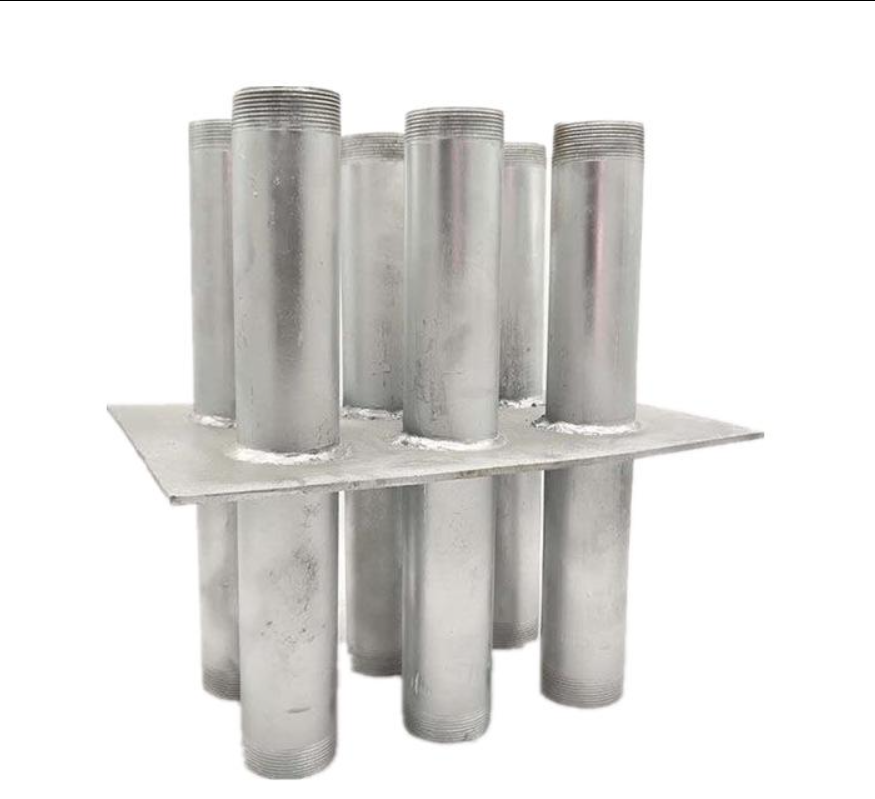

图:标准六管型(E 型)热镀锌电气组合套管成品,表面锌层均匀,密闭肋焊接饱满
三、核心技术参数表
参数项 | 标准配置 | 定制范围 |
产品名称 | 支持非标定制 | |
执行标准 | 国家建筑标准设计图集《07FD02: 防空地下室电气设备安装》、GB50038-2005 | 可匹配特殊项目规范 |
主体材质 | 热镀锌 Q235 碳钢钢管 | 可定制特殊钢材 |
密闭肋材质 | 热镀锌 Q235 碳钢钢板 | 3-10mm 厚度可选 |
钢管壁厚 | ≥2.5mm(满足人防国标**要求) | 可定制 3.0/3.5mm 加厚壁厚 |
规格范围 | DN25 - DN400 | 支持特殊管径定制 |
常用型号 | A 型 (1 管)、B 型 (2 管)、C 型 (3 管)、D 型 (4 管)、E 型 (6 管) | 支持多排、多孔特殊组合 |
表面处理 | 热浸镀锌,除锈除油预处理,锌铁合金层致密 | 可定制环氧涂层复合防护 |
适用场景 | 人防工程、地下室、综合管廊、水池等有穿墙防护要求的电缆穿越处 | 适配各类特殊工程环境 |
四、国标合规性深度解析
为什么人防工程须使用专用电气组合套管?
根据《人民防空地下室设计规范》GB50038 及 07FD02 国标图集要求,所有穿过人防核心防护墙体的电气管线,须使用专用防护密闭穿墙管,严禁使用 PVC 等非金属套管。
这类核心防护墙体包括:
1、人防外墙、临空墙
2、防护密闭隔墙、密闭隔墙
3、防护密闭门框墙、密闭门框墙
普通 PVC 套管或薄壁钢管无法满足人防工程的防护要求:战时冲击波会轻易击穿薄壁或非金属管材,导致毒剂、冲击波通过管线间隙侵入人防单元,直接破坏人防工程的防护能力。而我们的07FD02 国标组合套管,完全按照国标要求设计生产,是人防工程验收的强制合规产品。
五、材质与工艺的硬核优势
1. Q235 碳钢:高强度抗冲击基材
我们选用** Q235 碳钢作为基材,其力学性能完全满足人防工程的抗冲击需求:
屈服强度≥235MPa,抗拉强度 375-500MPa,可有效吸收战时冲击波能量
搭配≥2.5mm 的国标壁厚,远高于普通电线管的 1.6mm 壁厚,杜绝管壁变形、破裂风险
良好的焊接性能,**密闭肋与钢管的双面满焊质量,无渗漏、无虚焊
2. 85μm 超厚锌层:地下环境长效防腐
针对人防工程地下高湿度、高腐蚀的特殊环境,我们采用高标准热浸镀锌工艺,锌层厚度≥85μm,远超普通镀锌产品的 60μm 常规标准:
盐雾测试表现:可通过 500 小时中性盐雾测试无红锈,是普通镀锌产品的 2 倍以上
防腐寿命:在地下潮湿环境中,防腐寿命可达 15-20 年,是冷镀锌产品的 5 倍以上
腐蚀速率:年腐蚀速率仅 0.8μm / 年,远低于普通工艺的 1.5μm / 年,长期使用无锈穿风险
这种厚锌层热镀锌套管,彻底解决了地下环境中钢管锈蚀的痛点,避免了后期因锈蚀导致的密封失效、防护能力下降等问题,**人防工程的长期可靠性。
六、人防专属防护原理
我们的人防预埋密闭套管,通过双重防护结构,实现对人防墙体的完整防护:
1、密闭肋(翼环)的密封锚固作用焊接在钢管上的 Q235 钢板密闭肋,像 “锚” 一样将电气套管牢牢固定在混凝土墙体中,同时延长了水的渗透路径,形成可靠的防水屏障,彻底解决穿墙管的渗漏问题。
2、可选抗力片的冲击波防护作用针对核 5 级、常 5 级及以上高防护等级的人防工程,可加装抗力片组件,能够有效分散和吸收冲击波能量,防止战时冲击波通过管线间隙侵入人防内部,**内部人员和设备的安全。
七、定制化服务与工厂直发
作为源头生产厂家,奥凡环保科技可为您提供全流程的定制服务,真正实现来图定制人防电气套管:
定制流程
1、需求沟通:您提供工程图纸、特殊规格要求(管径、管数、排列方式、壁厚等)
2、方案确认:我们的技术团队根据 07FD02 国标要求,为您确认合规的生产方案
3、报价生产:确认方案后,给出精准报价,安排生产
4、工厂直发:生产完成后,直接从工厂发货到您的项目现场,省去中间商环节,降低采购成本,缩短交付周期
工厂直发的优势
1、价格优势:厂家直供,比贸易商低 15%-20% 的采购成本
2、交付优势:自有生产车间,7-15 天即可完成定制产品的生产交付
3、质量优势:产品质检,**产品符合国标要求
八、现场安装指导

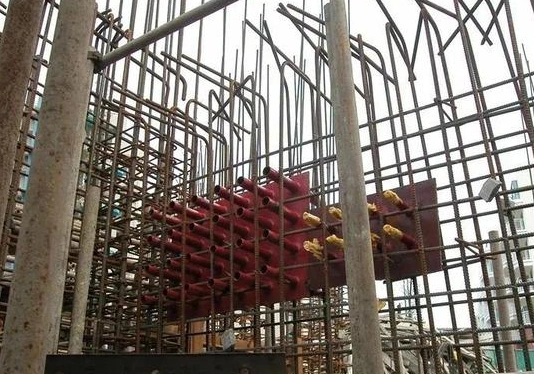

图:人防墙体钢筋绑扎阶段,电气组合套管预埋定位施工现场
九、安装核心注意事项
1、预埋定位:应在土建浇筑混凝土前,将电气套管准确定位并牢固焊接在墙体钢筋网上,严禁后期开孔
2、焊接要求:密闭肋与钢管之间一定要双面满焊,焊缝饱满均匀,**气密性和强度
3、管口处理:电气组合套管两端需伸出墙面 50-100mm,安装后做好临时封堵,防止混凝土浆进入管内
4、间隙封堵:电缆穿入后,连排电气组合套管与电缆的间隙奥用环氧树脂、防火泥等材料填充密实,防止毒剂、水汽侵入
十、常见问题解答
1. 人防工程可以用 PVC 电气套管代替吗?
**不可以。根据人防规范,穿越防护密闭墙的管线须使用壁厚≥2.5mm 的热镀锌钢管,PVC 等非金属管材无法抵御冲击波,也无法满足密封要求,属于验收红线,使用 PVC 套管会导致人防验收不通过。
2. 如何判断热镀锌电气套管的质量好坏?
外观检查:表面光滑均匀,无毛刺、锌瘤、气泡
锤击测试:用 0.5kg 小锤轻敲,锌层无起皮、剥落
厚度检测:使用专业仪器测量锌层厚度,**≥85μm 的标准要求
3. 所有的人防电气套管都需要加装抗力片吗?
不是的。根据 07FD02 图集要求,核 5 级、常 5 级及以上等级的人防工程需要设置抗力片;核 6 级、常 6 级及以下等级的工程则不需要,具体以项目图纸和人防办要求为准。
4. 定制产品的交付周期是多久?
常规规格的定制产品,7 天即可完成生产发货;特殊非标规格,最长不超过 15 天,我们会优先安排您的订单生产,**项目进度。
奥凡环保科技是专业的管道防护配件生产厂家,专注于人防套管、防水套管、通风套管等产品的研发、生产与销售,我们的产品严格执行国家相关标准,为全国数千个人防、地产、市政项目提供了可靠的配套产品。
我们坚持 “品质为先、服务为本” 的理念,为客户提供一站式的采购服务,从技术咨询、方案设计到生产交付、安装指导,全程为您保驾护航,是您值得信赖的管道应用服务**。
