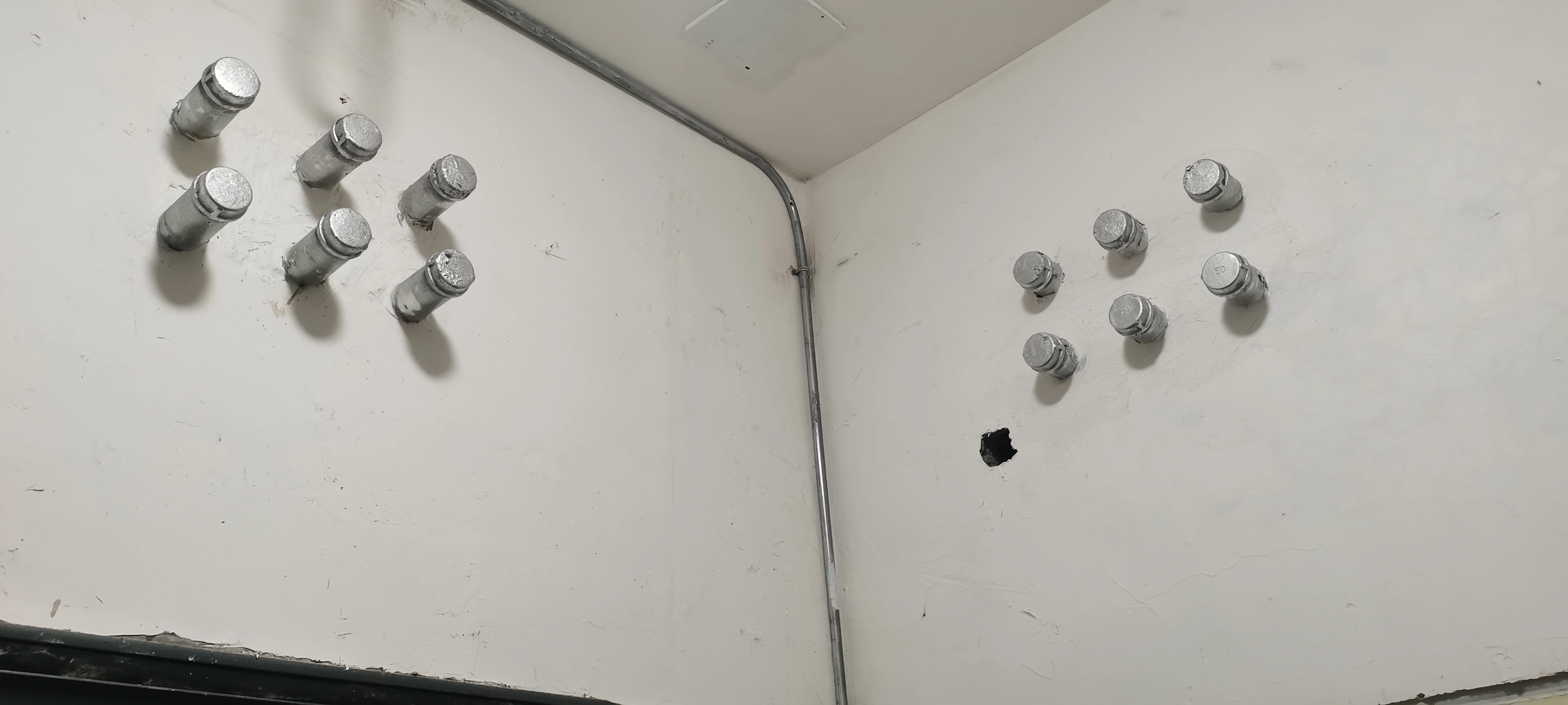

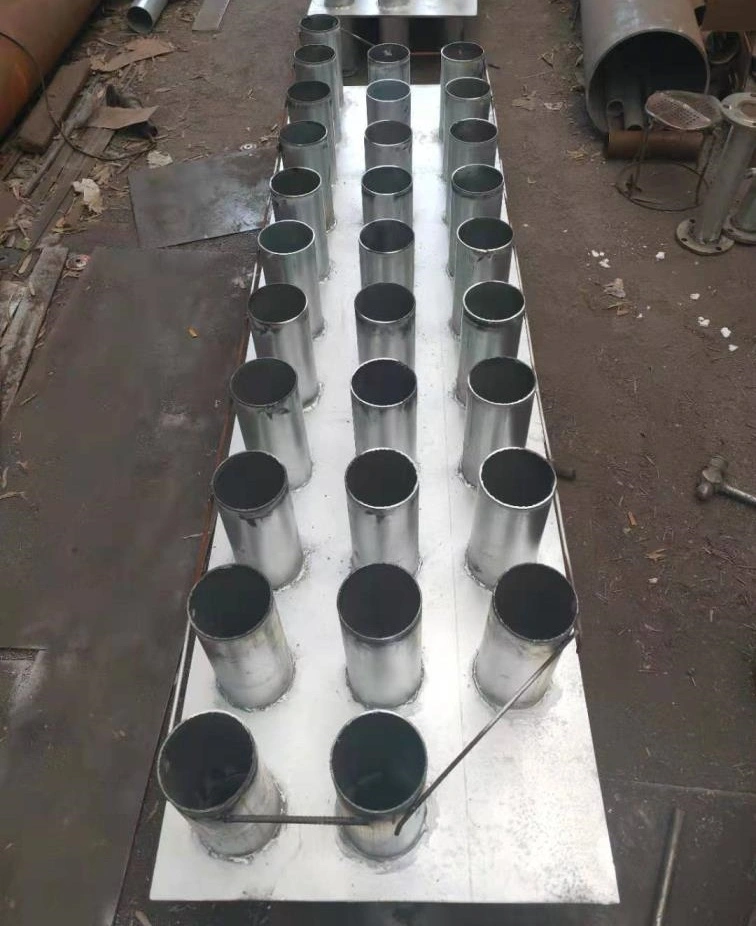

连排电气组合套管 6×4sc50 热镀锌密闭肋 穿墙预埋刚性防水套管 07FD02国标 厂家直供 支持小批量定制

一、产品核心定位

奥凡环保科技 出品的 连排电气组合套管,严格遵循 07FD02 国标图集,专为人防地下室、地下综合管廊及高等级防水构筑物中的多回路电缆穿墙密闭而设计。规格 6×4SC50 代表高度集成化的 6 行 4 列共 24 根 DN50 电气钢套管矩阵,配合热镀锌密闭肋与穿墙预埋刚性防水套管工艺,实现一次预埋、终身免维护的电气穿越防护。

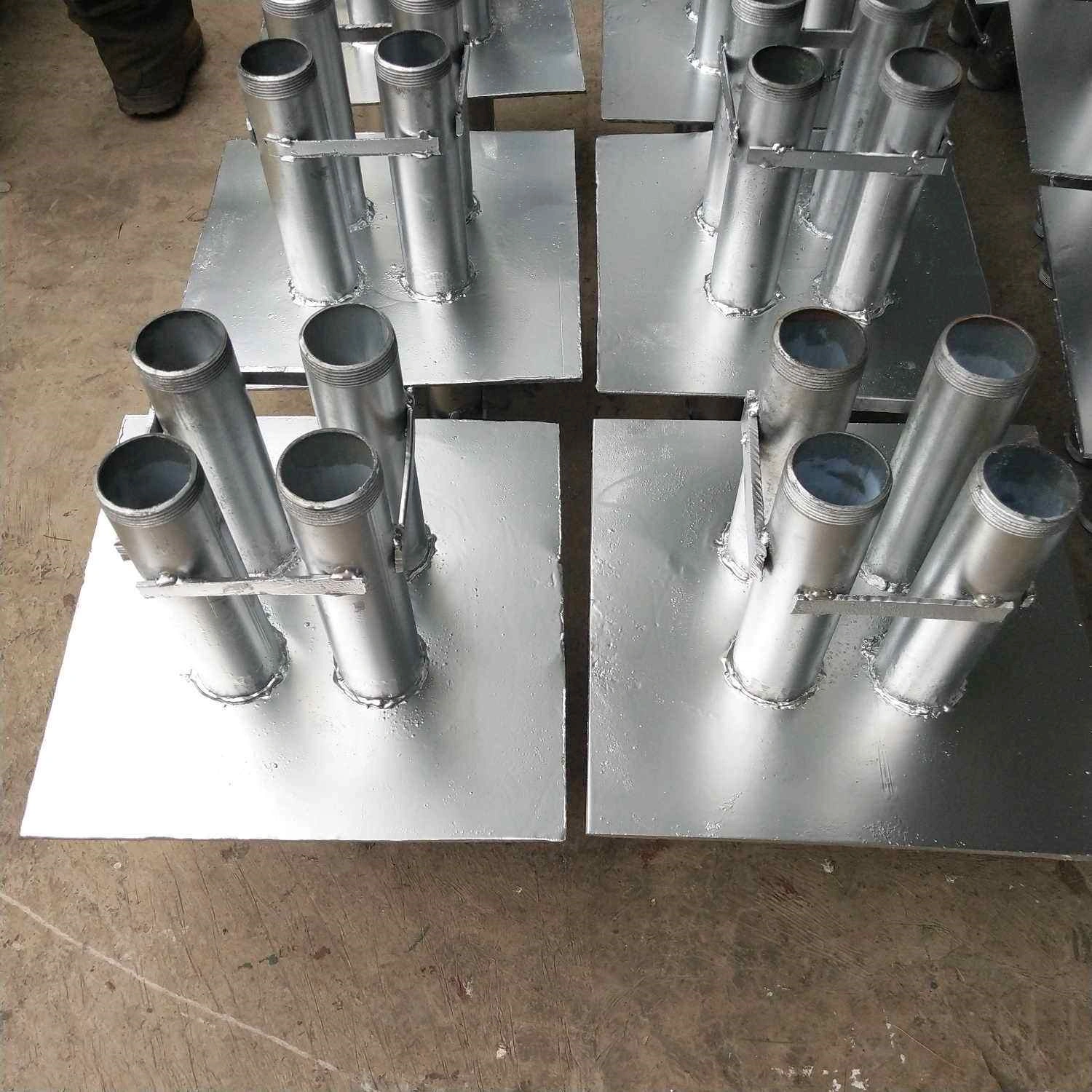

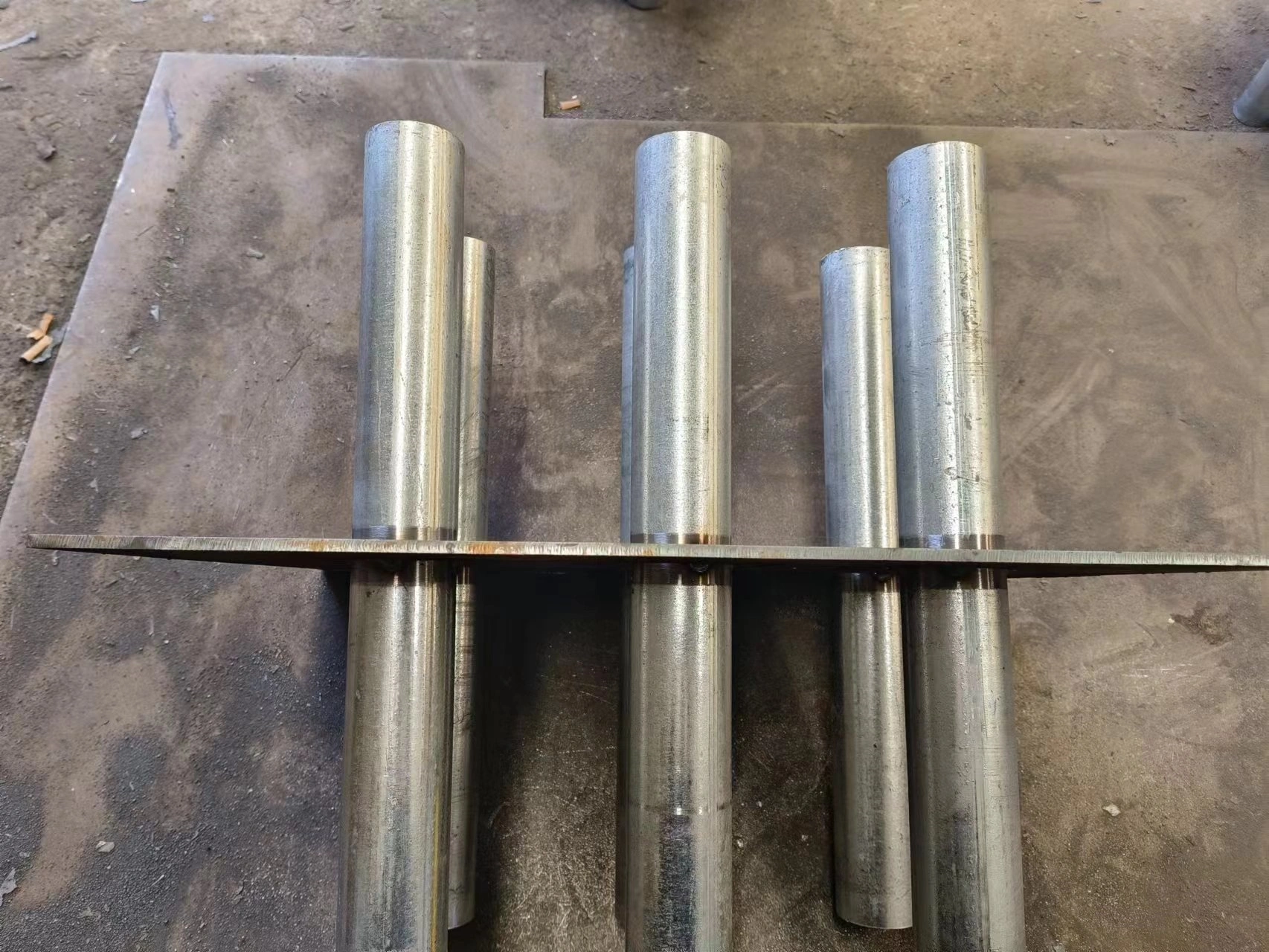

连排电气组合套管图片

二、执行标准与设计依据

本 07FD02刚性防水套管 完全符合以下核心技术规范,**人防验收一次通过:

• 人防国标图集:《07FD02 防空地下室电气设备安装》电气穿墙密闭套管章节

• 防护密闭标准:能够承受不小于 0.1MPa 的核爆冲击波超压,密闭肋钢板厚度、焊缝高度及套管壁厚均执行图集中“电气套管(密闭肋)”的加强设计

• 防水执行规范:《GB 50108 地下工程防水技术规范》中预埋套管防水细部构造

• 管材标准:SC50 热镀锌钢管执行《GB/T 3091 低压流体输送用焊接钢管》,镀锌层平均厚度 ≥ 55μm,兼具电气连续性与耐久防腐

三、结构组成与材质工艺

1. 连排电气组合套管矩阵

• 排列规格:6 层 × 4 列,共 24 孔,单孔公称直径 DN50(外径 60mm),为电缆及光缆提供独立、平直穿越通道,杜绝集束穿管带来的涡流发热与检修困难。

• 间距优化:连排套管中心距严格按 07FD02 中电气套管间距要求执行,**双面焊接操作空间,并预留足够混凝土握裹间隙,防止群管效应导致混凝土不密实。

• 定制适配:奥凡支持 6×4 至任意行列数连排套管定制,SC25~SC150 全口径覆盖,**匹配各类强弱电分离布置需求。

2. 热镀锌密闭肋

• 核心止水构件:采用 Q235B 碳素结构钢板,双面阻焊固定于每根 SC50 钢管中部,环向连续满焊,焊缝进行 **** 渗透探伤,**气密水密。

• 防腐工艺:整套套管组焊除锈后整体负缩热浸镀锌处理,镀锌层可同时覆盖焊缝与基材,形成致密牺牲阳极保护。对比涂防锈漆,热镀锌密闭肋彻底杜绝肋板边缘锈胀导致的混凝土开裂风险。

• 密闭原理:密闭肋轴向厚度 ≥ 5mm,径向宽度 ≥ 50mm,嵌入墙中形成“变截面止水环”,延长渗水路径,并与结构混凝土形成强力锚固。

3. 刚性穿墙预埋结构

• 连排电气组合套管长度:**匹配墙厚(标准墙厚 250mm/300mm/350mm 等可选),管口双端切割平整、去除毛刺,且不进行额外封堵,便于预留备用管穿线前的清理与验收。

• 附加密封组件(选配):根据电气防护密闭需求,可配套供应内部柔性密封环、堵料固定环,实现电缆穿入后的环形密封,满足防火、防烟、防水三防要求。

四、核心竞争优势与专业性能

五、应用场景与工程案例适配

本 6×4SC50 穿墙预埋刚性防水套管 专为以下严苛工况提供“关键通道”防护:

• 防空地下室:战时电源、通信、给排水等穿越防护密闭墙,是**工程内部生存环境的核心预埋件。

• 核电与军事设施:高电磁脉冲防护边界上的多线缆穿越。

• 地铁隧道及综合管廊:强电/弱电桥架穿越隔墙,需防止电气火灾蔓延与地下水渗入的重要节点。

• 污水处理厂与自来水泵房:腐蚀性潮湿环境中的控制电缆集群穿越,热镀锌密闭肋与 SS304 选型可提供额外耐腐蚀升级能力。

六、厂家直供与柔性定制服务

奥凡环保科技有限公司 依托中原核心铸造与金属加工产业集群,打通设计、激光切割、自动焊、整体热镀锌全链路:

1. 非标行列数快速响应:提供 2×2 至 10×10 任意 SC 口径连排组合,孔径、肋板厚度、管长**可调,48 小时内出具 CAD 预埋预留孔定位图。

2. 小批量定制零门槛:无论小型人防配套商还是大型总包补急件,奥凡坚持 1 套也接单、急单优先排产,**工期不因预埋件滞后而受阻。

3. **质保文件:随货提供材质单、镀锌层检测报告、气密试验记录、产品合格证及 07FD02 图集引用说明,助力资料归档与人防质监站验收。

七、安装技术指导与注意事项

• 预埋定位:采用双层钢筋网绑扎固定,严禁与受力主筋直接焊接。管口使用易拆除的防堵封板临时封闭。

• 浇筑保护:确认连排框架水平度与垂直度偏差 ≤ 2mm/m,浇筑时避免振捣棒直接触碰电气组合套管。

• 穿缆密封:电缆穿越后,使用标称防火泥或专用柔性堵料在管口环形填充,恢复整体密闭。

• 接地连接:密闭肋上预先焊接接地端子(选配),可与室内等电位接地干线可靠联结,**人防电气连续性。

八、规格参数速查(6×4SC50 代表型号)

• 管材:热镀锌焊接钢管 SC50(外径 60mm,壁厚 3.8mm 或按图集)

• 密闭肋:Q235B 热镀锌钢板,厚 5mm,外缘尺寸按墙厚及图集确定

• 排列:6 行 4 列,行间距 × 列间距 = _____ mm(定制填写)

• 边框:可选整体角钢框架或直接肋板互联,便于吊装就位

• 适用墙厚:默认 300mm,可定制 200mm-600mm

• 防护等级:IP68 级防水构件,抗冲击波密闭性满足人防 6 级
