电力套管是什么材质？连排电气组合套管 热镀锌钢管/碳钢可选 人防地下室穿墙预埋 07FD02国标图集 按图纸加工

一、电力套管到底是什么材质?一篇讲透

电力穿墙套管该用什么材质,核心看两个维度:工程是否属于人防工程,以及服役环境的腐蚀性强弱。

材质一:热镀锌钢管(人防工程**推荐)

基材: Q235碳素结构钢
       表面处理: 热浸镀锌,锌层与钢基体形成锌铁合金层,结合力极强
       防腐机理: 锌层在大气中形成致密氧化膜,同时具备阴极保护作用——锌优先腐蚀,保护钢基体不受侵蚀
       人防工程依据: 07FD02图集第18页、第23页明确规定,穿越防护密闭墙的人防套管应采用热镀锌钢管,壁厚≥2.5mm;核5级及以上工程壁厚应≥3mm
       适用场景: 人防地下室、地下综合管廊、地铁人防段、沿海高湿工程、所有有防腐密闭要求的穿墙部位

材质二:碳钢管(可选,适用于非人防或干燥环境)

基材: Q235碳素结构钢
       表面状态: 未做镀锌处理的原始碳钢管,表面存在氧化皮
       防腐方案: 出厂前可配套防腐涂装——喷砂除锈Sa2.5级 + 环氧富锌底漆两道 + 环氧煤沥青面漆,总干膜厚度≥200μm
       适用场景: 非人防的普通建筑管线过墙、干燥环境下的电缆穿越、临建工程、对防腐要求不高的项目
       注意事项: 碳钢管不直接符合07FD02图集要求,若用于人防工程需设计单位书面变更并获人防质监部门认可,否则无法通过验收

一张图看懂怎么选

奥凡建议: 凡涉及防护密闭要求的人防工程、潮湿环境的地下室,均应选用热镀锌钢管组合套管。仅当项目明确无防腐要求且工期紧张时,经设计单位书面同意,方可采用碳钢管并做好防腐涂层补口。

二、产品定义:什么是连排电气组合套管?

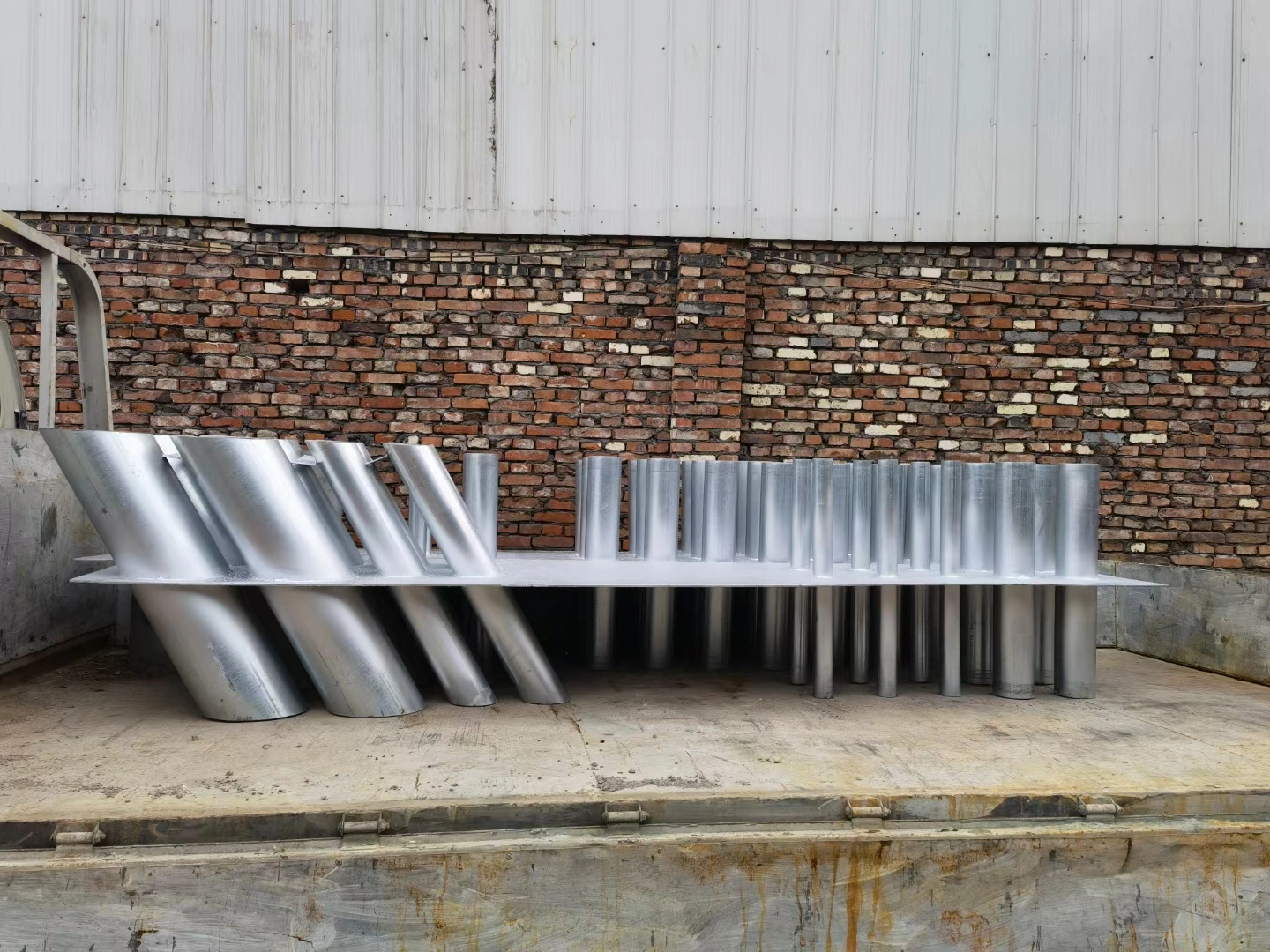

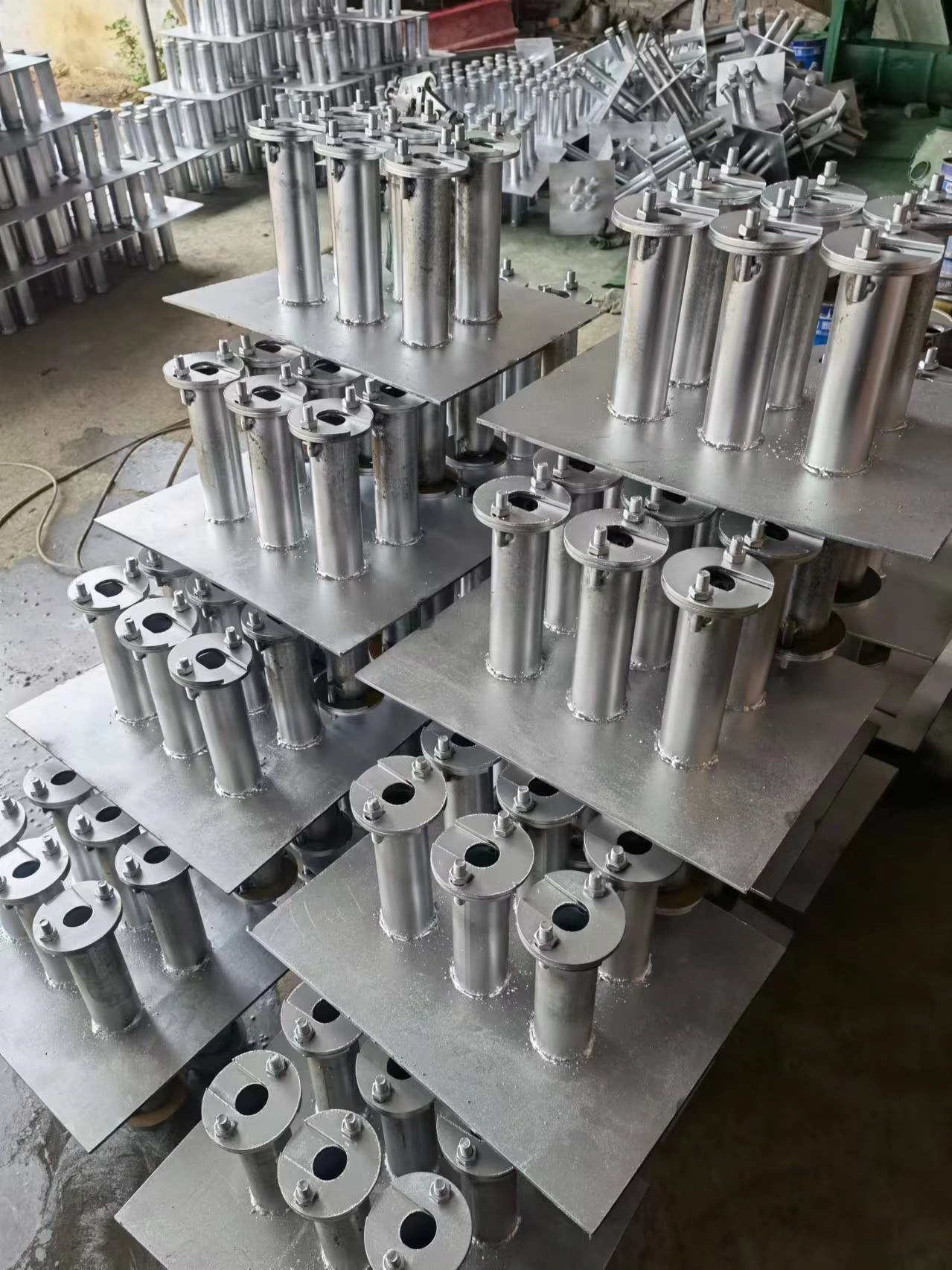

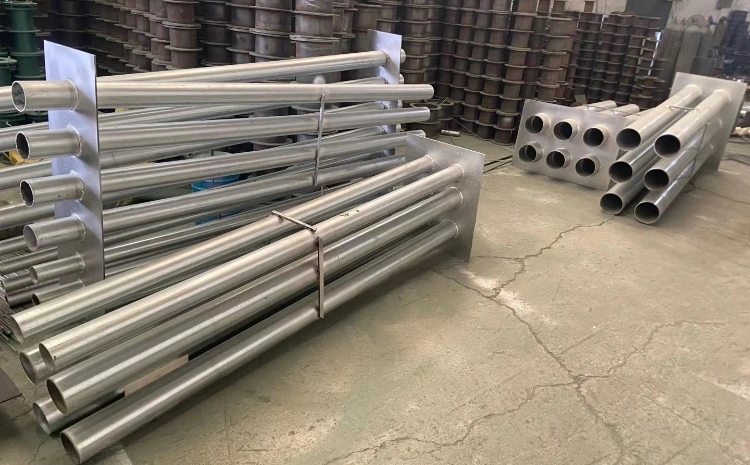

连排电气组合套管(又称连排密闭套管、人防电气组合穿墙管、镀锌组合密闭套管)是将多根热镀锌钢管或碳钢管按设计间距并排布置,共同焊接于一块密闭翼环(镀锌钢板)上,形成的组合式穿墙防护构件。

一根组合套管可同时容纳多路电力电缆、控制电缆穿墙而过,大幅提升管孔利用率和施工效率。

产品结构组成

连排组合的工程优势

减少墙体开孔数量 —— 多管集成一块翼环,一次预埋,对墙体结构扰动小

管距精准固定 —— 工厂预制焊接,电缆排布整齐,便于后期封堵密封

施工效率倍增 —— 现场即放即焊,较单根预埋效率提升50%以上

密封可靠 —— 整体双面满焊,杜绝管间渗漏通路

三、执行标准与07FD02图集依据

本产品严格依据国标图集 07FD02《防空地下室电气设备安装》(GJBT-1003)设计制造,对应核心页码如下:

相关配套标准:

四、规格与定制参数 —— 管径×排数按图纸加工

可定制维度一览

选型设计约束(依据07FD02)

电缆截面约束: 电气组合连排套管内电缆总截面积不得超过管孔截面积的40%

管径匹配原则: 电气组合套管内径 ≥ 电缆总外径 + 20mm

口部备用管规定: 出入口、连通口防护密闭门框墙上应预埋4-6根备用管,管径50-80mm,管壁厚度≥2.5mm

按图纸加工服务承诺

客户提供设计图纸、管道综合图或穿墙套管一览表 → 奥凡技术部门数字化翻模、孔径复核 → 生成加工图回传确认 → 实现“一图一加工”。

常用管径备有原材料,加工周期 3-7天 快速出货;全非标定制 7-15天 交货。

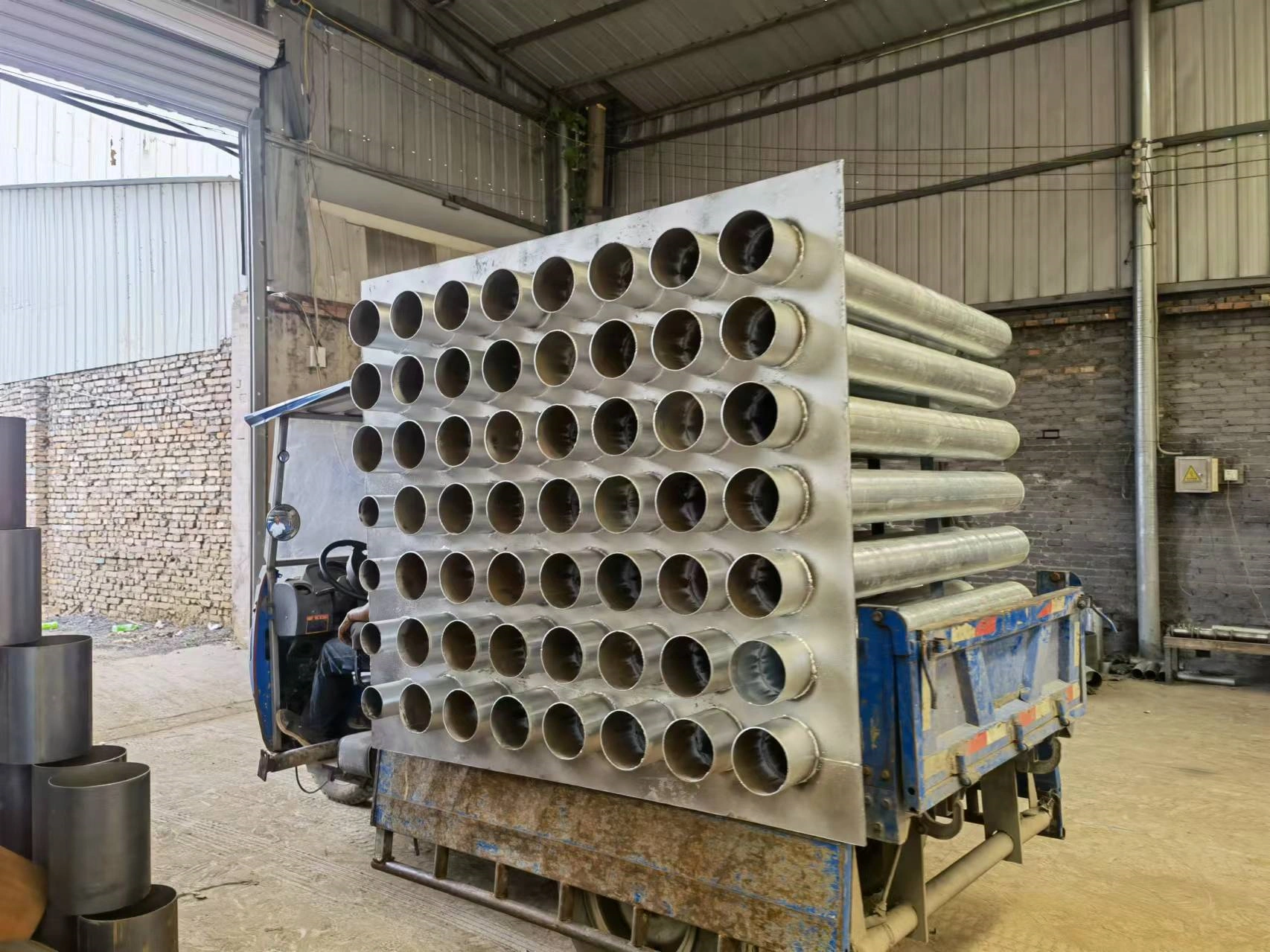

定制电气组合套管图片

五、材质对比:热镀锌钢管 vs 碳钢管,一张表选对

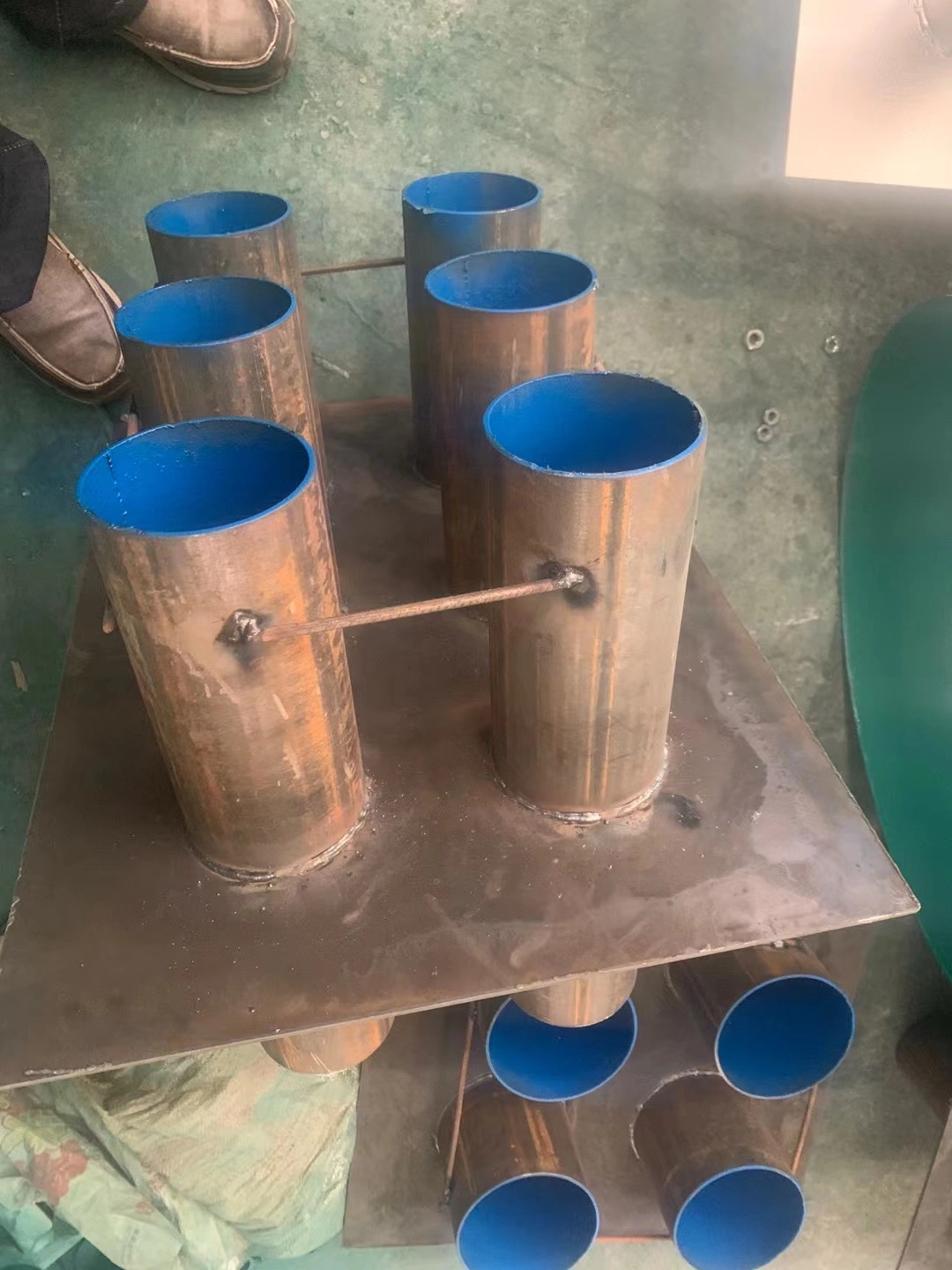

碳钢Q235材质电气组合套管图片

六、核心工艺展示

1. 热浸镀锌工艺(热镀锌管关键工序)

脱脂 → 水洗 → 酸洗除锈 → 水洗 → 助镀处理 → 烘干 → 热浸锌(锌液温度450-460℃)→ 冷却 → 钝化 → 检验出厂

锌层与钢管基体形成合金结合层,非简单物理附着,抗冲击、抗磨损性能**。

2. 碳钢管防腐涂装(可选工艺)

对选用碳钢管的项目,出厂前统一:

喷砂除锈

涂覆环氧富锌底漆两道

涂覆环氧煤沥青面漆

3. 双面满焊密闭工艺

密闭翼环与管体结合部位采用T42焊条双面满焊,焊缝饱满均匀,无夹渣、无气孔。焊后逐一进行煤油渗透检验,**零渗漏通路。

4. 管端精细处理

所有电气组合连排套管管端内外壁倒角去毛刺,避免穿电缆时割伤绝缘层;出厂前管口安装临时封堵帽,防止异物、混凝土浆料进入管内。

七、安装预埋与密封要点

预埋施工流程

1、定位放线
      根据设计图纸在钢筋绑扎阶段确定预埋位置,将组合套管整体就位。

2、焊接固定
       采用T42焊条将密闭翼环与结构钢筋点焊固定,固定点间距≤500mm。多套管组合需**平行度误差≤2mm/m。密闭翼环应居中位于墙体厚度中心,两端套管伸出墙面50-100mm。

3、管口临时封堵
       混凝土浇筑前用泡沫或专用堵帽封闭管口,严禁混凝土浆料进入管内。

4、混凝土浇筑
       分层振捣,振捣棒不得直接触碰人防套管,**混凝土与翼环之间密实无空隙。

5、穿线后密封
       电缆穿线完成后,用柔性有机堵料(防火泥)或聚氨酯密封胶填实人防电气套管与电缆间隙:

填塞深度 ≥ 管径3倍,且 ≥ 100mm

管口两端同步密封

人防特殊要求

防毒通道、密闭通道墙体上严禁后开孔,电气组合套管一定要一次预埋到位

电缆桥架穿越密闭墙时,须在电气套管中穿单根电缆,不得多根共用一根套管(07FD02第23页)

电气组合套管外侧按人防抗力等级配置抗力片

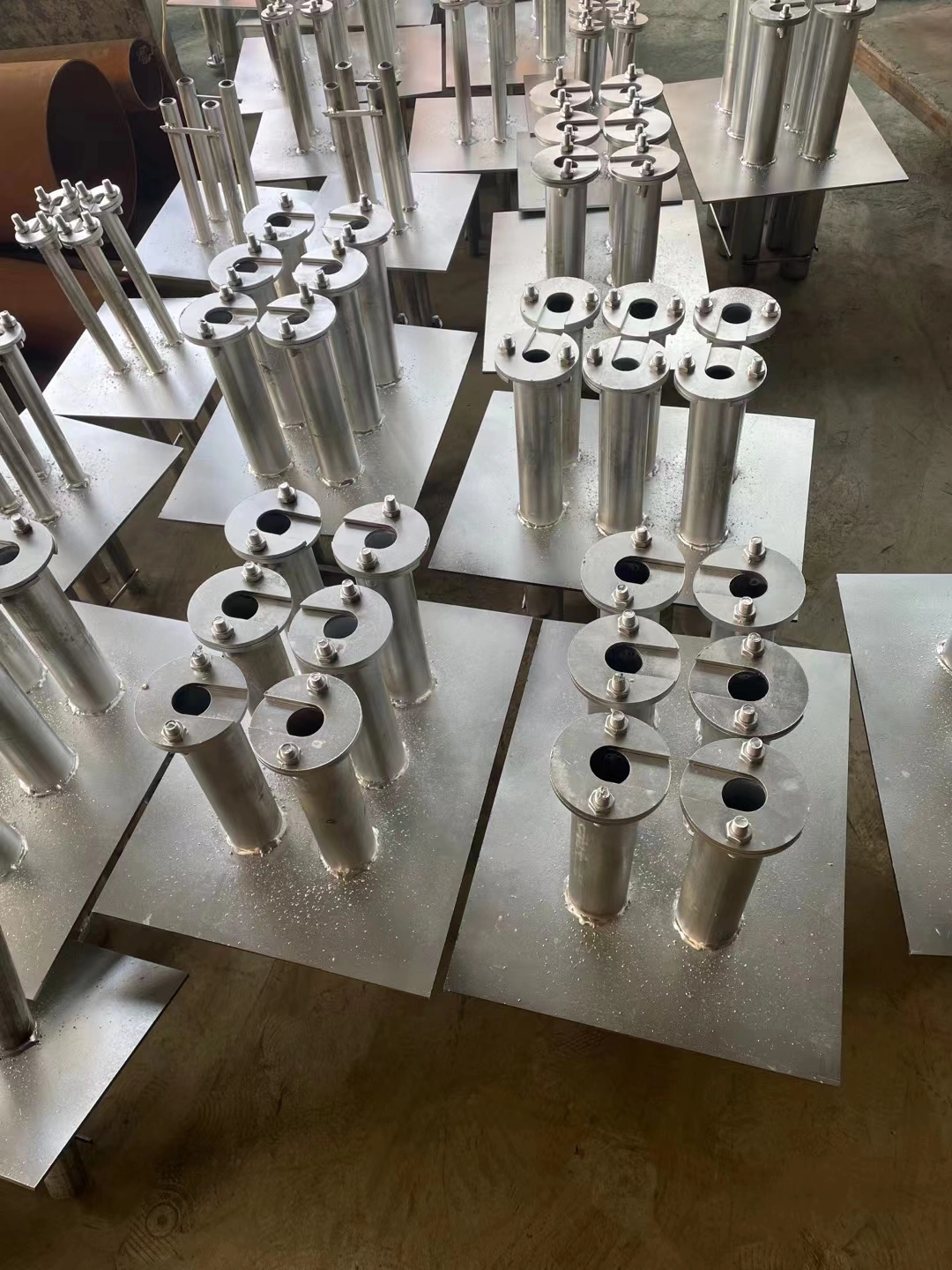

带抗力片的人防电气防护密闭组合套管图片

八、常见问题解答(材质与选型)

Q1:人防工程可以用碳钢管做穿墙套管吗?

不可以。07FD02图集多处明确要求采用热镀锌钢管,基于防腐蚀、防爆波和密闭性能的长效**要求。如因特殊原因确需选用碳钢管,须由设计单位出具变更文件并获人防质监部门认可,否则无法通过人防工程竣工验收。

Q2:热镀锌和冷镀锌有什么区别?会不会买到冷镀锌冒充的?

Q3:连排电气套管能完全按照我图纸上的间距和排布加工吗?

完全可以。奥凡拥有数控相贯线切割设备和专用焊接工装平台,能够精准复现设计图纸上的管间距、排距、偏移量等所有参数。只需提供CAD图纸或尺寸明细表即可。

Q4:碳钢管的密闭翼环用的是什么材质?

无论搭配热镀锌钢管还是碳钢管,奥凡生产的连排电气套管密闭翼环均采用热镀锌Q235钢板制作,**翼环这一核心密闭部件的防腐性能不打折扣。

Q5:常用规格有现货吗?多久能发货?

DN25-DN200范围内的常用管径备有原材料库存,常规排数组合可3-7天快速出货。完全非标尺寸按图纸定制,交货期7-15天。

九、工程应用场景

合作单位类型: 人防设计院 · 建筑施工总承包单位 · 人防设备安装公司 · 市政地铁建设单位 · 房地产开发企业

十、按图定制流程与联系通道

定制五步,全程可控

1、图纸提交 —— 客户发送设计图纸或管束需求参数表

2、方案确认 —— 技术人员12小时内出具加工详图与清单报价

3、锁定生产 —— 双方确认管径、排数、材质、表面处理方案

4、工厂制造 —— 数控下料 → 焊接组装 → 热镀锌(或碳钢防腐)→ 终检出厂

5、包装发货 —— 木箱加固包装,物流直达工地现场
