镀锌电气组合套管核心亮点

全规格定制:支持单排 / 双排 / 联排多规格定制,最多可实现 3 排 ×6 根管线集成,满足密集布线需求

国标合规:严格遵循 07FD02 图集与 GB50038 人防规范,所有钢套管单根达标,整体通过人防验收

高标防腐:热浸镀锌 Q235 碳钢,锌层厚度≥85μm,地下环境使用寿命超 30 年,杜绝后期锈蚀

厂价直供:源头工厂生产,无中间商差价,批量批发价直供工程客户,定制产品 7 天快速交付

奥凡环保定制双排联排电气组合套管成品实拍,6 根管线集成预埋单元

双排联排电气组合套管图片

一、产品概述:解决密集布线的人防预埋难题

在大型人防工程项目中,经常会遇到几十路甚至上百路电缆管线需要同时穿越防护密闭墙的情况,常规的单组电气套管已经无法满足需求,单独预埋多个电气套管不仅施工复杂,定位误差大,还容易导致墙体结构强度下降,甚至出现验收不通过的问题。

奥凡环保的联排定制镀锌电气组合套管,正是针对这一痛点研发的专用产品,我们将多组人防电气组合套管集成在一个整体的密闭肋钢板上,支持单排、双排甚至多排的灵活组合,将数十路管线整合为一个预埋单元,**解决了密集布线的人防预埋难题:

• 大幅降低现场施工复杂度,一次定位预埋,省去多个电气套管的重复定位工作

• 整体式密闭肋结构,**整体防护密闭性能,杜绝冲击波、毒剂的渗透通道

• 优化管线间距,**混凝土振捣密实,提升墙体结构强度

• 完全符合 07FD02 图集要求,每个单管都满足国标参数,验收一次通过

该产品广泛应用于:

• 大型人防工程密集电缆穿墙预埋

• 战时指挥中心、通讯中心多回路管线穿越

• 地铁、隧道等人防配套工程管线防护

• 工业园区、商业综合体大型人防地下室布线

二、核心技术参数:每一根套管都符合国标要求

三、材质与工艺深度解析:高标配置,**长期可靠性

1. 基材:Q235B 碳钢,联排结构的强度**

联排电气组合套管因为集成了多根管线,整体重量更大,对基材的强度要求更高。奥凡环保选用的Q235B **低碳钢,屈服强度≥235MPa,抗冲击、抗变形能力优异,即使是 3 排 18 根的大型联排电气套管,也能**整体结构的稳定性,在混凝土浇筑和战时冲击波作用下,不会出现变形、开裂的问题。

2. 防腐:85μm 高锌层热浸镀锌,联排产品的防腐**

很多小厂家的联排电气套管,为了降低成本,采用冷镀锌工艺,锌层厚度不足,用不了几年就会生锈,导致密闭肋和钢管之间出现缝隙,破坏防护性能。

奥凡环保的联排定制电气组合套管,全部采用热浸镀锌工艺,锌层厚度≥85μm,即使是大型联排产品,也能做到每个角落的锌层均匀覆盖:

• 形成 “锌 - 铁合金层 + 纯锌层” 的双层防护,物理隔离 + 电化学保护双重防腐

• 地下潮湿环境中,防腐寿命可达 30 年以上,盐雾试验 1000 小时无红锈

• 焊接部位二次镀锌处理,杜绝焊接点的锈蚀隐患,**整体防腐性能

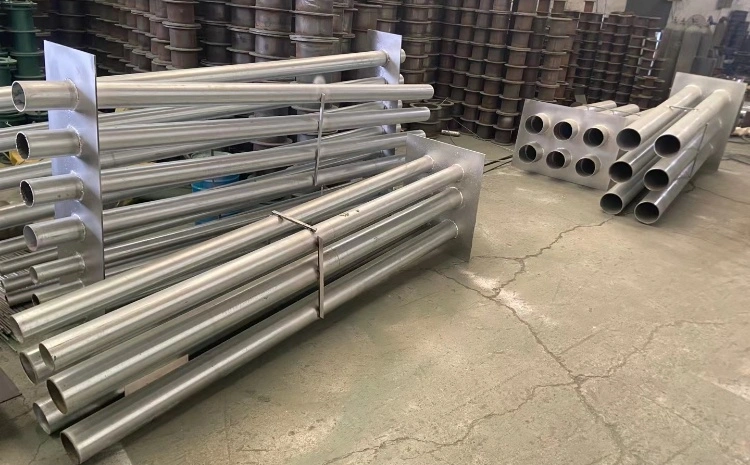

  定制加长双排联排电气组合套管图片

四、联排定制的合规性:07FD02 规范下的灵活定制

很多客户会有疑问:联排多组电气套管,会不会不符合 07FD02 的规范要求?验收能不能通过?

答案是:完全符合,只要每个单管都满足规范要求,排数本身没有强制限制。

根据 07FD02 图集与《人民防空工程施工及验收规范》GB50134-2017 的要求,规范并未对电气组合套管的排数做出 “一刀切” 的上限规定,仅对单根电气套管的材质、壁厚、密闭肋参数做出了强制要求:

穿过防护密闭墙的电气管线,应采用壁厚不小于 2.5mm 的热镀锌钢管,焊接密闭肋进行防护密闭处理。

奥凡环保的联排定制电气套管,正是在这个框架内进行的合规定制:

1. 每一根单管都完全符合国标要求:壁厚、锌层、密闭肋参数全部达标,和常规电气组合套管没有区别

2. 管间距严格遵循规范要求:相邻管中心距保持 3 倍管径以上,**混凝土可以充分振捣密实,不会出现空鼓、缝隙

3. 整体密闭肋结构:整体式的密闭肋钢板,比单独的多个密闭肋,防护密闭性能更好,杜绝了多个电气套管之间的渗透通道

我们的联排定制产品,已经在全国上千个大型人防项目中应用,全部顺利通过了人防专项验收,没有任何验收风险

五、联排定制核心指南:怎么选适合你的排数?

很多客户不知道自己的项目需要几排电气套管,奥凡环保技术团队总结了3 大定制核心因素,帮您快速确定合适的排数:

1. 电缆数量:排数设计的基础

首先要统计所有需要穿越墙体的电缆数量,以及每根电缆的外径:

• 单根电气套管的内径 = 电缆总外径 + 20mm 安全间隙

• 单根套管内的电缆总截面积,不得超过电气套管截面积的 40%

• 统计完所有电气套管的规格后,根据墙体的可用宽度,计算每排可以放几根,进而确定需要几排

例如:您有 10 根 DN50 的电缆需要穿越,墙体宽度只有 800mm,每排最多放 6 根,那么就需要做 2 排的联排电气套管,第一排 6 根,第二排 4 根。

2. 防护等级:不同等级的差异化设计

防护等级会影响电器组合套管的结构,进而影响排数:

• 核 5 级及以上高等级人防:需要配备抗力片,每个电气套管的出墙长度更长,每排可容纳的管数会减少,可能需要增加排数

• 常规核 6 级、常 6 级人防:可以按照标准间距排列,最大化利用空间

3. 墙体结构:**墙体的强度

排数设计还要考虑墙体的厚度和结构:

• 穿墙电气套管:水平方向最多可以做到 3 排,超过的话建议改为方沟敷设

• 穿楼板电气套管:垂直方向建议不超过 2 排,避免影响楼板的结构强度

奥凡环保可以免费为您提供排数优化设计,您只需要提供电缆清单和墙体参数,我们的技术团队会为您出具**的定制方案,避免选型失误。

六、联排电气套管的安装要点:规范施工,**性能

多排联排套管的安装,比常规套管要求更高,奥凡环保总结了激光定位三步法,帮您顺利完成安装:

1. 轴线定位:使用激光水平仪,定位所有电气套管的中心轴线,**所有套管的垂直度偏差≤2mm/m

2. 间距校准:校准每根电气套管的间距,**相邻管中心距符合要求,避免偏差导致后期穿线困难

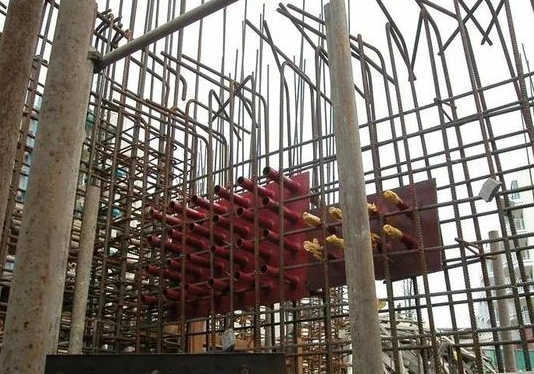

3. 焊接固定:将整体密闭肋与墙体钢筋牢固焊接,每边不少于 2 个固定点,防止浇筑混凝土时移位

安装完成后,和常规电气套管一样,临时封堵管口,穿线完成后,用人防专用封堵材料填充间隙,即可完成施工,整体施工效率比单独预埋多个电气套管提升 50% 以上。

七、厂价**:源头工厂,定制也能低价批发

奥凡环保作为源头生产厂家,没有中间商的差价,所有联排定制产品,都是厂价**:

• 常规单排 / 双排联排产品,常备部分现货,当天即可发货

• 非标定制产品,7 天快速交付,比行业平均周期快 3 天

• 批量采购享受阶梯批发价,采购量越大,单价越低,为您节省 15% 以上的采购成本

• 提供完整的产品检测报告、材质证明,助力您的项目顺利通过验收

• 免费技术支持,从选型到安装,全程为您保驾护航

关于奥凡环保科技

奥凡环保科技是国内专业的人防防护设备生产厂家,拥有 10 年的人防套管生产经验,在联排定制套管领域,我们已经为上百个大型项目提供了定制服务,拥有成熟的生产工艺和质量控制体系,所有产品都严格遵循国家人防标准,**每一个产品都能通过验收。

我们坚持 “品质为先,定制为本” 的理念,为客户提供从参数核算、方案设计到生产交付的全流程服务,帮您解决大型人防项目的密集布线难题。
