防水型单排电气组合套管(抗震穿墙预埋管)
适用场景: 地下室、防护密闭墙、人防工程、水池墙体电缆穿墙保护
材质工艺: Q235B碳钢 + 热浸镀锌防腐
一、产品介绍
本产品专为人防地下室、防护密闭隔墙、电缆井壁等特殊墙体结构设计,是一款集高强度、防水防渗、抗震抗冲击于一体的电气线路预埋保护装置。
产品主体采用Q235B**碳素结构钢一体成型焊接,表面经严格热浸镀锌工艺处理,锌层均匀牢固。单排电气组合套管中间加焊密闭肋(翼环),与混凝土墙体紧密结合,能有效抵御0.1MPa以上的水压渗漏,同时满足核6级/常6级人防工程的抗力密闭要求,**战时或灾害环境下内部电气线路的**安全。
二、使用说明
1、预埋定位:在墙体钢筋绑扎阶段,将电气组合套管按设计标高、轴线位置准确固定于钢筋网格中,**密闭肋位于墙体中心线。
2、固定防位移:使用附加钢筋将电气组合套管主筒体与墙体钢筋点焊牢固,防止混凝土浇筑振捣时发生位移或偏斜。
3、封堵端口:浇筑混凝土前,务*使用废报纸、泡沫板或专用堵头封堵管口两端,防止混凝土砂浆流入管内堵塞通道。
4、穿缆密封:电缆穿墙敷设完成后,需在套管内填充防火堵料、防水胶泥或沥青麻丝,并在两端管口安装橡胶密封圈及金属压紧法兰(或挡圈),以实现最终的水密与气密闭合。
三、产品参数
1. 设计参数参考(实测参数以产品稳准报告为准)
以下参数为奥凡环保科技工程系列常规产品设计值,具体性能数据请以第三方检测报告或随货合格证标注为准。
| 公称直径 (DN) | 管体外径 (mm) | 管壁厚度 (mm) | 翼环外径 (mm) | 翼环厚度 (mm) | 适用穿墙管径参考 |
|---|---|---|---|---|---|
| DN25 | 33.5 | 2.75 - 3.0 | 93 | 5.5 - 10 | Φ25 及以下线缆 |
| DN32 | 42.3 | 2.75 - 3.0 | 102 | 5.5 - 10 | Φ32 及以下线缆 |
| DN50 | 60 | 3.0 - 3.25 | 120 | 5.5 - 10 | Φ50 及以下线缆 |
| DN65 | 75.5 | 3.0 - 3.5 | 135 | 5.5 - 10 | Φ65 及以下线缆 |
| DN80 | 88.5 | 3.25 - 3.5 | 150 | 5.5 - 10 | Φ80 及以下线缆 |
| DN100 | 114 | 3.5 - 4.0 | 180 | 6.0 - 10 | Φ100 及以下线缆 |
材质说明:管材、翼环均为 Q235B 碳钢，也可部分为镀锌材质。
防腐工艺:热浸镀锌(锌层厚度≥70μm,满足国标防锈要求)。
抗力等级:满足核6级、常6级人防工程抗力密闭标准。
2. 外观尺寸特殊说明
根据客户施工现场环境不同,防水套管外观尺寸可能有所变化:
长度定制:管体长度L将严格根据客户提供的墙体实际厚度(B)进行定制生产,**电气套管两端与墙面平齐或外露标准长度。常规加工范围 L=200mm - 1000mm。
单排组合:本系列为单排穿管设计,若需多管并排(多组合排列),需提前提供管心距及排列图纸,将加焊辅助钢板固定。
四、产品图片

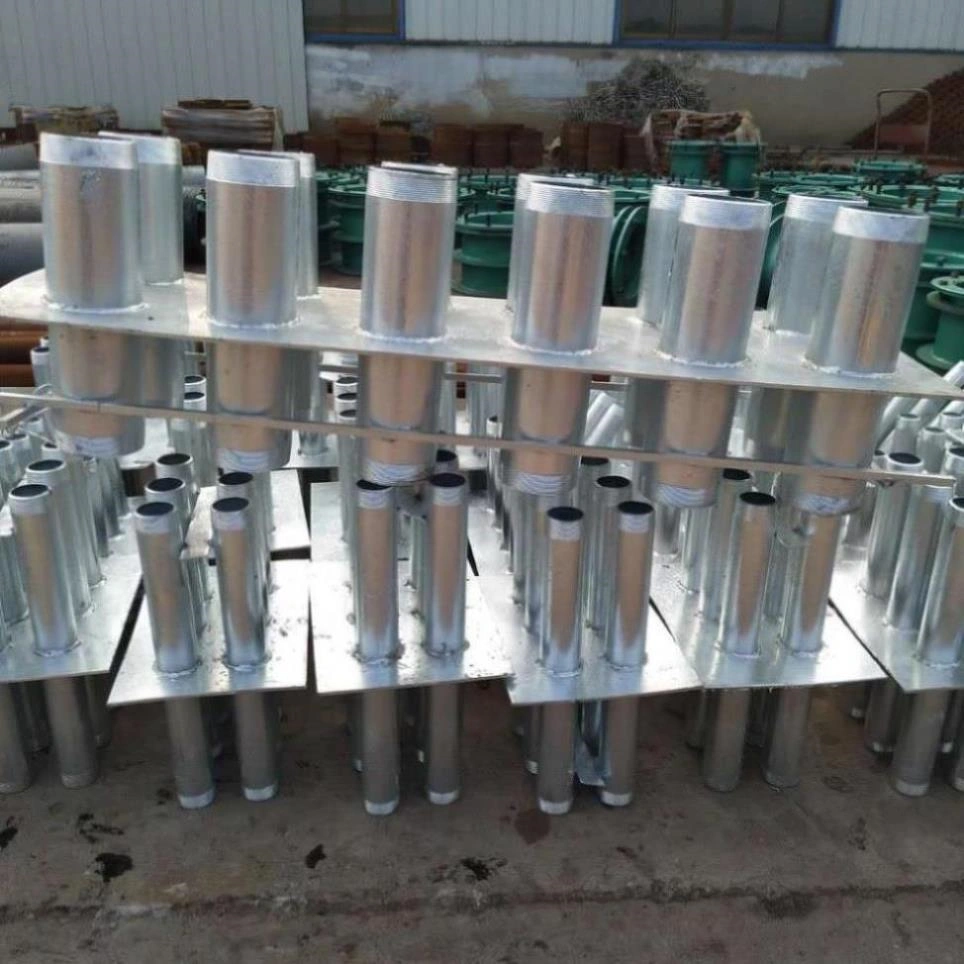

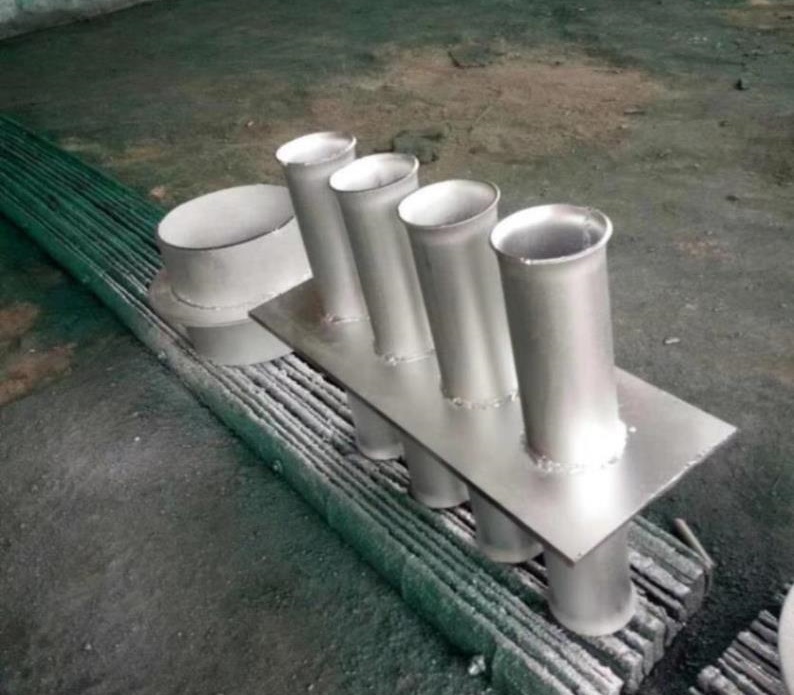

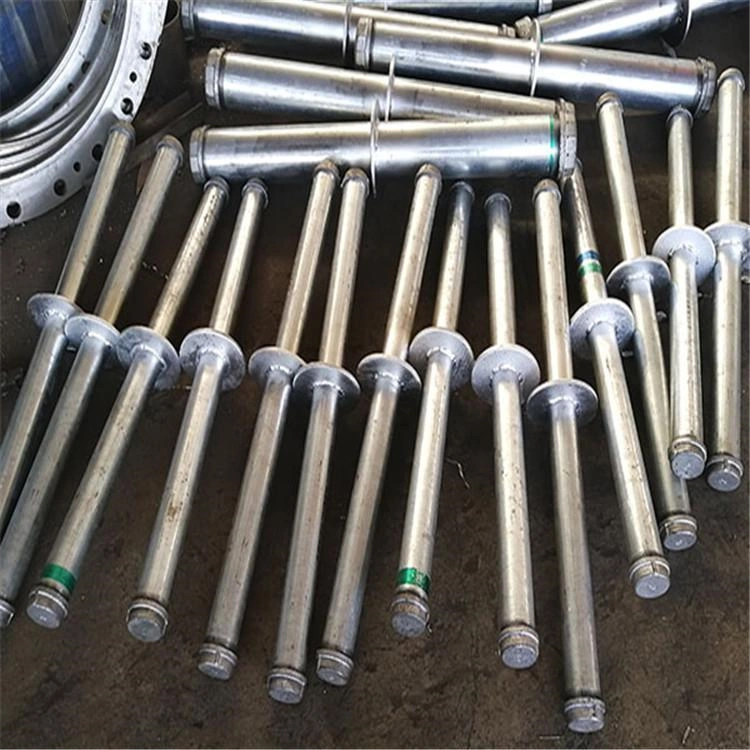

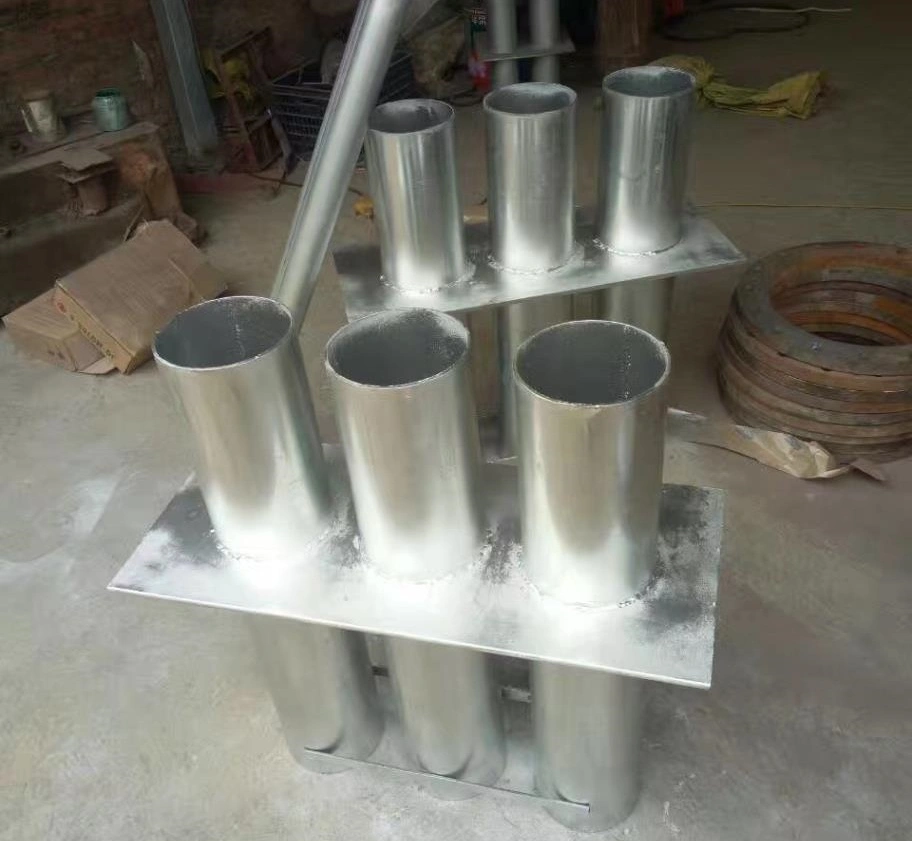

DN50-DN100 单排套管镀锌外观实拍

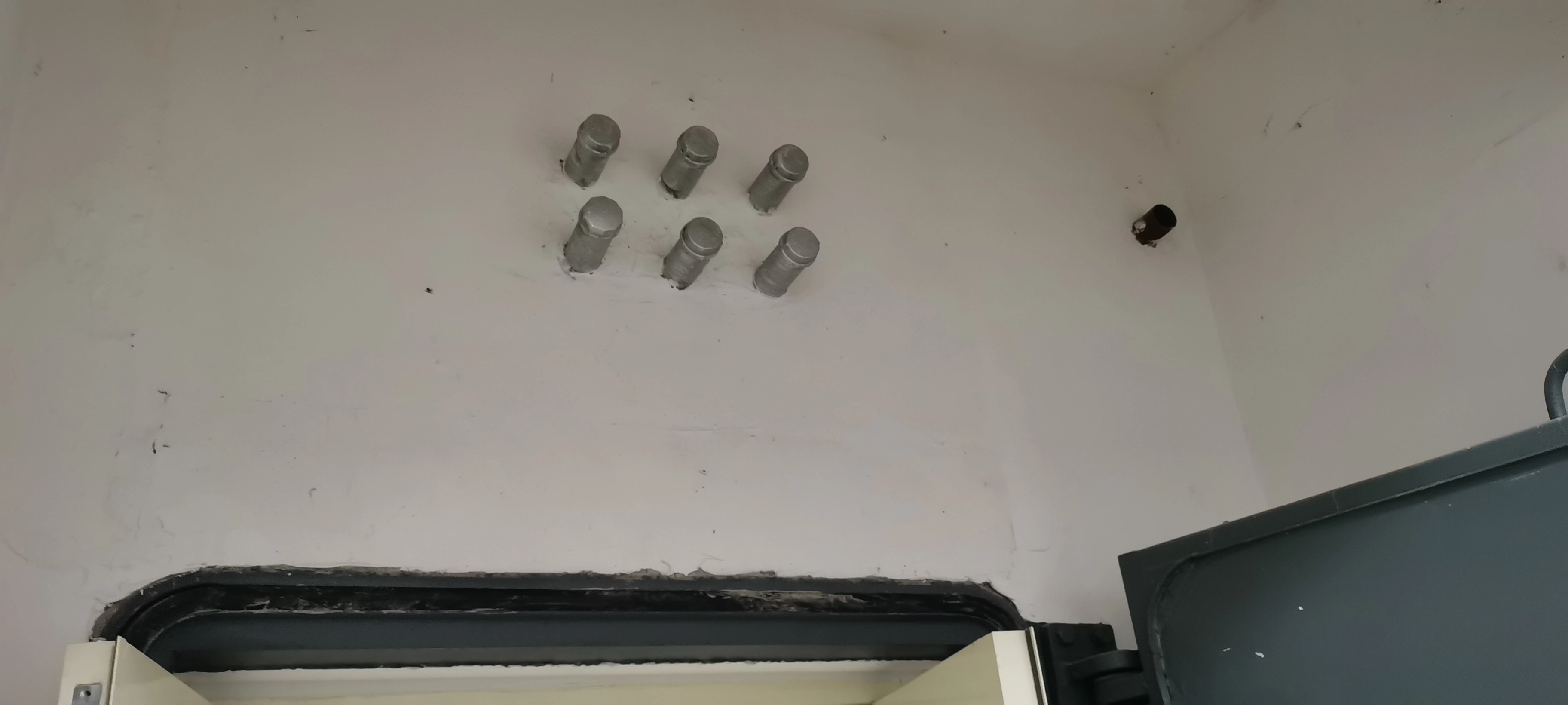

地下室墙体预埋安装现场实景
五、服务指南
1. 免费技术指导与报价**
奥凡环保科技专业工程团队提供免费的全流程技术指导服务,涵盖选型计算、预埋方案设计及施工注意事项。如有采购需求,欢迎提供规格数量,免费**当日精准报价清单。
2. 售后质量对接
产品如有质量问题(非人为损坏导致焊缝开裂、尺寸严重偏差等),请直接与奥凡环保科技售后服务部联系处理。
4. 免责与付费维修范围说明
属于下列情况之一者,不享受免费“三包”服务,但仍可提供有偿维修服务。如需我司人员前往现场进行技术指导或处理,需由采购方承担差旅及人工费用:
4.1 消费者因使用、维护、保管不当造成损坏的(如未做管内防腐处理导致长期积水腐蚀);
4.2 非承担三包修理者私自拆动、切割、焊接改造造成损坏的;
4.3 因不可抗力(如地震烈度超设计范围、洪水浸泡、火灾)造成损坏的;
4.4 未按商家技术指导进行预埋安装(如未固定牢靠导致混凝土浇筑振捣变形、未封堵管口导致堵塞)造成无法使用的。
