人防密闭套管多少钱?07FS02防护密闭套管E/F型厂家直供 Q235碳钢材质 量大价优

型号:07FS02防护密闭套管E/F型

长度:300-1000

价格:详谈


产品详情

一、产品介绍

人防密闭套管(又称07FS02防护密闭套管、人防穿墙密闭套管)是巩义市奥凡环保科技有限公司的核心产品之一,严格依据国家建筑标准设计图集07FS02《防空地下室给排水设施安装》 及GB50038-2005规范生产,专用于穿过人防围护结构的给排水、消防、暖通等管道,实现防爆、防冲击波、防毒剂渗透的三重防护密闭功能。

产品由密闭翼环(止水翼环)与钢制套筒经双面满焊组成,穿墙管道通过法兰压盖与橡胶密封圈实现管壁间柔性密封。奥凡环保现有E型(单法兰+翼环)和F型(双法兰+翼环) 两大结构形式全规格现货,材质提供Q235碳钢(热镀锌/冷镀锌/涂防锈漆)及304/316不锈钢可选,管径覆盖DN20-DN2000。

规格齐全,出厂直供,量大价优,广泛应用于人防地下室、地铁隧道、综合管廊等防护密闭工程。针对“人防密闭套管多少钱” 的常规询价,具体价格因管径规格、翼环厚度、法兰标准、材质选择及订购数量差异较大——DN50-DN200小口径碳钢套管通常单价较低,而DN300以上大口径或不锈钢材质则价格相应提高。建议直接联系奥凡环保**当日精准报价单,免费提供选型指导和07FS02图集下载。

二、使用说明

  1. 预埋阶段:混凝土浇筑前,将套管的翼环钢板埋入墙体中心位置,翼环两侧分别位于防护区和非防护区,套管两端外露长度严格按图纸预留。

  2. 固定要求:将翼环与结构钢筋网绑扎或点焊牢固,防止混凝土振捣时移位、倾斜。

  3. 管道穿越:管道穿入套管后,安装法兰压盖并均匀拧紧螺栓,挤压内部橡胶密封圈,形成管壁与套管间的柔性密闭。

  4. 防腐处理:碳钢材质套管安装完成后,焊缝处需二次补涂防腐漆;不锈钢材质则无需额外防腐。

  5. 严禁后开孔:人防围护结构上的所有穿墙套管须一次预埋到位,严禁事后打凿孔洞。

  6. 因施工现场环境及混凝土墙体厚度不同,套管总长度、翼环外径、止水翼环位置等外观尺寸可针对性调整,奥凡支持按图定制。

三、产品参数

参数项目设计参数
公称管径DN20、DN25、DN32、DN40、DN50 ~ DN2000(全覆盖)
结构形式E型:单侧法兰压盖+密闭翼环;F型:双侧法兰压盖+密闭翼环
主体材质Q235碳钢(常规)/ 304、316不锈钢(腐蚀环境)
设计规范07FS02图集、GB50038-2005
翼环厚度5.5mm标准(3-15mm可定制,核5级以上需加厚)
套筒壁厚≥2.5mm(DN100以上部分规范要求≥3.5mm)
密封形式柔性密封(三元乙丙/丁腈橡胶密封圈+法兰机械压紧)
表面处理Q235碳钢:热浸镀锌(推荐)、冷镀锌、防锈底漆均可
适用介质给水、排水、消防管道、暖通管道穿越人防墙
质量检验****焊缝目检+抽样水压/气压密闭试验

注:以上为设计参数,实测参数以稳准为准。不同的施工工况(如墙厚、管位偏差)会导致防水套管外观尺寸相应变化。

四、产品图片

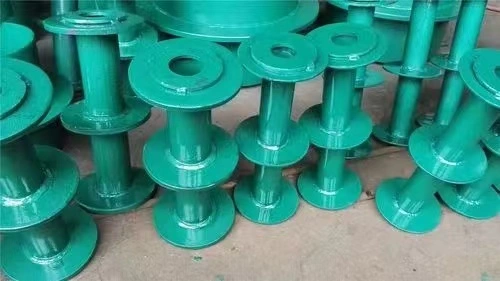

F型双法兰结构细节图

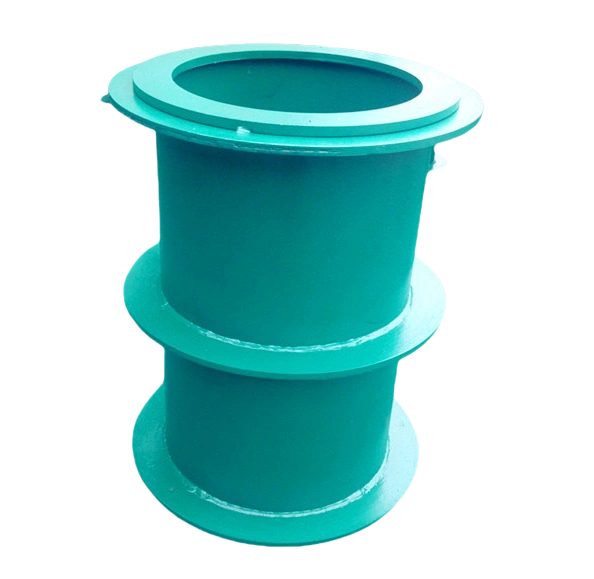

07FS02 E/F型单法兰人防密闭套管整体图

五、常见问题

Q1:人防密闭套管多少钱一个?
A:价格由管径、翼环厚度、法兰标准、材质及订购量综合决定。DN20-DN200小口径碳钢常规型号批量采购单价具有明显优势,DN300以上大口径及不锈钢材质价格较高。奥凡厂家直供,量大价优,接单后提供正式盖章报价单。

Q2:E型和F型怎么选?
A:E型适用于防护等级一般、单侧有检修空间的人防墙;F型双面法兰结构密封冗余度更高,适用于临空墙、防护单元隔墙等对密闭性要求更严苛的场合。

Q3:碳钢和不锈钢怎么选?
A:常规人防地下室选用Q235碳钢经济实用,做好镀锌即可满足30年寿命;沿海高盐雾、化工厂房、污水处理站等强腐蚀环境,建议选用不锈钢人防密闭套管(304/316L),避免后期锈蚀隐患。

Q4:能否按图定制异形套管?
A:完全可以。奥凡环保提供非标定制服务,翼环尺寸、套管长度、法兰标准(国标/非标)、管径混合排列均可按工程图纸生产,交期快,量大价更优。

六、服务指南

  1. 免费技术指导:提供07FS02图集选型指导、图纸深化建议,免费**报价清单。

  2. 售后**:产品如有质量问题,请与奥凡环保科技售后部门联系,专人对接处理。

  3. 三包承诺:按国家“新三包法”规定享受三包服务,整套设备免费保修一年(密封圈等易损件正常损耗除外)。

  4. 免责条款(以下情况不享受三包,可付费维修;如需现场技术指导,另付差旅费):

    消费者因使用、维护、保管不当造成损坏的;

    非承担三包修理者擅自拆动造成损坏的;

    因地震、洪水等不可抗力造成损坏的;

    未按商家技术指导进行安装造成损坏的。
