防护密闭套管A/B型简介
防护密闭套管A/B型组成：
A型防护密闭套管主要由：钢制套管和翼环做成，适用与穿钢塑复合管的管道。
B型防护密闭套管主要由：钢制套管、翼环和挡圈组成，适用与穿钢管的管道
防护密闭套管A/B型适用范围：人防**室构筑物、防护墙中。
防腐油漆颜色选择：银白色镀锌管
防护密闭套管A/B型尺寸表
| DN | D0 | D1 | D2 | D3 | D4 | D5 | a | b | c | k | k1 |
| 50 | 60 | 62 | 80 | 114 | 116 | 225 | 3.5 | 10 | 4 | 4 | 3 |
| 60 | 75.5 | 77.5 | 95 | 121 | 123 | 230 | 3.75 | 10 | 4 | 4 | 3 |
| 80 | 89 | 91 | 110 | 140 | 142 | 250 | 4 | 10 | 4 | 4 | 3 |
| 100 | 108 | 110 | 130 | 159 | 161 | 270 | 4.5 | 10 | 4 | 5 | 3 |
| 125 | 133 | 135 | 155 | 180 | 182 | 290 | 6 | 10 | 4 | 6 | 3 |
| 150 | 159 | 161 | 180 | 219 | 221 | 330 | 6 | 10 | 4 | 6 | 3 |
| 防护密闭套管A型/B型尺寸表，数据来源：防控**室给排水设施安装图集07FS02 | |||||||||||
防护密闭套管A型/B型尺寸表
防护密闭套管A/B型安装图

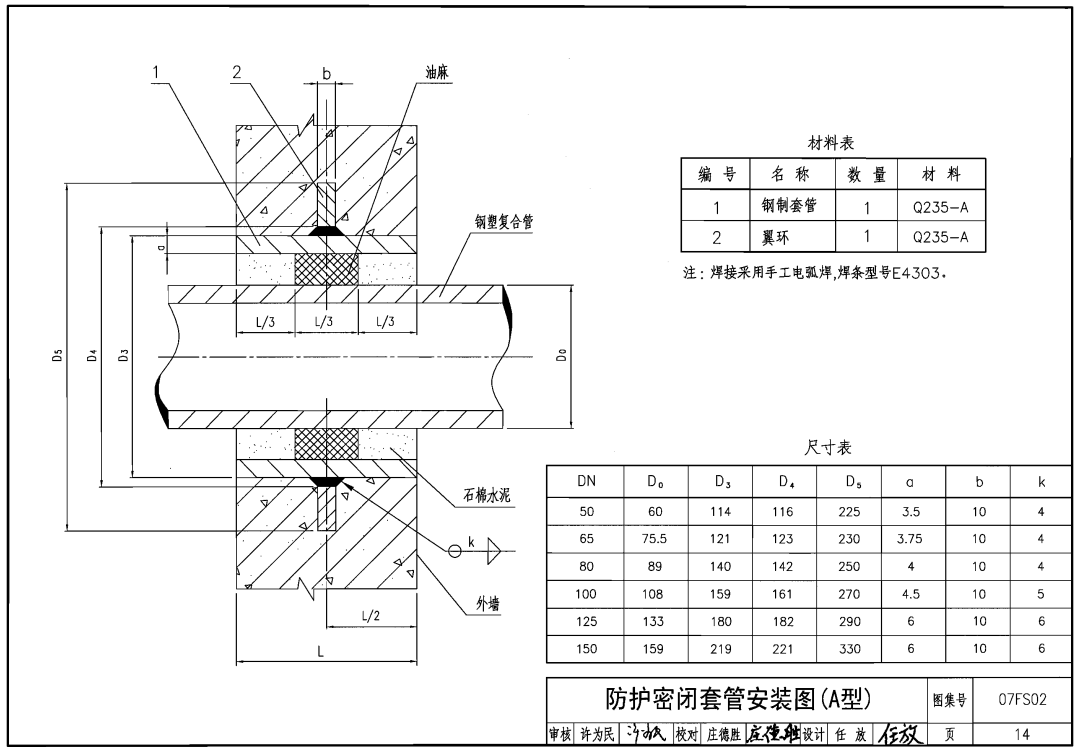

防护密闭套管A型安装图
防护密闭套管B型安装图
