一、产品介绍
07FS02防护密闭套管,又称人防密闭套管、两侧防护柔性密闭套管,是奥凡环保科技严格按照国家建筑标准设计图集《07FS02防空地下室给排水设施安装》生产的核心产品。本图集由中国建筑标准设计研究院组织编制,经中华人民共和国建设部批准,适用于核5级、核6级、核6B级和常5级、常6级的各类防空地下室工程给排水设施的安装。
该系列产品分为A型、B型、C型、D型、E型、F型六种型号,各型号因结构组成不同,分别适用于不同类型的穿墙管道。A型由钢制套管加翼环构成,适用于钢塑复合管;B型在A型基础上增设挡圈,适用于钢管;C/D/E/F型含固定法兰及挡板构造,用于防护要求更高的关键部位。其中,F型具备双侧防护能力,挡板与翼环、管道直接焊接,设置在两个人防区之间时,两侧均需设置翼环和防冲击波挡板,是防护等级**的型号。
材质方面,套管主体及法兰、挡板、挡圈等构件均采用Q235-A碳素结构钢制造,焊缝高度不低于母材厚度,密闭翼环与管道双面满焊,**抗冲击波性能可靠。钢管和挡圈焊接后经热镀锌处理,镀锌层厚度不低于85μm,附着力达1级标准,有效**产品的耐腐蚀性能与使用寿命。
作为源头工厂,奥凡环保科技扎根管道设备制造基地巩义市,坚持国标图集标准化生产,为全国各地下工程、人防工程、污水处理厂、化工管线等提供一站式密闭套管解决方案。
二、使用说明
预埋安装:套管须一次性浇筑于混凝土墙体内,穿管处混凝土墙厚不应小于200mm,否则应对墙壁一侧或两侧加厚处理,加厚部分直径至少为D4+200。密闭翼环须准确位于墙体厚度中间位置,并与周围结构钢筋焊牢固定。
管道穿越:套管公称通径与所穿越管道公称直径对应,实际内径按管道外径确定,套管孔径比管道外径大30～40mm,以便填料密封;管道在套管内不得有接口。
密封处理:柔性填料采用沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板,密封膏选用聚硫密封膏或聚氨酯密封膏。管道与套管间隙须用防火密封胶密实填充,密封长度不小于管径的3～5倍。
焊接顺序:带有挡板和固定法兰的C/D/E/F型,须待管道穿越及填充材料施工完毕后,方可施行挡板与固定法兰的焊接。
质量检验:安装完毕后须进行气密性试验,0.3MPa保压30分钟无泄漏方为合格。
电气工程配合:用于人防电气线路穿越时,预埋套管应选用管壁厚度不小于2.5mm的热镀锌钢管,并应在防护密闭门门框墙上预埋4～6根备用管,管径为50～80mm。
三、产品参数
1、以下为设计参数,实测参数以产品为准
| 参数项目 | 技术指标 |
|---|---|
| 执行标准 | 07FS02《防空地下室给排水设施安装》 |
| 主体材质 | Q235-A碳素结构钢 |
| 适用管材 | A/C/E型:钢塑复合管;B/D/F型:钢管 |
| 翼环厚度 | ≥10mm |
| 密闭肋数量 | A/B型:1道;C/D型:1道+挡板;E/F型:2道+双侧挡板 |
| 防护等级 | 核5级、核6级、核6B级、常5级、常6级 |
| 表面处理 | 热镀锌,镀锌层厚度≥85μm |
| 适用墙厚 | ≥200mm(不足需加厚处理) |
| 伸出长度 | 给排水≥40mm,电缆30-50mm,通风≥100mm |
| 密封方式 | 柔性填料+密封膏填充密封 |
2、根据客户施工现场环境不同,防水套管外观尺寸有所变化。奥凡环保科技可根据实际墙体厚度、管道外径及防护等级进行非标定制,**与施工现场预留孔洞及管径精准匹配。
四、产品图片

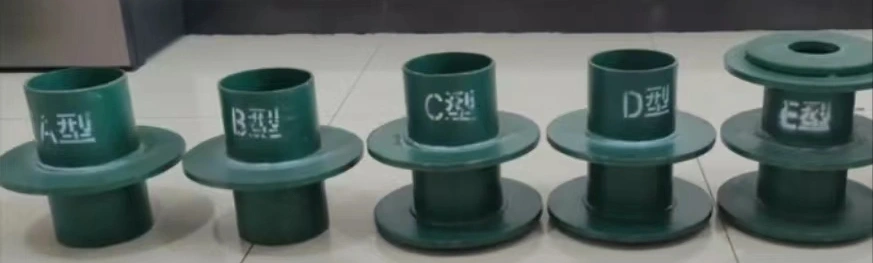

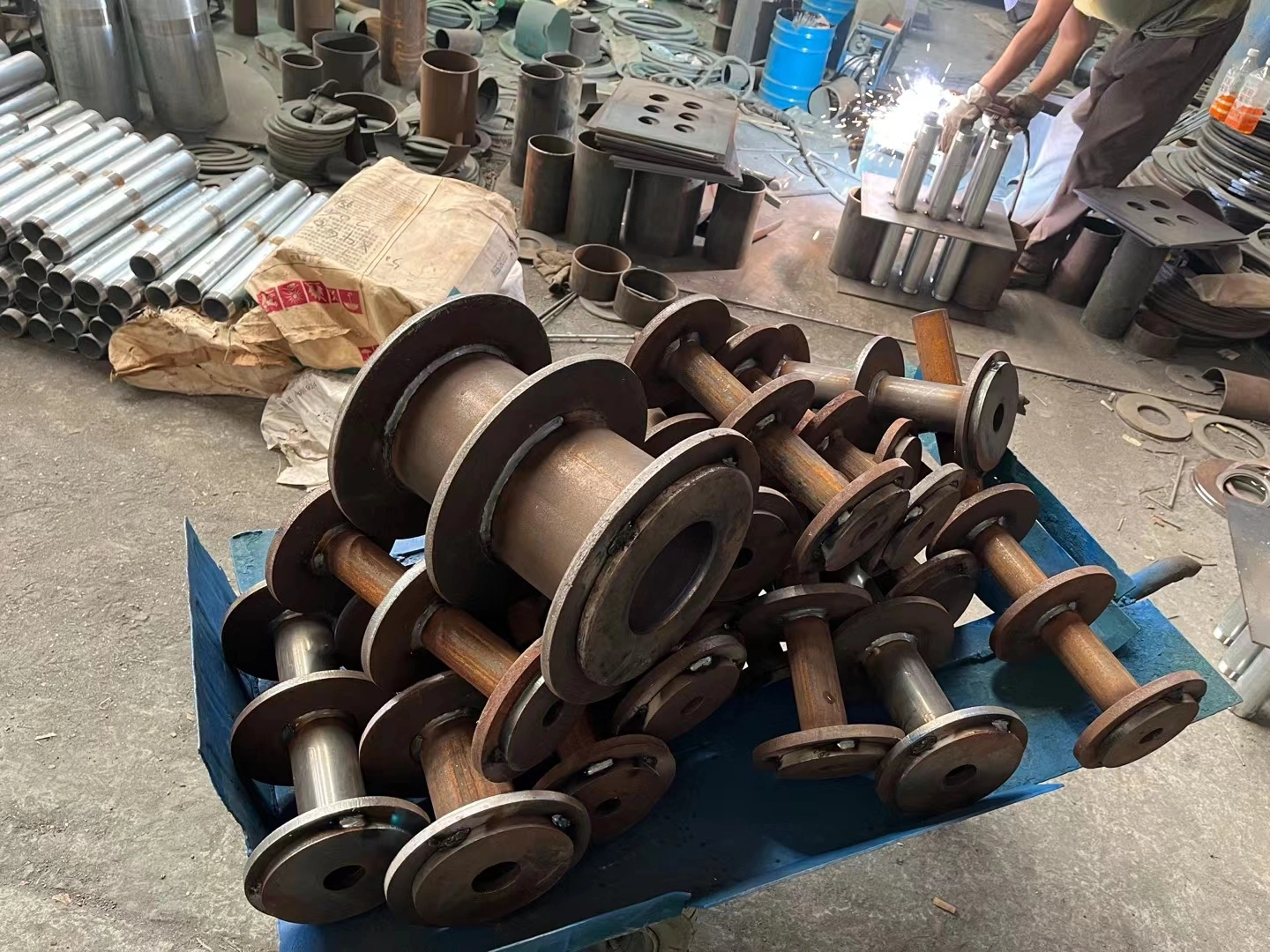

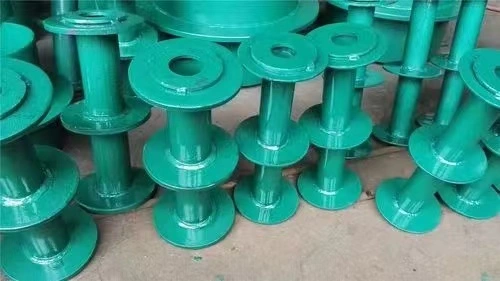

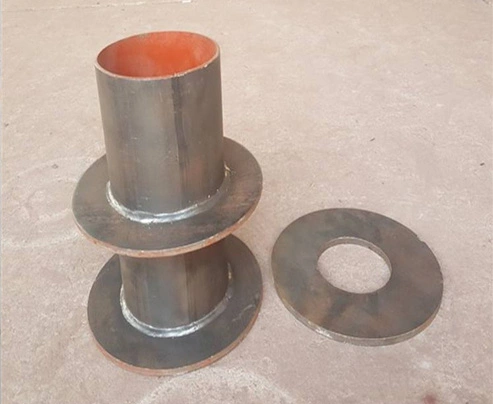

A型/B型/C型/D型/E型/F型六种防护密闭套管型号对照图
五、常见问题
Q1:07FS02与02S404的主要区别是什么?
A:本质在于应用场景不同。07FS02防护密闭套管专用于人防区域边界穿越,需同时满足防水、抗冲击波、防毒气渗透三重要求,具备多道密闭翼环及防护抗力片结构;02S404防水套管主要用于非人防区域,满足常规防水要求即可,结构上一般仅设单翼环。
Q2:如何选择A/B/C/D/E/F型?
A:关键在于管道类型与防护要求。钢塑复合管选用A/C/E型,钢管选用B/D/F型;管径≤DN150mm穿过顶板、外墙、密闭隔墙时可采用A/B型,管径>DN150mm需选用C/D/E/F加强型;两侧均面临防护要求时推荐E/F型。
Q3:套管尺寸与管道不匹配如何处理?
A:套管孔径通常比管道外径大30～40mm,该间隙为填料密封预留空间。如偏差过大,可联系奥凡技术团队调整套管实际卷制内径尺寸,Q235-A材质可直接按需加工定制。
Q4:现浇混凝土墙厚不足200mm是否可安装?
A:需对墙壁一侧或两侧进行加厚处理,加厚部分直径至少为D4+200mm;也可向奥凡环保科技定制短管长度,匹配特殊施工环境。
六、服务指南
免费技术指导,免费**报价清单:奥凡环保科技专业团队提供免费选型指导、图纸确认及报价清单服务,从源头把控工程质量。
产品如有质量问题,请与奥凡环保科技售后部门联系,我们将及时响应处理。
按国家“新三包法”规定,享受三包服务,整套设备享受免费保修一年。
属于下列情况之一,不享受三包服务,但可付费维修;如需现场指导,需付差旅费:
4.1 消费者因使用、维护、保管不当造成损坏的;
4.2 非承担三包修理者拆动造成损坏的;
4.3 因不可抗力造成损坏的;
4.4 未按商家指导进行安装造成损坏的。
