预埋防护密闭套管DN40，D3=114是什么意思？

预埋防护密闭套管是一种用于保护管道或电缆的装置,它可以防止外界因素对管道或电缆的侵入和损坏。而其中的参数DN40和D3=114都是指该预埋防护密闭套管的尺寸和规格。

一,DN40表示的是预埋防护密闭套管的内径尺寸。

DN的意思是“Diameter Nominal”,即标准直径。40表示预埋防护密闭套管的内径为40毫米。这个参数是根据国际标准确定的,用于统一不同国家和地区之间的管道尺寸标准,方便设计、制造和安装。

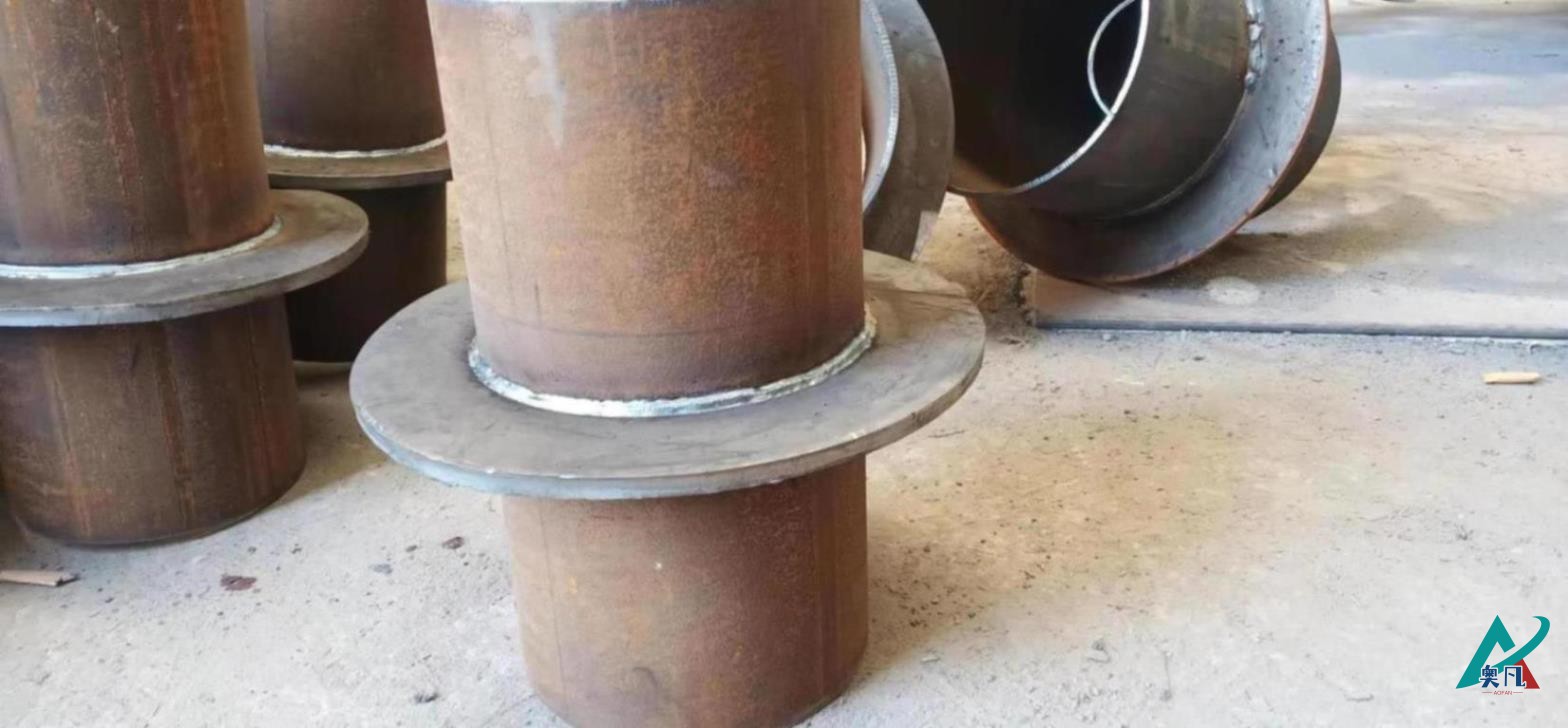

防护密闭套管

二,D3=114则表示的是预埋防护密闭套管的外径尺寸。

02s404图集中,D3通常代表预埋防护密闭套管的外径尺寸,这里的114mm就是指该预埋防护密闭套管的外径为114毫米。刚性防水套管的口径通常要比内穿管的口径大,以确保防护密闭套管可以完全覆盖和保护内部的管道或电缆。

根据图集的介绍,预埋刚性防水套管的D3=114,内穿的钢管口径为DN50。这意味着预埋防护密闭套管的外径是114毫米,而内部穿过预埋防护密闭套管的钢管的口径是50毫米。通过这样的设计,可以确保钢管可以顺利穿过预埋防护密闭套管,并且预埋防护密闭套管能够完全覆盖和保护钢管,防止外界因素对钢管的侵入与损坏。

预埋防护密闭套管的使用可以在建筑、交通、市政等领域起到重要的作用。它可以保护管道或电缆免受外部环境的侵害,延长使用寿命,并提高系统的**性与安全性。设计和施工过程中,准确理解预埋防护密闭套管的尺寸和规格,选择适合的预埋防护密闭套管,对于项目的成功实施和长期维护都具有重要意义。
