电缆穿墙套管一般两端出墙多少

电气防水套管,也被称为穿墙管密闭肋或电气穿墙套管,是一种常用于电气工程中的管道保护材料,用于穿越建筑物墙壁并保护电缆。实际应用中,对于电缆穿墙套管的安装,通常会有一定的标准和要求。

根据国家标准07FD02图集的规定,电缆穿墙套管的安装时,两端应分别出墙50mm。这个标准旨在提供足够的空间,以便将电缆安全穿越墙壁,并确保穿墙套管与墙面间的密封性。

实际施工中,工地可能对于电缆穿墙套管的两端出墙有不同的要求。有些工地可能要求两端各出墙100mm。这是基于对电气穿墙套管更严格要求的考虑,为了确保电缆安装的稳固性和防水性能,增加出墙的长度可以提供更大的操作空间和电缆的弯曲半径。

选择电缆穿墙套管两端出墙长度时,需要综合考虑多个因素,包括所使用的电缆类型、墙体材料、安装环境以及施工要求等。工程师和施工人员应根据实际情况,结合相关标准和规范,确定合适的出墙长度以确保电缆穿墙套管的安装质量。

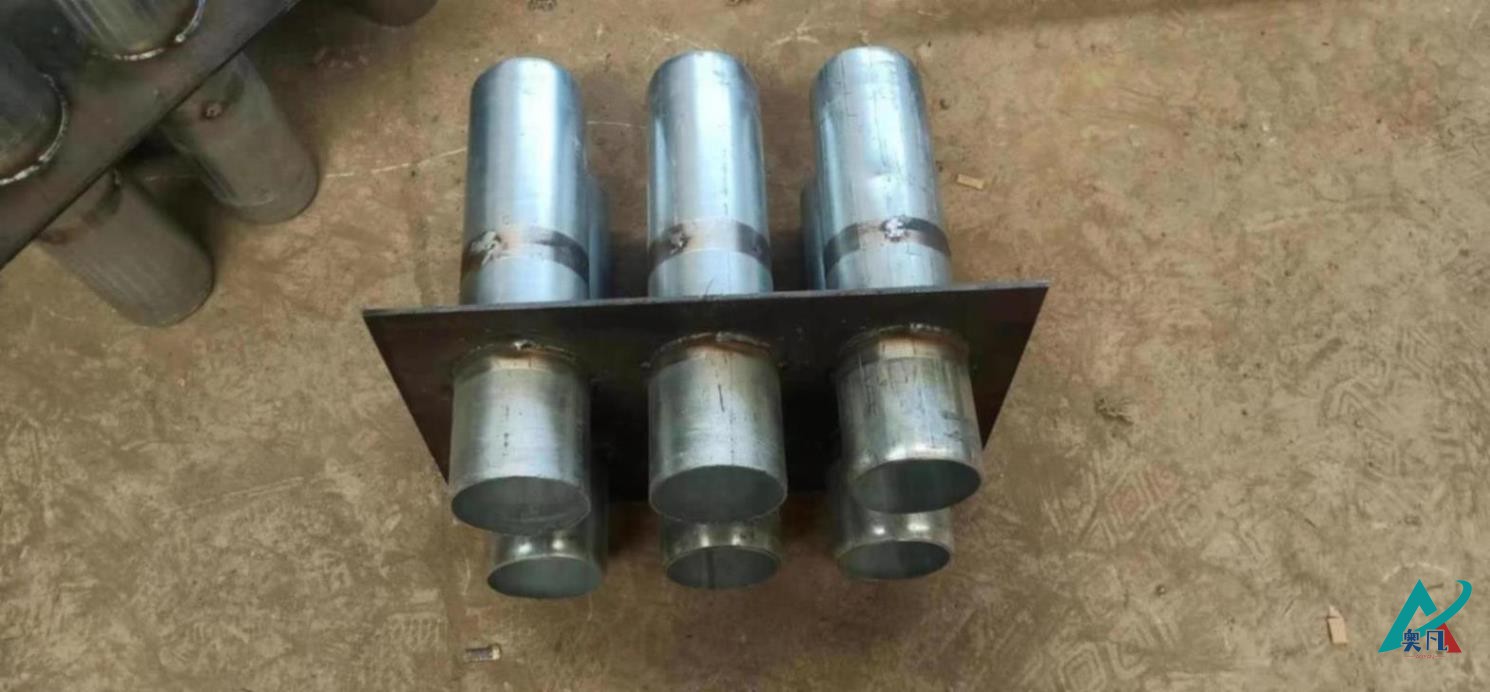

电缆穿墙套管

电缆穿墙套管的安装还需要注意相应的几点:

1. 安装前检查:

安装过程中,应仔细检查穿墙套管的质量和完整性,确保没有明显的损坏或缺陷。对于有问题的穿墙套管应及时更换。

2. 墙壁准备:

穿墙套管前,需要对墙壁进行适当的准备工作。清理墙面,确保表面光滑且没有杂物和污垢。

3. 密封处理:

安装过程中应注意保持穿墙套管与墙面的密封性。使用密封胶或密封材料填充穿墙套管与墙壁之间的空隙,以防止水分渗透和防水问题。

4. 定位固定:

安装穿墙套管时,需要根据设计要求和实际需要进行准确的定位和固定。确保电气套管位置准确无误,并能够承受电缆的重量和张力。

电缆穿墙套管的两端出墙长度常按照国家标准07FD02图集的要求,即各出墙50mm。实际施工中可能会有不同的要求,常见的是两端各出墙100mm。选择出墙长度时,需要综合考虑多个因素,并遵循相关标准和规范,以确保电缆穿墙套管的安装质量及防水性能。
