刚性防水套管的翼环宽度为多少厘米

是管道防水材料部件,能够有效保护管道连接处的密封性和防水性能。在管道工程中,正确选择和安装刚性防水翼环对于保护管道系统的安全和可靠运行至关重要。在02s404防水套管图集中,刚性防水套管的防水翼环宽度并没有明确规定,但我们可以通过计算来确定防水翼环的宽度。

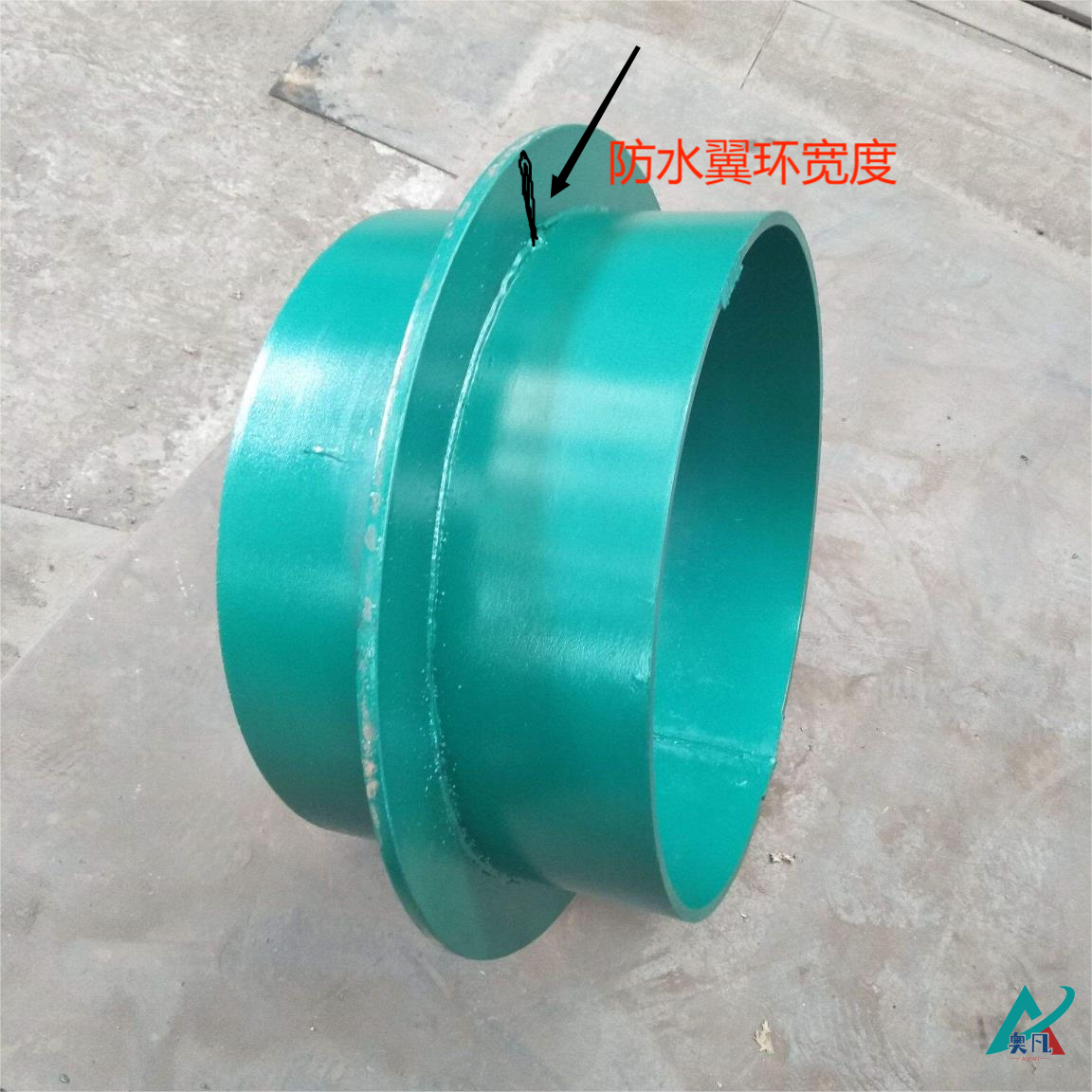

刚性防水套管的翼环宽度

以DN150刚性防水套管为例,先确定防水翼环的外径(d4)和防水套管的外径。根据图集的数据,防水翼环外径为330mm,防水套管外径为219mm。然后,我们可以使用以下公式来计算防水翼环的宽度:

防水翼环宽度 = (防水翼环外径 - 防水套管外径) / 2

将具体数值代入公式计算,得到:

防水翼环宽度 = (330 - 219) / 2 = 55mm

因此,DN150刚性防水套管的防水翼环宽度为55mm。

在02s404防水套管图集中,还有关于防水翼环厚度的标注。具体标注如下:

DN50-DN150防水翼环厚度为10mm

DN200-DN250防水翼环厚度为12mm

DN300-DN450防水翼环厚度为14mm

DN500-DN1000防水翼环厚度为16mm

DN1200-DN2000防水翼环厚度为20mm

奥凡环保科技特别提醒,防水翼环厚度数据为理论数值,现实在施工中可能存在一定误差。因此,施工单位具体的工程中,还是根据现场情况进行测量和确定防水翼环的宽度和厚度,以确保防水套管的安装效果和质量。

刚性防水套管的防水翼环宽度是通过从防水翼环的外径减去内径再除以2来计算的。在02s404防水套管图集中,还可以根据管道的规格和直径,参考标注的防水翼环厚度范围选择适当的翼环厚度。
