在现代的建设项目中,电气系统的安全性和可靠性至关重要。电气组合套管作为保障电线电缆安装和运营安全的一个关键部件,在建筑和人防工程中扮演着举足轻重的角色。奥凡环保科技对电气组合套管的制造和安装具有深入的研究和丰富的实践经验,我们不断追求产品的优化和安装工艺的创新。今天,我们将深入浅出地介绍电气组合套管的安装方法,帮助技术人员和施工团队在工程实践中得到实用的指导。

电气组合套管广泛应用于墙体预埋管系统,包括电气穿墙管和电气防水套管两大类。电气穿墙套管,通常用于保护穿越结构的电缆、防止水分侵蚀和绝缘保护,而电气组合套管则整合了多功能,在**电缆安全的同事也考虑了防水和装配的便捷性。

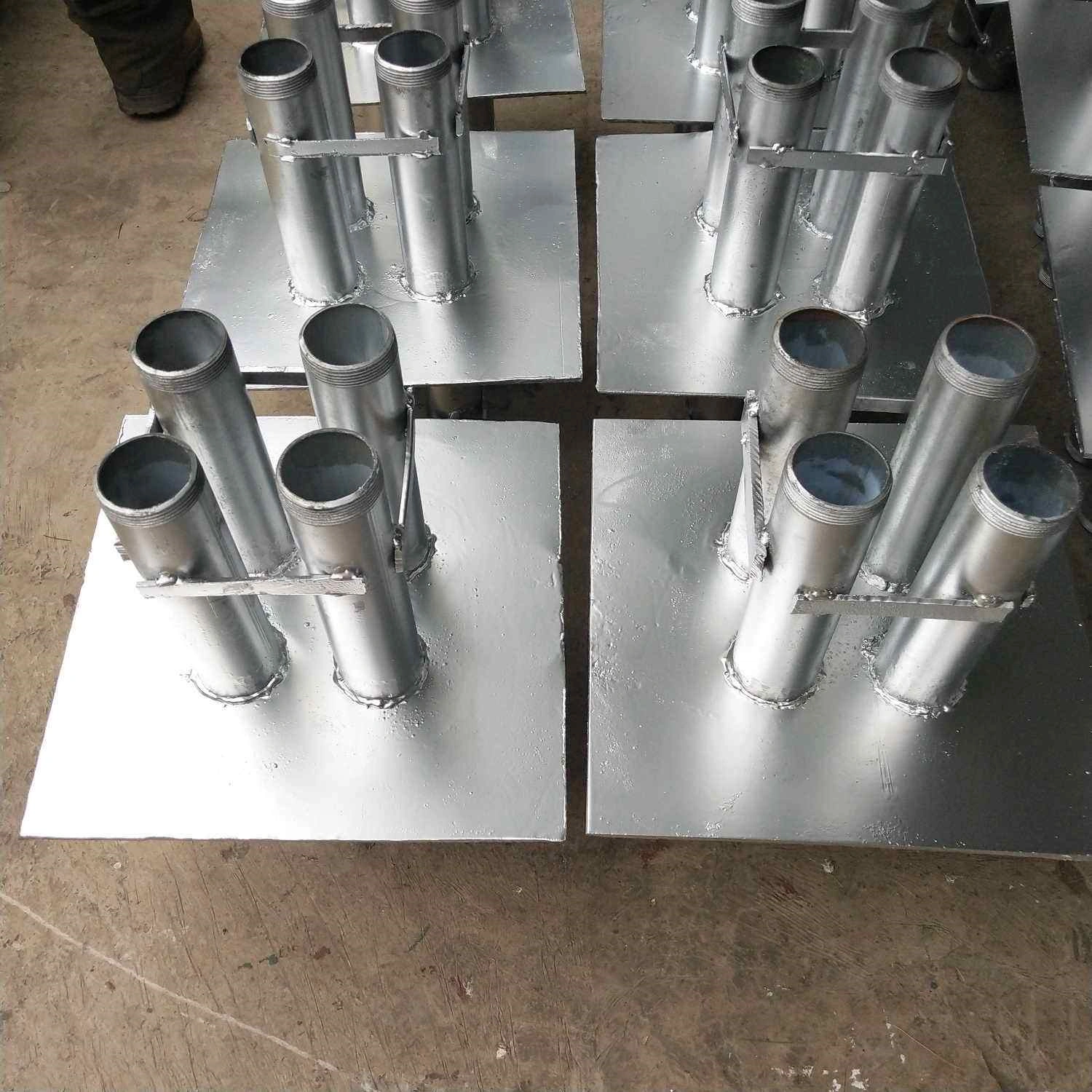

电气组合套管

就材质而言,常见的电气穿墙套管可分为干式电容型交流穿墙套管和瓷绝缘交流穿墙套管。干式电容型通常用硅橡胶材质,而瓷绝缘交流穿墙套管顾名思义则使用瓷质材料。硅橡胶套管因其出色的耐高温性能和良好的柔韧性被广泛应用;相对而言,瓷套管则因其高强度和**的绝缘特性而得到采用。

人防工程的特殊性要求穿墙套管在安装过程中需遵守严格的规范。通常规定电气穿墙套管在墙面的暴露长度为30-50毫米,通风短管则为100毫米。但是考虑到施工模板的需要,有的规范也允许套管不伸出墙面,这需要根据具体的设防要求由设计师来决定使用何种构造的电气穿墙套管。

安装电气组合套管的步骤需细致且按部就班,首先是充分理解设计图纸和技术要求,然后是认真选取合适的电气组合套管类型和材质。接下来就是对管线的穿越位置进行准确标记,按照设计图进行开孔,**孔径和位置的**。

按照规范将套管部件逐一安装到位。对于刚性电气防水套管,通常需要在钢管外焊上翼环来实现止水,而柔性电气防水套管则涉及到更加复杂的装配步骤,包括法兰、密封圈、挡片、胶圈等零部件的安装,并通过螺栓和螺母进行固定。

**每个部件均已正确安装后,需要做的就是将电缆穿过电气组合套管并**电气组合套管与电缆之间良好密封。在保护罩或法兰上打密封胶或其他密封材料,完成后就是对穿墙套管的固定工作。根据穿墙套管的类型,固定方法也会有所不同,可能需要用螺丝固定,或者是用焊接等方式。

在安装电气组合套管的过程中,安装人员应始终遵循电气安全操作规程,切记关闭相关电路电源,避免发生触电事故。也要注意防水处理的彻底性,特别是在潮湿或易积水的环境中,更要仔细检查每个焊点、密封圈的紧密性,**绝缘层的完整无缺。

完成所有接口的密封和固定后,应对安装的电气组合套管进行彻底的检查,以确认其稳固性和防水性。这也包括在适当的环境条件下,对装置进行预定的耐压试验,以验证套管系统能否抵抗预期压力,**在长期使用中的可靠性。

奥凡环保科技一如既往地注重细节和质量。在我们视角里,每一根电气组合套管不仅仅是一个连接设备,更是一个关乎安全和效率的重要组成。通过上述的详细讲解,我们衷心希望能够助力每一位技术从业者和施工团队,在电气组合套管安装领域取得更**的成就。

无论您是一位寻求细节指导的技术人员,亦或只是希望了解电气组合套管更多信息的读者,我们都期待您的关注与交流。如若这篇文章对您带来了价值,请不吝分享和转发。若有进一步的疑问或想要了解更多相关知识,奥凡环保科技的行家团队随时欢迎您的垂询。让我们携手进步,为安全电气建设贡献力量。
