防水套管种类介绍和防水套管的安装方法

管道穿越墙体瞬间,防水套管成为守护建筑安全的**道防线。这个看似简单的管件,承载着防止水患蔓延的重要使命。正确选择安装防水套管不仅关系到工程质量,更直接影响建筑物的使用寿命，影响着建筑工程的安全性。

材质决定性能:防水套管的材质选择

防水套管材质选择直接影响使用效果。市场主流材质包括 Q235-A 碳素结构钢、不锈钢 304/316L、铸铁等。Q235-A 钢材凭借良好的焊接性能，低成本的经济性,成为普通建筑工程首要选择。不锈钢材质则在化工、食品加工等特殊环境中展现优势,其耐腐蚀特性可延长使用寿命至 20 年以上。特殊工况下,铸铁防水套管凭借高强度特性,适用于高压管道系统。但重量较大、安装难度增加成为制约因素。

结构差异带来的性能区别

刚性防水套管结构相对简单,由钢管主体焊接翼环组成。翼环直径通常比管径大 200mm 以上,混凝土墙厚要求不小于 300mm。这种设计在静态环境中表现稳定,适用于管道无位移、无振动的场景。

刚性防水套管图片

柔性防水套管在刚性基础上增加橡胶密封圈和法兰压盘组件。丁腈橡胶密封圈压缩量控制在直径的 1/3 左右,通过螺栓对角分步拧紧实现动态密封。这种结构允许管道有 5-10mm 轴向位移或少量径向偏移,在振动环境中保持密封性能。

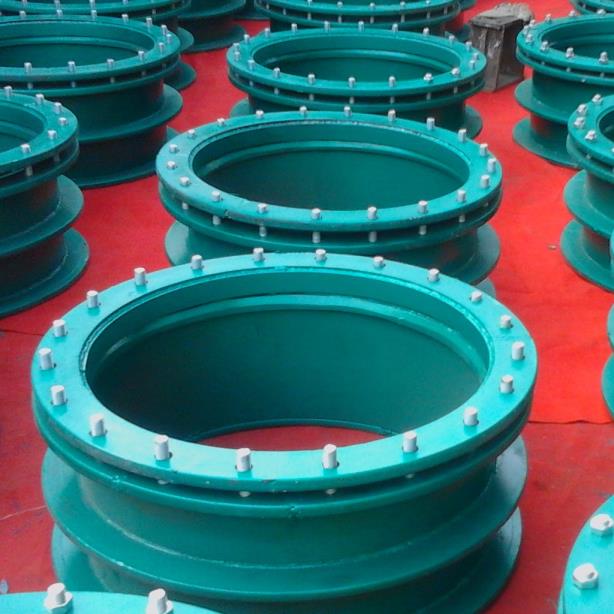

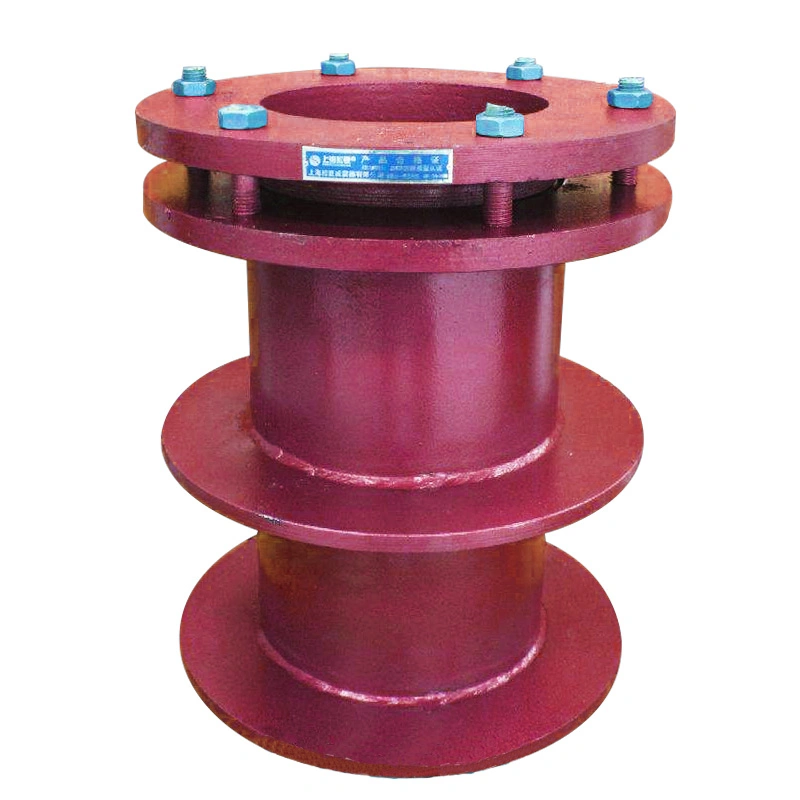

柔性防水套管图片

应用场景的准确匹配

地下室墙体穿越选择刚性防水套管时,需注意墙体厚度与防水套管长度匹配。套管长度应为墙厚加上 80mm 超出部分,确保两端密封处理空间。这种应用场景下,石棉水泥填料成为主要密封材料,接触饮用水时需改用**密封膏。水池、污水处理厂等严格防水要求场所,柔性防水套管成为*然选择。安装时需在钢套管外侧增设 3-4 道环形肋板,肋板厚度不小于 8mm,与防水套管满焊连接增强抗渗性。橡胶密封圈材质选择需考虑介质特性,氯丁橡胶适用于一般水质,丁腈橡胶可耐受油性介质。

人防工程中,防护密闭套管按照 07FS02 标准图集制作。这种特殊防水套管除防水功能外,还需满足抗冲击波要求。挡板设计和固定法兰结构使防护密闭套管在战争环境条件下能够保持结构完整性。

施工工艺的关键控制点

测量定位阶段,水准仪能确定防水套管中心坐标，也能确定标高,偏差控制在 10mm 以内。垂直度偏差要求不超过 1/100,水平度偏差每米不超过 3mm。这些精度要求直接影响后续管道安装质量。预埋固定时,防水套管与墙体钢筋采用附加钢筋焊接固定,焊点不少于 3 处且均匀分布。焊缝长度不小于 10 倍钢筋直径,确保浇筑混凝土时不发生位移。防水套管内部需用泡沫板或棉布封堵,防止杂物进入影响后期使用。密封处理采用分层填充工艺。**层油麻丝沿圆周均匀填塞并压实,中间层石棉水泥或膨胀防火密封胶填充深度不小于间隙的 2/3,表层防水密封膏封口宽度与法兰平齐。这种多层密封结构可有效防止不同方向渗漏。

质量验收的严格标准

外观检查重点关注焊接部位平整度，密封胶层耐候性。法兰平面应平整无划痕,密封胶层饱满光滑,无气泡、开裂现象。这些细节直接反映施工工艺水平。水压试验是验证防水性能的关键环节。试验压力为设计压力的 1.5 倍,保压 30 分钟压降不超过 0.05MPa。观察套管与墙体结合处、法兰密封面是否渗漏,确保系统在设计压力下安全运行。隐蔽工程验收记录需详细记录材料合格证、安装位置尺寸、密封材料类型等信息。这些资料不仅是质量追溯依据,也是后续维护的重要参考。

维护保养的科学方法

定期检查橡胶密封圈老化情况,一般使用寿命为 10-15 年。环境温度、介质特性等因素会影响老化速度,需要根据实际情况制定更换计划。密封圈更换时应整体更换,避免新旧混用影响密封效果。外露金属部件防腐处理不容忽视。法兰表面涂刷防锈漆两道,螺栓等紧固件定期检查紧固状态。潮湿环境中可考虑增加镀锌处理或采用不锈钢材质,延长维护周期。管道系统试运行期间,密切监测套管密封状况。温度变化、压力波动等因素可能导致密封性能变化,及时调整螺栓紧固程度可预防渗漏问题。

行业发展趋势与新技术

环保材料的应用成为行业新趋势。水性环保密封胶替代传统溶剂型产品,减少施工过程中有害物质释放。新型无石棉填料既保持密封性能,又符合环保要求,在饮用水工程中得到广泛应用。

BIM 技术在防水套管设计施工中的应用,实现三维可视化管理。碰撞检查功能提前发现安装冲突,优化施工顺序。这种数字化管理方式提高工程质量，提高施工效率。

数据来源与技术依据

技术参数主要来源于国家建筑标准设计图集 02S404《防水套管》和 07FS02《防空地下室给排水设施安装》。

性能数据参考《建筑给水排水及采暖工程施工质量验收规范》GB 50242 和《人民防空工程施工及验收规范》GB 50134。这

材质性能参数依据相关材料标准,Q235-A 碳素结构钢符合 GB/T 700 要求,不锈钢材质符合 GB/T 14976 标准。橡胶密封圈性能符合 HG/T 3091 规定。
