安装在水池中的柔性防水套管通常不会发生严重的渗漏问题。柔性防水套管是一种带有翼形环和橡胶密封圈的特殊管件,该翼形环安装在墙体 (主要是混凝土墙) 中,橡胶密封圈则提供动态密封效果,用于管道穿透墙体时的防水处理。柔性防水套管通常适用于水池、游泳池、污水处理厂等对防水要求严格的地方。它们适用于管道穿过可能受到管道振动、膨胀和收缩变形影响的墙体结构。
柔性防水套管为了防止水从普通游泳池的侧壁漏出,要求穿过游泳池的水管都要安装柔性防水套管,并在侧面安装钢制止水环。这种防水套管在施工上一般要配合橡胶密封圈进行连接,通过法兰压盘和螺栓实现密封,以确保防水效果。
翼环与橡胶密封圈构成柔性防水套管的核心组件。前者焊接于套管外壁,浇筑于混凝土墙体内部形成止水屏障;后者则套在管道与套管之间的环形空间,通过法兰压盘压缩实现动态密封。这种双重防护结构在水池环境中展现独特优势。

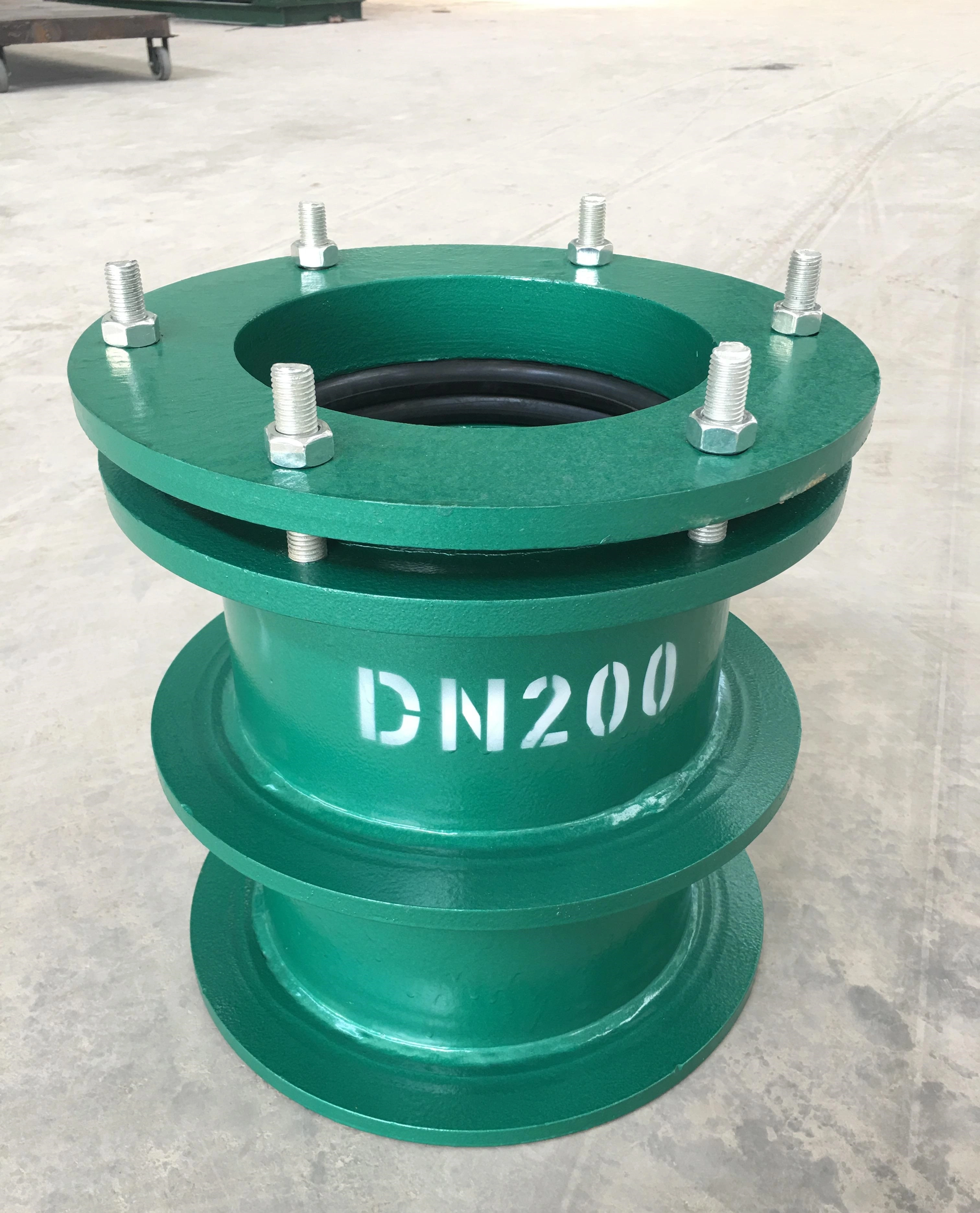

柔性防水套管图片
丁腈橡胶密封圈压缩量控制在直径的三分之一左右。螺栓对角分步拧紧确保每个点位受力均匀,避免局部过紧导致密封圈变形失效。法兰压盘材质通常选用 Q235-B 碳素结构钢,与套管本体保持材质一致性。
安装间隙预留二十至三十毫米。这个看似微小的空间参数直接影响密封效果和管道伸缩自由度。间隙过小限制管道热胀冷缩,过大增加密封难度。现场测量时需**控制这个关键尺寸。
水池、游泳池、污水处理厂等场所对防水要求严苛。这些环境中管道可能因温度变化产生轴向位移,或因水流冲击产生轻微振动。柔性防水套管的结构设计恰好适应这些动态工况。
钢制止水环安装在钢套管侧面。这个附加组件增强抗渗性能,在高水压环境中尤为重要。止水环与套管本体采用满焊连接,焊缝高度不小于管壁厚度,确保结构整体性。
材质选择需考虑介质特性。不锈钢 304 适用于一般水质,316L 可耐受腐蚀性较强的污水环境。碳钢材质需进行防腐处理,涂刷防锈漆两道后再涂沥青玛蹄脂,延长使用寿命。
法兰螺栓紧固采用力矩控制法。不同规格螺栓对应不同紧固力矩,M16 螺栓通常控制在 45-55N・m。定期检查时需重新确认力矩值,防止松动影响密封效果。
橡胶密封圈老化周期约为十至十五年。环境温度、光照条件、介质特性都会影响老化速度。定期检查密封圈表面是否出现裂纹、硬化现象,及时更换确保密封性能。
防腐涂层厚度检测使用磁性测厚仪。干膜厚度应达到 120μm 以上,局部最小厚度不小于 100μm。涂层破损处需彻底除锈后重新涂刷,避免局部腐蚀蔓延。
水压试验压力为设计压力的一点五倍。保压三十分钟内压降不得超过 0.05MPa,同时观察法兰密封面和墙体结合处是否有渗漏迹象。这项检测是验证防水效果的关键环节。
管道伸缩量计算需考虑温度变化范围。根据介质温度和环境温度差异,使用公式 ΔL=α・L・ΔT 计算伸缩量,确保套管预留足够的补偿空间。
安装垂直度偏差控制在百分之一以内。使用水平仪检查套管轴线与墙体表面的垂直度,偏差超标会影响管道安装和密封效果。
翼环直径比钢套管外径大两百毫米以上。这个尺寸关系到止水效果,翼环越大,与混凝土的结合面积越大,防水效果越好。
维护周期建议每两年进行一次检查。包括外观检查、螺栓紧固检查、密封圈状态评估等内容。发现问题及时处理,避免小问题演变成大故障。
技术标准依据
技术参数主要来源于国家建筑标准设计图集 02S404《防水套管》和 07FS02《防空地下室给排水设施安装》。
性能要求参考《建筑给水排水及采暖工程施工质量验收规范》GB 50242 和《人民防空工程施工及验收规范》GB 50134。材质标准遵循 Q235-B 碳素结构钢 GB/T 700、不锈钢 GB/T 14976 等相关规定。
橡胶密封圈性能符合 HG/T 3091《橡胶密封件 给排水管道用密封圈 材料规范》要求。密封材料应达到饮用水卫生标准 GB/T 17219 规定。
