人防电气套管穿楼板尺寸

人防工程建设中,人防电气套管穿楼板施工绝非易事,其尺寸的准确度直接关联着人防工程的防护效能与电气系统的稳定运行。您是否在施工中遇到过人防电气套管尺寸不合适的问题?这不仅会导致返工,还可能影响整个工程进度。今天,就让我们深入探讨人防电气套管穿楼板尺寸的奥秘,助您轻松应对施工难题,确保工程一次验收合格。

一、人防电气套管穿楼板的尺寸要求

(一)人防电气套管基本尺寸规范

人防电气套管穿楼板时,人防电气套管顶部应高出楼板装饰地面至少 20mm,底部应与楼板底面平齐。这一基本尺寸要求是为了确保人防电气套管的安装稳定性和便于后续的维护工作。

(二)人防电气套管材质与壁厚

人防电气套管通常采用热镀锌钢管,壁厚不小于2.5mm。这种材质不仅具有良好的耐腐蚀性,还能在冲击波等特殊环境下保持结构的稳定性。

(三)人防电气套管管径选择

人防电气套管的管径应根据所穿电缆或电线的规格来确定,一般为 50 - 80mm。选择管径时,不仅要考虑电缆的直径,还要预留一定的空间以便于电缆的穿放和维护。

(四)人防电气套管密闭翼环

在人防电气套管的两端应设置密闭翼环,翼环厚度不小于 3mm,与人防电气套管双面满焊,确保焊缝饱满无缺陷。密闭翼环应与楼板结构钢筋焊牢,并位于楼板厚度的中间位置,以增强防护密闭性能。

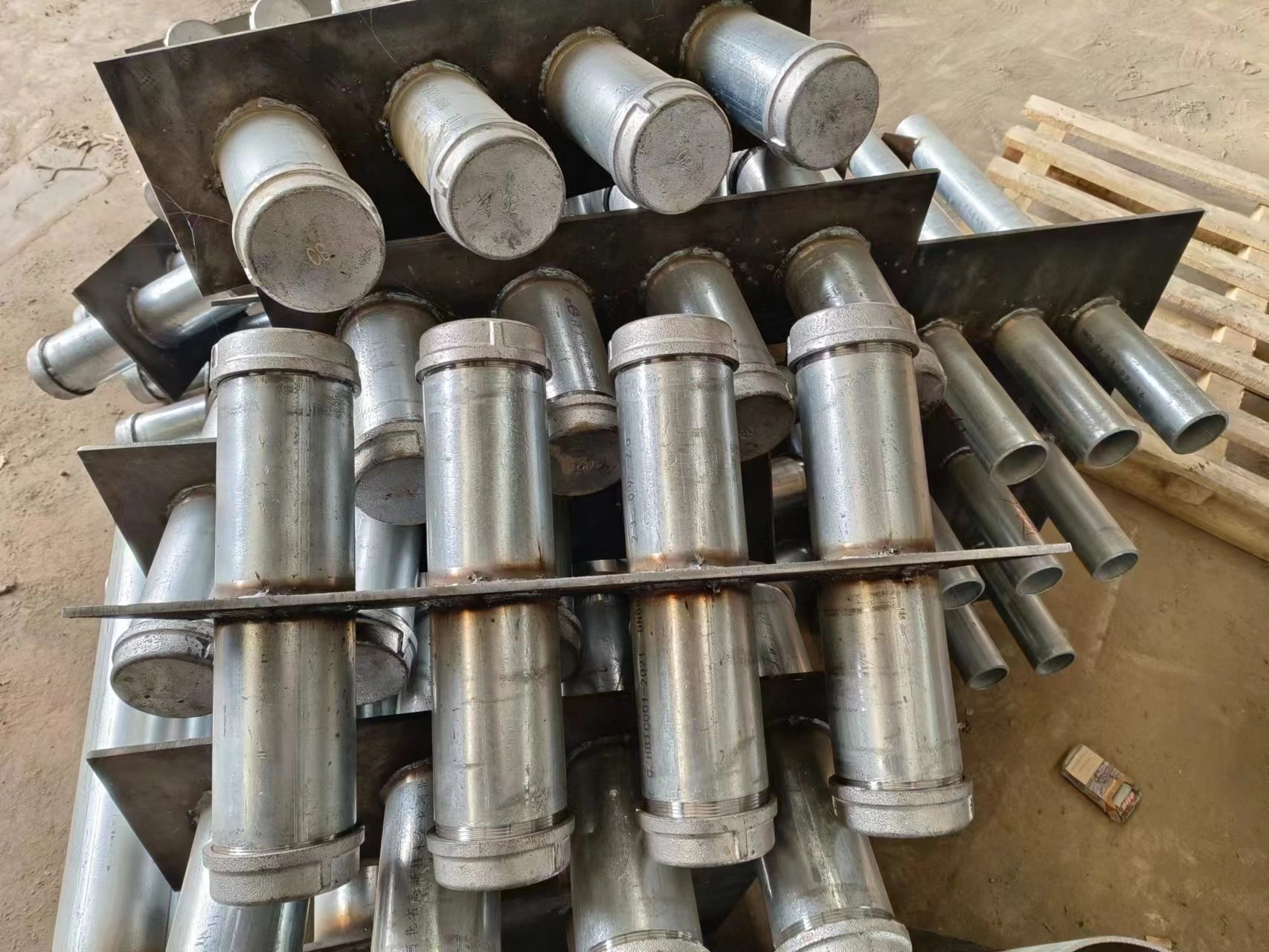

人防电气套管厂家实拍图片

二、电缆参数对人防电气套管尺寸的影响

(一)电缆外径

电缆的外径是确定人防电气套管内径的重要依据。不同类型、规格的电缆具有不同的外径尺寸,须明确电缆的准确外径。例如,常见的低压电力电缆,其型号规格繁多,每种规格的电缆结构不同,导致外径存在差异。

(二)电缆数量

电缆数量直接影响到人防电气套管内所需容纳的空间大小。如果有多根电缆同时穿入一根人防电气套管,就需要考虑多根电缆排列后所占的总体空间。例如,在一些大型建筑的电气竖井中,可能有多根电力电缆、控制电缆等同时通过一根人防电气套管,此时就需要准确统计电缆数量。

(三)电缆的弯曲半径

某些电缆,尤其是高压电缆,对弯曲半径有严格要求。这意味着在选择人防电气套管尺寸时,要确保电缆在穿入人防电气套管后,其弯曲半径能够满足规范要求,否则可能会影响电缆的电气性能,甚至导致电缆损坏。

三、敷设环境对人防电气套管尺寸的影响

(一)室内与室外敷设

室内敷设的电缆,其人防电气套管可能不需要过多考虑外界恶劣环境因素,如防水、防晒等。而室外敷设的电缆人防电气套管,就需要具备良好的防水、防晒性能,并且在尺寸上可能需要考虑额外的空间,以容纳可能添加的防水、防晒等防护层。

(二)直埋、穿管或桥架敷设

直埋敷设的电缆,人防电气套管需要承受一定的土壤压力,这就要求人防电气套管具有足够的强度,同时在尺寸上要考虑土壤对电缆的挤压,适当放大尺寸。穿管敷设的电缆,如果有多根电缆同时穿入一根人防电气套管,要考虑电缆之间的间距,以确保散热和日后维护的便利性。桥架敷设的电缆,人防电气套管主要起到保护电缆的作用,尺寸计算相对较为简单,但也要考虑桥架内空间的限制以及与其他电缆的布局关系。

四、人防电气套管尺寸的具体计算方法

(一)单根电缆

如果是单根电缆穿管,一般情况下,人防电气套管的内径应至少为电缆外径的 1.5 倍,这样既能确保电缆顺利穿入,又能为电缆提供一定的散热空间。例如,一根外径为 20mm的电缆,其人防电气套管内径应不小于 30mm。但对于一些特殊电缆,如高压电缆,可能需要根据具体的电缆弯曲半径要求等因素,适当增大倍数。

(二)多根电缆

当有多根电缆穿入同一根人防电气套管时,计算较为复杂。首先要确定电缆的排列方式,常见的有圆形排列和矩形排列。以圆形排列为例,假设电缆外径分别为 d1、d2、d3……dn,根据几何关系,可计算出多根电缆圆形排列后的外接圆直径 D。然后,人防电气套管的内径应大于 D,并考虑一定的余量,一般余量为 10 - 20mm。对于矩形排列,同样要计算出电缆排列后的长和宽,再根据这些尺寸确定人防电气套管的合适内径。

五、预留空间与施工细节

(一)预留空间

为了便于日后电缆的更换、新增或维护,在计算人防电气套管尺寸时,应预留一定的空间。一般来说,预留空间可按电缆总体积的 20% - 30% 来考虑。例如,经过计算,多根电缆穿入人防电气套管后所占总体积为 1000cm³,那么预留空间应为 200 - 300cm³,这部分空间可通过适当增大人防电气套管的内径或长度来实现。

(二)施工注意事项

施工前,应仔细核对设计图纸,确保人防电气套管的材质、尺寸、位置等符合要求。在混凝土浇筑过程中,要安排专人看护人防电气套管,防止人防电气套管移位或堵塞。施工完成后,应及时清理人防电气套管内的杂物,确保电气线路穿行顺畅。

六、参考相关标准和规范

(一)国家标准

我国有一系列关于电气电缆敷设和人防电气套管选择的国家标准,如 GB 50168 - 2018《电气装置安装工程电缆线路施工及验收标准》等。这些标准对不同类型电缆的敷设要求、人防电气套管的选择等都有明确规定,在计算人防电气套管尺寸时须严格遵循。

(二)行业标准

不同行业也有各自的标准,如电力行业的 DL/T 5221 - 2016《城市电力电缆线路设计技术规定》等。这些行业标准针对本行业的特点,对电缆和人防电气套管的相关要求进行了细化,在实际工程中具有重要的指导意义。

七、互动思考

在实际施工中,您是否遇到过人防电气套管预埋位置偏差或密封不严的问题?这些问题可能会导致防护失效或电气安全隐患。欢迎在评论区分享您的经验和见解,让我们共同探讨如何提高人防电气套管穿楼板的施工质量。

八、准确把控尺寸,筑牢人防工程防线

人防电气套管穿楼板的施工是一个复杂而精细的过程,涉及多个方面的要求和规范。从人防电气套管的材质选择到预埋位置的确定,从防护密闭措施到等电位连接与接地要求,每一个环节都需要严格把关,确保人防工程的防护性能和电气系统的安全稳定运行。施工人员须严格按照相关规范和要求进行操作,以保障人防工程的质量和安全。只有每一个环节都做到位,才能为战时提供**的防护保障,筑牢人防工程的安全防线。
