柔性防水套管到底怎么装?——把“会漏水”的坑一次踩完
1、法兰压盖朝哪?一旦反向,密封圈直接当“炮灰”
进水侧冲击最大,压盖法兰*须迎面怼上去,这是02S404图集死规定;反向装,水流瞬间把橡胶圈挤向死角,三周内*滴漏。现场常犯傻:模板拆了才发现方向反,割墙代价=柔性防水套管价×4,谁签字谁埋单。
2、焊接前,先把密封圈“请”出去
翼环点焊时高温>300 ℃,橡胶密封圈原地老化,弹性**损失38 %。正确姿势:焊前卸掉压盖、取出胶圈,焊渣冷却后再复位;省这一步,后期扭断螺栓也压不紧。
3、墙体太薄?混凝土“加胖”200 mm
穿墙处<300 mm厚,套柔性防水管翼环外扩200 mm浇筑C30微膨胀混凝土,否则振捣一发力,翼环下缘空鼓,水压1.2 MPa就能沿空隙窜出“水幕”。

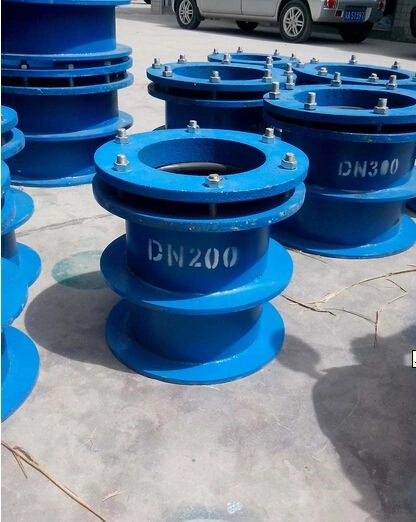

柔性防水套管图片
4、同心度≤2 mm,超了管道就“别着劲”
混凝土一次成型,柔性防水套管偏移3 mm,穿管后橡胶圈压缩不均,局部压缩量<1 mm,水压0.8 MPa即渗漏。用线坠+钢卷尺双检,土建才不管你的“后期麻烦”。
5、螺栓力矩30 N·m,对角拧,别“顺时钟”
工人顺手顺时针一次拧到底,密封圈被挤成“鸭嘴”,24 h后回弹量0.5 mm,渗漏从螺栓孔开始。正确打法:对角分三次加力,30 N·m→40 N·m→50 N·m,胶圈应力均匀,30昼夜无湿痕。
6、保温管道缝隙别用水泥!
保温层外径+柔性防水套管间隙<10 mm时,丢一团水泥砂浆?管道伸缩直接啃坏保温皮。缝隙填阻燃密实材料+防水油膏,让保温层“可滑移”,0.2 mm伸缩也能吞掉。
7、氯离子>500 mg/L?牺牲阳极别省
海边项目,地下水氯离子爆表,Q235柔性防水套管年均腐蚀0.23 mm。翼环外侧加铝阳极块,设计寿命15年,实测8年壁厚损失<0.1 mm,省这点钱,将来敲墙更贵。
8、自检表——30秒拍完照,监理闭嘴
1. 压盖法兰=迎水面?拍照留痕。
2. 螺栓对角拧紧,扭矩扳手读数拍照。
3. 柔性防水套管内无混凝土残渣,手电照射一圈。
4. 混凝土外扩200 mm,钢尺丈量拍照。
四张照片归档,验收通过率+70 %。
